Liquiline Edge Module CYY7
Endress+Hauser
Kabelverschraubung montieren bei Probenehmer CFSxx
‣

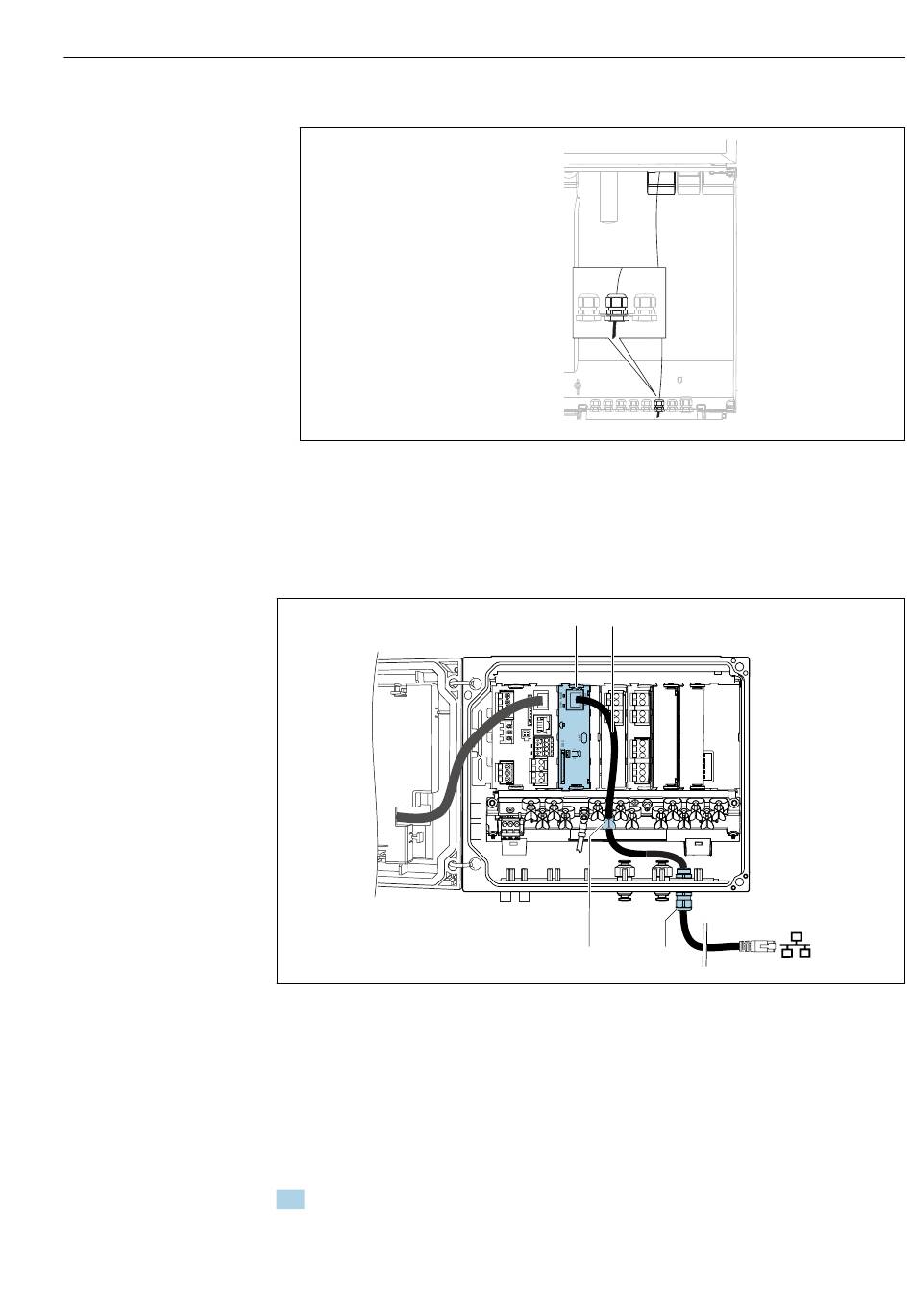

 7 Position Kabelverschraubungen bei Probenehmer CFSxx
Die Kabelverschraubung am Gehäuse des Probenehmers montieren. Dazu die Betriebs-
anleitung des Probenehmers beachten.
6.1.2 Ethernet-Kabel anschließen
 8 Verlegung des Ethernet-Kabels am Beispiel eines Messumformers
1 Edge-Modul
2 Ethernet-Kabel
3 Kabelverschraubung
4 Kabelklemme
Ethernet-Kabel (kundenseitig):
• Kabeldurchmesser: 3 ... 6 mm (0,12 ... 0,23 in)
• Max. Durchmesser des Steckers (Diagonale): 14 mm (0,55 in)
1. Die Ethernet-Schnittstelle des Edge-Moduls über ein Ethernet-Kabel mit der Gegen-
stelle verbinden.
1
2
4 3
Elektrischer Anschluss
A0016360
A0057135
