Beschreibung des Kommunikationsanschlusses

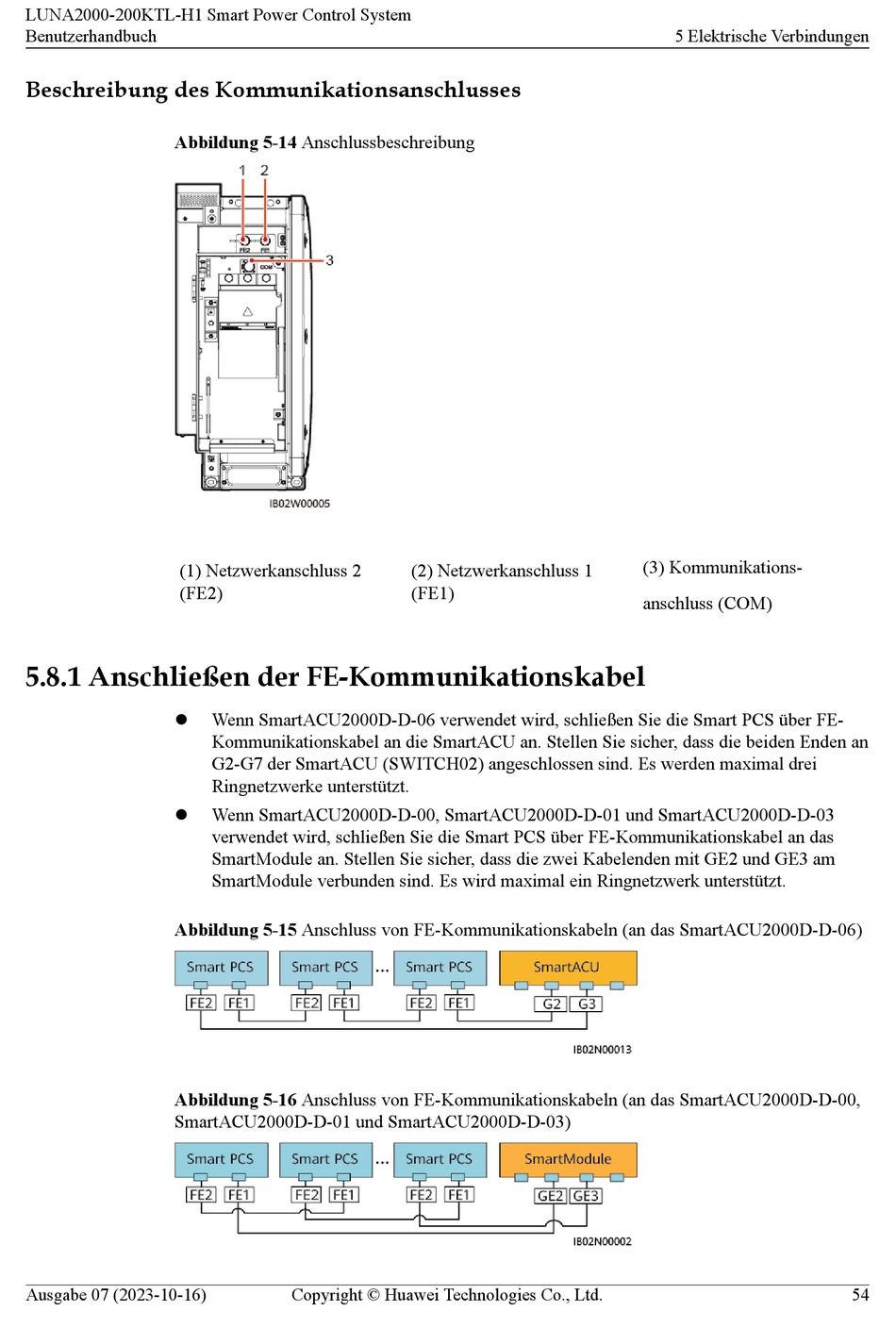

Abbildung 5-14 Anschlussbeschreibung
(1) Netzwerkanschluss 2
(FE2)
5.8.1 Anschließen der FE-Kommunikationskabel
l
l
Abbildung 5-15 Anschluss von FE-Kommunikationskabeln (an das SmartACU2000D-D-06)
Abbildung 5-16 Anschluss von FE-Kommunikationskabeln (an das SmartACU2000D-D-00,
SmartACU2000D-D-01 und SmartACU2000D-D-03)
Ausgabe 07 (2023-10-16)
Wenn SmartACU2000D-D-06 verwendet wird, schließen Sie die Smart PCS über FE-
Kommunikationskabel an die SmartACU an. Stellen Sie sicher, dass die beiden Enden an
G2-G7 der SmartACU (SWITCH02) angeschlossen sind. Es werden maximal drei
Ringnetzwerke unterstützt.
Wenn SmartACU2000D-D-00, SmartACU2000D-D-01 und SmartACU2000D-D-03
verwendet wird, schließen Sie die Smart PCS über FE-Kommunikationskabel an das
SmartModule an. Stellen Sie sicher, dass die zwei Kabelenden mit GE2 und GE3 am
SmartModule verbunden sind. Es wird maximal ein Ringnetzwerk unterstützt.
