Wenn die Kabel durch ein Rohr verlegt werden, beträgt der empfohlene Außendurchmesser des Rohrs 26,92 mm.

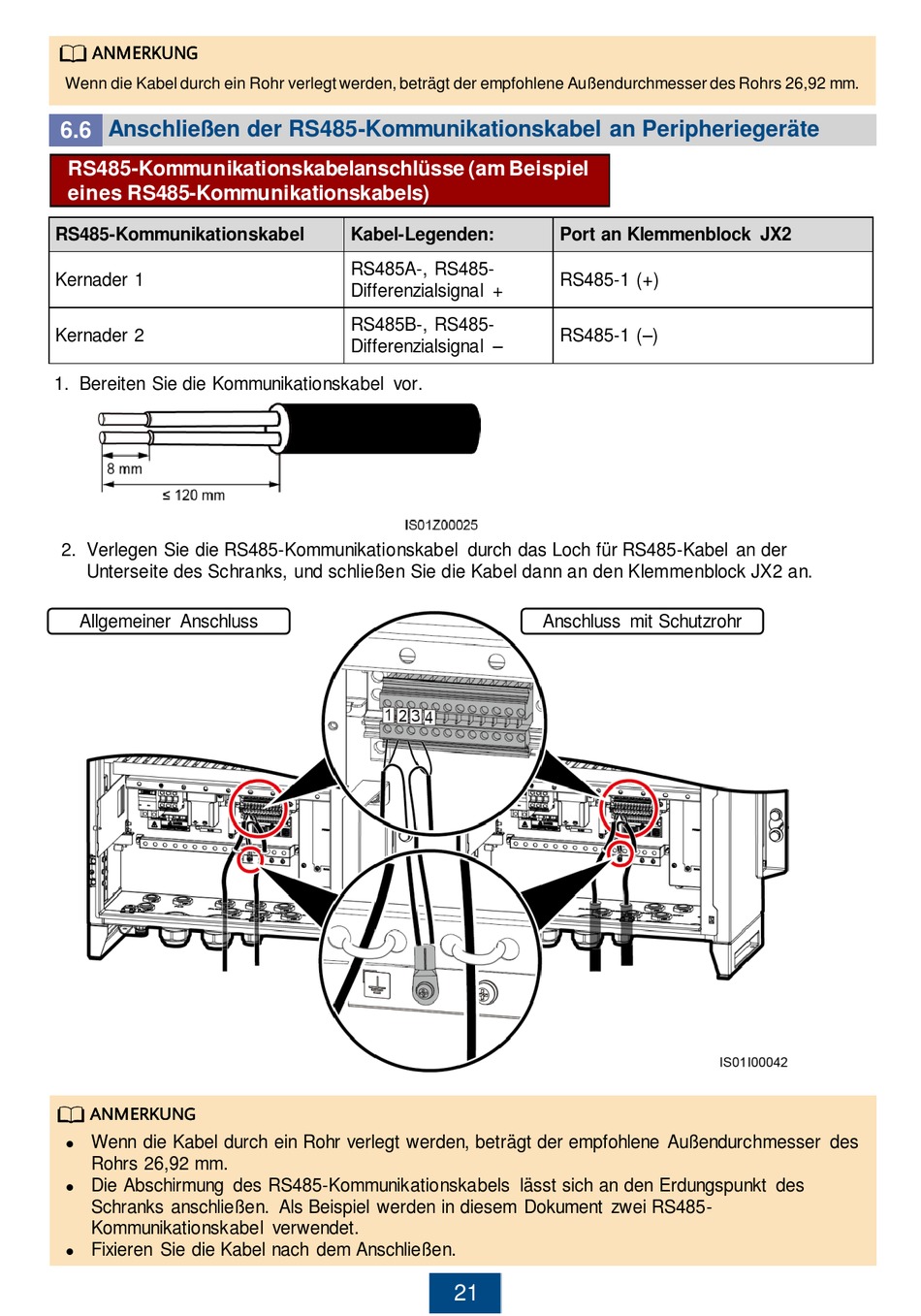

Anschließen der RS485-Kommunikationskabel an Peripheriegeräte
6.6
RS485-Kommunikationskabelanschlüsse (am Beispiel
eines RS485-Kommunikationskabels)
RS485-Kommunikationskabel
Kernader 1
Kernader 2
1. Bereiten Sie die Kommunikationskabel vor.
2. Verlegen Sie die RS485-Kommunikationskabel durch das Loch fü r RS485-Kabel an der
Unterseite des Schranks, und schließen Sie die Kabel dann an den Klemmenblock JX2 an.
Allgemeiner Anschluss
Wenn die Kabel durch ein Rohr verlegt werden, beträ gt der empfohlene Außendurchmesser des
⚫
Rohrs 26,92 mm.
Die Abschirmung des RS485-Kommunikationskabels lässt sich an den Erdungspunkt des
⚫
Schranks anschließen. Als Beispiel werden in diesem Dokument zwei RS485-
Kommunikationskabel verwendet.
Fixieren Sie die Kabel nach dem Anschließen.
⚫
Kabel-Legenden:
RS485A-, RS485-
Differenzialsignal +
RS485B-, RS485-
Differenzialsignal –
21
Port an Klemmenblock JX2
RS485-1 (+)
RS485-1 (–)
Anschluss mit Schutzrohr
