Endress+Hauser iTHERM ModuLine TM101 Technische Information Seite 9

iTHERM ModuLine TM101
Endress+Hauser
RD
RD
WH
WH

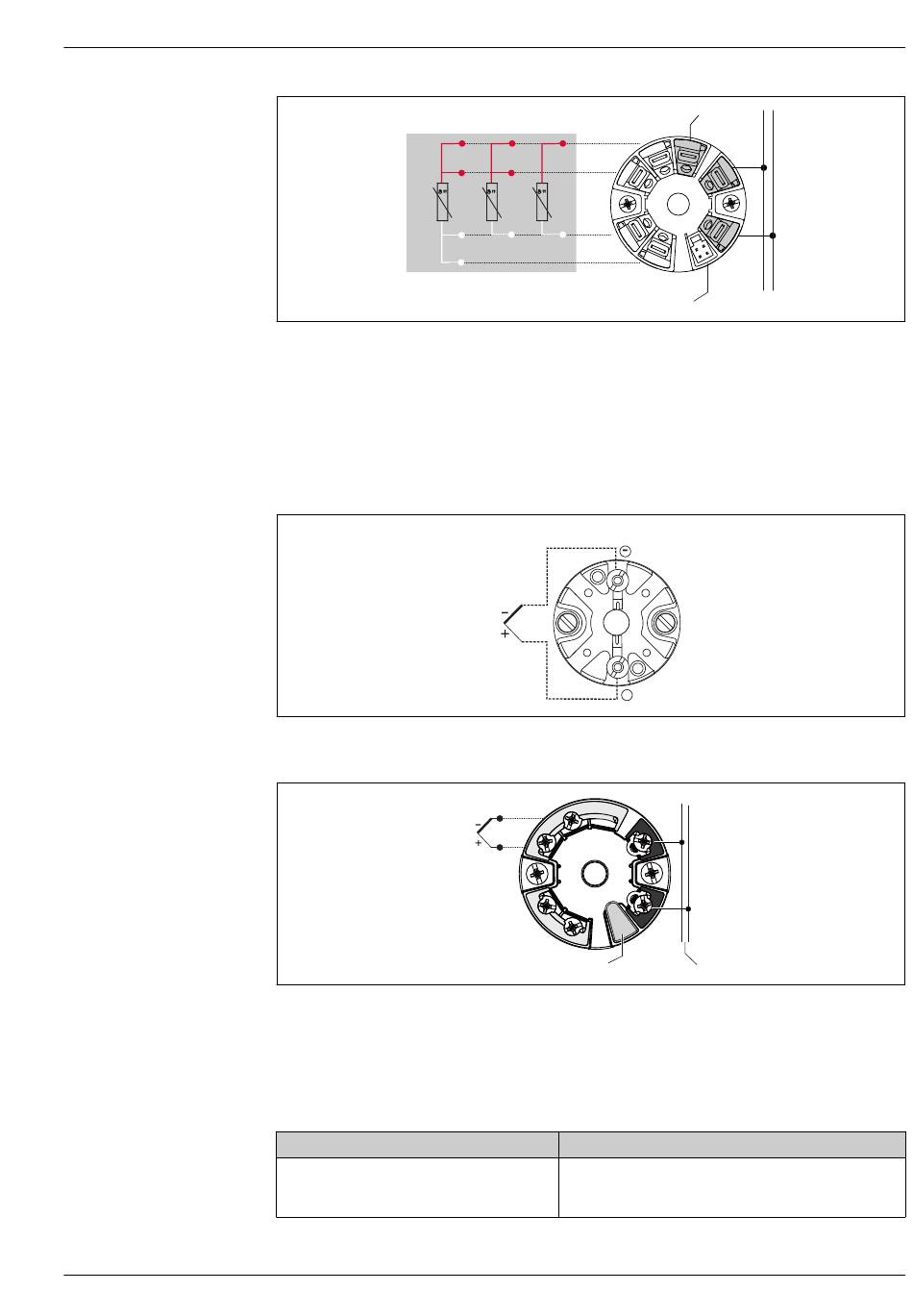

 5 Im Anschlusskopf montierter Transmitter TMT36 (ein Sensoreingang)
1 Sensoreingang RTD: 4-, 3- und 2-Leiter
2 Display-Anschluss
L+ Spannungsversorgung 18 ... 30 V
L- Spannungsversorgung 0 V
C/Q IO-Link oder Schaltausgang
Typ des Sensoranschlusses Thermoelement (TC)
 6 Montierter Anschlusssockel aus Keramik
 7 Im Anschlusskopf montierter Transmitter TMT7x (ein Sensoreingang)
1 Sensoreingang
2 Spannungsversorgung und Busanschluss
3 Display-Anschluss und CDI-Schnittstelle
Thermoelement Kabelfarben
nach IEC 60584
• Typ J: Schwarz (+), Weiß (-)
• Typ K: Grün (+), Weiß (-)
• Typ N: Rosa (+), Weiß (-)
1
DC
DC
1 x TC
1
6
5
+
-
4
3
3
nach ASTM E230
• Typ J: Weiß (+), Rot (-)
• Typ K: Gelb (+), Rot (-)
• Typ N: Orange (+), Rot (-)
C/Q
6
L+
5
4
L-
3
2
+
1+
+
-
2-
2
A0052495
A0038997
A0045353
9
