Isolationswiderstand
Einbaulage
Einbauhinweise
Umgebungstemperaturbe-
reich
Endress+Hauser
• RTD:
Isolationswiderstand gemäß IEC 60751 > 100 MΩ bei 25 °C zwischen den Anschlussklemmen und
dem Halsrohr gemessen mit einer Mindestprüfspannung von 100 V DC
• TC:
Isolationswiderstand gemäß IEC 1515 zwischen Anschlussklemmen und Mantelwerkstoff bei
einer Prüfspannung von 500 V DC:
• > 1 GΩ bei 20 °C
• > 5 MΩ bei 500 °C
Montage
Keine Einschränkungen. Allerdings sollte die Selbstentleerung im Prozess je nach Anwendung
gewährleistet sein.
1
D

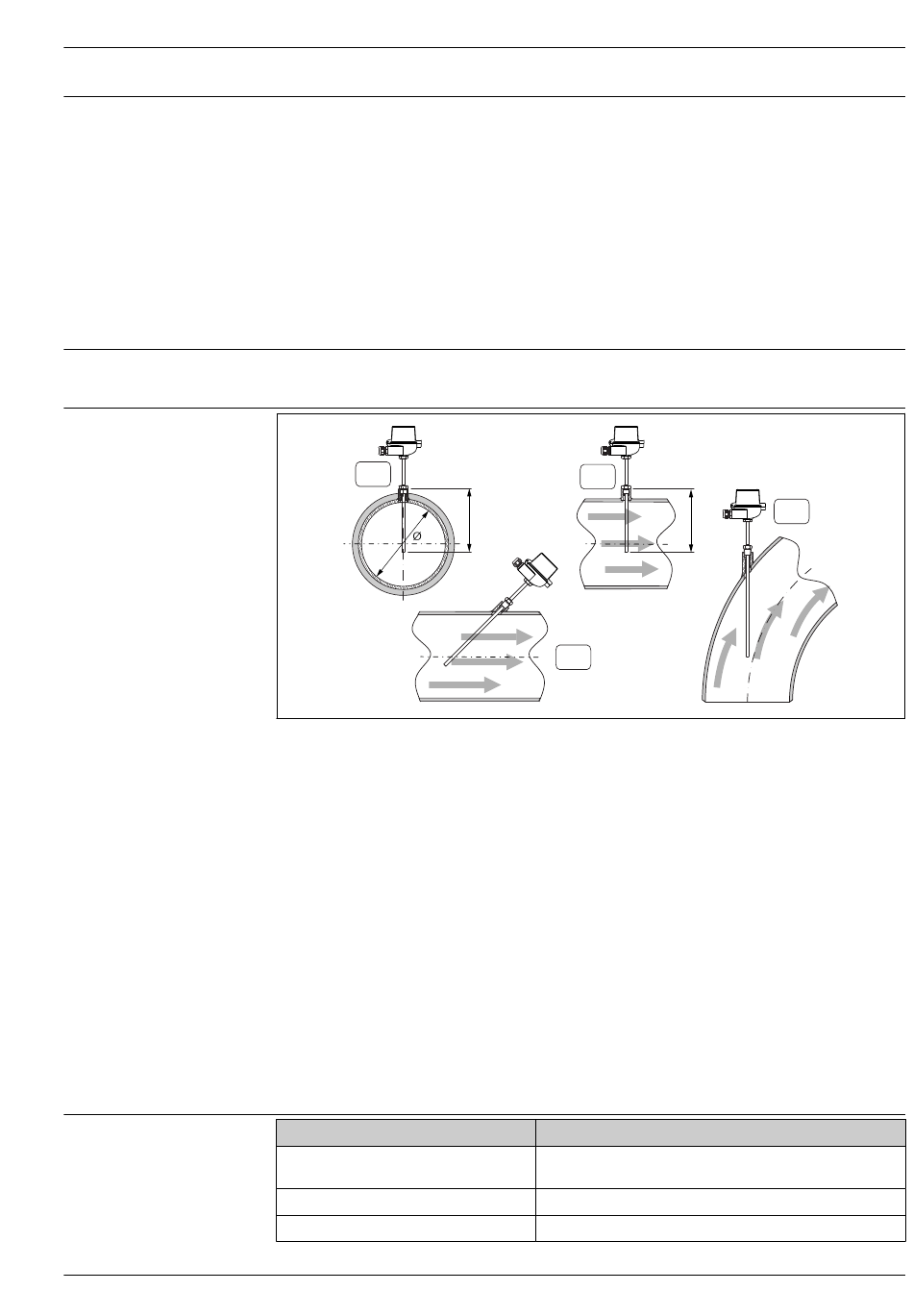

 8 Installationsbeispiele
1 - 2 Bei Rohrleitungen mit kleinem Querschnitt sollte die Sensorspitze bis zur Achse der Rohrleitung oder etwas
darüber hinaus reichen (=U).
3 - 4 Schräge Einbaulage.
Die Eintauchlänge des Thermometers wirkt sich auf die Messgenauigkeit aus. Bei zu geringer Ein-
tauchlänge kommt es durch die Wärmeableitung über den Prozessanschluss und die Behälterwand
zu Messfehlern. Daher empfiehlt sich beim Einbau in ein Rohr eine Eintauchlänge, die mindestens
der Hälfte des Rohrdurchmessers entspricht. Eine andere Lösung kann ein schräger Einbau sein
(siehe Pos. 3 und 4). Bei der Bestimmung der Eintauchlänge müssen alle Parameter des Thermome-
ters und des zu messenden Prozesses berücksichtigt werden (z. B. Durchflussgeschwindigkeit, Pro-
zessdruck).
Die Gegenstücke zu Prozessanschlüssen und Dichtungen sind nicht im Lieferumfang des Thermome-
ters enthalten und müssen bei Bedarf separat bestellt werden.
Umgebungsbedingungen
Anschlusskopf
Ohne montiertem Kopftransmitter
Mit montiertem Kopftransmitter
Mit montiertem Kopftransmitter und Display –20 ... +70 °C (–4 ... +158 °F)
2
U
4
Temperatur in °C (°F)
Abhängig vom verwendeten Anschlusskopf und Kabelverschrau-
bung bzw. Feldbusstecker, siehe Kapitel "Anschlussköpfe"
–40 ... +85 °C (–40 ... +185 °F)
3
U
A0038768
