Endress+Hauser iTHERM ModuLine TM101 Technische Information Seite 17

iTHERM ModuLine TM101

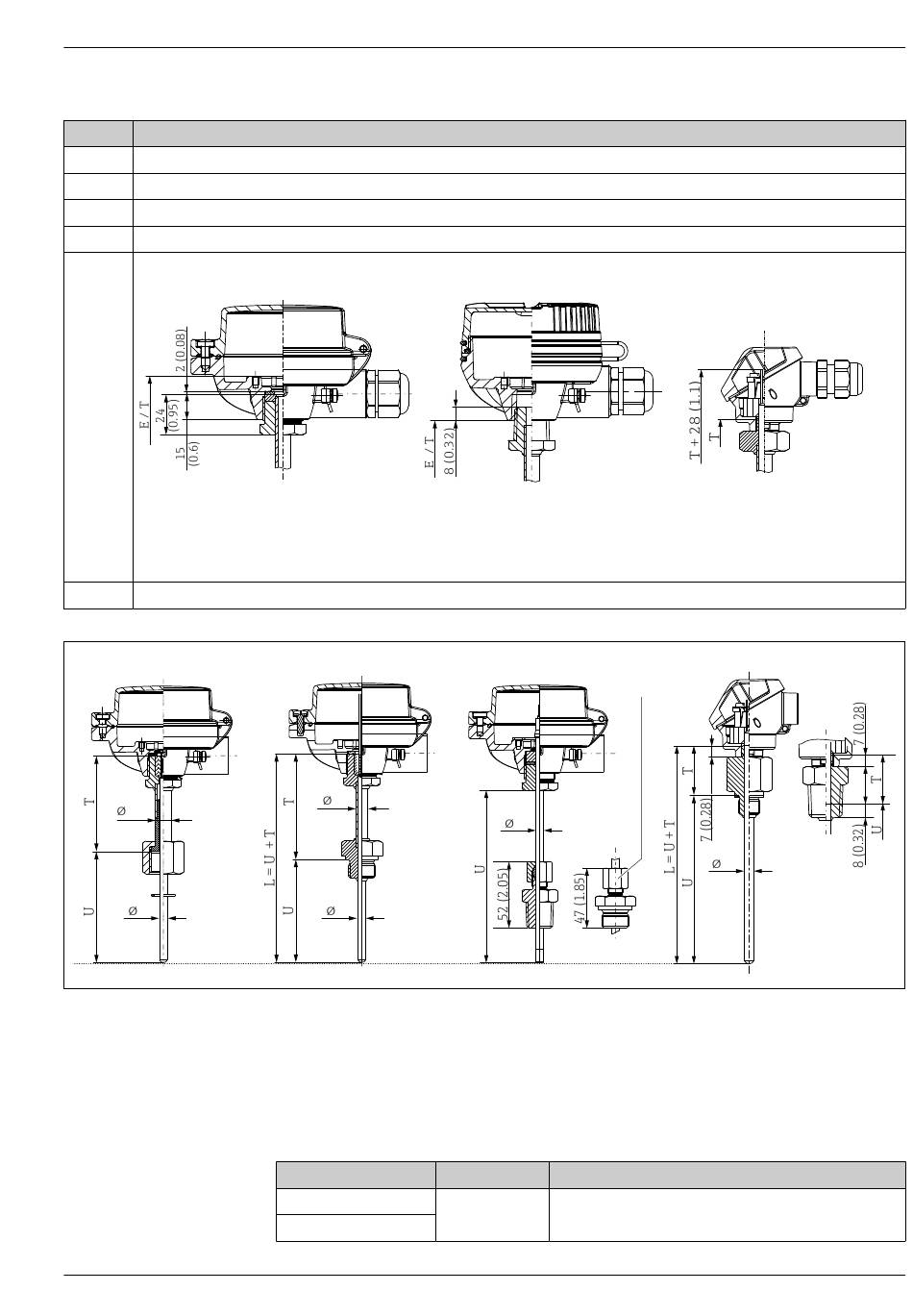

Variable Abmessungen:
Position Beschreibung
IL Einstecklänge Messeinsatz
L Schutzrohrlänge L = Gesamtlänge (U+T)
T Schaftlänge: variabel bzw. vordefiniert, abhängig von der Bauform (siehe auch in den jeweiligen Tabellenangaben)
U Eintauchlänge: variabel, je nach Konfiguration
 9 Unterschiedliche Einschraublängen im Anschlusskopfgewinde für M24x1,5 und NPT ½"
1 Metrisches Gewinde M24x1,5 für TA30 und TA20EB
2 Konisches Gewinde NPT ½" für TA30EB
3 M10x1 Adapter für Mignon-Anschlusskopf
ØID Messeinsatz Durchmesser: 6 mm (0,24 in)
1
12
(0.47)
ID
Endress+Hauser
1
M24x1.5
2
9
(0.35)
ID
1 Mit Schaft und Überwurfmutter, Innengewinde, verfügbar in G½" und G¼"
2 Mit Schaft
3 Mit Klemmverschraubung ½" NPT-Gewinde, gefederte Ausführung optional erhältlich
4 Klemmverschraubung G½"
5 Ohne Schaft, Prozessanschluss: Anschlusskopf (Mignon-Kopf), Ausführung mit metrischem Gewinde
6 Ohne Schaft, Prozessanschluss: Anschlusskopf, Ausführung mit ½" NPT-Gewinde
Definition Mindestlänge
Thermometerausführung U
1
2
2
NPT ½"
3
ID
T
≥ 30 mm (1,18 in) ≥ 85 mm (3,35 in)
3
4 5
ID
A0038629
6
A0038931
17
