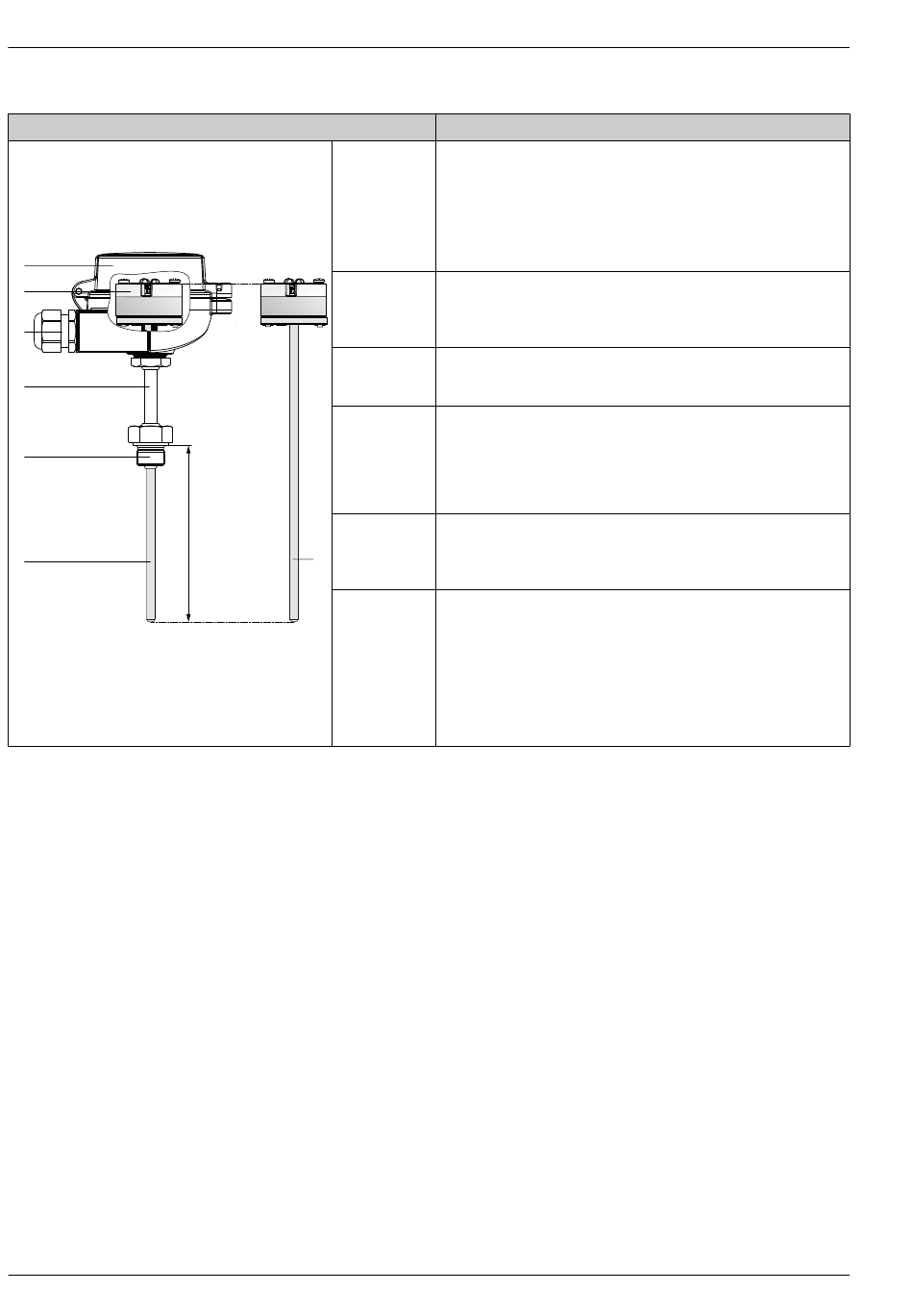

Konstruktion
1
2
3
4
5
U
6
6
Optionen
1: Anschluss- Vielzahl an Anschlussköpfen aus Aluminium
kopf

2: Verdrahtung, • Keramiksockel
elektrischer • Freie Adern
Anschluss, Aus- • Kopftransmitter: 4...20 mA, HART
gangssignal • Aufsteckanzeige
3: Stecker oder • Kabelverschraubungen aus Polyamid
Kabelverschrau- • M12-Stecker, 4-polig: IO-Link
bung
4: Schaft Für den Schaft stehen verschiedene Optionen zur Auswahl
• Ohne Verlängerung (Ausführungen ohne fest eingebauten Prozessan-
schluss)
• Definierte Verlängerung (verfügbare Mindestverlängerung für fest
eingebaute Prozessanschlüsse)
• Verschweißte Verlängerung (auswählbare Längen)
5: Prozessan- Vielzahl von Prozessanschlüssen - einschließlich Gewinden, Überwurf-
schluss muttern und Klemmverschraubungen. Die Prozessanschlüsse, ausge-
nommen Klemmverschraubungen, sind mit dem Messeinsatz
6
verschweißt.
6: Messeinsatz Die Ummantelung des Messeinsatzes hat direkten Kontakt mit dem Pro-
zessmedium und braucht nicht in ein Schutzrohr eingesetzt zu werden.
Die Ummantelung ist am Prozessanschluss verschweißt, daher kann der
A0038921
Messeinsatz nicht ausgetauscht werden. Eine Ausnahme bildet die Vari-
ante mit Klemmverschraubung, hier ist der Messeinsatz austauschbar.
Sensormodelle: RTD Dünnfilmsensor (TF) 1x Pt100 oder 2x Pt100
Klasse B oder A, 3- oder 4-Leiter
Thermoelement 1x Typ K, isolierte Messstelle, Klasse 2 nach IEC584-2
oder Klasse Standard nach ASTM E230-03
Ihre Vorteile:
• Optimale Zugänglichkeit der Klemmen durch niedrige Gehäuse-
kante des Unterteils:
• Verbesserte Handhabung
• Geringere Installations- und Wartungskosten
• Optionales Display: Sicherheit durch vor Ort Prozessanzeige
®
®
