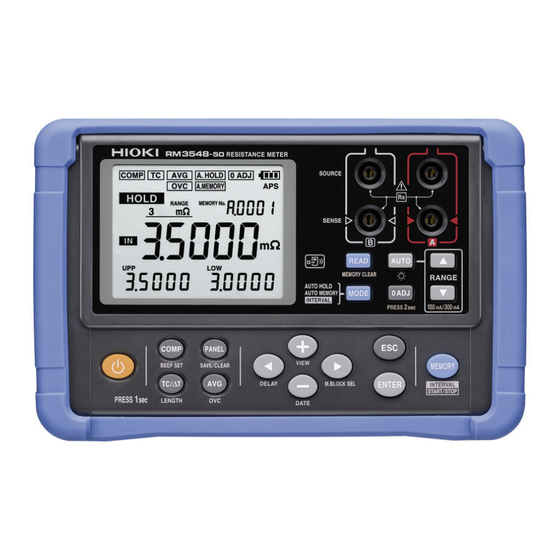

Hioki RM3548-50 Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Hioki Anleitungen
  4. Messgeräte
  5. RM3548-50
  6. Bedienungsanleitung

Hioki RM3548-50 Bedienungsanleitung

Widerstandsmessgerät
Vorschau ausblenden
Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen
RM3548-50
WIDERSTANDSMESSGERÄT
RESISTANCE METER
Vor Gebrauch sorgfältig lesen.
Zur späteren Verwendung aufbewahren.
Sicherheitshinweise
Komponentennamen und
Betriebsübersicht
Grundlegende Messung
Jan.
2025 Edition 1
RM3548B984-00
Neueste Ausgabe der Bedienungsanleitung
p.4
p.16
p.41
(A981-01)
HIOKI RM3548B984-00
Bedienungsanleitung
Fehlerbeschreibung
F e h l e r m e l d u n g u n d
Maßnahmen
[600667320]
p.126
p.132
DE
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Hioki RM3548-50

Inhaltszusammenfassung für Hioki RM3548-50

  • Seite 1 RM3548-50 Bedienungsanleitung WIDERSTANDSMESSGERÄT RESISTANCE METER Neueste Ausgabe der Bedienungsanleitung Vor Gebrauch sorgfältig lesen. Zur späteren Verwendung aufbewahren. p.126 Sicherheitshinweise Fehlerbeschreibung Komponentennamen und F e h l e r m e l d u n g u n d p.16 p.132 Betriebsübersicht...
  • Seite 2 Um Informationen zu  „Spezifikationen“ (S. 111) Instrumentenspezifikationen zu erhalten Wenn das Instrument nicht wie  „Fehlerbeschreibung“ (S. 126) gewünscht oder erwartet läuft Für detaillierte Einzelheiten in Bezug auf  „Anhang“ (S. Anhang1) Widerstandsmessungen RM3548B984-00 HIOKI RM3548B984-00...
  • Seite 3 HIOKI RM3548B984-00...

  • Seite 4: Inhaltsverzeichnis

    Stromsparfunktion (APS) ............38 „ Deaktivieren der automatischen Stromsparfunktion (APS) ..38 Inspektion vor der Messung ........39 Grundlegende Messung Einstellen des Messbereichs ........42 Anschließen der Messleitungen an das Messobjekt .............44 Ablesen des Messwerts ..........45 „ Wechseln der Anzeige ............. 45 HIOKI RM3548B984-00...
  • Seite 5 „ Bestätigen von Auswertungsergebnissen durch die rote Hintergrundbeleuchtung und den Ton (Auswertungstonfunktion) ............71 „ Bestätigen einer Auswertung auf einem Handgerät (optionale L2105 Befestigung des LED-Komparators) ... 72 Ausführen des Temperaturerhöhungstests (Temperaturumwandlungsfunktion (∆T)) ....73 Messen der Länge eines Leiters (Längenumwandlungsfunktion) ........76 HIOKI RM3548B984-00...
  • Seite 6 Anzeigen gespeicherter Messdaten (Speicheranzeigefunktion) ...........97 Löschen von Messdaten (Speicher löschen) .....98 Exportieren gespeicherter Messdaten an einen PC (USB-Massenspeichermodus) ......102 Systemeinstellungen Anzeigen des Bestätigungsbildschirms für Datum und Uhrzeit ..............105 Einstellen der Uhr ............106 Hintergrundbeleuchtung ..........107 „ Ein-/Ausschalten der Hintergrundbeleuchtung ...... 107 HIOKI RM3548B984-00...
  • Seite 7 Kraft (Thermische EMK) ......... Anhang8 Anhang 7 Nullabgleich ..........Anhang11 Anhang 8 Instabile Messwerte ......Anhang17 Anhang 9 Lokalisieren von Kurzschlüssen auf einer Leiterplatte ........... Anhang27 Anhang 10 Messleitungsoptionen ......Anhang28 Anhang 11 Kalibrierung .......... Anhang31 Index Index1 HIOKI RM3548B984-00...

  • Seite 8: Einleitung

    Einleitung Einleitung Vielen Dank, dass Sie sich für das RM3548-50 Widerstandsmessgerät von HIOKI entschieden haben. Bitte lesen Sie zunächst diese Bedienungsanleitung und bewahren Sie sie für spätere Bezugnahme griffbereit auf, um den maximalen Nutzen aus dem Instrument zu ziehen. Produktregistrierung Registrieren Sie Ihr Produkt, um wichtige Produktinformationen zu erhalten.

  • Seite 9: Prüfen Des Packungsinhalts

    Zubehörteile, Bedienschalter und Steckverbinder. Bei offensichtlichen Schäden oder wenn das Gerät nicht spezifikationsgemäß funktioniert, wenden Sie sich bitte an Ihren Hioki-Händler oder Großhändler. • Verwenden Sie für den Transport des Instruments dieselben Verpackungsmaterialien, die für die Lieferung an Sie verwendet worden sind.

  • Seite 10: X84; Optionen

    Optionen Die unten aufgelisteten Optionen sind für das Instrument verfügbar. Zum Bestellen einer Option wenden Sie sich bitte an einen autorisierten Hioki-Händler oder Großhändler. Das optionale Zubehör kann geändert werden. Sie finden die neuesten Informationen auf Hiokis Website. (S. Anhang28) L2107 Messleitung mit Klemmen 9467 Messleitung mit großen Krokoklemmen...

  • Seite 11: Sicherheitshinweise

    Überwachung durch eine mit derartigen Instrumenten vertraute Person erforderlich. Diese Bedienungsanleitung enthält Informationen und Warnungen, die wichtig für einen sicheren Betrieb des Instruments und die Aufrechterhaltung seines sicheren Betriebszustands sind. Lesen Sie die folgenden Sicherheitshinweise sorgfältig durch, bevor Sie das Instrument verwenden. HIOKI RM3548B984-00...

  • Seite 12: Kennzeichnung

    Stromschlag, einer Verbrennung oder Tod kommen. Kennzeichnet Verbote. Kennzeichnet eine Handlung, die durchgeführt werden muss. Verweist auf im Folgenden aufgeführte Informationen. Kennzeichnet einen Verweis auf Referenzinformationen. Ein mit umschlossenes Element gibt eine Tastenbezeichnung an. HIOKI RM3548B984-00...

  • Seite 13: Am Instrument Angebrachte Symbole

    (Anzeigewert oder angezeigter Wert) rdg. Der aktuell gemessene und auf dem Messinstrument angezeigte Wert. (Auflösung) dgt. Die kleinste anzeigbare Einheit auf einem Messinstrument, also der Eingangswert, bei dem auf der digitalen Anzeige eine „1“ angezeigt wird. Siehe: „Genauigkeitsberechnungsbeispiele“ (S. 115) HIOKI RM3548B984-00...

  • Seite 14: Anwendungshinweise

    Vor dem ersten Einsatz des Instruments sollten Sie es auf normale Funktionsfähigkeit prüfen, um sicherzustellen, dass keine Schäden während Lagerung oder Transport aufgetreten sind. Wenn Sie eine Beschädigung bemerken, wenden Sie sich an Ihren autorisierten Hioki Händler oder Großhändler. GEFAHR Prüfen Sie vor Nutzung des Instruments, dass die Ummantelung der Messleitungen oder Kabel nicht beschädigt ist und keine...

  • Seite 15: Vorsichtsmaßnahmen Für Die Handhabung

    COMP.OUT-Anschluss an. Vorsichtsmaßnahmen beim Transport Beachten Sie beim Transport die folgenden Punkte. Hioki haftet nicht für Schäden, die während des Transports auftreten. VORSICHT • Gehen Sie beim Transport des Instruments sorgfältig mit ihm um, damit es nicht durch Vibrationen oder Stöße beschädigt wird.

  • Seite 16: Handhabung Von Leitungen Und Kabeln

    (Die Temperaturkorrektur- oder -umwandlungsfunktion funktioniert nicht, wenn sich der Steckverbinder ablöst.) Vor dem Anbringen des Riemens VORSICHT Bringen Sie den Riemen sicher an den vier Befestigungspunkten am Instrument an. Anderenfalls kann das Instrument beim Tragen herunterfallen und beschädigt werden. HIOKI RM3548B984-00...

  • Seite 17: Anzeige Der Verbleibenden Batterieladung

    Wenn die Batterieladung sinkt, erlöschen die Balken von links aus. Die Batterieladung hat einen niedrigen Stand erreicht. Tauschen Sie die Batterien möglichst bald aus. (Blinkt) Die Lebensdauer der Batterien ist zu Ende. Tauschen Sie die Batterien gegen neue aus. HIOKI RM3548B984-00...
  • Seite 18 • Führen Sie den Z2002 Temperatursensor vollständig in den TEMP. SENSOR-Anschluss ein. Anderenfalls können die Messungen erhebliche Fehler aufweisen. WICHTIG Wenn der Anschluss des Z2002 Temperatursensors schmutzig ist, wischen Sie den Schmutz ab. Anderenfalls kann es zu einer fehlerhaften Temperaturmessung kommen. HIOKI RM3548B984-00...

  • Seite 19: Vorsichtsmaßnahmen Bei Messungen

    Messstrom von 1 A fließt. Das Instrument könnte beschädigt sein. • Versuchen Sie nicht, den internen Widerstand einer Batterie zu messen. Das Instrument wird dadurch beschädigt. Verwenden Sie zum Messen des internen Widerstands einer Batterie das HIOKI BT3554, BT3562, BT3563, oder 3561 Akkutestgerät. HIOKI RM3548B984-00...

  • Seite 20: Verwendung Des Z2002 Temperatursensors

    Die Temperatur eines Messobjekts kann auch dann nicht korrekt gemessen werden, wenn der Z2002 Temperatursensor an dessen Oberfläche oder einem anderen Teil angebracht ist. • Führen Sie den Z2002 Temperatursensor vollständig in den TEMP.SENSOR- Anschluss ein. Anderenfalls können die Messungen erhebliche Fehler aufweisen. HIOKI RM3548B984-00...
  • Seite 21 Anwendungshinweise HIOKI RM3548B984-00...

  • Seite 22: Einleitung

    Einleitung 1.1 Übersicht und Funktionen Das Hioki RM3548-50 wendet die vierpolige Methode zur hochpräzisen Messung des DC-Widerstands von Messobjekten einschließlich Motor- und Transformatorwicklungen und Schweißverbindungen, Leiterplatten, Sicherungen, Widerstände und Materialien wie Leitgummi an. Das Instrument ermöglicht Temperaturkorrekturen und ist somit speziell für Messobjekte, deren Widerstandswerte sich mit der Temperatur ändern, geeignet.

  • Seite 23: Komponentennamen Und Betriebsübersicht

    Komponentennamen und Betriebsübersicht 1.2 Komponentennamen und Betriebsübersicht Vorderseite Löcher (vier) zum Anbringen Messklemmen des Riemens (S. 34) (S. 35) Anzeige (S. 23) [POWER]-Taste Bedientasten (S. 18) Schaltet das Instrument ein/aus. (S. 37) HIOKI RM3548B984-00...

  • Seite 24: Draufsicht

    Sicherungsdeckel Enthält eine Sicherung zum Schutz eines Messungsstromkreises. (S. 135) Seriennummer Sie finden die neuesten Informationen auf Hiokis Website. Stellschraube Entfernen Sie diesen Aufkleber nicht, da die Nummer wichtig ist. Batterieabdeckung Enthält acht LR6-Alkalibatterien oder HR6-Nickel-Metallhydrid-Batterien. (S. 30) HIOKI RM3548B984-00...
  • Seite 25 • Ändert Werte und Elemente [DATE]-Taste (gedrückt halten) (S. 105) • Zeigt den Bestätigungsbildschirm für Datum und Uhrzeit an. [ESC]-Taste • Hebt die Einstellung auf (im Einstellungsbildschirm) • Hebt einen HOLD-Status auf (wenn der HOLD-Status aktiviert ist) [ENTER]-Taste Wendet die Einstellung an HIOKI RM3548B984-00...
  • Seite 26 ↔ 300 m ↔ 3 ↔ 30 ↔ 300 ↔ 3 k ↔ 30 k ↔ Ω Ω 300 k ↔ 3 M [100mA/300mA]-Taste ( ) (gedrückt halten)  Ω • Schaltet zwischen den Messströmen des 300 m -Bereichs um HIOKI RM3548B984-00...

  • Seite 27: Betriebsübersicht

    Die unter jeder Taste gezeigte Funktion kann durch Drücken und Halten der Taste gewählt Abbrechen werden. Name der Taste, die Anwenden eingeschaltet wird, wenn sie gedrückt wird Bewegt Zahlen. Name der Taste, die eingeschaltet wird, wenn sie gedrückt gehalten wird HIOKI RM3548B984-00...

  • Seite 28: X84; Einschalteinstellungen

    Einstellen von Datum und Uhrzeit (S. 106) Löschen aller gespeicherten Messdaten (S. 101) Zurücksetzen der aktuellen Messbedingungen (S. 108) Zurücksetzen des Systems (S. 108) Einstellung zum automatischen Ausschalten der Hintergrundbeleuchtung EIN/AUS (S.  1 07) Einstellung der HID-Funktion ON/OFF (S.  8 8) HIOKI RM3548B984-00...

  • Seite 29: Ablauf Des Messverfahrens

    Thermische EMK kann außerdem durch die Verwendung von OVC aufgehoben werden. (S. 58) • Ein vierpoliger Anschluss (als Kelvin-Anschluss bezeichnet) ist schwierig. → Der Restwiderstand der zweipoligen Verbindungsdrähte wird aufgehoben. Informationen zu Nullabgleichsverfahren finden Sie unter (S. Anhang11). HIOKI RM3548B984-00...

  • Seite 30: Bildschirmlayout

    Bildschirm für die Widerstandsmessung Verwenden der [VIEW]-Taste zum Umschalten des Anzeigedisplays (S. 45) (Temperatur, keine Anzeige, Speichernummer Bereich (S. 42) (MEMORY No.)) Messwert Kompara- (S. 45) tor-Auswer- tungsergebnis (S. 66) Obere Komparator-Grenze (S. 66) Untere Komparator-Grenze (S. 66) HIOKI RM3548B984-00...

  • Seite 31: Außerhalb Des Bereichs

    Messbildschirm für die Temperaturumwandlung (∆T) (S. 73) Intervallmessbildschirm (S. 95) Speicher-Nr. Vergangene Zeit (Wird auf dem Bildschirm angezeigt, wenn ∆T eingeschaltet ist.) Anzeige ohne Messwert (siehe „Überprüfen von Messfehlern“ (S. 46) für Einzelheiten) Außerhalb des Bereichs Stromfehler Die Schutzfunktion läuft Durchgebrannte Sicherung HIOKI RM3548B984-00...
  • Seite 32 (S. 95) Vergangene Messungszeit (im Intervallmodus) Anzahl an Datenelementen, die gehalten werden können (S. 92) Temperaturkoeffizient für die Temperaturkorrektur (bei aktivierter (S. 56) Temperaturkorrektur) Die Drahtloskommunikations-Funktion ist aktiviert. (S.  8 6) Die HID-Funktion ist aktiviert. (S.  8 8) HIOKI RM3548B984-00...

  • Seite 33: Prüfen Des Messobjekts

    Für Signal- Wenn das Instrument zum Messen des Widerstands eines Kontakt, Kabelbaum, Steckverbinder, Signalkontakts verwendet wird, wird der Kontaktstatus Relaiskontakt, Schalter geändert, da seine offene Stromkreisspannung und sein Messstrom hoch sind. Verwenden Sie zum Messen eines Signalkontakts das RM3545. HIOKI RM3548B984-00...
  • Seite 34 *1 Wenn das Messobjekt stark von der Temperatur abhängt, verwenden Sie die Temperaturkorrekturfunktion. *2 Die Intervallmessfunktion ermöglicht Ihnen das Speichern eines Messwerts zu jedem festgelegten Intervall. (S. 95) WICHTIG Wenn eine Messung unter Verwendung der PrSEt- (voreingestellte) Verzögerungseinstellung fehlschlägt, stellen Sie eine ausreichende Verzögerungszeit ein. (S. 60) HIOKI RM3548B984-00...
  • Seite 35 Prüfen des Messobjekts HIOKI RM3548B984-00...

  • Seite 36: Vorbereitung Vor Der Messung

    Anschließen des Z2002 Temperatursensors (S. 36) Inspektion des Instruments (S. 39) Einschalten des Stroms (S. 37) Messung Ausschalten des Stroms (S. 37) Wenn das Instrument über einen längeren Zeitraum nicht bedient wird, wird es automatisch ausgeschaltet. (APS-Funktion) (S. 38) HIOKI RM3548B984-00...

  • Seite 37: Einlegen Oder Austauschen Der Batterien

    Schalten Sie das Instrument aus. (Drücken Sie die [POWER]-Taste zum Ausschalten der gesamten Anzeige.) Legen Sie acht Batterien ein (LR6 oder HR6). (Achten Sie auf ihre Polung.) Bringen Sie die Batterieabdeckung wieder an der Rückseite des Instruments an. HIOKI RM3548B984-00...
  • Seite 38 Ω Beim Vornehmen von Messungen unter Verwendung des 3 m -Bereichs für 1 s pro 10 s, Hintergrundbeleuchtung aus Für weitere Informationen über Nickel-Metallhydrid-Batterien, deren Funktionstüchtigkeit Hioki garantiert, besuchen Sie eine FAQ-Seite auf der globalen Website von Hioki. HIOKI RM3548B984-00...

  • Seite 39: Verbinden Des Z3210 Drahtlosadapters (Optional)

    Schlitzschraubendreher entfernen. Führen Sie den Z3210 so weit wie möglich unter Beachtung der richtigen Ausrichtung ein. Bringen Sie die Schutzvorrichtung an. • Bewahren Sie die entfernte Schutzkappe auf. • Bringen Sie beim Entfernen des Z3210 die Schutzkappe an. HIOKI RM3548B984-00...

  • Seite 40: Anbringen Der Z5041 Schutzvorrichtung

    Anleitung an. Schalten Sie das Instrument aus und entfernen Sie die Messleitung. Setzen Sie das Instrument in die Z5041 Schutzvorrichtung ein. Achten Sie auf die richtige Ausrichtung. Schieben Sie das Instrument in Pfeilrichtung in die Schutzvorrichtung. HIOKI RM3548B984-00...

  • Seite 41: Anbringen Des Riemens

    Anbringen des Riemens 2.4 Anbringen des Riemens Wenn Sie den Riemen am Instrument anbringen, können Sie dieses mit dem Riemen um Ihren Hals verwenden. Befolgen Sie das nachfolgend gezeigte Verfahren zum Anbringen des Riemens. Anbringen des Riemens HIOKI RM3548B984-00...

  • Seite 42: Anschließen Der Messleitungen

    (Verwenden Sie den Backenrand.) (Verwenden Sie den hinteren, nicht gezahnten Basisteil der Backen.) Schließen Sie die Messleitungen an das Instrument an. Schließen Sie die vier Anschlüsse an: SOURCE (A und B) und SENSE (A und B). Schwarz Rot Schwarz SOURCE SENSE HIOKI RM3548B984-00...

  • Seite 43: Anschließen Des Z2002 Temperatursensors (Bei Verwendung Von Tc Oder Δ T)

    Anschließen des Z2002 Temperatursensors (bei Verwendung von TC oder ΔT) 2.6 Anschließen des Z2002 Temperatursensors (bei Verwendung von TC oder Δ T) Schließen Sie den Z2002 Temperatursensor an den TEMP.SENSOR-Anschluss an. Verbindungsmethode TEMP.SENSOR-Anschluss Führen Sie den Anschluss vollständig ein. HIOKI RM3548B984-00...

  • Seite 44: Ein-/Ausschalten Des Instruments

    Drücken Sie die [POWER]-Taste zum Ausschalten des Instruments. Halten Sie die Taste gedrückt, bis die Anzeige vollständig ausgeschaltet ist. [POWER]-Taste Die gesamte Anzeige ist ausgeschaltet WICHTIG Wenn das Instrument wieder eingeschaltet wird, wird der vorherige Zustand, der vor dem Ausschalten des Instruments verwendet wurde, fortgesetzt. HIOKI RM3548B984-00...

  • Seite 45: Automatisches Ausschalten Mithilfe Der Automatischen Stromsparfunktion (Aps)

    Schalten Sie das Instrument aus (wenn es eingeschaltet ist). Halten Sie bei ausgeschaltetem Instrument die -Taste gedrückt und drücken Sie gleichzeitig die -Taste. Die APS-Funktion ist AUS Leuchtet nicht (Der Strom ist eingeschaltet und die APS-Anzeige wird ausgeschaltet.) [POWER]-Taste [MEMORY]-Taste HIOKI RM3548B984-00...

  • Seite 46: Inspektion Vor Der Messung

    Untersuchen Sie das Instrument vor seiner Verwendung, um sicherzustellen, dass keine Schäden während der Lagerung oder des Transports aufgetreten sind und es normal funktioniert. Wenn Sie eine Beschädigung bemerken, wenden Sie sich an Ihren autorisierten Hioki Händler oder Großhändler. Überprüfung des Instruments und seines Umfelds Inspektionselement Maßnahme...
  • Seite 47 Inspektion vor der Messung HIOKI RM3548B984-00...

  • Seite 48: Grundlegende Messung

    • „3.1 Einstellen des Messbereichs“ (S. 42) • „3.2 Anschließen der Messleitungen an das Messobjekt“ (S. 44) • „3.3 Ablesen des Messwerts“ (S. 45) Wie Sie Messbedingungen an Ihre Anforderungen anpassen können, erfahren Sie unter „Anpassen von Messbedingungen an Ihre Anforderungen“ (S. 49). HIOKI RM3548B984-00...

  • Seite 49: Einstellen Des Messbereichs

    Verwendung des manuellen Bereichs Ω Ω Ω Ω Ω Ω Ω Ω Ω Ω ↔ 30 m ↔ 300 m ↔ 3 ↔ 30 ↔ 300 ↔ 3 k ↔ 30 k ↔ 300 k ↔ 3M ]-Taste   HIOKI RM3548B984-00...

  • Seite 50: Verwendung Des Auto-Bereichs

    • In Abhängigkeit vom Messobjekt kann der Auto-Bereich instabil werden. Definieren Sie in diesem Fall den Bereich manuell oder erhöhen Sie die Verzögerungszeit. (S. 60) Informationen zur Messgenauigkeit jedes Bereichs finden Sie unter „(2) Spezifikationen der Widerstandsmessung“ (S. 112). HIOKI RM3548B984-00...

  • Seite 51: Anschließen Der Messleitungen An Das Messobjekt

    Anschließen der Messleitungen an das Messobjekt 3.2 Anschließen der Messleitungen an das Messobjekt Beispiel: Verwendung der L2107 Beispiel: Verwendung der 9772 (Drücken) Beispiel: Verwendung der 9453 Die SENSE-Anschlüsse sollten innen zwischen den SOURCE-Anschlüssen positioniert werden. SOURCE A SOURCE B SENSE A SENSE B HIOKI RM3548B984-00...

  • Seite 52: Ablesen Des Messwerts

    Informationen zu ändern. (Temperatur, keine Anzeige, Speichernummer (MEMORY No.)) Die Art der während einer Messung angezeigten Informationen kann ausgewählt werden. Temperatur → keine Anzeige → Speichernummer (MEMORY No.) Drücken Sie die (VIEW)-Taste zum Anzeigen eines Auswahlbildschirms. Gedrückt halten HIOKI RM3548B984-00...

  • Seite 53: X84; Überprüfen Von Messfehlern

    Die Temperatur kann nicht gemessen werden, da der Z2002 Temperatursensor nicht angeschlossen ist. Wenn TC oder ∆T nicht verwendet wird, muss der Z2002 Temperatursensor nicht angeschlossen werden. Wenn die Temperatur nicht angezeigt (VIEW)-Taste die werden soll, wechseln Sie durch Drücken der Anzeige. HIOKI RM3548B984-00...
  • Seite 54 300 m 3 k 30k bis 3 M (300 mA) (100 mA) Leitungs- und Ω Kontaktwiderstand [ Die oben aufgelisteten Werte dienen als Referenz und geben Widerstandswerte zwischen SOURCE B und SOURCE A, das Messobjekt nicht eingeschlossen, an. HIOKI RM3548B984-00...

  • Seite 55: X84; Halten Eines Messwerts

    Speichern eines Messwerts Die Speicherfunktion ist nützlich bei der späteren Prüfung eines Messwerts. Sie speichert den angezeigten Messwert. [MEMORY]-Taste Weitere Informationen zur Speicherfunktion finden Sie unter „8.1 Speichern von Daten zu einer festgelegten Zeit (manueller Speicher)“ (S. 93). HIOKI RM3548B984-00...

  • Seite 56: Anpassen Von Messbedingungen An Ihre Anforderungen

    (S. 56) • „4.4 Kompensieren des Offsets der thermischen EMK (Nullspannungskompensations-Funktion: OVC-Funktion)“ (S. 58) • „4.5 Einstellen der Verzögerungszeit für die Messung (Verzögerungsfunktion)“ (S. 60) Ω • „4.6 Umstellen des Messstroms (im Bereich 300 m )“ (S. 62) HIOKI RM3548B984-00...

  • Seite 57: Verwendung Des Nullabgleichs

    • Wenn nach dem Nullabgleich ein niedrigerer Widerstand gemessen wird, ist der Messwert negativ. Ω Ω Beispiel: 2 m werden im Bereich 300 m angeschlossen und dann wird der Nullabgleich ausgeführt. Ω Ω →Wenn 1 m gemessen wird, wird -1 m angezeigt. HIOKI RM3548B984-00...
  • Seite 58 Kontakt zum SENSE-Anschluss SENSE-Seite wird eine Leitung an das Basisteil angeschlossen. Stellen Sie bei der Leitung Ausführung des Kontakt zum SOURCE-Anschluss Nullabgleichs sicher, dass diese Leitung an 9454 oder Z5038 Lineal für allen Stiften in dieselbe Nullabgleich (optional) Richtung zeigt. HIOKI RM3548B984-00...
  • Seite 59 Wenn das Drücken der Taste aufgrund der Verwendung des Lineals für Nullabgleich schwierig ist, drücken Sie vor dem Kurzschließen der Messleitung ADJ]-Taste. Der Nullabgleich wird automatisch ausgeführt, sobald sich der Messwert stabilisiert hat. (Nullabgleich wird Blinken ausgeführt) ADJ]-Taste Gedrückt halten HIOKI RM3548B984-00...
  • Seite 60 Versuchen Sie in einem solchen Fall, den Leitungswiderstand zu minimieren. (S. 47) WICHTIG • Wenn der Nullabgleich im Auto-Bereichsmodus fehlschlägt, wird den Nullabgleich für alle Bereiche aufgehoben. • Wenn der Nullabgleich im manuellen Bereichsmodus fehlschlägt, wird der Nullabgleich für den Strombereich aufgehoben. HIOKI RM3548B984-00...

  • Seite 61: Aufheben Des Nullabgleichs

    Verwendung des Nullabgleichs Aufheben des Nullabgleichs Wenn das Instrument ausgeschaltet ist, drücken Sie, während Sie die ADJ]- Taste gedrückt halten, die [POWER]-Taste zum Aufheben des Nullabgleichs für alle Bereiche. Schalten Sie das Instrument aus (wenn es eingeschaltet ist). ADJ]-Taste [POWER]-Taste HIOKI RM3548B984-00...

  • Seite 62: Stabilisieren Von Messwerten (Durchschnittsfunktion)

    Diese Funktion ermittelt den Durchschnitt der Messwerte zur Anzeige von einem einzelnen Wert. So können Schwankungen in den Messwerten stabilisiert werden. oFF (Werkseinstellung) → 2 → 5 → 10 → 20 Ändert die Abbrechen Durchschnittsfrequenz. ([AVG]-Taste) Anwenden Die Durchschnittsfrequenz kann auch mit geändert werden. HIOKI RM3548B984-00...

  • Seite 63: Kompensieren Von Thermischen Auswirkungen (Temperaturkorrektur (Tc))

    4.3 Kompensieren von thermischen Auswirkungen (Temperaturkorrektur (TC)) Mithilfe dieser Funktion wird ein gemessener Widerstandswert basierend auf der Referenztemperatur umgewandelt, um den umgewandelten Wert anzuzeigen. Informationen zu den Prinzipien der Temperaturkorrektur finden Sie unter „Anhang 4 Temperaturkorrekturfunktion (TC)“ (S. Anhang4). HIOKI RM3548B984-00...
  • Seite 64 Anwenden Bewegt Zahlen. Einstellung des Tem- peraturkoeffizienten Anwenden und zum Messbildschirm wechseln. WICHTIG Wenn „t.Err“ angezeigt wird, ist der Z2002 Temperatursensor möglicherweise nicht angeschlossen oder oF wird für die Temperatur angezeigt. Prüfen Sie den Anschluss des Z2002 Temperatursensors. HIOKI RM3548B984-00...

  • Seite 65: Kompensieren Des Offsets Der Thermischen Emk (Nullspannungskompensations-Funktion: Ovc-Funktion)

    Messstrom und den Widerstandswert R , der bei keinem fließenden Messstrom gemessen wurde, um den tatsächlichen Widerstandswert R anzuzeigen. oFF (Werkseinstellung) ↔ on Gedrückt halten Abbrechen Schaltet die OVC-Funktion ein/aus. Anwenden ([AVG (OVC)]-Taste) Die OVC-Funktion kann auch mit ein-/ausgeschaltet werden. HIOKI RM3548B984-00...
  • Seite 66 • Wenn das Messobjekt eine hohe Induktivität aufweist, muss die Verzögerungszeit angepasst werden. (S. 60) Beginnen Sie mit einer längeren Verzögerungszeit als nötig und senken Sie die Zeit stufenweise unter Beobachtung des Messwerts. • Wenn das Messobjekt eine geringe Wärmekapazität aufweist, ist die Nullspannungskompensations-Funktion möglicherweise wirkungslos. HIOKI RM3548B984-00...

  • Seite 67: Einstellen Der Verzögerungszeit Für Die Messung (Verzögerungsfunktion)

    Stabilisierung seines internen Stromkreises, auch wenn das Messobjekt eine hohe Reaktanzkomponente aufweist. Der PrSEt (voreingestellter Wert) hängt vom verwendeten Bereich und der Nullspannungskompensations-Funktion ab. Voreingestellter OVC-Verzögerungswert (Werkseinstellung) (Einheit: ms) Messstrom Bereich Verzögerungszeit Ω Ω bis 30m Ω Ω 300m bis 3 Ω Ω bis 300 Ω 300m HIOKI RM3548B984-00...
  • Seite 68 Messstrom (siehe: „Genauigkeit“ (S. 113)) Offene Stromkreisspannung (siehe: „Genauigkeit“ (S. 113)) • Beginnen Sie mit einer längeren Verzögerungszeit und senken Sie die Zeit stufenweise unter Beobachtung des Messwerts. • Aufgrund der längeren Verzögerung benötigt die Messwertanzeige mehr Zeit zum Aktualisieren. HIOKI RM3548B984-00...

  • Seite 69: Umstellen Des Messstroms (Im Bereich 300M )

    5 µ 500 n [▼] Halten Sie die -Taste gedrückt, um zwischen den beiden Messströmen umzuschalten:100 mA und 300 mA. [▼] Durch Gedrückthalten der -Taste wird entweder Lo/Hi [CUrr] angezeigt, und dann kehrt die Anzeige in den Normalzustand zurück. HIOKI RM3548B984-00...
  • Seite 70 • Auch wenn die Auswertung ergeben hat, dass bei Verwendung eines geringen Stroms keine Anormalität festgestellt wurde, schmelzen die Verbindungsteile gelegentlich, wenn ein hoher Strom fließt. Dieses Problem tritt aufgrund der Jouleschen Wärme auf, die durch hohen Strom erzeugt wird, wenn ein Bereich mit hohem Widerstand lokal erzeugt wird. HIOKI RM3548B984-00...
  • Seite 71 Umstellen des Messstroms (im Bereich 300mΩ) HIOKI RM3548B984-00...

  • Seite 72: Auswertungs- Und Umwandlungsfunktion

    Auswertungs- und Umwandlungsfunktion In diesem Kapitel werden die Messwertauswertungs- und die Umwandlungsfunktion beschrieben. „5.1 Auswerten von Messwerten (Komparator-Funktion)“ (S. 66) „5.2 Ausführen des Temperaturerhöhungstests (Temperaturumwandlungsfunktion (∆T))“ (S. 73) „5.3 Messen der Länge eines Leiters (Längenumwandlungsfunktion)“ (S. 76) HIOKI RM3548B984-00...

  • Seite 73: Auswerten Von Messwerten (Komparator-Funktion)

    Bereich (einschließlich des Auto-Bereichs) zu ändern. Um den Auto-Bereich verwenden oder den Bereich ändern zu können, stellen Sie die Komparator- Funktion auf OFF und verwenden Sie daraufhin die [AUTO]-Taste oder die [] []-Tasten. • Wenn die Komparator-Funktion auf ON gestellt ist, ist die Intervallspeicherfunktion nicht verfügbar. HIOKI RM3548B984-00...

  • Seite 74: Abs- (Absolutwert-Auswertungs-) Modus

    Grenzwert für die Auswertung festzulegen. Im REF%-Modus können der obere und der untere Grenzwert nicht separat eingestellt werden. Ω Beispiel: Referenzwert ......12,000 k Oberer und unterer Grenzwert... ±1,00% Ω Oberer Grenzwert [%] (12,120 k Ω Referenzwert [ Ω (12,000 k Unterer Grenzwert [%] Ω (11,880 k HIOKI RM3548B984-00...

  • Seite 75: Ein-/Ausschalten Der Komparator-Funktion

    ABS-Modus (S. 69) [COMP]-Taste Abbrechen Anwenden (Drücken Sie diese Taste nicht, wenn Sie mit dem Einstellungsvorgang des Referenzwerts und des oberen und unteren Oberer Grenz- Unterer Grenzwerts fortfahren möchten.) wert Grenzwert REF%-Modus (S. 70) Referenz- Zulässige % wert HIOKI RM3548B984-00...

  • Seite 76: Auswerten Auf Grundlage Eines Oberen Und Unteren Grenzwerts (Abs-Modus)

    Ändert Werte. Abbrechen Unterer Oberer Anwenden Grenzwert Grenzwert Einstellung des oberen Ändert Einstellungen, Zahlen. und unteren Grenzwerts Wenden Sie die Einstellung an und wechseln Sie zum Messbildschirm. WICHTIG Einstellungsänderungen können nicht angewendet werden, wenn: oberer Grenzwert < unterer Grenzwert. HIOKI RM3548B984-00...

  • Seite 77: Auswerten Basierend Auf Einem Referenzwert Und Einem Zulässigen Bereich (Ref%-Modus)

    Oberer und unte- Ändert Werte. zwert rer Grenzwert (%) Abbrechen Werteinstellung Anwenden Wenden Sie die Einstellung Ändert Einstellungen, Zahlen. an und wechseln Sie zum Messbildschirm. WICHTIG Diese Einstellungen können nicht bestätigt werden, wenn der Referenzwert auf 0 eingestellt ist. HIOKI RM3548B984-00...

  • Seite 78: Die Rote Hintergrundbeleuchtung Und Den Ton

    Abbrechen chende Auswertungsmarkierung Anwenden angezeigt, die rote Hintergrundbe- leuchtung wird eingeschaltet und ein Ton ertönt. Abbrechen Wenden Sie die Einstellung an und wechseln Sie zum Messbildschirm. Der Auswertungston kann auch mit gewählt werden. HIOKI RM3548B984-00...

  • Seite 79: Bestätigen Einer Auswertung Auf Einem Handgerät (Optionale L2105 Befestigung Des Led-Komparators)

    L2105 Befestigung des LED-Komparators Spiralschlauch (klein) Spiralschlauch (groß) Kabelbinder Anschließen der L2105 Befestigung des LED-Komparators an das Instrument Schließen Sie die L2105 Befestigung des LED-Komparators an den COMP.OUT- Anschluss an. Führen Sie die Lampe vollständig auf der Rückseite ein. HIOKI RM3548B984-00...

  • Seite 80: Ausführen Des Temperaturerhöhungstests (Temperaturumwandlungsfunktion (∆T))

    Schließen Sie die Messleitung nach Ausschalten der Stromversorgung wieder an das Messobjekt an und messen Sie daraufhin den Temperaturerhöhungswert (∆ t bis ∆ t ) zu den voreingestellten Intervallen. (Dieser kann leicht gemessen werden, wenn die Intervallspeicherfunktion verwendet wird.) (S. 95) HIOKI RM3548B984-00...
  • Seite 81 Ziehen Sie eine Linie und verbinden Sie dazu die gesammelten Temperaturdaten (∆ t bis ∆ t ) und schätzen Sie den maximalen Temperaturerhöhungswert (∆ t ) ein. Ursprüngliche Temp. Uhrzeit Leistung 3 ... n HIOKI RM3548B984-00...
  • Seite 82 (S. Anhang7) Wenden Sie die Einstellung an und wechseln Sie zum Messbildschirm. Messbildschirm (∆T EIN) Wenn Sie die [MEMORY]-Taste während der Einstellung drücken, werden t und R auf die unmittelbar vor der Einstellung gemessenen Werte eingestellt. °C-Anzeige HIOKI RM3548B984-00...

  • Seite 83: Messen Der Länge Eines Leiters (Längenumwandlungsfunktion)

    200m Ω 15 [ Länge [m] = = 75 [m] Ω 0,2 [ WICHTIG Wenn die Längenumwandlungsfunktion auf ON gestellt wurde, kann der Komparator nicht eingeschaltet werden. Wenn ΔT auf ON gestellt ist, wird die Längenumwandlungsfunktion automatisch ausgeschaltet. HIOKI RM3548B984-00...
  • Seite 84 Das Anzeigeformat (Position des Dezimalpunkts und Einheit) ändert sich automatisch in Abhängigkeit von Bereich und Einstellung. Für Einzelheiten siehe die Instrumentenspezifikationen (S. 120). Bei einigen Bereichen wird oF immer angezeigt, weil der Anzeigebereich je nach Einstellung überschritten wurde. HIOKI RM3548B984-00...
  • Seite 85 Messen der Länge eines Leiters (Längenumwandlungsfunktion) HIOKI RM3548B984-00...

  • Seite 86: Speichern Und Laden Von Panels (Speichern Und Laden Von Messbedingungen)

    Einstellungsbildschirms für die Panelspeicher-/-löschfunktion gedrückt. (S. 80, S. 82) Bedingungen, die durch das Speichern eines Panels gespeichert werden können: Widerstandsmessbereich, Durchschnittsberechnung, Verzögerung, Komparator, Auswertungston, Temperaturumwandlung (ΔT), Messstromänderung, Längenumwandlung, Temperaturkorrektur (TC), OVC und Speichermodus Anwenden ([ENTER]-Taste) Panelladeeinstellung ([PANEL]-Taste) Panelspeichereinstellung ([PANEL] (SAVE/CLEAR)-Taste gedrückt halten) HIOKI RM3548B984-00...

  • Seite 87: Speichern Von Messbedingungen (Panelspeicherfunktion)

    Bewegt Elemente. Ändern Sie die oder Panelnummer. (1 bis 9) Speichern und zum Messbildschirm wechseln. WICHTIG • Wenn eine bereits gespeicherte Panelnummer ausgewählt wurde und die [ENTER]-Taste gedrückt wird, werden die vorhandenen Inhalte überschrieben. • Nullabgleichswerte werden nicht gespeichert. HIOKI RM3548B984-00...

  • Seite 88: Laden Von Messbedingungen (Panelladefunktion)

    Laden von Panels ausgeführt werden. • Wenn PANEL No.PrSEt ausgewählt wird, werden die Messbedingungen initialisiert. (Laden der Voreinstellung) Siehe ebenfalls „9.4 Initialisieren (Reset)“ (S.  1 08) zur Initialisierung. • Die Panelnummer wird nicht auf dem Messbildschirm angezeigt. HIOKI RM3548B984-00...

  • Seite 89: Löschen Des Inhalts Eines Panels

    Wählen Sie eine Panelnummer aus. Abbrechen Ausführen Bewegt Elemente. Ändern Sie die Panelnummer. (1 bis 9) Löschen Sie das Panel und wechseln Sie dann zum Messbildschirm. WICHTIG Sobald sie gelöscht wurden, können die Inhalte des Panels nicht mehr wiederhergestellt werden. HIOKI RM3548B984-00...

  • Seite 90: Kommunikationsfunktionen

    Senden von Profilinformationen (Vor der Messung) Messdaten (Nach der Messung, Messdaten in Echtzeit) (Nach der Messung) Modell Z3210 USB-Kabel (Zubehör) Hioki kann Anwendungssoftware für jedes mobile Gerät und jeden Computer liefern. Einzelheiten finden Sie auf der Webseite von GENNECT. HIOKI RM3548B984-00...

  • Seite 91: Kommunikation Mit Einem Mobilen Gerät

    Mal eingeschaltet wird, wird die Mindestens 1 s lang gedrückt Drahtloskommunikations-Funktion halten. aktiviert. Führen Sie GENNECT Cross auf Ihrem mobilen Kommunikationsgerät aus und registrieren Sie das Instrument, mit dem Sie es koppeln möchten. Wählen Sie verschiedene Funktionen, um eine Messung durchzuführen. HIOKI RM3548B984-00...
  • Seite 92 Wenn Sie das Instrument auf den Boden stellen, verringert sich die Kommunikationsdistanz. Um das Instrument vom Boden fernzuhalten, empfiehlt es sich, das Instrument auf einen Schreibtisch oder eine Werkbank zu stellen oder es sich mit dem Halsriemen um den Hals zu hängen. HIOKI RM3548B984-00...

  • Seite 93: Aktivieren/Deaktivieren Der Drahtloskommunikations-Funktion

    Wenn das Instrument nach der Installation des Z3210 zum ersten Mal eingeschaltet wird, wird die Drahtloskommunikations-Funktion aktiviert. Ein: Drahtloskommunikations-Funktion aktiviert Blinkt: Kommunikation im Gange Aus: Drahtloskommunikations-Funktion deaktiviert Mindestens 1 s lang gedrückt Drahtloskommunikations- Drahtloskommunikations- halten. Funktion deaktiviert Funktion aktiviert HIOKI RM3548B984-00...

  • Seite 94: Direktdateneingabefunktion Von Z3210 Zu Excel (Excel-Direktdateneingabefunktion, Hid-Funktion)

    Textdatei einzugeben. Das Instrument kann nicht mit GENNECT Cross kommunizieren. HID OFF Wählen Sie diese Option, um GENNECT Cross zu verwenden. Die Einstellung, ob die HID-Funktion aktiviert oder deaktiviert wurde, wird nicht im Gerät, sondern im Z3210 gespeichert. HIOKI RM3548B984-00...

  • Seite 95: X84; Aktivieren/Deaktivieren Der Hid-Funktion

    Version der Firmware im Z3210 installiert. Aktualisieren Sie auf die neueste Version. Verwenden Sie GENNECT Cross Version 1.8 oder später zum Aktualisieren. Wählen Sie zwischen [oFF] und [on]. Bestätigen Sie Ihre Eingabe. Die Anzeige kehrt zum Messmodus zurück. (Wenn aktiviert) HIOKI RM3548B984-00...
  • Seite 96 -Einstellung auf Ihrem mobilen Gerät, um das Instrument zu löschen. 2.Deaktivieren Sie die HID-Funktion des Z3210. (S.  8 8) 3.Verwenden Sie die Instrumenteinstellung von GENNECT Cross, um das Instrument erneut zu verbinden. Detaillierte Informationen finden Sie auf der Website des Z3210. https://z3210.gennect.net HIOKI RM3548B984-00...
  • Seite 97 Direktdateneingabefunktion von Z3210 zu Excel (Excel-Direktdateneingabefunktion, HID-Funktion) HIOKI RM3548B984-00...

  • Seite 98: Speicherfunktion (Speichern Und Exportieren Von Messdaten Auf Einen Pc)

    Um Speichereinträge bis zur oben gezeigten maximalen Anzahl zu speichern, sollten alle Blöcke für den manuellen oder den Auto-Speicher oder nur für den Intervallspeicher verwendet werden. Wenn beide Speicherblockarten vorhanden sind, ist es nicht möglich, die maximale Anzahl an Speichereinträgen zu speichern. HIOKI RM3548B984-00...
  • Seite 99 Drücken Sie die SEL)-Taste zum Anzeigen Anzahl an Einträ- Anzahl gespei- eines Auswahlbildschirms. gen, die gespeichert cherter Einträge werden können Abbrechen Anwenden und zum Anwenden und zum Messbildschirm wechseln. Messbildschirm wechseln. Keine Daten gespeichert Kein freier Speicher verfügbar HIOKI RM3548B984-00...

  • Seite 100: Speichern Von Daten Zu Einer Festgelegten Zeit (Manueller Speicher)

    • Die Speichernummer wird jedes Mal, wenn Daten gespeichert werden, um eine Ziffer erhöht und kann nicht definiert werden. Wenn Daten versehentlich gespeichert werden, löschen Sie das zuletzt gespeicherte Datenelement (neueste Daten). Siehe: „8.5 Löschen von Messdaten (Speicher löschen)“ (S.  9 8) HIOKI RM3548B984-00...

  • Seite 101: Automatisches Speichern Von Daten Bei Stabilisierung Der Messwerte (Auto-Speicher)

    Die Speichernummer wird jedes Mal, wenn Daten gespeichert werden, um eine Ziffer erhöht und kann nicht definiert werden. Wenn Daten versehentlich gespeichert werden, löschen Sie das zuletzt gespeicherte Datenelement (neueste Daten). Siehe: „8.5 Löschen von Messdaten (Speicher löschen)“ (S. 98) HIOKI RM3548B984-00...

  • Seite 102: Speichern Von Daten Zu Festgelegten Intervallen (Intervallspeicherfunktion)

    Zeitspanne, in der Daten gespeichert werden können. (Beispiel: 01:20 gibt eine Stunde und 20 Minuten an.) Abbrechen Anwenden WICHTIG Die Zeitspanne, in der Daten gespeichert werden können, hängt von der Anzahl an bereits gespeicherten Speichereinheiten und der eingestellten Intervallzeit ab. HIOKI RM3548B984-00...

  • Seite 103: Während Der Messung

    Funktion nicht verwendet werden. Wenn der Komparator auf ON gestellt wird, kann die Intervallspeicherfunktion nicht verwendet werden. • Wenn „-----“ (oder ein anderer Messwertfehler) nach Drücken der [START]-Taste angezeigt wird, beginnt die Speicherung der Daten nicht. Sobald ein Messwert angezeigt wird, beginnt die Speicherung der Daten. HIOKI RM3548B984-00...

  • Seite 104: Anzeigen Gespeicherter Messdaten (Speicheranzeigefunktion)

    Anzeigen gespeicherter Messdaten (Speicheranzeigefunktion) 8.4 Anzeigen gespeicherter Messdaten (Speicheranzeigefunktion) Komparatorergebnis Anzeige Ändert Speichernummern. Bereich [READ]-Taste Messwert Ändert Werte. Kehrt zum Messbildschirm zurück. Bewegt Zahlen. HIOKI RM3548B984-00...

  • Seite 105: Löschen Von Messdaten (Speicher Löschen)

    Gedrückt halten Löschen eines gesamten Blocks gespeicherter Daten Siehe: S. 100 Löschen aller im Speicher gespeicherten Daten Siehe: S. 101 Alle Daten können außerdem durch Ausschal- ten des Instruments und darauffolgendes Einschalten und gleichzeitiges Gedrückthalten der [READ]-Taste gelöscht werden. HIOKI RM3548B984-00...

  • Seite 106: Löschen Von Lediglich Den Neuesten In Einem Block Gespeicherten Daten (Block Auswählbar)

    Fahren Sie mit der Blockauswahl fort. Löschen Gewählter Block Speichernummer für Bewegt Elemente. die neuesten Daten Wählen Sie den die zu löschenden Daten oder enthaltenden Block aus. Löschen Sie die neuesten Daten aus dem ausgewählten Block und wechseln Sie zum Messbildschirm. HIOKI RM3548B984-00...

  • Seite 107: Löschen Eines Gesamten, Gespeicherte Daten Enthaltenden Blocks

    Wählen Sie bLoC. Ändert Elemente. Fahren Sie mit der Blockauswahl fort. Abbrechen Gewählter Block Gesamtanzahl Löschen gespeicherter Dateneinträge Bewegt Elemente. Wählen Sie den zu oder löschenden Block aus. Löschen Sie den ausgewähl- ten Block und wechseln Sie zum Messbildschirm. HIOKI RM3548B984-00...

  • Seite 108: Löschen Aller Gespeicherten Daten

    Abbrechen Löschen Sie alle Daten und wechseln Sie zum Löschen Messbildschirm. Um alle Daten wie bei der oben beschriebenen Methode zu löschen, drücken Sie die [POWER]-Taste und halten Sie gleichzeitig die [READ]-Taste gedrückt, wenn das Instrument ausgeschaltet ist. HIOKI RM3548B984-00...

  • Seite 109: Exportieren Gespeicherter Messdaten An Einen Pc (Usb-Massenspeichermodus)

    Achten Sie auf die Ausrichtung der USB-Kabelstecker und schließen Sie die Stecker an das Instrument und den PC an. Trennen des USB-Kabels Um das an das Instrument angeschlossene USB-Kabel zu trennen, während der PC läuft, verwenden Sie das Symbol „Hardware sicher entfernen“ auf dem PC. HIOKI RM3548B984-00...
  • Seite 110 Öffnen Sie [Start] → [My Computer] → [RM3548-50]. Ein Speicherblockname wird als Dateiname verwendet. Beispiel: Wenn der Speicher des Instruments als RM3548-50 (Z:) erkannt wird Kopieren Sie eine Datei auf den PC und öffnen Sie die Datei mit einem Textbearbeitungsprogramm (wie zum Beispiel Notepad) oder einem Tabellenkalkulationsprogramm (wie zum Beispiel Excel).

  • Seite 111: Ändern Des Dezimalzeichens Und Der Trennzeichen Für Csv-Dateien

    Sie gleichzeitig die -Taste bei ausgeschaltetem Instrument. [MODE]-Taste [POWER]-Taste Ändert den Typ. Ändert den Typ. tyPE1 (Werkseinstellung) → tyPE2 Abbrechen → tyPE3 Anwenden Anwenden und zum Mess- bildschirm wechseln. Der Typ kann auch mit geändert werden. HIOKI RM3548B984-00...

  • Seite 112: Systemeinstellungen

    Systemeinstellungen 9.1 Anzeigen des Bestätigungsbildschirms für Datum und Uhrzeit [−] (DATE)-Taste gedrückt. Halten Sie zum Überprüfen von Datum und Uhrzeit die Halten Sie die -Taste gedrückt. Monat Jahr [−] (DATE)-Taste Gedrückt halten Uhrzeit Kehrt zum Messbildschirm zurück. HIOKI RM3548B984-00...

  • Seite 113: Einstellen Der Uhr

    Halten Sie die -Taste gedrückt und drücken Sie gleichzeitig die -Taste bei ausgeschaltetem Instrument. Monat Jahr [POWER]-Taste [−]-Taste Uhrzeit Ändert Werte. Bewegt Zahlen, Elemente. Ändert Werte. Abbrechen Anwenden und zum Messbildschirm wechseln. Anwenden und zum Bewegt Felder. Messbildschirm wechseln. HIOKI RM3548B984-00...

  • Seite 114: Hintergrundbeleuchtung

    Der Bildschirm für die Einstellung zum automatischen Ausschalten der Hintergrundbeleuchtung wird angezeigt. (Wenn aktiviert) Verwenden Sie Tasten [  ] [  ] Auswahl von [oFF] oder [on]. Bestätigen Sie Ihre Eingabe. Die Anzeige kehrt zum Messmodus zurück. (Wenn deaktiviert) HIOKI RM3548B984-00...

  • Seite 115: Initialisieren (Reset)

    (Diese Initialisierungsart ist auch bei eingeschalteter Stromversorgung möglich. (S. 81)) Schalten Sie das Instrument aus (wenn es eingeschaltet ist). • System-Reset: Setzt alle Einstellungen außer den Uhrzeiteinstellungen, einschließlich der Paneldaten und der gespeicherten Messdaten, auf die Werkseinstellungen zurück. Schalten Sie das Instrument aus (wenn es eingeschaltet ist). HIOKI RM3548B984-00...

  • Seite 116: X84; Standardeinstellungen

    Hi (300 mA)/ Lo (100 mA) (S. 62) Ω Bereich 300 m Komparator oFF/ ON (ABS-Modus)/ ON (REF%-Modus) (S. 66) Auswertungston oFF/Hi/in/Lo/Hi-Lo/ALL1/ALL2 (S. 71) Längenumwandlung oFF/ON (S. 76) oFF/A.HOLD (Auto-Halten)/A.HOLD,A. (S. 48) Speicherhaltemodus MEMORY (Auto-Speicher)/INTERVAL (S. 91) (Intervall) Speicherblock A/b/C/d/E/F/G/H/J/L (S. 92) HIOKI RM3548B984-00...
  • Seite 117 Initialisieren (Reset) HIOKI RM3548B984-00...

  • Seite 118: Spezifikationen

    -Bereichs für 1 s pro 10 s bei ausgeschalteter Hintergrundbeleuchtung.) Abmessungen Ca. 199B × 132H × 60,6T mm (einschließlich Schutzvorrichtung) Gewicht Ca. 890 g (einschließlich Schutzvorrichtung) Produktgarantiezeitraum 3 Jahre Sicherung F2AH/250 V (eingebaut) Zubehör S.  2 Optionen S.  3 HIOKI RM3548B984-00...

  • Seite 119: Messungsspezifikationen

    Genauigkeitsgarantie 23 °C ±5 °C, maximal 80% RH nach Temperatur und Luftfeuchtigkeit Genauigkeitsgarantiezeit- 1 Jahr raum Temperaturkoeffizient ±(1/10tel der Messgenauigkeit) / °C wird in den Temperaturbereichen 0 °C bis 18 °C und 28 °C bis 40 °C hinzugefügt. HIOKI RM3548B984-00...
  • Seite 120 (Der folgende Wert wird als ein rdg.-Fehler zur Genauigkeit der Widerstandsmessung hinzugefügt, wenn die Temperaturkorrektur verwendet wird.) α − ∆ × α × ∆ − : Referenztemperatur [°C] Derzeitige gemessene Temperatur [°C] ∆ : Genauigkeit der Temperaturmessung α : Temperaturkoeffizient bei [1/°C] HIOKI RM3548B984-00...

  • Seite 121: Genauigkeit Der Temperaturmessung (Thermistor-Sensor)

    ±(0,55+0,012 × | t -30|)°C 30,1 °C bis 59,9 °C ±(0,92+0,021 × | t -60|)°C 60,0 °C bis 99,9 °C t : Messtemperatur (°C) Die Genauigkeit des Instruments liegt bei ±0,2 °C. (4) Abfolge der Vorgehensweise 1. Nullabgleich 2. Temperaturkorrektur 3. Längenumwandlung HIOKI RM3548B984-00...

  • Seite 122: Genauigkeit Der Widerstandsmessung

    ± ( 0,55 + 0,012 × | 35 - 30 |)= ± 0,61 °C Zusätzliche Temperaturkorrekturgenauigkeit Messbedingungen: Temperaturkoeffizient = 3930 ppm/°C, Referenztemperatur = 20 °C, Messtemperatur = 35 °C α − ∆ × Zusätzlicher Fehler α × ∆ − − × ± 0.222%rdg ,− 0.223%rdg. × ± − HIOKI RM3548B984-00...

  • Seite 123: Funktionsspezifikationen

    Betrieb Hebt die interne Nullspannung und den Restwiderstand vor der Messung auf. Einstellung ON/OFF (löschen): Für jeden Bereich Nullabgleichs- Maximal ±3%f.s. für jeden Bereich (f.s.=30.000 dgt.) bereich Standardein- stellung (5) Durchschnittsberechnung Betrieb Gleitender Durchschnitt Einstellung OFF/2/5/10/20 Standardein- stellung HIOKI RM3548B984-00...

  • Seite 124: Verzögerung

    : 20 °C, α : 3.930 ppm/°C (8) Nullspannungskompensation (OVC) Betrieb Verhindert die Auswirkungen einer Nullspannung. Führt zwei Messungen mit unterschiedlichem Strom aus, wenn OVC ON ist. Ω Ω Gültige Bereich 3m bis Bereich 300 Bereiche Einstellung ON/OFF Standardeinstellung OFF HIOKI RM3548B984-00...

  • Seite 125: Messfehlererkennung

    Hi Messwert > oberer Grenzwert IN oberer Grenzwert ≥ Messwert ≥ unterer Grenzwert Lo unterer Grenzwert > Messwert ABS-Modus Ω Ω Bereich des oberen 0,000 0 m bis 9,999 9 M und unteren Grenzwerts Ω Standardeinstellung 0,000 0 m HIOKI RM3548B984-00...

  • Seite 126: Einstellung Der Komparator-Auswertung

    ON/OFF (Wenn ∆T eingeschaltet ist, sind die TC- und die Komparator- wandlung Funktion immer OFF. Wenn die Längenumwandlungsfunktion eingeschaltet ist, wird ΔT automatisch zu OFF.) Standardeinstellung OFF, t : 23,0°C, R Ω , k : 235,0 : 1,000 0 HIOKI RM3548B984-00...

  • Seite 127: Längenumwandlung

    0,000 0 km 000,00 m 00,000 m Ω 000,00 km 00,000 km 0,000 0 km 000,00 m Ω 300k 000,00 km 00,000 km 0,000 0 km Ω 000,00 km 00,000 km Anzeige für außerhalb des Bereichs liegende Messungen HIOKI RM3548B984-00...

  • Seite 128: Speicherfunktion

    0,2 s bis 10,0 s (0,2-Sekunden-Schritte) Speicheran- Blockanzahl: zahl Manueller oder Auto- Speicher: Bis zu 1.000 Intervall: Bis zu 6.000 Export von Anzeige, USB-Massenspeicher (CSV- oder TXT-Datei) Speicherdaten Standardein- Auto-Speicher: stellung Intervallspeicher: Intervall: 0,2 s Speicher Speicherende/einzelner Block/gesamter Speicher löschen HIOKI RM3548B984-00...

  • Seite 129: Zurücksetzen Des Systems

    Batteriespannungswerte dienen nur zur Referenz.) 10,0 V ±0,2 V oder höher 8,5 V ±0,2 V bis unter 10,0 V ±0,2 V 8,0 V ±0,2 V bis unter 8,5 V ±0,2 V Unter 8,0 V ±0,2 V (Das Instrument wird ausgeschaltet.) HIOKI RM3548B984-00...
  • Seite 130 Die HID-Funktion des Z3210 kann aktiviert/deaktiviert werden (Die Einstellung wird im Z3210 gespeichert). Deaktiviert: Kommuniziert mit GENNECT Cross. Aktiviert: Überträgt Messwerte an Anwendungen, wie z. B. eine Tabelle. Umschalten von Siehe „7.2 Direktdateneingabefunktion von Z3210 zu Excel (Excel- Einstellungen Direktdateneingabefunktion, HID-Funktion)“ (S.  8 7) HIOKI RM3548B984-00...

  • Seite 131: Schnittstelle

    USB 2.0 (Full Speed) Spezifikationen Klasse USB-Massenspeicherklasse (schreibgeschützt) (4) Ausgang der L2105 Befestigung des LED-Komparators Ausgang Ausgabe des Komparatorergebnisses (zwei Stufen: Hi und Lo/ IN) Ausgangsan- 3-poliger Kopfhöreranschluss (φ2,5 mm) schluss Ausgangs- 5 V DC ±0,2 V 20 mA spannung HIOKI RM3548B984-00...

  • Seite 132: Instandhaltung Und Wartung

    Um das Instrument oder Optionen zu reinigen, vorsichtig mit einem weichen Tuch und Wasser oder einem milden Reinigungsmittel abwischen. Anzeige vorsichtig mit einem weichen trockenen Tuch abwischen. WICHTIG Niemals Lösungsmittel wie Benzol, Alkohol, Aceton, Äther, Keton, Verdünner oder Benzin verwenden, weil diese Verformungen und Verfärbungen des Gehäuses verursachen können. HIOKI RM3548B984-00...

  • Seite 133: Fehlerbeschreibung

    Fehlerbeschreibung 11.1 Fehlerbeschreibung Wenn Störungen des Instruments auftreten, lesen Sie die nachstehenden „F&A (häufig gestellte Fragen und Antworten)“ durch, bevor Sie sich an Ihren Hioki Händler oder Großhändler wenden. F&A (häufig gestellte Fragen und Antworten) Wenn keines der nachstehend aufgelisteten Probleme Ihrem Fall entspricht, wenden Sie sich an Ihren Hioki Händler oder Großhändler.
  • Seite 134 Signalton zu Auswertungston → Schalten Sie die Funktion ein. (S. 71) hören. eingestellt? Funktionseinschränkungen (√: Kompatibel, -: nicht kompatibel) RANGE- COMP ∆T LENGTH Änderung COMP √ √ √ √ ∆T √ LENGTH √ √ RANGE- √ √ √ Änderung HIOKI RM3548B984-00...

  • Seite 135: Probleme In Verbindung Mit Dem Computeranschluss

    PC Speichergerät in den PC ein und prüfen Sie, angezeigt. ob das Gerät vom PC erkannt wird. Nichts wird → Schalten Sie das RM3548-50 ein. (S. 37) angezeigt. Ein verkehrtes Laufwerk wird eingesehen. → Greifen Sie auf das RM3548-50-Laufwerk (S.

  • Seite 136: Probleme In Verbindung Mit Messungen

    ändert sich aufgrund von Temperaturschwankungen (beispielsweise eine Änderung der (S. 56) Zimmertemperatur). → Schalten Sie die Temperaturkorrektur (TC)-Funktion ein. Die Messung wird durch thermische Wie ist OVC EMK beeinflusst. (S. 58) eingestellt? → Schalten Sie die OVC-Funktion ein. HIOKI RM3548B984-00...
  • Seite 137 Bereichsmodus kein festgelegter Bereich eingestellt.“ Die Sicherung ist möglicherweise Auch bei durchgebrannt. → Schalten Sie das kurzgeschlossenen Instrument wieder ein und führen Sie einen (S. 37) Messleitungen wird Selbsttest aus, um sicherzustellen, dass nichts angezeigt. die Sicherung nicht durchgebrannt ist. HIOKI RM3548B984-00...
  • Seite 138 Widerstandsbereich fließt ein einem niedri- maximaler Strom von 1 A, was den geren Wider- Stromverbrauch erhöht. standsbereich Möglicherweise wird sogar bevor die ausgeführt Batterieladungsanzeige zu blinken werden beginnt ( oder wird angezeigt) kein Strom zugeführt. Tauschen Sie die Batterien aus. HIOKI RM3548B984-00...

  • Seite 139: X84; Fehlermeldung Und Maßnahmen

    Reparatur erforderlich ist, wenden Sie sich an Ihren autorisierten Hioki Händler oder Großhändler. • Wenn Störungen des Instruments auftreten, lesen Sie „F&A (häufig gestellte Fragen und Antworten)“ (S. 126), bevor Sie sich an Ihren Hioki Händler oder Großhändler wenden. • Wenn auf der LCD-Anzeige ein Fehler angezeigt wird und eine Reparatur erforderlich ist, wenden Sie sich an Ihren Hioki Händler oder Großhändler.
  • Seite 140 Die Uhr wurde nicht Die Ersatzbatterie sollte ausgetauscht eingestellt. Wenn die werden. Err99 [ENTER]-Taste gedrückt Wenden Sie sich an Ihren autorisierten Hioki wird, wird die Uhr auf 24-01- Händler oder Großhändler. 01 00:00:00 initialisiert. Eine Sicherung ist Sicherung austauschen. FUSE durchgebrannt.

  • Seite 141: Reparatur Und Inspektion

    Das Instrument enthält zur Uhrzeitsicherung eine Lithiumbatterie. Wenn das angezeigte Datum oder die angezeigte Uhrzeit nach dem Einschalten des Instruments stark von der tatsächlichen Uhrzeit abweicht, sollte die Batterie ausgetauscht werden. Wenden Sie sich an Ihren autorisierten Hioki Händler oder Großhändler. HIOKI RM3548B984-00...

  • Seite 142: Austauschen Der Sicherungen

    Schalten Sie das Instrument aus. (Drücken Sie die [POWER]-Taste zum Tauschen Sie die Sicherung Ausschalten der gesamten Anzeige.) gegen eine neue aus. Bringen Sie den Sicherungsde- ckel wieder an und ziehen Sie die Schraube fest, um ihn zu sichern. HIOKI RM3548B984-00...

  • Seite 143: Entsorgen Des Instruments

    Uhrzeit nach dem Einschalten des Instruments stark von der tatsächlichen Uhrzeit abweicht, sollte die Batterie ausgetauscht werden. Wenden Sie sich an Ihren autorisierten Hioki Händler oder Großhändler. • Entfernen Sie vor dem Entsorgen des Instruments die Lithium-Batterie und beachten Sie die örtlichen Bestimmungen zu ihrer Entsorgung.

  • Seite 144: Anhang

    Messergebnisses verwendet werden, ohne dass die Anzeige betrachtet werden muss. • Das Instrument wird mit acht LR6-Alkali-Batterien oder HR6-Nickel-Metallhydrid- Batterien betrieben. Es ist kompakt, kann jedoch einen hohen Strom von 1 A für Ω Messungen mit einer Auflösung von 0,1 μ verwenden. (A, G) HIOKI RM3548B984-00 Anhang...

  • Seite 145: Anhang 2 Vierpolige (Spannungsabfall) Methode

    Null und die Spannung E an den Messanschlüssen und Spannung E am Widerstand R des Messobjekts sind im Wesentlichen gleich, wodurch der Widerstand des Messobjekts ohne Einfluss durch r bis r gemessen werden kann. HIOKI RM3548B984-00 Anhang...

  • Seite 146: Anhang 3 Dc-Methode Und Ac-Methode

    DC-Methode und AC-Methode Anhang 3 DC-Methode und AC-Methode Es existieren zwei Typen von Widerstandsmessungen (oder Impedanzmessungen): DC und • DC-Typ Widerstandsmessgeräte RM3542, RM3543, RM3544, RM3545, RM3545A, RM3548, RM3548-50 Übliche digitale Multimeter Übliche Isolationstester • AC-Typ Akkutestgeräte 3561, BT3562, BT3563, BT3554 Übliche LCR-Meter...

  • Seite 147: Anhang 4 Temperaturkorrekturfunktion (Tc)

    WICHTIG • Der Temperaturmessfühler erkennt nur Umgebungstemperaturen und keine Oberflächentemperaturen. • Positionieren Sie den Temperatursensor vor der Messung so nah wie möglich am Messobjekt und geben Sie ihnen ausreichend Zeit, um sich auf die Umgebungstemperatur zu stabilisieren. HIOKI RM3548B984-00 Anhang...
  • Seite 148 Si 0,5 bis 1,0 Geglühter Al > 99,5 0,63 bis 0,64 4200 Aluminiumdraht Hartgezogener Al > 99,5 0,60 bis 0,62 4000 Aluminiumdraht Si 0,4 bis 0,6 Mg 0,4 bis 0,5 Aldrey-Draht 0,50 bis 0,55 3600 verbleibender Teil HIOKI RM3548B984-00 Anhang...

  • Seite 149: Leitfähigkeit Von Kupferdraht

    Standard 3930 ppm/°C bei 20 °C. Für verzinnten, geglühten Kupferdraht (mit einem Durchmesser von 0,10 bis weniger als 0,26 mm) wird der Temperaturkoeffizient α bei 20 °C wie folgt berechnet: α 3650 ppm/°C − 00393 × HIOKI RM3548B984-00 Anhang...

  • Seite 150: Anhang 5 Temperaturumwandlungs ( Δ T) Funktion

    Beispielsweise beträgt der Temperaturkoeffizient von Kupfer bei 20°C 3930 ppm/°C, weshalb die Konstante k in diesem Fall folgenden Wert hat, der fast identisch mit der durch die IEC-Norm festgelegte Konstante für Kupfer 235 ist. − 3930 × − HIOKI RM3548B984-00 Anhang...

  • Seite 151: Auswirkungen Von Thermischer Elektromotorischer Kraft (Thermische Emk)

    Wird ein Messobjekt in der Hand gehalten, erwärmt es sich. Auch eine Stromzange erwärmt sich, wenn sie in der Hand gehalten wird. Aus diesem Grund ist es trotz aller Sorgfalt schwierig sicherzustellen, dass die thermische EMK 1 µV nicht überschreitet. HIOKI RM3548B984-00 Anhang...
  • Seite 152 Blockieren eines Stromflusses zu R Daher kann die thermische EMK durch Kurzschließen der SOURCE-Leitungen zum Blockieren des Stromflusses zu R und Ausführen des Nullabgleichs aufgehoben werden. (Abb. 3) „3.3 Ablesen des Messwerts“ (S. 45) „Anhang 7 Nullabgleich“ (S. Anhang11) HIOKI RM3548B984-00 Anhang...
  • Seite 153 (S. 60) Stellen Sie die Verzögerung so ein, dass die Induktivität das Messergebnis nicht beeinflusst. Beginnen Sie mit einer längeren Abb. 4 Aufhebung von EMK durch Stromumkehrung Verzögerungszeit und senken Sie die Zeit stufenweise unter Beobachtung des Messwerts. HIOKI RM3548B984-00 Anhang...

  • Seite 154: Anhang 7 Nullabgleich

    I von SOURCE B zu SOURCE A, aber nicht zur Leitung von SENSE A oder SENSE B. Dadurch kann die Spannung zwischen SENSE A und SENSE B genau auf 0 V gehalten und der Nullabgleich korrekt ausgeführt werden. HIOKI RM3548B984-00 Anhang...
  • Seite 155 SOURCE B verbinden und nur mit einem Pfad eine Verbindung zwischen A und B herstellen, dann tritt die Spannung I × R zwischen SENSE A und SENSE B auf. Kurz Ω Dadurch kann der 0- -Pseudoverbindungsstatus nicht erreicht werden und der Nullabgleich kann nicht korrekt ausgeführt werden. HIOKI RM3548B984-00 Anhang...
  • Seite 156 Verbindungsbeispiel. Tabelle 1 (a) zeigt die korrekte Verbindungsmethode, die zu 0 V zwischen SENSE A und SENSE B führt. Hingegen zeigt Tabelle 1 (b) die falsche Verbindungsmethode, bei der zwischen SENSE A und SENSE B 0 V nicht erreicht wird. HIOKI RM3548B984-00 Anhang...
  • Seite 157 Verbindung unter Verwendung des Lineals für Nullabgleich, die zu 0 V zwischen SENSE A und SENSE B führt. Hingegen zeigt Tabelle 1 (b) (S. Anhang13) die Verbindung unter Verwendung eines Metalllineals oder eines ähnlichen Objekts, wodurch zwischen SENSE A und SENSE B nicht 0 V erreicht wird. HIOKI RM3548B984-00 Anhang...
  • Seite 158 Wenn Sie den Nullabgleich für eine Messung mit einer selbst hergestellten Messleitung ausführen, verbinden Sie die Spitze der selbst hergestellten Messleitung gemäß der Darstellung in Tabelle 1 (a). (S. Anhang13) Wenn diese Verbindung jedoch schwierig ausführbar ist, können Sie die folgenden Methoden ausprobieren. HIOKI RM3548B984-00 Anhang...
  • Seite 159 Nullabgleich ausführen, und dann die Messleitung durch eine selbst hergestellte Messleitung ersetzen, um die Messung ohne Nullspannung auf dem Messinstrument auszuführen. Bei einem AC-Widerstandsmessgerät (wie zum Beispiel dem HIOKI 3561, BT3562 oder BT3563) Neben dem Entfernen der Nullspannung aus dem Messinstrument ist der andere Hauptzweck des Nullabgleichs, den Einfluss der Messleitungsform aufzuheben.

  • Seite 160: Anhang 8 Instabile Messwerte

    Kupplung durch eine Hochspannungsleitung bei der Ausführung von Messungen hoher Widerstände mehr Aufmerksamkeit gewidmet werden sollte. Das Schützen der Leitungen und des Messobjekts mit elektrostatischen Abschirmungen schafft Abhilfe. (Abb. 1) Leuchtstofflampe Abb. 1 Verwendung von elektrostatischen Abschirmungen neben einer Hochspannungsleitung HIOKI RM3548B984-00 Anhang...
  • Seite 161 Der Einfluss elektromagnetischer Kupplung kann reduziert werden, indem ein ausreichend großer Abstand zwischen der Störsignale erzeugenden Leitung gehalten wird und die Kabel umeinander gewickelt werden. (Abb. 2) Wickeln der Kabel Abb. 2 Wickeln von Kabeln neben einer Hochstromleitung HIOKI RM3548B984-00 Anhang...
  • Seite 162 (16,6 ms) besteht, an. (Abb. 4) Ergreifen Sie bei einer Umgebung mit Störsignalen durch andere Frequenzkomponenten geeignete Maßnahmen zur Reduzierung von Störsignalen und verwenden Sie die Durchschnittsfunktion. Störsignale aus den Stromversorgungsleitungen kombiniert mit dem Messsignal Ideales Messsignal (DC) Integrationszeitraum Abb. 4. Störsignale aus einer gewerblichen Stromversorgung HIOKI RM3548B984-00 Anhang...
  • Seite 163 Klemmen Zacken. Wenn eine Klemme wie in Abb. 6 dargestellt erweitert wird, fließt Messstrom aus verschiedenen Punkten und an mehreren Punkten wird Spannung erkannt. In diesen Fällen variiert der Messwert entsprechend der Gesamtkontaktfläche. SOURCE (Stromquelle) ↑ SENSE (Spannungserkennung) Abb. 6 Messung mit den L2107 Messleitungen mit Klemmen HIOKI RM3548B984-00 Anhang...
  • Seite 164 Messleitung mit Prüfspitzen mit einem Abstand von 0,5 mm: 0,92 bis 0,97 m Ω L2107 Messleitungen mit Klemmen: 0,85 bis 0,95 m Dies hängt nicht vom Kontaktwiderstand zwischen Messfühlern und dem Messobjekt, sondern von der Stromverteilung auf dem Messobjekt ab. HIOKI RM3548B984-00 Anhang...
  • Seite 165 Anschlüsse innen mit einem Abstand von mindestens 3 B oder 3 D mm von den SOURCE-Anschlüssen liegen. SOURCE A SENSE A SENSE B SOURCE B Über 3 B , 3 d SOURCE B Über 3 B , 3 d Abb. 9 Positionen der Messfühler auf einem breiteren/dickeren Messobjekt HIOKI RM3548B984-00 Anhang...
  • Seite 166 Die Erzielung von Stabilität in einer Konstantstromquelle mit einer hohen Induktivität kostet Reaktionszeit. Wenn Sie feststellen, dass Widerstandswerte bei der Messung von großen Transformatoren oder Motoren starken Schwankungen unterliegen, wenden Sie sich für weiterführende Hilfe bitte an Ihren örtlichen Hioki Händler. HIOKI RM3548B984-00...
  • Seite 167 Messfühlerpunkt (SOURCE A) zurück (Abb. 15). Wenn die Spannungsanschlüsse (SENSE A und B) neben den Stromeingangspunkten (SOURCE A und B), an denen eine hohe Stromdichte herrscht, positioniert werden, ist der Ablesewert tendenziell höher als der Widerstandswert im befestigten Zustand (Abb. 16). HIOKI RM3548B984-00 Anhang...
  • Seite 168 Instabile Messwerte Abb. 12 Strom messender, auf einer Leiterplatte montierter Widerstand Spannungserkennung Spannungserkennung Strom Leiter- Elektrode Widerstand Elektrode Leiter- muster muster Abb. 13 Stromfluss im befestigten Zustand Abb. 14 Untersuchung durch die Messfühler im Messzustand HIOKI RM3548B984-00 Anhang...
  • Seite 169 Instabile Messwerte Stromfühler STROM STROM Spannungsfühler Abb. 15 Stromfluss im befestigten Zustand Widerstandswert im befestigten Zustand Abb. 16 Unterschied zwischen dem befestigten und dem Messzustand HIOKI RM3548B984-00 Anhang...

  • Seite 170: Anhang 9 Lokalisieren Von Kurzschlüssen Auf Einer Leiterplatte

    Ω (4) 10 m Diese Messwerte implizieren, dass sich der Kurzschluss in der Nähe von Punkt (3) befindet. SENSE B (1) SENSE B (2) (3) (4) Muster X SOURCE B Kurzgeschlossen Muster Y SOURCE A SENSE A HIOKI RM3548B984-00 Anhang...

  • Seite 171: Anhang 10 Messleitungsoptionen

    Anhang 10 Messleitungsoptionen Die unten aufgelisteten Optionen sind für das Instrument verfügbar. Zum Bestellen einer Option wenden Sie sich bitte an einen autorisierten Hioki-Händler oder Großhändler. Das optionale Zubehör kann geändert werden. Sie finden die neuesten Informationen auf Hiokis Website.
  • Seite 172 Außenleiter mit dem SOURCE-Anschluss verbunden ist. Länge von der Gabelung bis zum Messfühler: ca. 45 mm (rot), 2000 mm (schwarz) Länge vom Stecker bis zur Gabelung: ca. 1660 mm Ursprünglicher Kontaktdruck: ca. 190 g Gesamtverdichtungsdruck: ca. 250 g (Hub: 1 mm) HIOKI RM3548B984-00 Anhang...
  • Seite 173 L2141/L2142 noch breiter, was zu einer geringeren 7,5 mm Anfälligkeit für Stromverteilungseffekte führt. Siehe „3 Breitere/dickere Messobjekte“ (S. Anhang21). Länge von der Gabelung bis zum Messfühler: 15° Ca. 2000 mm Länge Stecker-zu-Verzweigung: Ca. 1000 mm Gesamtverdichtungsdruck: Ca. 1,2 kg (Hub: 4 mm) HIOKI RM3548B984-00 Anhang...

  • Seite 174: Anhang 11 Kalibrierung

    Kalibrator für viele Ω 30 k FLUKE gleichwertiges Produkte Produkt 5520A oder Kalibrator für viele Ω 300 k FLUKE gleichwertiges Produkte Produkt 5520A oder Kalibrator für viele Ω FLUKE gleichwertiges Produkte Produkt 9453 Messleitung Widerstandsmessleitung HIOKI mit vier Anschlüssen HIOKI RM3548B984-00 Anhang...
  • Seite 175 30 k , 10 k oder 30 k Ω Ω Ω Ω 300 k , 100 k oder 300 k Ω Ω Ω Ω , 1 M oder 3 M Ω Temperaturmessung (Thermistor) 2186,0 Eingang bei 25 °C HIOKI RM3548B984-00 Anhang...
  • Seite 176 (Bereich 3 m bis 300 m SOURCE A SENSE A Standardwi- derstand (Vierpoliger SENSE B Aufbau) SOURCE B HIOKI 9453 Messleitung mit vier Anschlüssen FLUKE HIOKI RM3548-50 5520A Ω Ω (Bereich 3 bis 3 M Ausgang Hi SOURCE A SENSE A...

  • Seite 177: Bei Verwendung Des Yokogawa 2792 Für Die Kalibrierung

    Bei Verwendung des YOKOGAWA 2792 für die Kalibrierung Verwenden Sie die separat erhältliche 9453 Messleitung mit vier Anschlüssen von Hioki. Beachten Sie, dass mit der L2107 Messleitung mit Klemmen keine Verbindung hergestellt werden kann. Richtig Falsch Messleitung Messleitung mit vier mit Klemmen Anschlüssen HIOKI RM3548B984-00 Anhang...

  • Seite 178: Index

    COMP ........... 18, 25 HOLD............25 COMP. OUT-Anschluss ......17 CSV-Datei ..........104 IN ............25, 66 Initialisierung..........108 DATA ............25 Inspektion ........... 39 DATE ............18 Intervall Datum und Uhrzeit........105 Intervallmessung....... 24, 27 Intervallspeicher........95 HIOKI RM3548B984-00 Index...
  • Seite 179 Erwärmt sich ....... Anhang23 Messstrom ..........26, 62 Messwert SAVE/CLEAR ..........18 Ablesen ........... 45 Schalter ............26 Anzeige fehlgeschlagen ....... 130 Schutzfunktion ..........24 Auswerten ..........66 Schweißverbindung ........26 Halten ............. 48 Selbsttest ............ 37 HIOKI RM3548B984-00 Index...
  • Seite 180 Transformator ......26, Anhang23 Uhrzeit Einstellung ..........106 Untere Grenze ..........23 UPP ............25 USB-Anschluss........... 17 USB-Massenspeicher ....... 102 Verbleibende Batterieladung ...... 23 Verzögerung ......... 18, 60 Vierpolige Messungen ....Anhang24 Vierpolige Methode ......Anhang2 VIEW ............ 18, 23 HIOKI RM3548B984-00 Index...
  • Seite 181 Index HIOKI RM3548B984-00 Index...
  • Seite 182 HIOKI RM3548B984-00...
  • Seite 183 HIOKI RM3548B984-00...
  • Seite 184 HIOKI RM3548B984-00...
