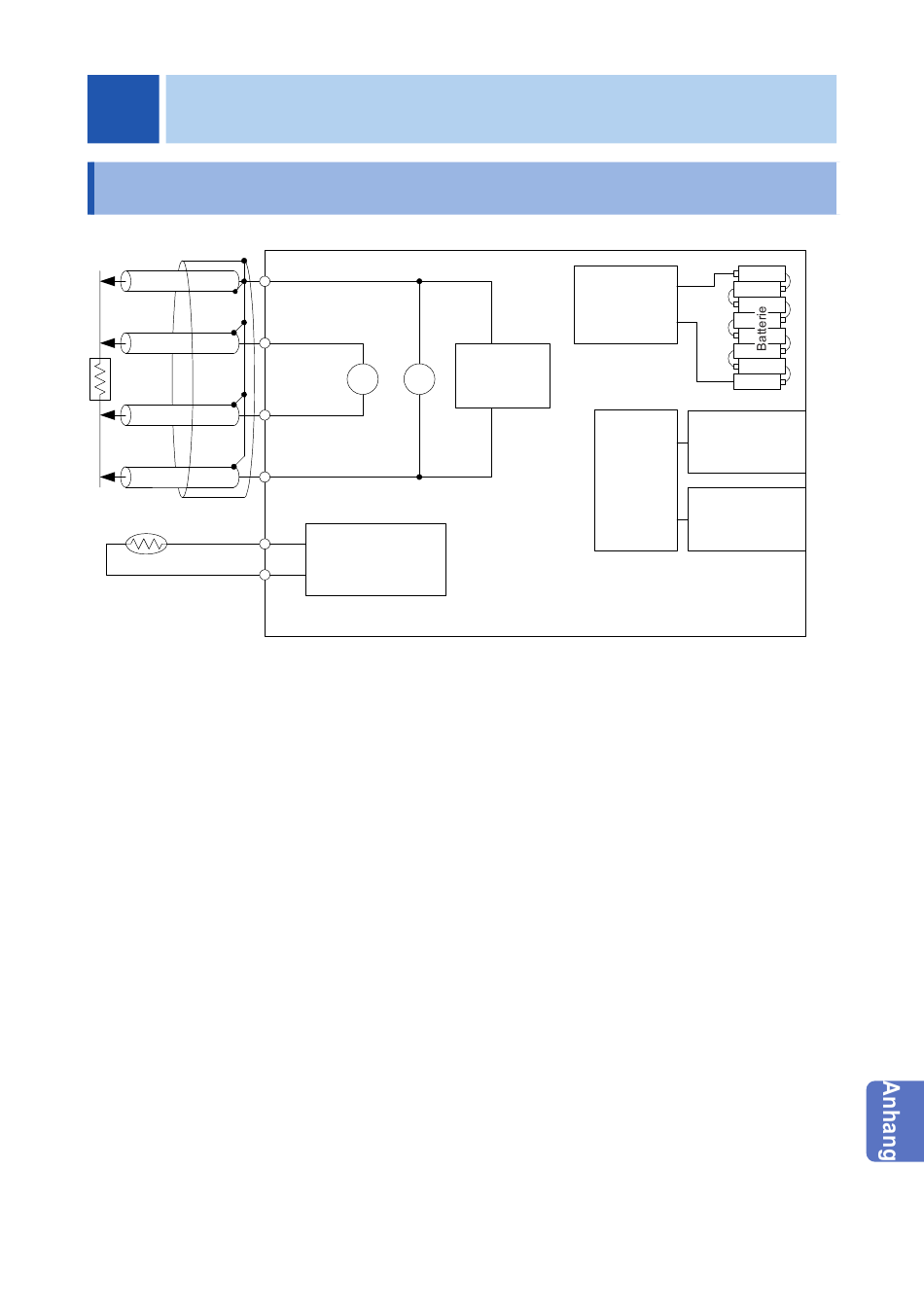

Anhang 1 Blockschaltbild

QTM
• Legen Sie vom SOURCE B- zum SOURCE A-Anschluss durch den Messbereich
festgelegten Konstantstrom an und messen Sie die Spannung zwischen dem
SENSE B- und SENSE A-Anschluss. Der Widerstandswert ( R = V/I ) wird ermittelt,
indem die gemessene Spannung ( V ) durch den Wert des Konstantstroms ( I ) geteilt
wird. (A, B)
• Der Stromkreis der konstanten Stromquelle und des Voltmeters wurde so
entwickelt, dass er nicht leicht durch Kontaktwiderstand beeinflusst werden kann.
• Während einer Messung wird überwacht, ob ein normaler Konstantstromfluss im
Messobjekt vorhanden ist. (C)
• Zusätzlich zum Widerstand wird mit einem Thermistor-Temperatursensor (Z2002
Temperatursensor) gleichzeitig die Temperatur gemessen. Die gemessene
Temperatur kann zum Korrigieren des Widerstandswerts verwendet werden. (D)
• Mit einem USB-Anschluss fungiert das Instrument als Massenspeichergerät. Daten
können problemlos auf einen PC exportiert werden. (E)
• Die optionale L2105 Befestigung des LED-Komparators kann zum Auswerten eines
Messergebnisses verwendet werden, ohne dass die Anzeige betrachtet werden
muss.
• Das Instrument wird mit acht LR6-Alkali-Batterien oder HR6-Nickel-Metallhydrid-
Batterien betrieben. Es ist kompakt, kann jedoch einen hohen Strom von 1 A für
Messungen mit einer Auflösung von 0,1 μ
SOURCE B
SENSE B
A
B
↑
V
SENSE A
SOURCE A
D
Temperatur-
messung
Messblock
HIOKI RM3548B984-00
Strom-
versorgung
C
Strom-
bildschirm
CPU
Steuerblock
Ω
verwenden. (A, G)
G
E
USB
F
Befestigung
des LED-
Komparators
