Messleitungsoptionen

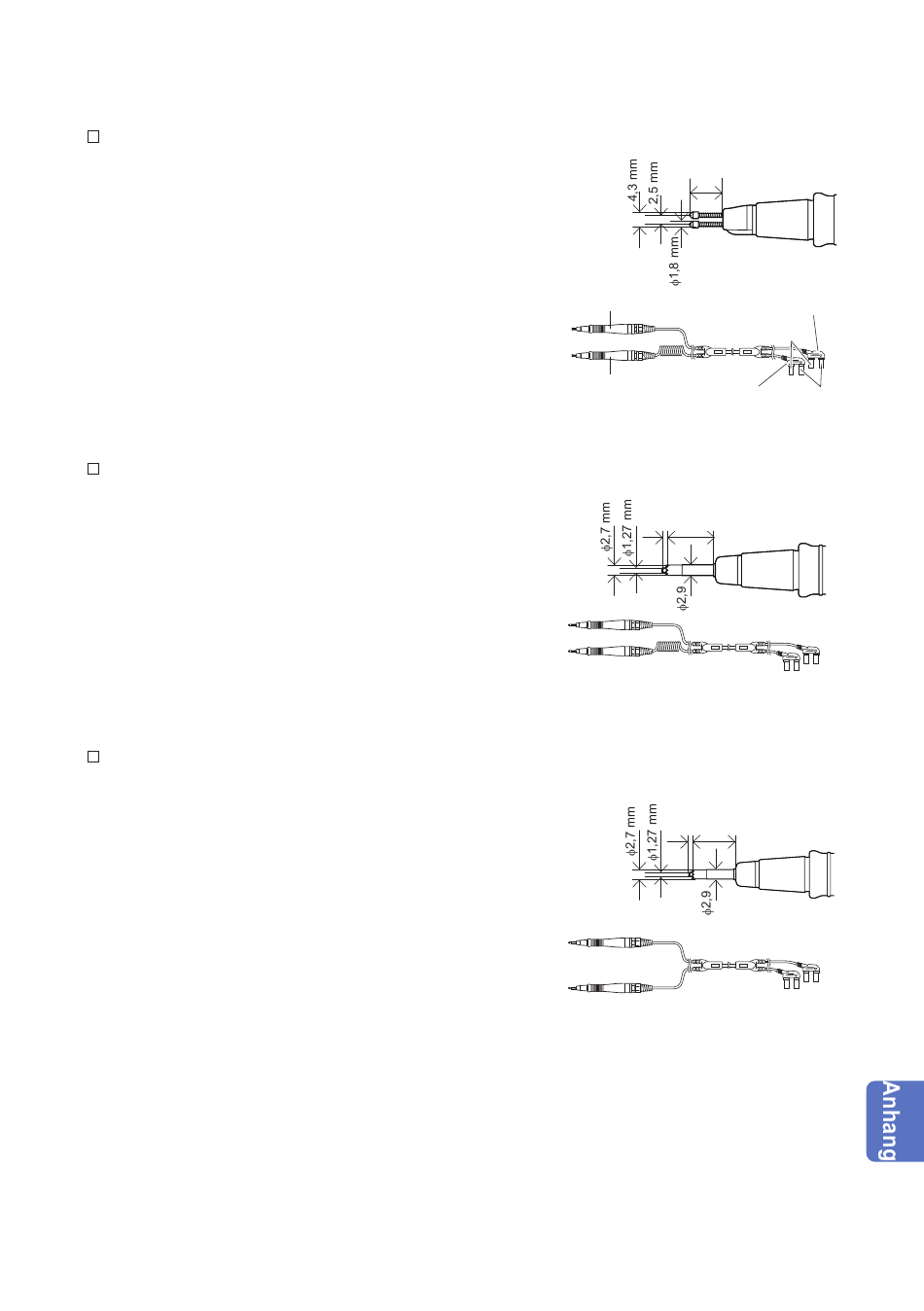

9772 Messleitung mit Prüfspitzen
Die Messung kann ausgeführt werden, indem diese
9,15 mm
Leitung auf das Messobjekt gedrückt wird. Die Stifte
dieser Leitung sind parallel zueinander ausgerichtet. Da
im Vergleich zur 9465-10 ein größerer Abstand zwischen
jedem Stift vorhanden ist, ist es unwahrscheinlicher,
dass diese Stifte durch die Stromverteilung beeinflusst
werden.
Messfühler (rot)
Bananenstecker (rot)
Siehe „3 Breitere/dickere Messobjekte" (S. Anhang21).
SOURCE
Länge von der Gabelung bis zum Messfühler:
ca. 100 mm (rot), maximal 550 mm (schwarz)
Messfühler (schwarz)
Länge vom Stecker bis zur Gabelung: ca. 1660 mm
Bananenstecker (schwarz)
SENSE
Ursprünglicher Kontaktdruck: ca. 60 g
Gesamtverdichtungsdruck: ca. 230 g (Hub: 3 mm)
9465-10 Messleitung mit Prüfspitzen
Die Messung kann ausgeführt werden, indem diese
Leitung auf das Messobjekt gedrückt wird.
1 mm
13,5 mm
Bei der Koaxialstruktur ist der SENSE-Anschluss in
der Mitte, während sich der SOURCE-Anschluss am
äußeren Rand befindet.
Länge von der Gabelung bis zum Messfühler: ca. 100 mm
(rot),
maximal 550 mm (schwarz)
Länge vom Stecker bis zur Gabelung: ca. 1660 mm
Ursprünglicher Kontaktdruck: ca. 190 g
Gesamtverdichtungsdruck: ca. 250 g (Hub: 1 mm)
9465-11 Messleitung mit Prüfspitzen
Die 9465-11 verfügt über eine lange schwarze
verzweigte Ableitung, damit Sie Messungen zwischen
1 mm
Punkten vornehmen können, die bis zu 2 m voneinander 13,5 mm
entfernt sind, indem Sie die Stifte dagegen drücken.
Sie verfügt über eine Koaxialkonstruktion, wobei
der Innenleiter mit dem SENSE-Anschluss und der
Außenleiter mit dem SOURCE-Anschluss verbunden
ist.
Länge von der Gabelung bis zum Messfühler: ca. 45 mm
(rot), 2000 mm (schwarz)
Länge vom Stecker bis zur Gabelung: ca. 1660 mm
Ursprünglicher Kontaktdruck: ca. 190 g
Gesamtverdichtungsdruck: ca. 250 g (Hub: 1 mm)
