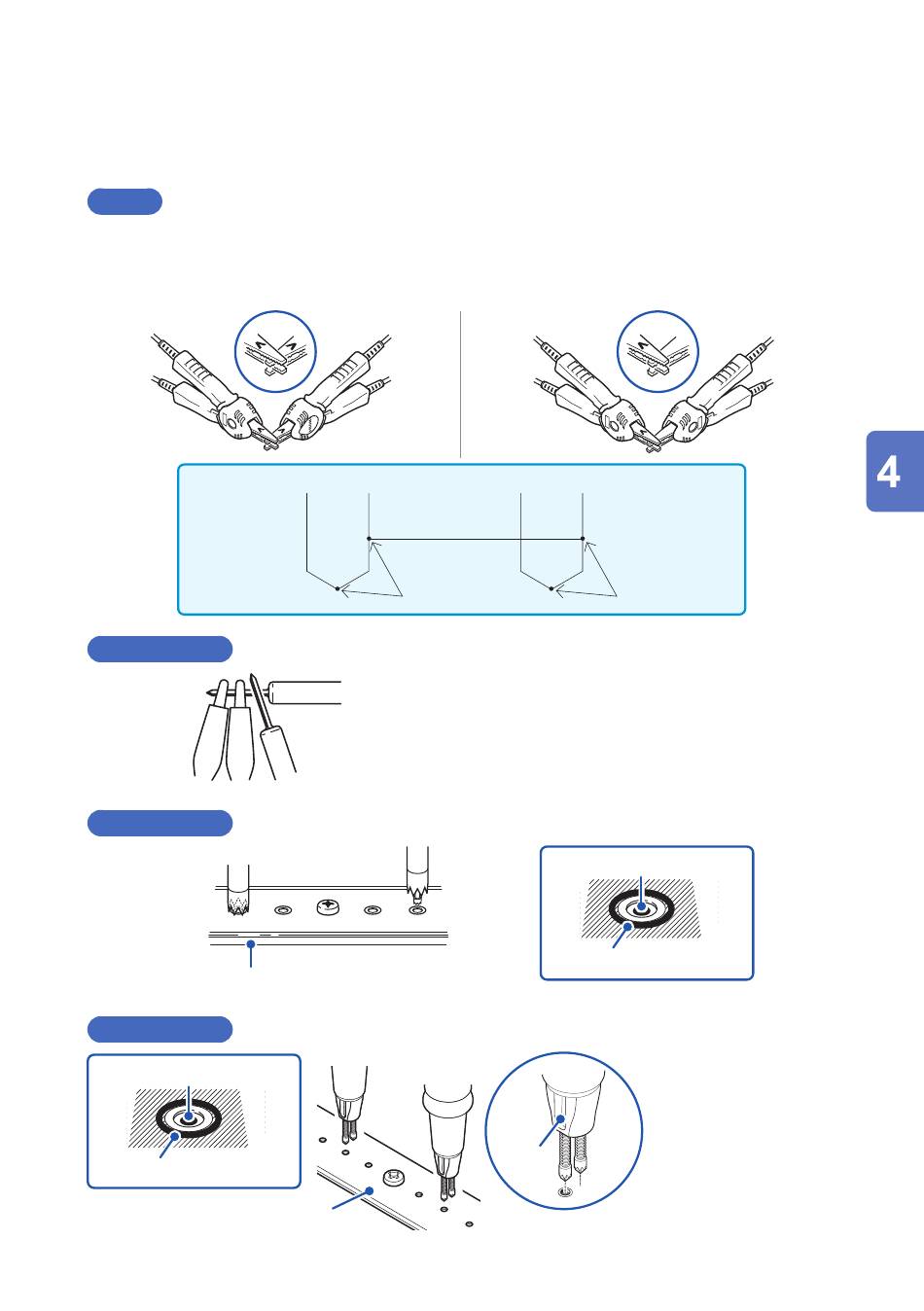

Ausführen des Nullabgleichs
1
Schließen Sie die Messleitungen kurz.
L2107
Richtig
Richten Sie die V-Symbole auf den Klemmen aus.
SENSE
SOURCE
Rot
SENSE-A
9453 (Option)
9465 (Option)
9454 Lineal für Nullabgleich (optional)
9772 (Option)
Kontakt zum SENSE-Anschluss
Kontakt zum SOURCE-Anschluss
9454 oder Z5038 Lineal für
Nullabgleich (optional)
Falsch
SENSE
SOURCE SOURCE
Schwarz
SENSE-B SOURCE-A
Anschließen
Führen Sie den Nullabgleich aus und positionieren
Sie dazu die Krokoklemmen außen und den Stift der
Leitung innen.
HIOKI RM3548B984-00
Verwendung des Nullabgleichs
SENSE
Rot
SOURCE-B
Anschließen
Kontakt zum SENSE-Anschluss
Kontakt zum SOURCE-Anschluss
Bei dem Stift auf der
SENSE-Seite wird eine
Leitung an das Basisteil
angeschlossen.
Stellen Sie bei der
Leitung
Ausführung des
Nullabgleichs sicher,
dass diese Leitung an
allen Stiften in dieselbe
Richtung zeigt.
SOURCE
SENSE
Schwarz
