Instabile Messwerte
2
Vielpunktkontakte mit Messleitungen mit Klemmen

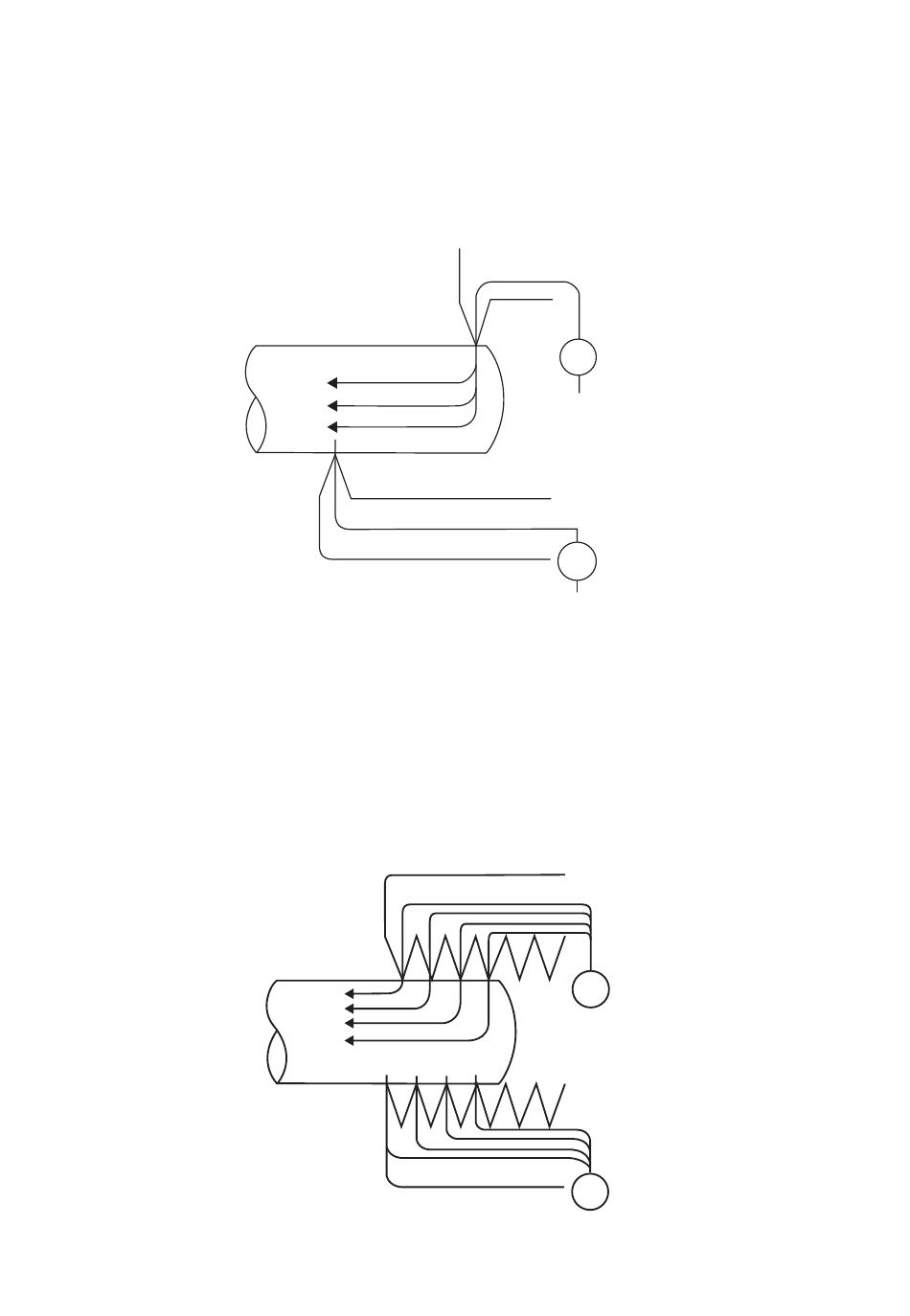

Die idealen Bedingungen für vierpolige Messungen werden in Abb. 5 dargestellt:
Strom fließt vom entfernten Messfühler und Spannung wird bei einheitlicher
Stromverteilung erkannt.
SOURCE (Stromquelle)
↑
V
SENSE (Spannungserkennung)
Abb. 5 Ideale vierpolige Methode
Zur Erleichterung der Messung haben die Spitzen der L2107 Messleitungen mit
Klemmen Zacken. Wenn eine Klemme wie in Abb. 6 dargestellt erweitert wird,
fließt Messstrom aus verschiedenen Punkten und an mehreren Punkten wird
Spannung erkannt. In diesen Fällen variiert der Messwert entsprechend der
Gesamtkontaktfläche.
SOURCE (Stromquelle)
↑
V
SENSE (Spannungserkennung)
Abb. 6 Messung mit den L2107 Messleitungen mit Klemmen
