Hioki RM3548-50 Bedienungsanleitung Seite 165

Instabile Messwerte
(Anlegen eines Stroms von 1 A an Punkten an den Kanten und Aufzeichnen
von äquivalenten Linien mit elektrischem Potential alle 50 μV)

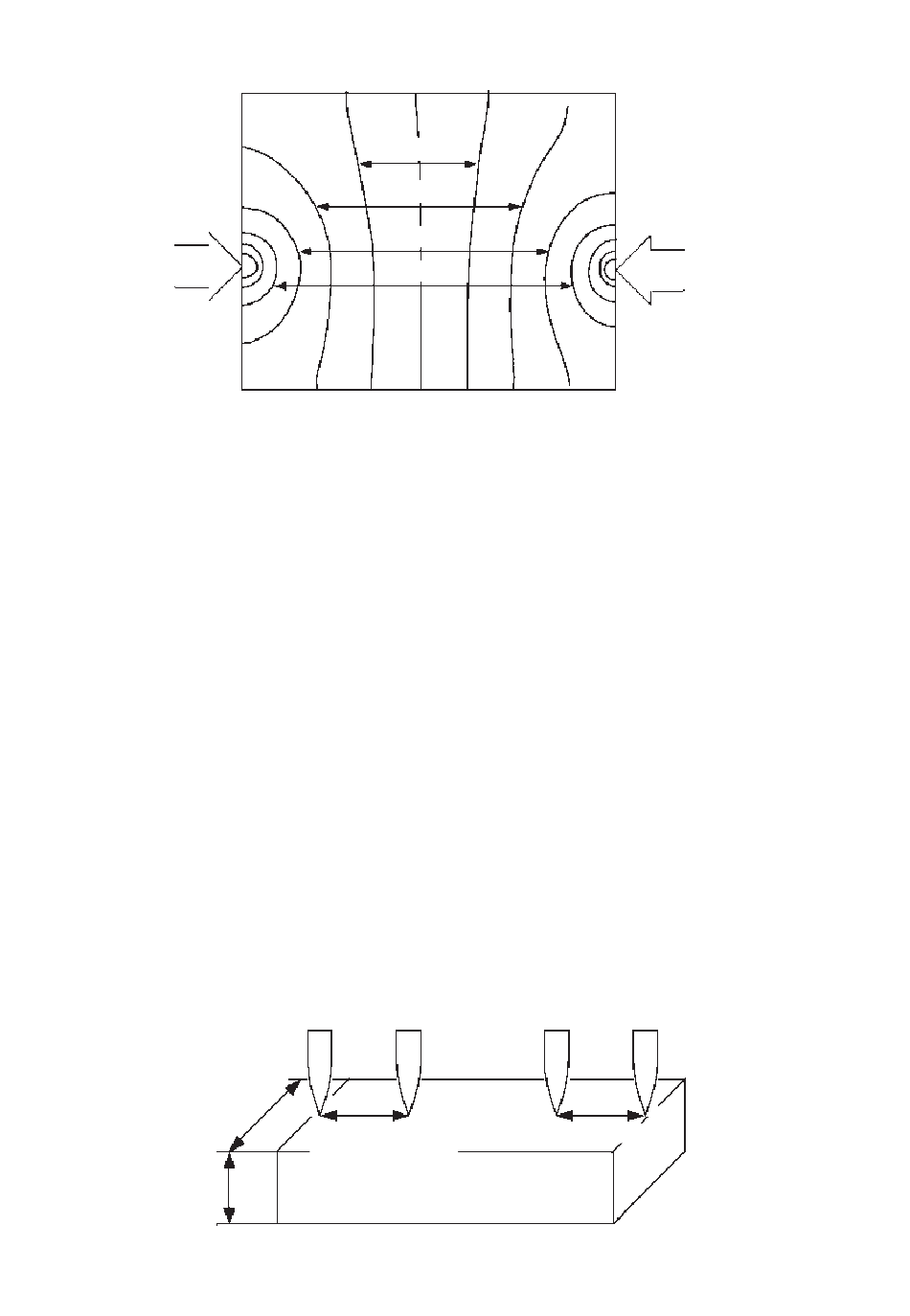

Abb. 8 Leitungen mit elektrischem Potential eines Metalllineals
Abb. 8 zeigt ein Beispiel für das Aufzeichnen der äquivalenten Linien mit elektrischem
Potential eines Metalllineals. Ähnlich wie bei dem Verhältnis zwischen der
Verteilung von Atmosphärendruck und Wind bei einem Wettervorhersagediagramm
ist die Stromdichte an Orten, an denen die äquivalenten Linien mit elektrischem
Potential wenig Abstand zueinander haben, höher und an Orten, an denen sie
großen Abstand zueinander haben, niedriger. Mithilfe dieses Beispiels wird
gezeigt, dass die Neigung des elektrischen Potentials um die Strom anwendenden
Punkte herum größer ist. Dieses Phänomen wird durch eine hohe Stromdichte,
während sich der Strom auf dem Metalllineal ausbreitet, verursacht. Aufgrund
dieses Phänomens sollten Messwerte auch dann relativ unterschiedlich
sein, wenn sich die Verbindungspositionen nur leicht unterscheiden, wenn
Spannungserkennungsanschlüsse (von Messfühlern) neben Strom anwendenden
Punkten positioniert werden.
Zur Vermeidung der Auswirkungen dieses Phänomens wird die Erkennung
von Spannung im Inneren von Strom anwendenden Punkten empfohlen. Im
Allgemeinen kann, wenn der Spannungserkennungspunkt weiter im Inneren des
Stromanwendungspunktes als die Breite ( B ) und Dicke ( d ) des Messobjekts ist,
als einheitlich angesehen werden. Wie in Abb. 9 dargestellt sollten die SENSE-
Anschlüsse innen mit einem Abstand von mindestens 3 B oder 3 D mm von den
SOURCE-Anschlüssen liegen.
W
t
Abb. 9 Positionen der Messfühler auf einem breiteren/dickeren Messobjekt
22
Anhang
0,1m
0,2m
0,3m
0,4m
(B300 mm × L370 mm × D0,4 mm)
SOURCE A SENSE A
SOURCE B
Über 3 B , 3 d
HIOKI RM3548B984-00
Ω
Ω
Ω
Ω
SENSE B
Über 3 B , 3 d
Anlegen von Strom
SOURCE B
