Anhang 3 DC-Methode und AC-Methode

Es existieren zwei Typen von Widerstandsmessungen (oder Impedanzmessungen): DC und
AC.
• DC-Typ
Widerstandsmessgeräte RM3542, RM3543, RM3544, RM3545, RM3545A, RM3548,
RM3548-50
Übliche digitale Multimeter
Übliche Isolationstester
• AC-Typ
Akkutestgeräte 3561, BT3562, BT3563, BT3554
Übliche LCR-Meter
DC-Widerstandsmessgeräte werden häufig für die Messung von Universalwiderständen,
Wicklungswiderständen, Kontaktwiderständen, Isolationswiderständen etc. verwendet.
Der DC-Typ besteht aus einer DC-Stromversorgung und einem DC-Voltmeter. Zwar
erleichtert ihr einfacher Stromkreis die Erhöhung der Genauigkeit, jedoch sind sie anfällig
für Messfehler durch elektromotorische Kraft, die im Messweg vorhanden sein kann.
Der AC-Typ wird verwendet, wenn eine Messung mit Gleichstrom nicht möglich ist,
einschließlich Messungen von Induktoren, Kondensatoren und Batterieimpedanz. Ein
AC-Widerstandsmessgerät wird im Wesentlichen nicht von elektromotorischer Kraft durch
Gleichstrom beeinflusst, da es über eine AC-Stromversorgung und einen AC-Voltmeter
verfügt. Es muss jedoch unbedingt beachtet werden, dass ein AC-Widerstandsmessgerät,
beispielsweise aufgrund eines in den äquivalenten Serienwiderstand einer Spule
eingefügten Eisenverlusts, einen anderen Messwert als ein DC-Widerstandsmessgerät
anzeigen kann.

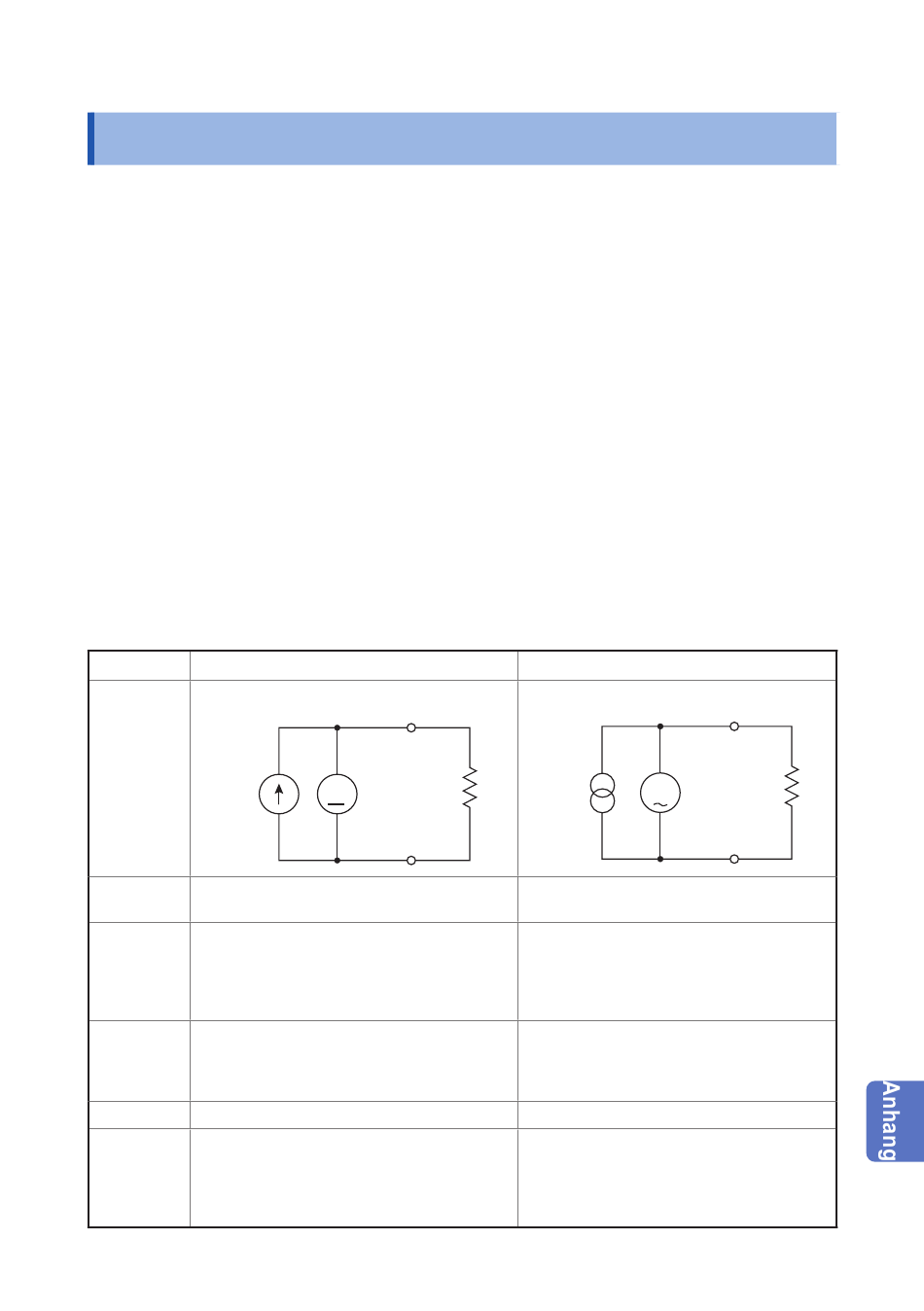

DC-Widerstandsmessgeräte
Messsignal Gleichstrom
der
Erkennungs-
spannung
DC-Strom-
versor-
gung
Vorteile Hochpräzise Messungen möglich
Nachteile Einflüsse durch elektromotorische Kraft, da
eine mit Gleichstrom vorgespannte Messung
nicht möglich ist. (Jedoch kann die OVC-
Funktion zum Kompensieren thermischer
EMK verwendet werden.)
Anwendun- Gleichstrom-Widerstand von Wicklungen
gen wie Transformatoren und Motoren,
Kontaktwiderstand, Isolationswiderstand und
Leiterbahn-Widerstand
Messbereich 10 -8 bis 10
Messinstru- Widerstandsmessgeräte: RM3542 bis
mente von
Hioki DMM:
Isolationstester:
DC-Voltmete
V
16
RM3548-50
3237 bis 3238
Serie IR4000,
Serie DSM
HIOKI RM3548B984-00
DC-Methode und AC-Methode
AC-Widerstandsmessgerät
Wechselstrom
r
AC-Strom-
versor-
R
gung
X
Reaktanzmessungen ohne Einflüsse durch
elektromotorische Kraft möglich
Erhöhen der Genauigkeit ist schwierig
Elektrochemische Messung von
Batterieimpedanz, Induktoren und
Kondensatoren
10 -3 bis 10 8
Akkutestgeräte:
3561, BT3562, BT3563, BT3554
LCR-Meter:
IM3570, IM3533, IM3523 etc.
AC-Voltmeter
V
R
X
3
