Nullabgleich
Tabelle 2: Bei Nullabgleich verwendete Verbindungsmethoden mit Messleitungen mit Klemmen
Verbin-
dungsme-
thode
SENSE
SOURCE
Leitungs-
SENSE A
spitze
SOURCE A
Ersatz-
SENSE A
stromkreis
SOURCE A
Verformter
Ersatz-
stromkreis
SOURCE A
Als Ver-
bindungs-
methode
für Nullab-
gleich
So führen Sie den Nullabgleich mit dem 9454 oder Z5038 Lineal für Nullabgleich
aus
Bei der Ausführung des Nullabgleichs können keine Metalllineale oder ähnliche
Objekte als Ersatz für das Lineal für Nullabgleich verwendet werden.
Das Lineal für Nullabgleich ist nicht einfach nur ein Metalllineal. Es besteht aus zwei
Schichten, die an einer Stelle verschraubt sind. Das Lineal für Nullabgleich dient der
Ausführung des Nullabgleichs wie bei der 9465-10 Messleitung mit Prüfspitzen.

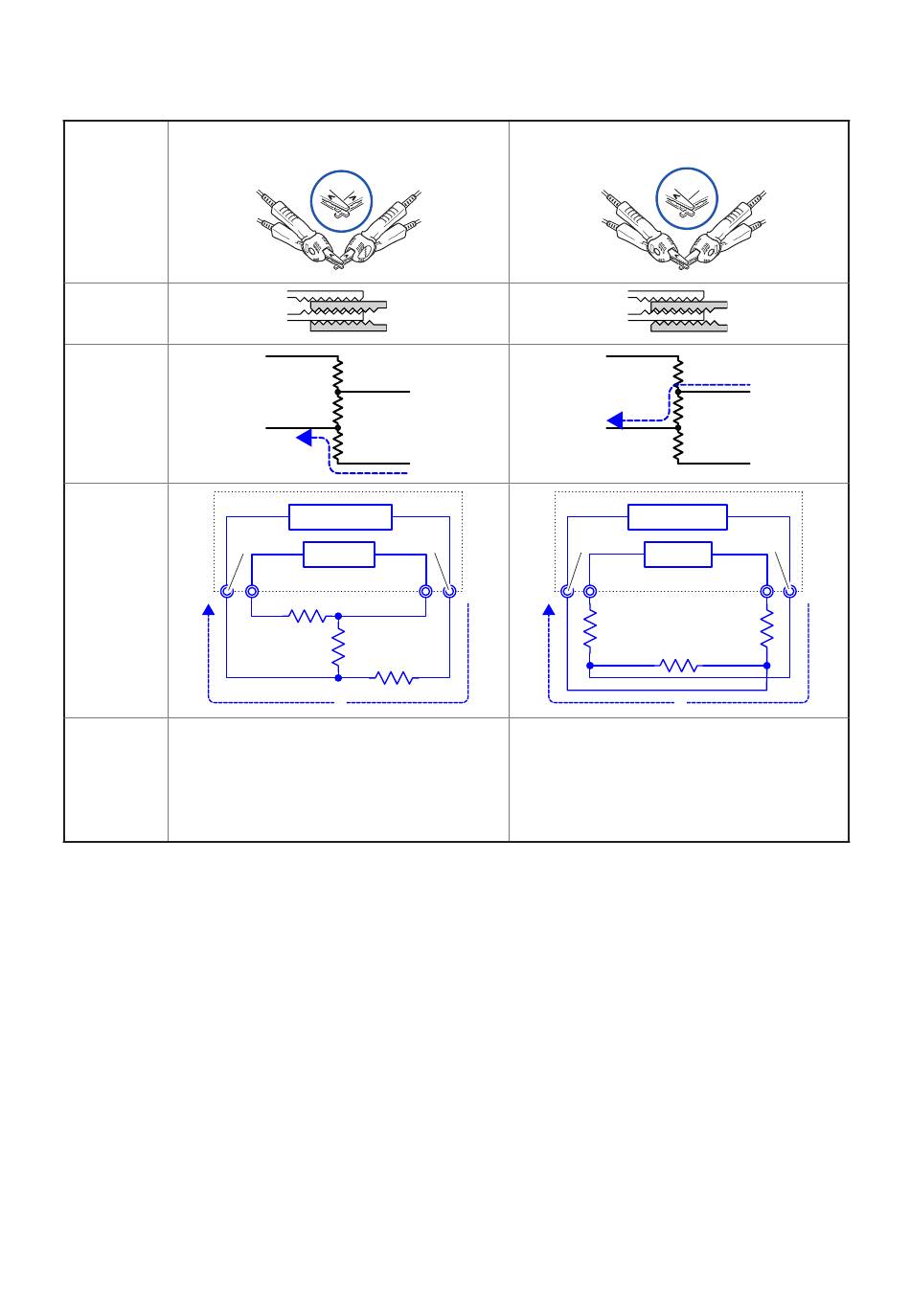

Tabelle 3 zeigt Querschnittansichten und Ersatzstromkreise der zwei
Verbindungsmethoden: Verbinden der Messleitung mit Prüfspitzen mit dem Lineal für
Nullabgleich, und Verbinden desselben mit einem Metalllineal oder einem ähnlichen
Objekt. Tabelle 1 (a) (S. Anhang13) zeigt die
Verbindung unter Verwendung des Lineals für Nullabgleich, die zu 0 V zwischen
SENSE A und SENSE B führt. Hingegen zeigt Tabelle 1 (b) (S. Anhang13) die Verbindung
unter Verwendung eines Metalllineals oder eines ähnlichen Objekts, wodurch
zwischen SENSE A und SENSE B nicht 0 V erreicht wird.
