3. Ovládání řídicí jednotky
▪
Níže uvedené informace odpovídají verzím řídicích aplikací, které jsou k dispozici k datu vydání
dokumentu. Jiné dřívější nebo pozdější verze se mohou mírně lišit v obsahu vyloženém v tomto
POZNÁMKA
oddílu.
▪
Obrazovky nebo jejich obsah se nemusí v závislosti na modelu tepelného čerpadla a nastavení
provedeném servisním technikem zobrazovat.
▪
Pokud se při vstupu do menu objeví tato obrazovka, znamená to, že servisní technik funkci zablokoval.
3.1. Ovládací panel
Na ovládacím panelu tepelného čerpadla je displej s šesti tlačítky, jak znázorňuje následující obrázek. Tlačítka slouží k přechodu mezi
jednotlivými uživatelskými menu a k úpravě parametrů.
Obecné funkce každého tlačítka a provoz jsou uvedeny dále.
Do menu ALARMY je možné přímo vstoupit z kterékoliv části menu.
Do seznamu menu uživatele je možné přímo vstoupit z kterékoliv části aplikace.
Uživatel se může vrátit do předchozího menu z kterékoliv části aplikace.
Šipky slouží k pohybu uživatele po různých menu.
Umožňují uživateli pohybovat se z jedné obrazovky na jinou v rámci menu.
Slouží k úpravám nastavení parametrů na obrazovce.
Přes hlavní menu se upravují výstupní teploty. Šipka
Pomocí této šipky se uživatel přesouvá do zvoleného menu.
Slouží k pohybu mezi nastavitelnými parametry v rámci stejné obrazovky.
Slouží k přístupu do INFORMAČNÍHO menu z hlavní obrazovky.


5h

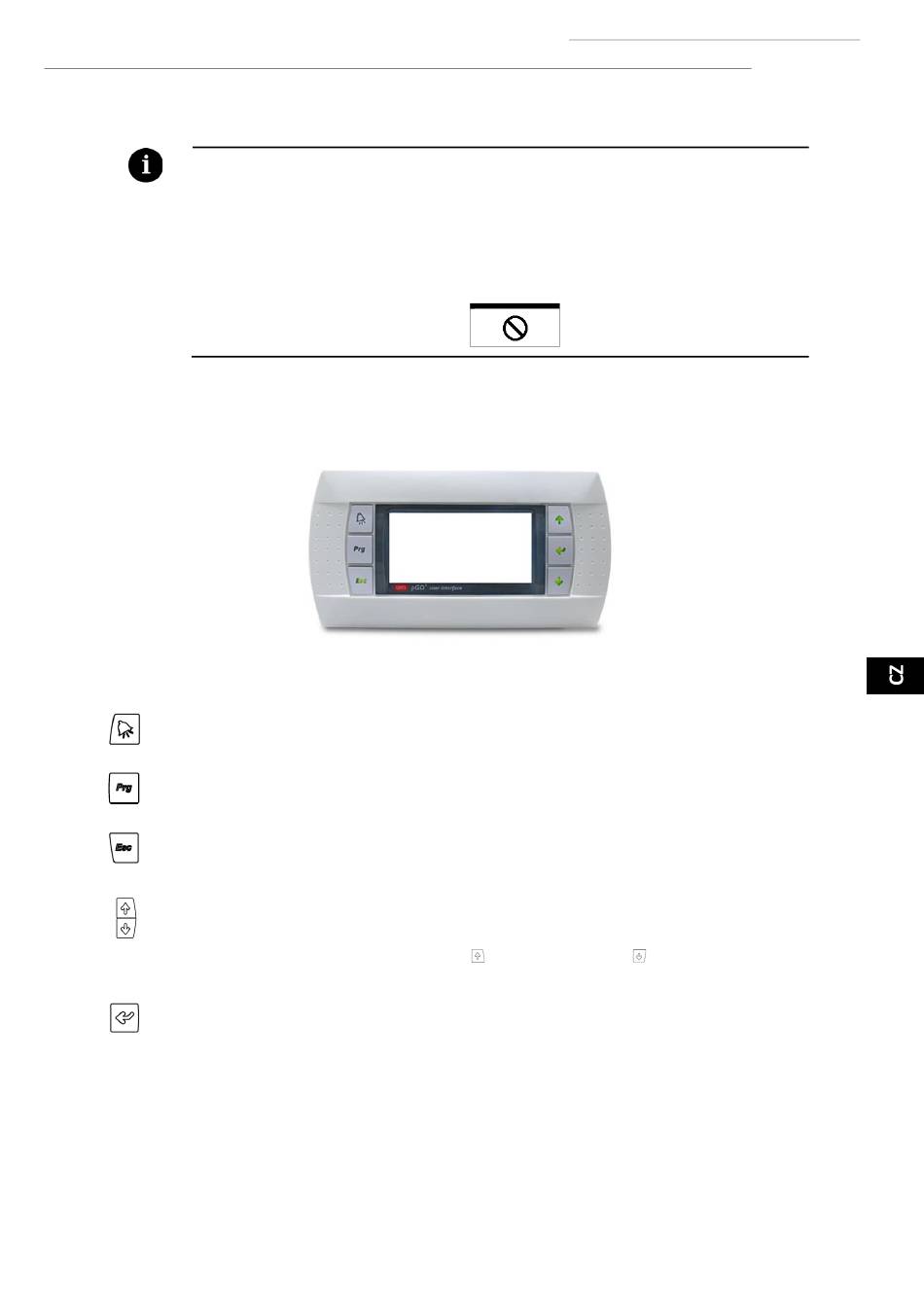

Obrázek 3.1. Ovládací panel
slouží pro zvýšení a šipka
191
Uživatelská příručka
pro snížení teploty.
