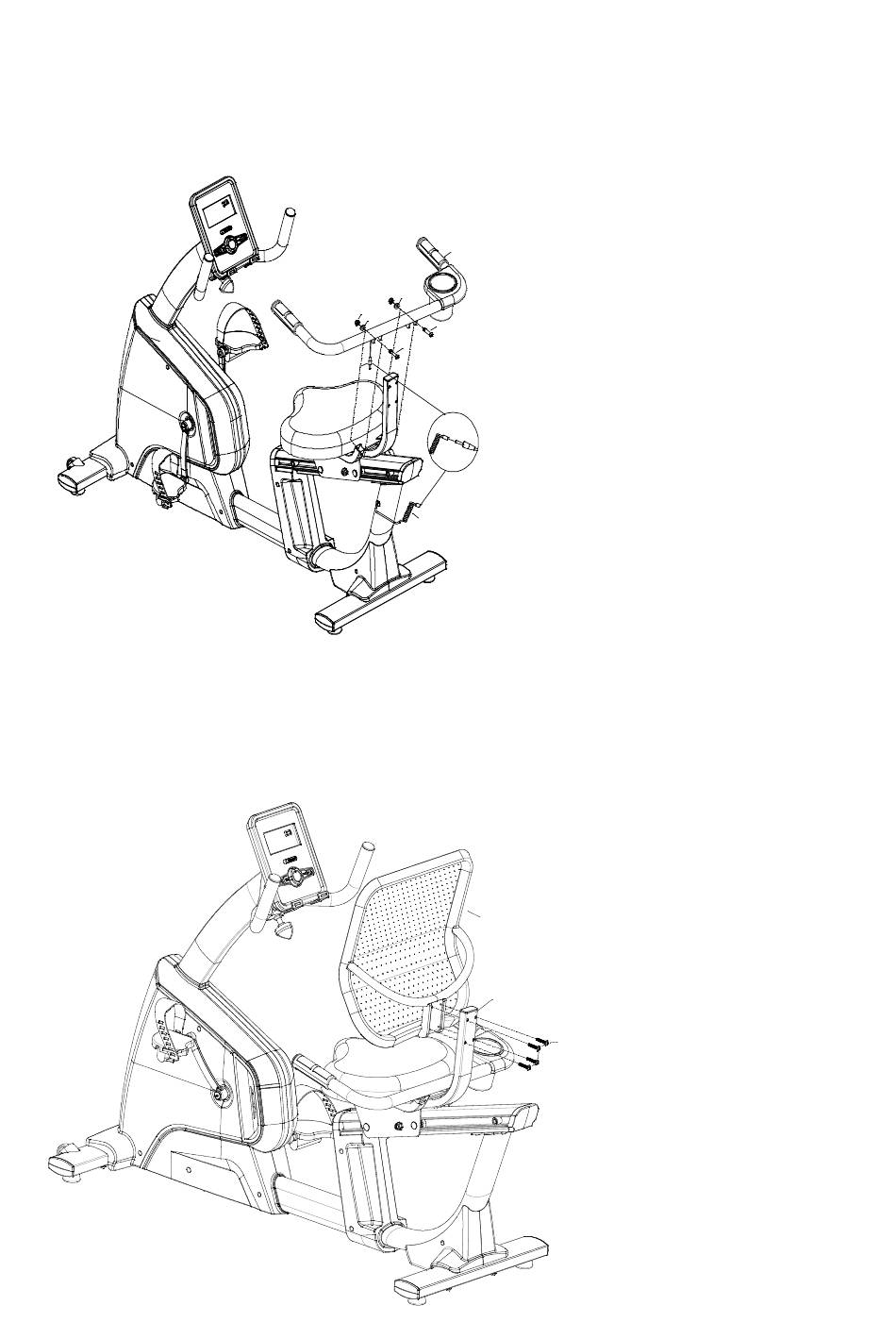

KROK 10
1. Zamontuj uchwyt pomiaru pulsu (6) do siedzenia za pomocą śruby (24), nakrętki (42) i podkładki (34).
2. Połącz przewód pomiaru pulsu (88) i (87). Tak jak pokazano na rysunku poniżej.
6
34
42
34
24
24
88
87
KROK 11
Zamontuj oparcie (61) do kolumny oparcia (11) za pomocą śruby (23).
61
11
23
KROK 12
Podłącz wtyczkę tak jak to pokazano na rysunku poniżej. Montaż ukończony.
