HMS i console R5814 Gebrauchsanleitung Seite 40

90
91
92
93 Imbusový šroub se závitem
94 Imbusový šroub se závitem
95 Imbusový šroub se závitem
96
97
98
99 Šroub s plným závitem Philips M5*20
100 Šestihranná samojistící matice M10
101
102

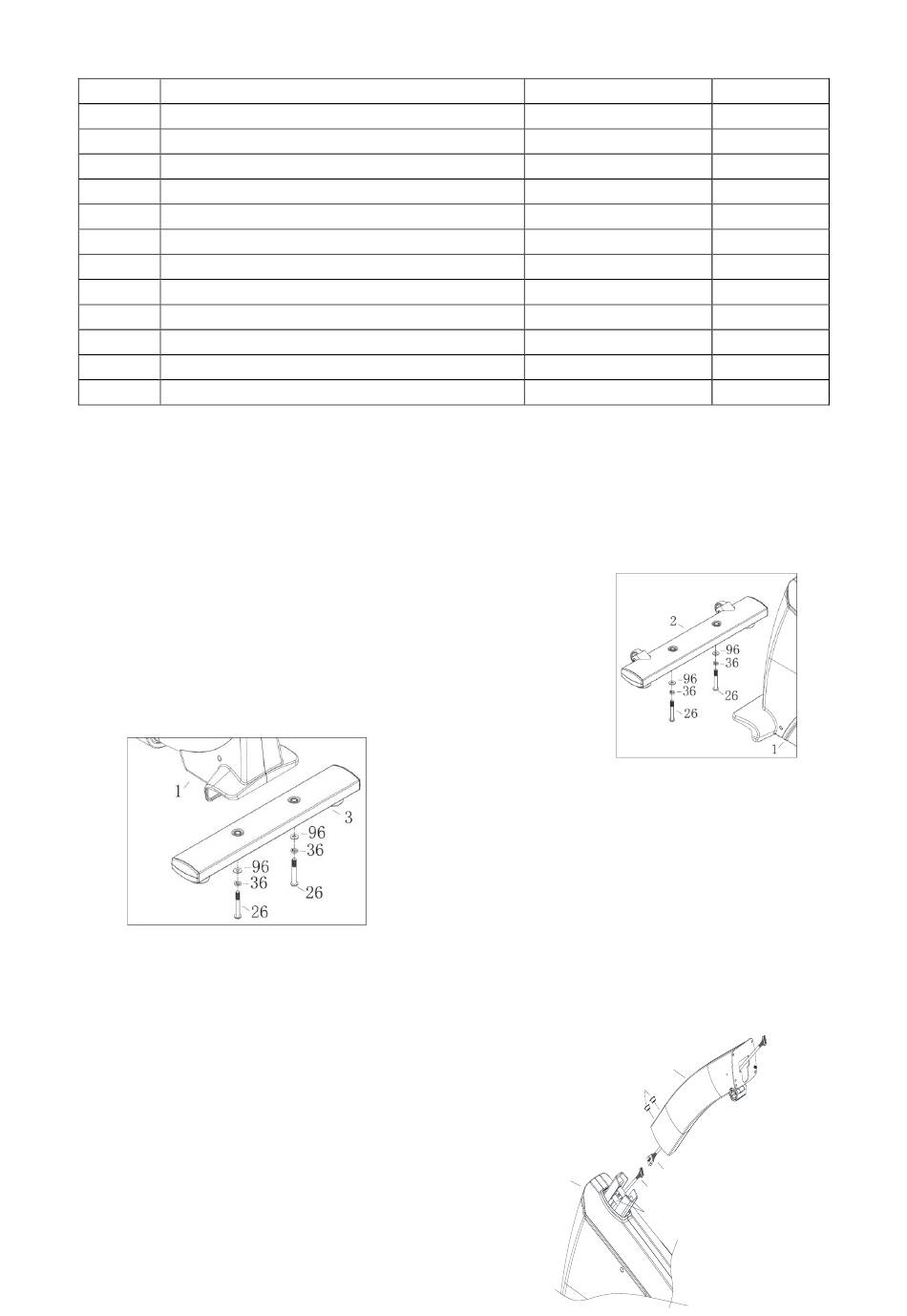

Krok 1:
1. Připevněte přední stabilizátor (2) k hlavnímu rámu (1) pomocí pružinové
podložky (36), rovné podložky (96) a imbusového šroubu s půlzávitem (26).
Krok 2:
1. Připevněte zadní stabilizátor (3) k hlavnímu rámu (1) pomocí pružinové
podložky (36), rovné podložky (96) a imbusového šroubu s půlzávitem (26).
Krok 3:
1. Spojte komunikační převod motoru (82) s počítačovým převodem z předního sloupku (83).
2. Připevněte přední sloupek (4) k hlavnímu rámu (1) pomocí plochého šroubu (25). Poté jej zakryjte pomocí zátky.
Našroubujte oba šrouby současně a zajistěte je otočením.
Čidlo pulsu
Pevný magnet
Řemen
Rovná podložka
Magnetický motor
Pružina
Držák láhve
Láhev
MONTÁŽ
M8x30
M6x15
M8x15
Φ10
4
76
83
1
82
25
2
1
1
2
7
8
4
1
1
5
2
1
1
