Procedimiento de instalación

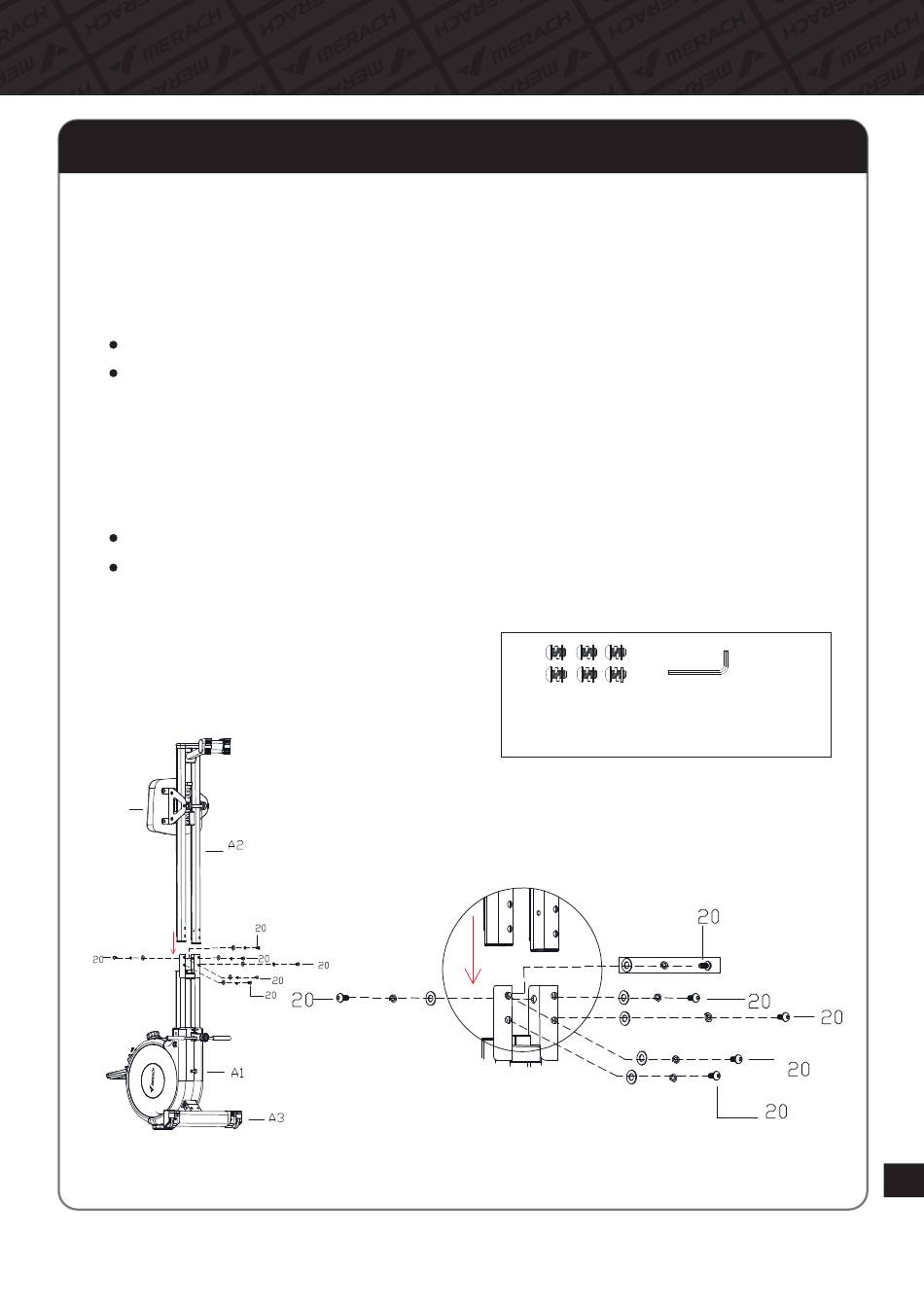

Paso 4:
A. Mantenga la máquina hacia arriba y luego atornille 2 Pernos de Cabeza Plana
de Enchufe Hexagonal(20) en el interior del conjunto del riel deslizante(A2) y
el marco principal(A1) como se muestra.
NOTA:
Sostenga el cojín(A7) con una mano para evitar que se caiga.
No apriete completamente los tornillos en el p
B. Atornille otros 4 Pernos de Cabeza Plana de Enchufe Hexagonal(20) en el
conjunto del riel deslizante(A2) y el marco principal(A1).
C. Finalmente, apriete todos los tornillos con la llave Allen(T2).
NOTA:
Se recomienda que dos personas lo ensamblen juntas.
Los pernos de Cabeza Plana de Enchufe Hexagonal(20) incluyen la arandela elástica y la
arandela plana.
A7
aso 4A.
#20 Pernos de Cabeza Plana de Enchufe Hexagonal
M8*20 X 6
T2 Llave Allen
