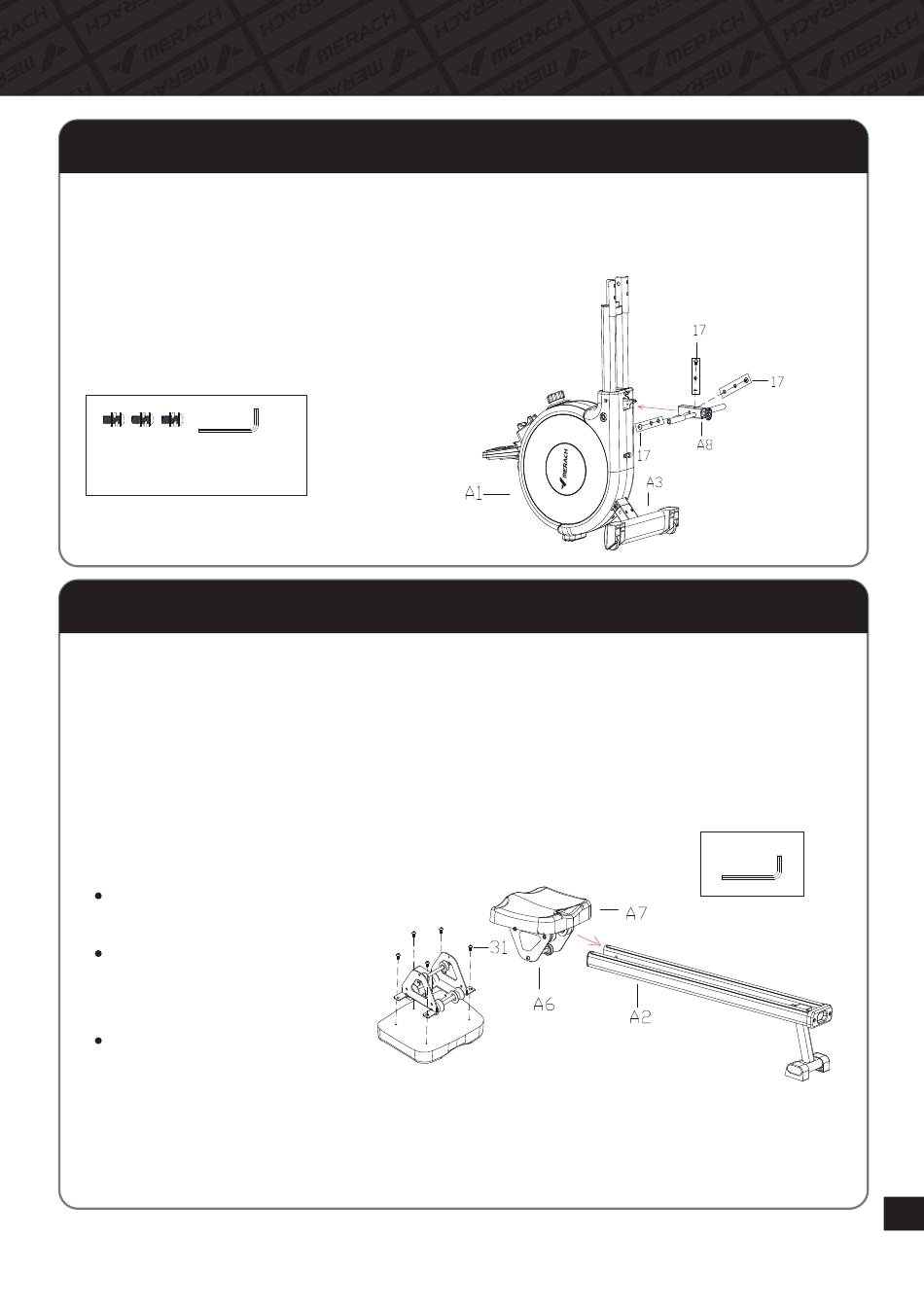

Procedura di installazione
Passaggio 2:
Avvitare l'assemblaggio del tubo di supporto(A8) nell'assemblaggio del telaio
principale(A1) con 3 bulloni a testa esagonale(17) e serrarli con la chiave Allen(T2).
NOTA:
I bulloni a testa esagonale(17)
includono le rondelle elastiche
e le rondelle piatte.
#17 Bulloni a Testa Esagonale
M6*15 X 3
T2 Chiave Allen
Passaggio 3:
A. Svitare i 4 bulloni a testa esagonale(31) preassemblati dal gruppo del cuscino
del sedile(A6) con la chiave Allen(T2).
B. Installare il cuscino(A7) sul gruppo del cuscino del sedile(A6) con i 4 bulloni a
testa esagonale(31).
C. Inserire il gruppo del cuscino del sedile(A6) nell'assemblaggio del binario di
scorrimento(A2).
NOTA:
I bulloni a testa esagonale(31)
sono preassemblati.
Come mostrato, mantenere il
gruppo del cuscino del sedile
(A6) nella giusta direzione.
Posizionare il gruppo del
cuscino del sedile(A6) nella
parte posteriore del binario
per facilitare il PASSO 4.
101
T2 Chiave Allen
