Merach Q1S Benutzerhandbuch Seite 36

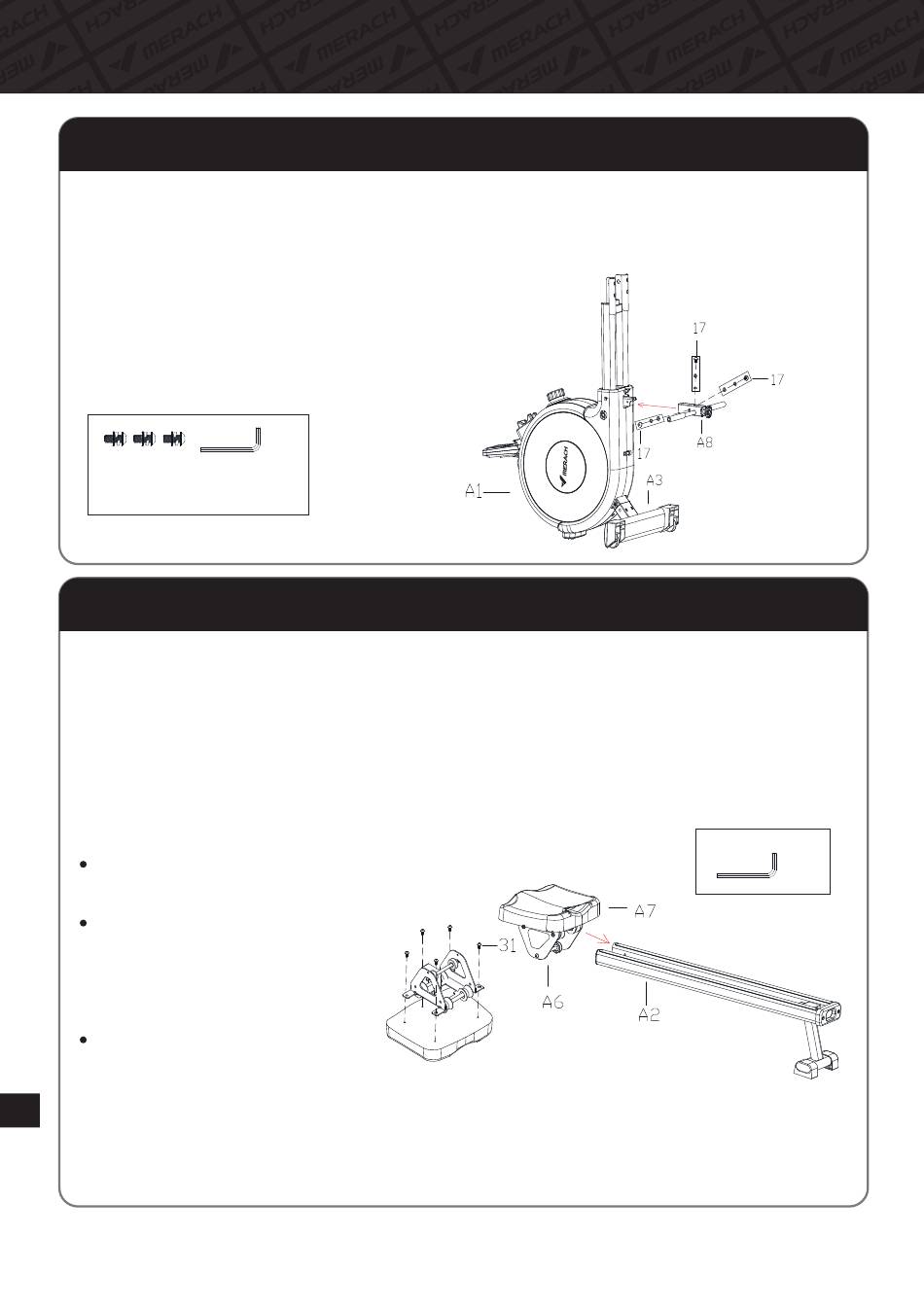

Schritt 2:
Schrauben Sie die Stützrohrmontage(A8) in die Hauptrahmenmontage(A1) mit 3
Stück Innensechskantschrauben(17) und ziehen Sie diese mit dem Inbusschlüssel
(T2) fest.
HINWEIS:
Die Innensechskantschrauben(17)
beinhalten die Federringe und
Unterlegscheiben.
#17 Innensechskantschrauben
M6*15 X 3
T2 Inbusschlüssel
Schritt 3:
A. Schrauben Sie die vormontierten 4 Stück Innensechskantschrauben(31) aus der
Sitzkissenassemblage(A6) mit dem Inbusschlüssel(T2) heraus.
B. Befestigen Sie das Kissen(A7) an der Sitzkissenassemblage(A6) mit den 4 Stück
Innensechskantschrauben(31).
C. Setzen Sie die Sitzkissenassemblage(A6) in die Schienenschienenmontage(A2) ein.
HINWEIS:
Die Innensechskantschrauben(31)
sind vormontiert.
Halten Sie die
Sitzkissenassemblage(A6)
wie gezeigt in die richtige
Richtung.
Platzieren Sie die
Sitzkissenassemblage(A6)
am hinteren Ende der Schiene,
um Schritt 4 zu erleichtern.
DE
Installationsverfahren
032
T2 Inbusschlüssel
