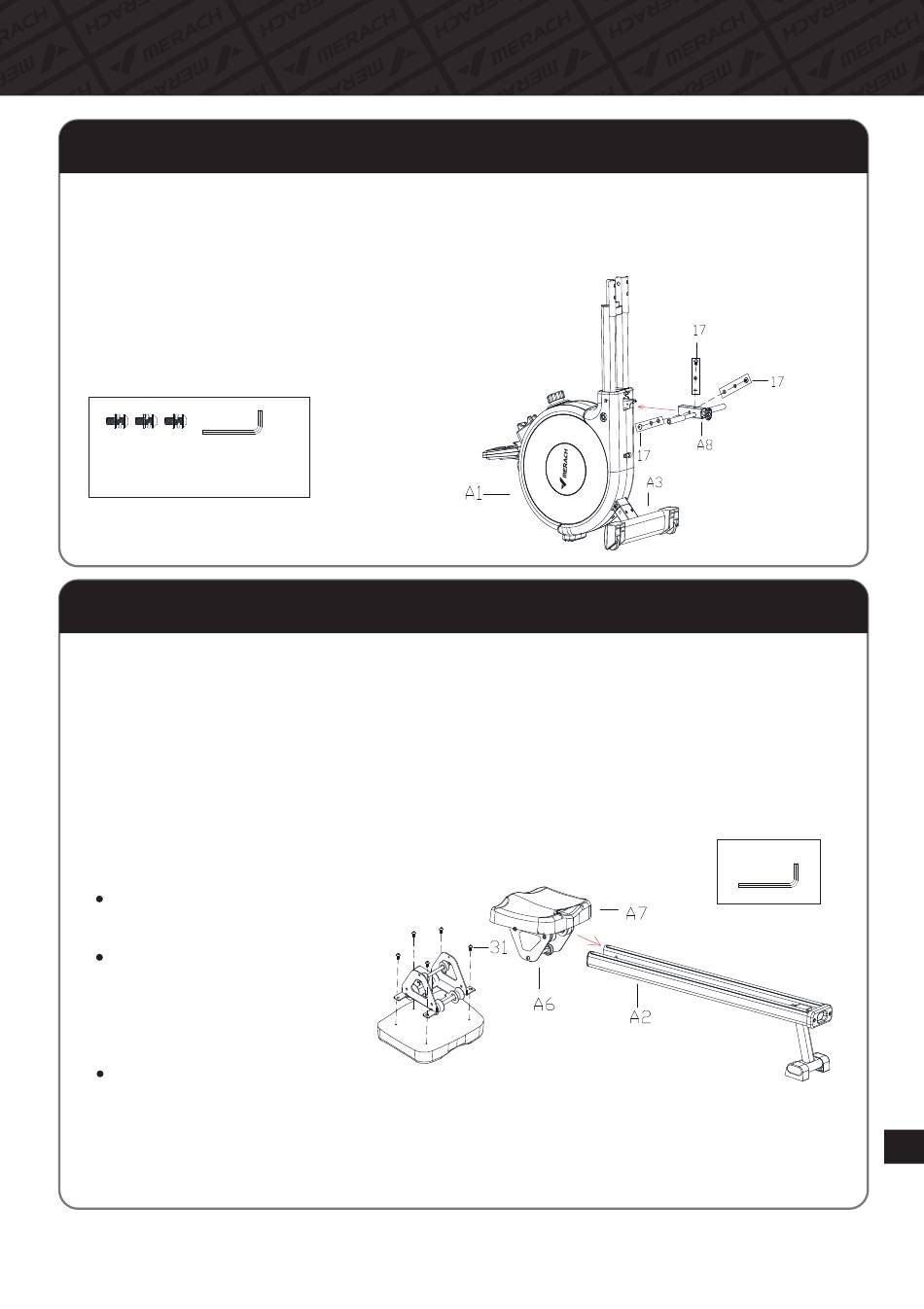

Étape 2:
Vissez l'enseblage du tube de support(A8) dans l'assemblage du cadre principal(A1)
avec 3 Boulons à tête hexagonale(17), et serrez-les avec la clé Allen(T2).
REMARQUE:
Les boulons à tête hexagonale(17)
comprennent les rondelles ressort
et les rondelles plates.
#17 Boulons à tête hexagonale
M6*15 X 3
T2 Clé Allen
Étape 3:
A. Dévissez les 4 boulons à tête hexagonale(31) pré-assemblés de l'ensemblage du
coussin de siège(A6) avec la clé Allen(T2).
B. Installez le coussin(A7) sur l'ensemblage du coussin de siège(A6) avec les 4
boulons à tête hexagonale(31).
C. Mettez l'ensemblage du coussin de siège(A6) dans l'ensemble du rail de
glissement(A2).
REMARQUE:
Les boulons à tête hexagonale(31)
sont pré-assemblés.
Comme indiqué, maintenez
l'ensemblage du coussin de
siège(A6) dans la bonne
direction.
Placez l'ensemble du coussin
de siège(A6) à l'arrière du rail
pour faciliter l'ÉTAPE 4.
Procédure d'installation
055
T2 Clé Allen
FR
