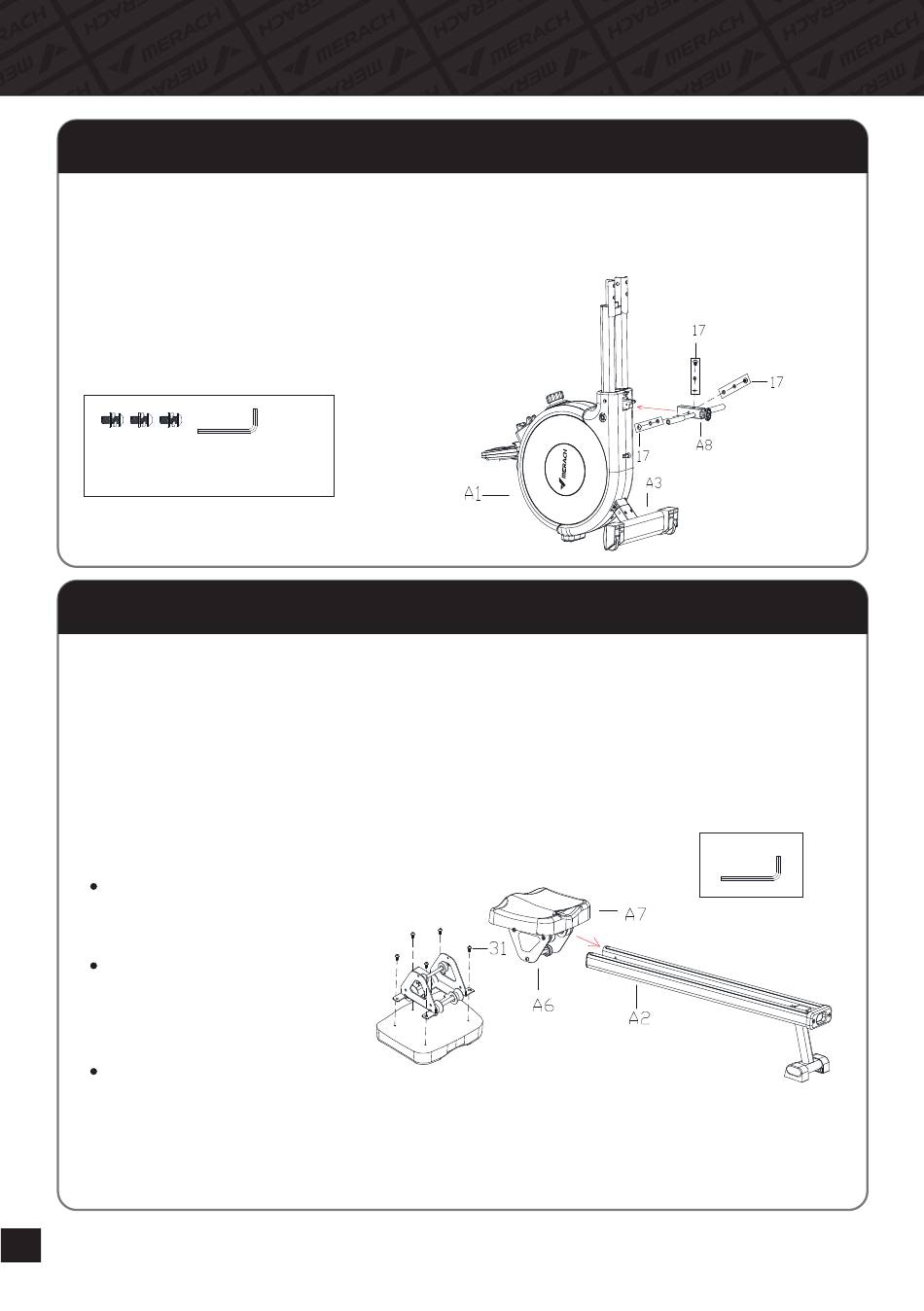

Stap 2:
Schroef de Steunbuis (A8) in het Hoofdframe (A1) met 3 Zeskankopschroeven
(17) en draai ze vast met de Inbussleutel (T2).
OPMERKING:
de Zeskankopschroeven (17)
komen inclusief Veerringen
en Platte Sluitringen.
#17 Zeskankopschroeven M6*15 X 3
T2 Inbussleutel
Stap 3:
A. Schroef de voorgemonteerde 4 Zeskankopschroeven (31) met de Inbussleutel
(T2) los van het Montage Zitkussen (A6).
B. Installeer het kussen (A7) op het Montage Zitkussen (A6) met de 4 zeskant-
kopschroeven (31).
C. Plaats het Zitje met Montage Zitkussen (A6) in de schuifrails (A2).
OPMERKING:
De Zeskantkopschroeven
(31) zijn voorgemonteerd.
Zoals afgebeeld, plaats het
Montage Zitkussen (A6) in de
juiste richting.
Plaats het Montage Zitkussen
(A6) aan de achterkant van
de rail zodat het gemakkelijk
glijdt.
NL
Installatieprocedure
124
T2 Inbussleutel
