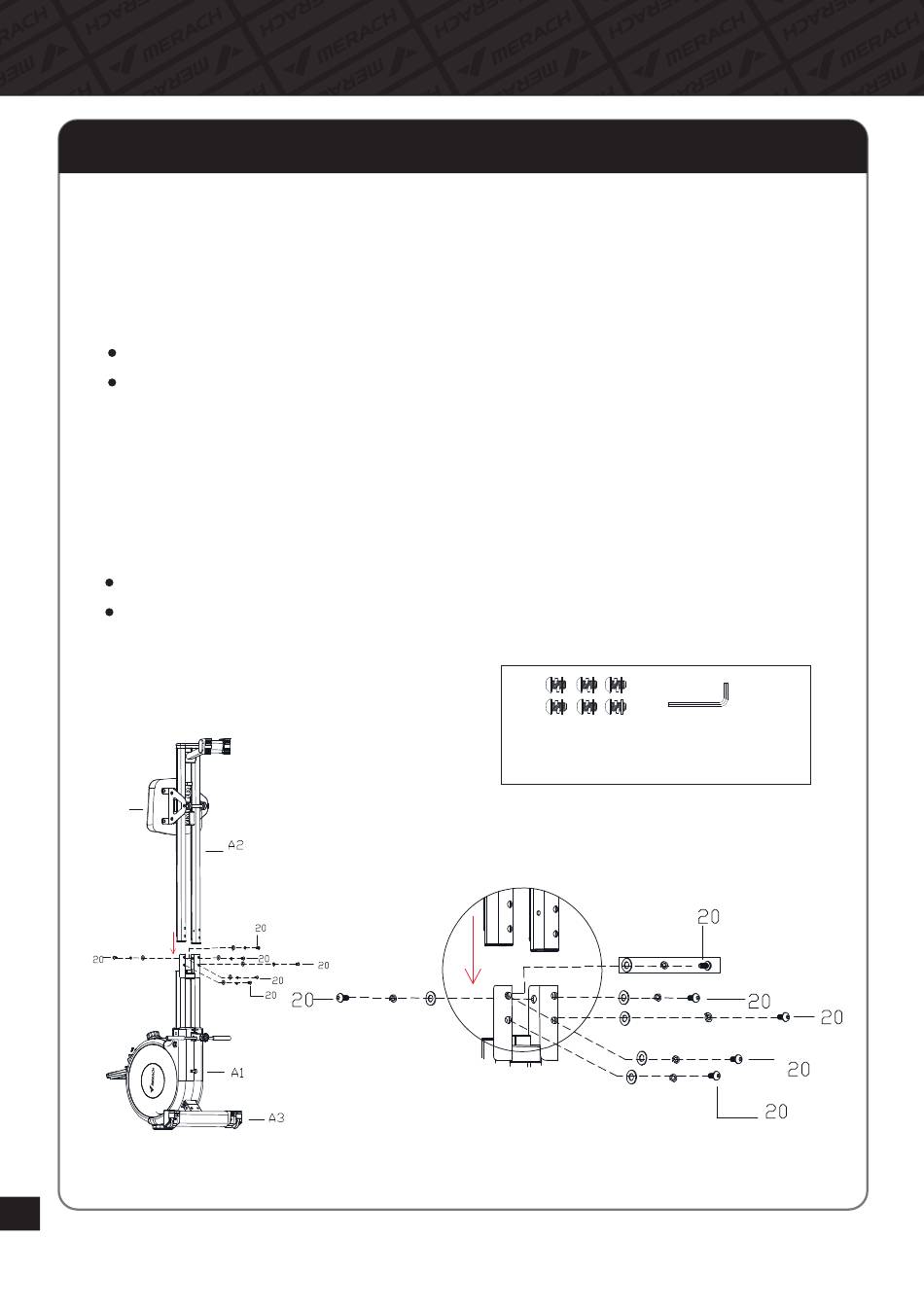

Passaggio 4:
A. Mantenere la macchina verso l'alto, quindi avvitare 2 Bulloni a Testa Piatta
con Esagono Incassato(20) all'interno dell'assemblaggio del binario di
scorrimento(A2) e assemblaggio del telaio principale(A1) come mostrato.
NOTA:
Tenere il cuscino(A7) con una mano per evitare che cada.
Non stringere completamente le viti nel p
B. Avvitare altri 4 Bulloni a Testa Piatta con Esagono Incassato(20) nell'-
assemblaggio del binario di scorrimento(A2) e nel assemblaggio del telaio
principale(A1).
C. Infine, stringere tutte le viti con la chiave Allen(T2).
NOTA:
Si consiglia che due persone assemblino il tutto insieme.
I Bulloni a Testa Piatta con Esagono Incassato(20) includono la rondella elastica e la
rondella piatta.
A7
IT
Procedura di installazione
assaggio 4A.
#20 Bulloni a Testa Piatta con Esagono Incassato
M8*20 X 6
T2 Chiave Allen
