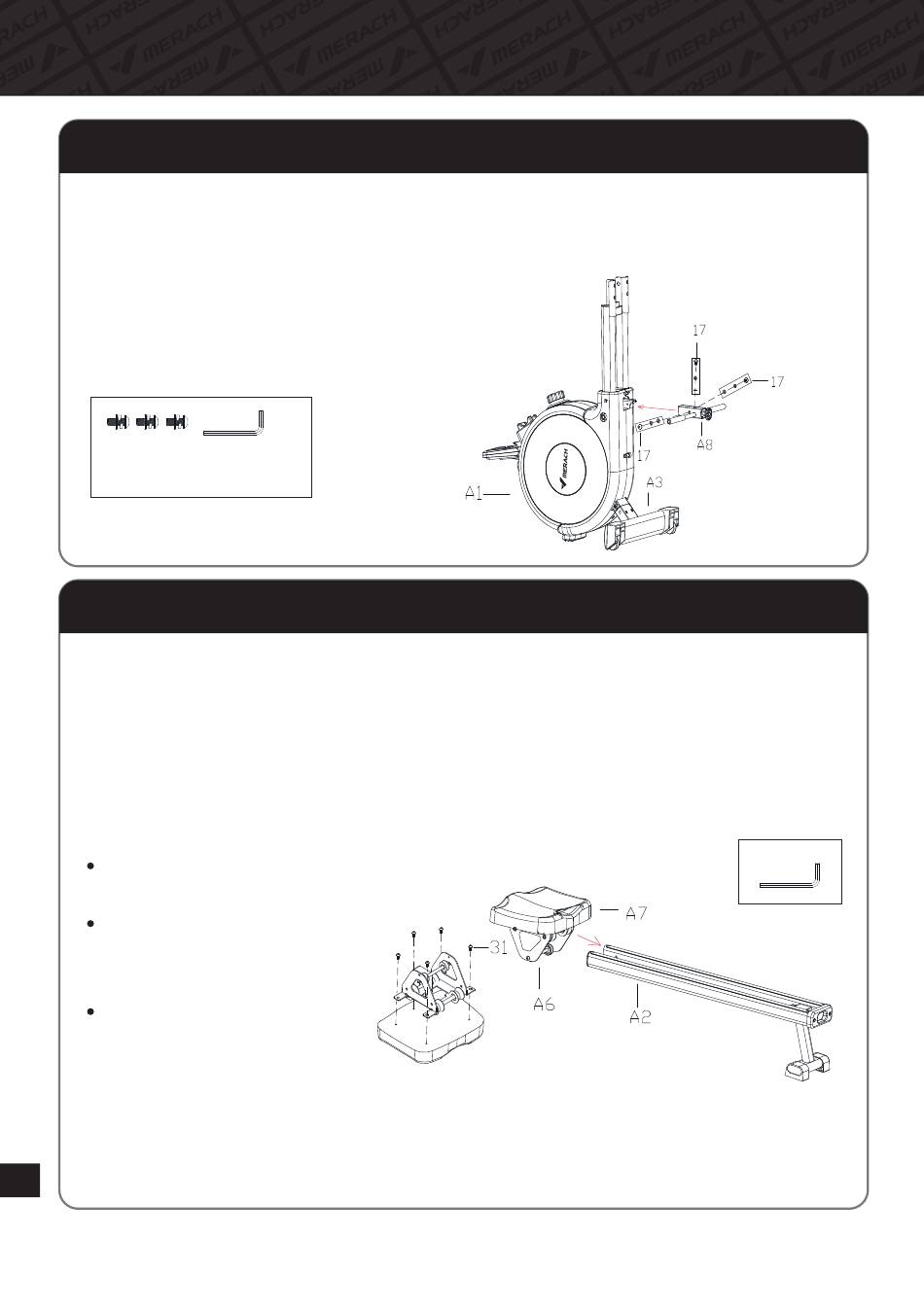

Paso 2:
Atornille el conjunto del tubo de soporte(A8) en el ensamblaje del marco principal
(A1) con 3 pernos de cabeza hexagonal(17) y apriételos con la llave Allen(T2).
NOTA:
Los pernos de cabeza hexagonal(17)
incluyen las arandelas de resorte y
las arandelas planas.
#17 Pernos de Cabeza Hexagonal
M6*15 X 3
T2 Llave Allen
Paso 3:
A. Desatornille los 4 pernos de cabeza hexagonal(31) preensamblados del conjunto
del cojín del asiento(A6) con la llave Allen(T2).
B. Instale el cojín(A7) en el conjunto del cojín del asiento(A6) c
cabeza hexagonal(31).
C. Coloque el conjunto del cojín del asiento(A6) en el conjunto del riel deslizant
NOTA:
Los pernos de cabeza hexagonal(31)
están preensamblados.
Como se muestra, mantenga el
conjunto del cojín del asiento(A6)
en la dirección correcta.
Coloque el conjunto del cojín
del asiento(A6) en la parte
posterior del riel para facilitar
el PASO 4.
ES
Procedimiento de instalación
078
on los 4 pernos de
e(A2).
T2 Llave Allen
