Power Focus 4002 Compact
Service instructions
Product data

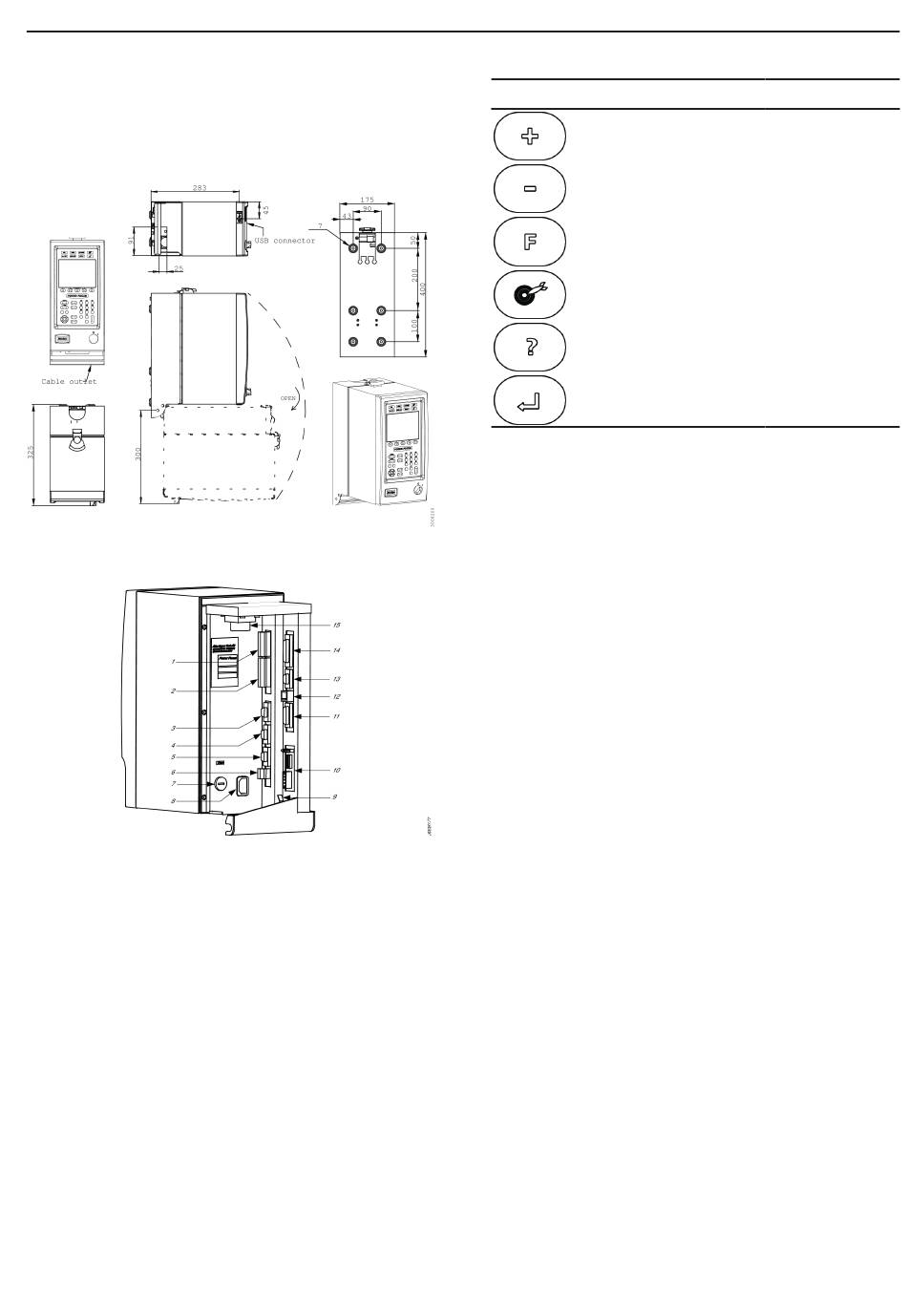

Dimension drawing - Compact and
Graph
Back panel
1. Digital input + Internal 24 V DC
2. Relays
3. Serial #1 (RS232
4. I/O Bus #1
5. I/O Bus #2
6. Remote start
7. Main fuse
8. Main power connector
9. Ground connection
10. Field bus card (optional)
11. RBU
12. Ethernet
13. Serial #2 (RS232)
14. Printer
15. Tool output
© Atlas Copco Industrial Technique AB - 9836 4581 00
Keypad
Symbol
Meaning
Plus
Minus
Function
Autoset
Question mark
Enter
Remarque
De nombreux évènements dans l'environnement
d'exploitation peuvent affecter le processus de ser-
rage et nécessiteront une validation des résultats.
Conformément aux normes et règlements applica-
bles, nous vous invitons par la présente à contrôler
le couple installé après tout évènement susceptible
d'avoir une incidence sur le résultat du serrage.
Voici des exemples non exhaustifs de ces évène-
ments :
• installation initiale du système d'outillage
• modification de lot de pièces, boulon, lot de
vis, outil, logiciel, configuration ou environ-
nement
• modification des branchements pneumatiques
ou électriques
• changement dans l'ergonomie de la ligne, le
processus, les procédures de qualité ou les pra-
tiques
• changement d'opérateur
• tout autre changement ayant une incidence sur
le résultat du processus de serrage
Le contrôle devra :
• Garantir que les conditions d'assemblage n'ont
pas changé en raison d'évènements susceptibles
d'avoir une incidence sur le processus.
• Être effectué après l'installation initiale, la
maintenance ou la réparation du matériel.
• Intervenir au moins une fois par prise de poste
ou à toute autre fréquence adéquate.
Safety Information
9
