Installation von PV ohne IQ Battery
b

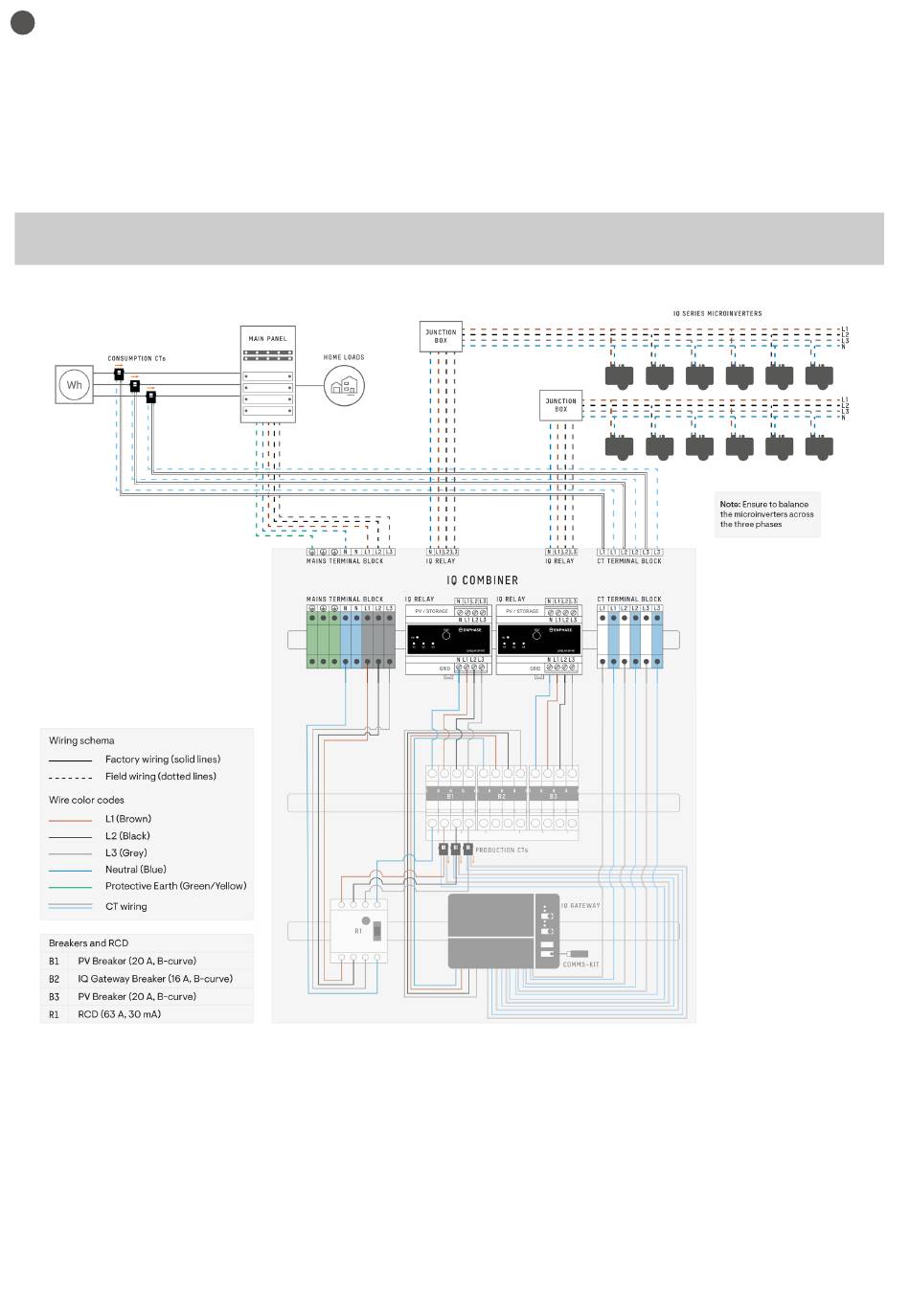

Verwenden Sie für die Installation von Mikrowechselrichtern der IQ-Serie (ohne IQ Battery) an beiden IQ-Relais das folgende Schaltbild.
A ) Schließen Sie die Zuleitung des Hausanschlussverteilers auf den vorinstallierten 5poligen Anschlussblock.
B ) Verbinden Sie die beiden PV-Arrays mit den beiden IQ-Relays.
C ) Installieren Sie die Verbrauchs-CTs auf der Hauptleitung, kommende vom Hauptanschlussverteiler (mit dem Pfeil weg vom Netz/ in Richtung der
Lasten) und verbinden Sie die Leitungen mit der CT-Klemmenleiste.
D ) In dieser Konfiguration müssen die Produktions-CTs auf den Leitungen von dem Leitungsschutzschalter zum FI-Schutzschalter installiert werden.
Da die Leitungsschutzschalter über eine 3 Phasen Schiene miteinander verbunden sind, messen die CTs in dieser Konfiguration die Summe des
gesamten PV-Stroms, der durch beide Schalter fließt. Die CTs müssen so ausgerichtet werden, dass die Pfeile von der PV-Anlage wegzeigen.
✓
Standardmäßig ist der IQ Combiner für die Installation von PV auf einem IQ Relay mit bis zu drei IQ Battery Einheiten auf dem ande-
HINWEIS:
ren IQ Relay konfiguriert. Um PV (ohne IQ Battery) auf beiden IQ Relays zu installieren, müssen Sie den Standort der Produktions-CTs wie in
der folgenden Abbildung gezeigt verschieben, um sicherzustellen, dass alle PV-Zweigkreise durch die Produktions-CTs laufen.
11
