1. Einführung
Der IQ Combiner 2 EU 3P verbindet das IQ Battery-
Speichersystem und die Solar-PV mit dem Stromnetz. Es
fasst die Verbindungselemente in einem einzigen Gehäuse
zusammen und vereinfacht die Installation von Solar- und
Speicheranlagen, was zu einer erheblichen Zeitersparnis bei der
Installation führt.
Der IQ Combiner 2 EU 3P enthält das IQ Gateway Metered, zwei
dreiphasige IQ Relays, ein Communications Kit (kompatibel mit
der IQ Battery 5P), zwei 4-polige Leitungsschutzschalter, einen
IQ Gateway Schutzschalter, einen Fehlerstromschutzschalter
(RCD) und unterstützende Komponenten, die auf einer
dreiteiligen DIN-Schiene vorinstalliert sind.
Der IQ Combiner 2 EU 3P unterstützt IQ8 und
IQ7 Series Microinverters und IQ Battery 5P with FlexPhase.
Der IQ Combiner 2 EU 3P ermöglicht den Netzparallelbetrieb
der IQ Battery 5P.
Zur Installation des IQ Combiner 2 EU 3P lesen und befolgen
Sie alle Warnhinweise und Anweisungen in diesem Handbuch
und in den Dokumenten unter
support. Die Sicherheitshinweise finden Sie am Ende dieser
Anleitung. Diese Anleitung erklärt nicht vollständig, wie man ein
Energiespeichersystem konzipiert und installiert.
Sämtliche Installationen müssen unter Einhaltung der jeweiligen
nationalen und örtlichen Richtlinien und Standards für
Elektroinstallationen durchgeführt werden.
https:/ /enphase.com/de-de/
2. Vorbereitung und Installation
2.1 Werkzeuge/zusätzliches Material
In der folgenden Tabelle sind die erforderlichen Werkzeuge
und Materialien aufgeführt. Alle müssen vom Installateur
bereitgestellt werden.
Zahl
Bezeichnung
Schlitzschraubendreher 0,6 mm x 3,5 mm (für den
1
Zugriff auf den Klemmblock)
2
Bohrmaschine und Lochsäge oder Stufenbohrer
3
Drehmomentschlüssel bis 5 N m
4
Wasserwaage
5
Abisolierer
6
Balkensucher (falls erforderlich)
Wandstecker/Universaldübel (mindestens 8 mm
7
lang)
8
Wandbefestigungen (mindestens M4 x 40 mm)
9
Aderendhülsen
10
Crimpzange

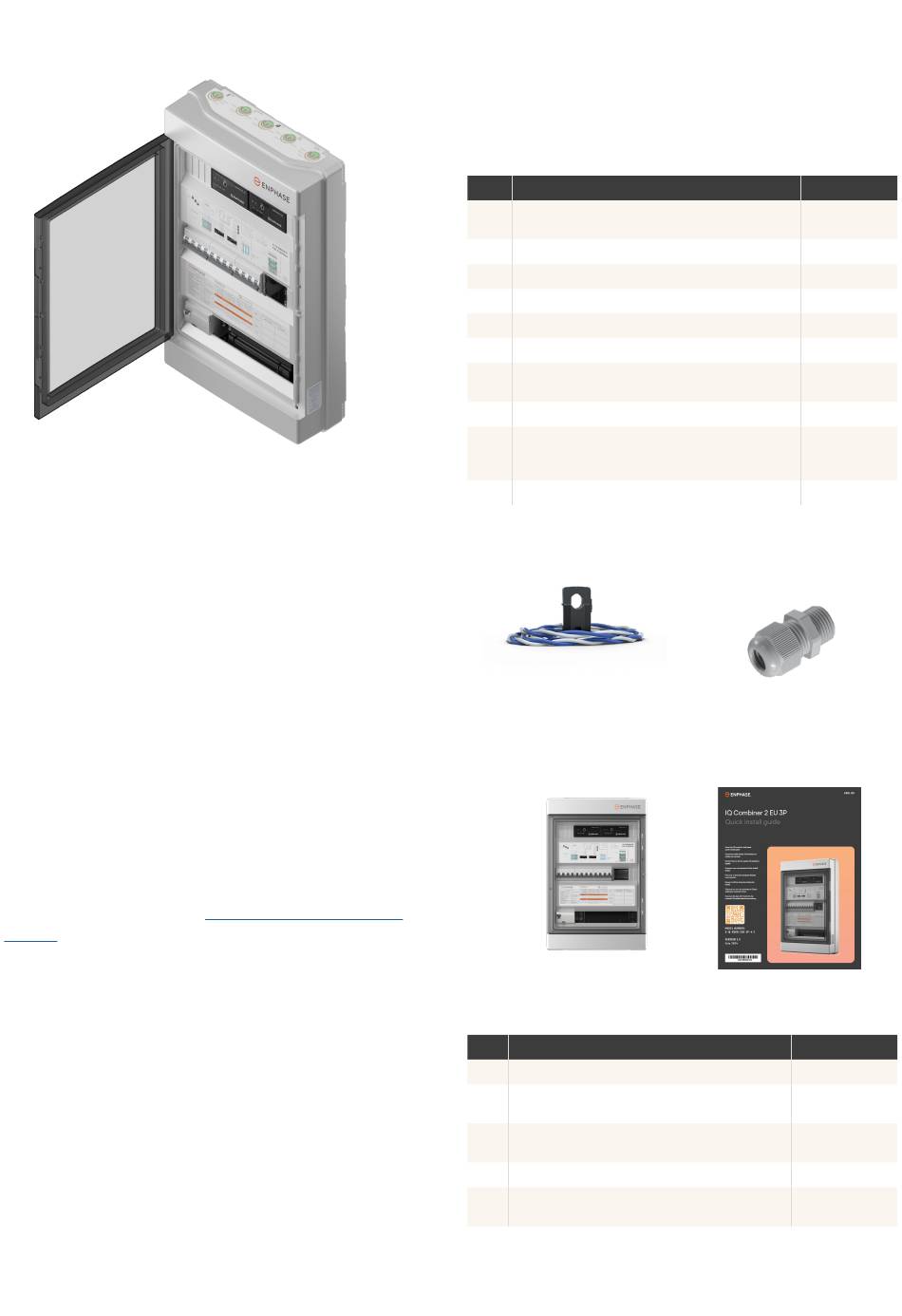

2.2 Lieferumfang
Stromwandler (CTS) für die
Verbrauchsmessung
IQ Combiner 2 EU 3P
Zahl
Bezeichnung
1
IQ Combiner 2 EU 3P
CT-100-SPLIT-ROW (Stromwandler für
2
Verbrauchsmessung)
3
Abdeckstreifen für DIN-Schiene
4
Kabelverschraubungen (3 × M25, 4 × M32)
Schnellinstallationsanleitung (DE) (dieses
5
Dokument)
DE-4
Mindestmenge
1
1
1
1
1
1
4
4
Nach
Verbindergröße
und -menge
1
Kabelverschraubungen
Schnellinstallationsanleitung
Anzahl
1
3
Für 13 DIN-
Einbauräume
7
