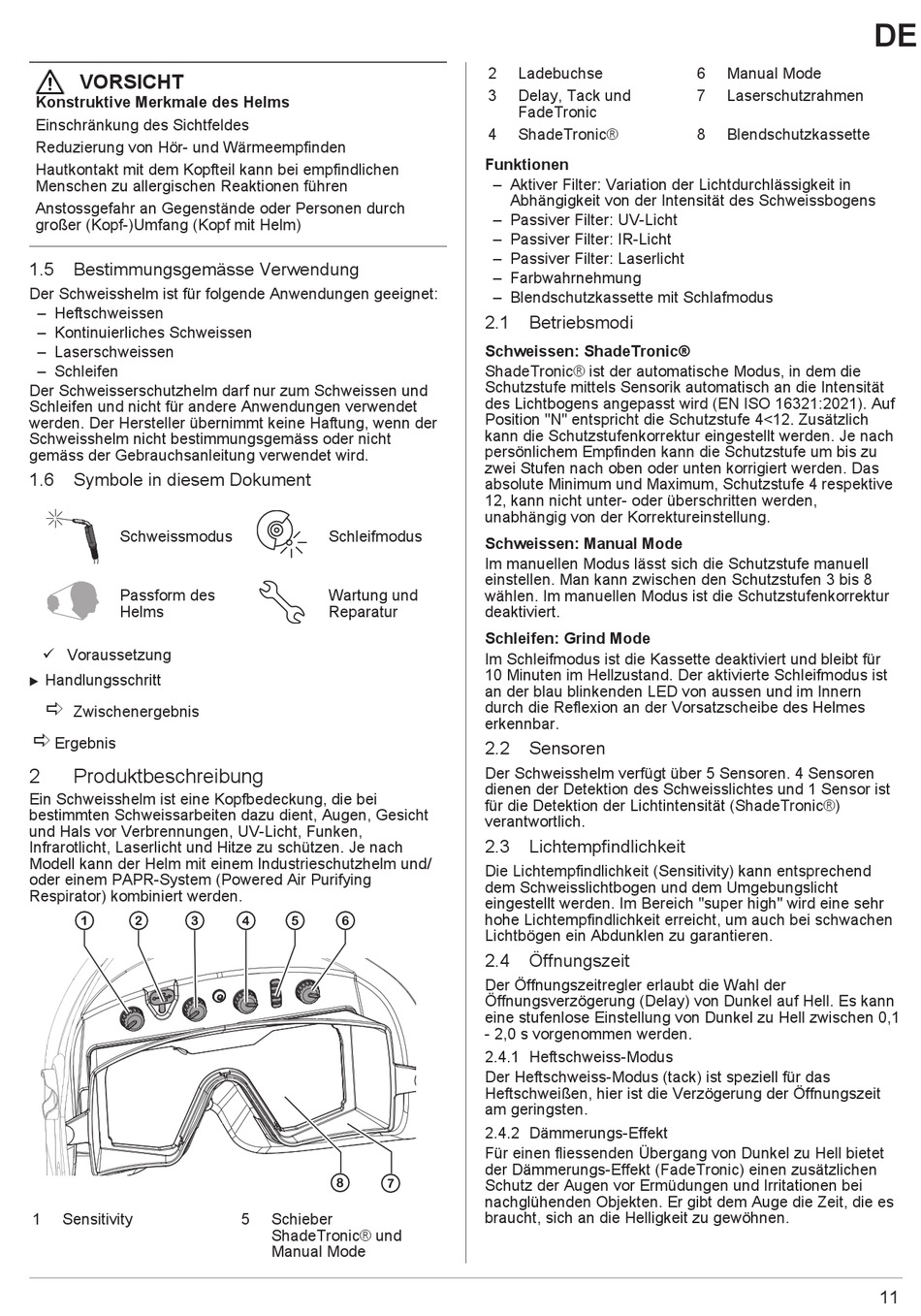

VORSICHT
Konstruktive Merkmale des Helms
Einschränkung des Sichtfeldes
Reduzierung von Hör- und Wärmeempfinden
Hautkontakt mit dem Kopfteil kann bei empfindlichen
Menschen zu allergischen Reaktionen führen
Anstossgefahr an Gegenstände oder Personen durch
großer (Kopf-)Umfang (Kopf mit Helm)
1.5
Bestimmungsgemässe Verwendung
Der Schweisshelm ist für folgende Anwendungen geeignet:
– Heftschweissen
– Kontinuierliches Schweissen
– Laserschweissen
– Schleifen
Der Schweisserschutzhelm darf nur zum Schweissen und
Schleifen und nicht für andere Anwendungen verwendet
werden. Der Hersteller übernimmt keine Haftung, wenn der
Schweisshelm nicht bestimmungsgemäss oder nicht
gemäss der Gebrauchsanleitung verwendet wird.
1.6
Symbole in diesem Dokument
Schweissmodus
Passform des
Helms
ü Voraussetzung
Handlungsschritt
u
ð
Zwischenergebnis
ð
Ergebnis
2
Produktbeschreibung
Ein Schweisshelm ist eine Kopfbedeckung, die bei
bestimmten Schweissarbeiten dazu dient, Augen, Gesicht
und Hals vor Verbrennungen, UV-Licht, Funken,
Infrarotlicht, Laserlicht und Hitze zu schützen. Je nach
Modell kann der Helm mit einem Industrieschutzhelm und/
oder einem PAPR-System (Powered Air Purifying
Respirator) kombiniert werden.
1
2
3
1
Sensitivity
Schleifmodus
Wartung und
Reparatur
4
5
6
8
7
5
Schieber
ShadeTronic® und
Manual Mode
2
Ladebuchse
3
Delay, Tack und
FadeTronic
4
ShadeTronic®
Funktionen
– Aktiver Filter: Variation der Lichtdurchlässigkeit in
Abhängigkeit von der Intensität des Schweissbogens
– Passiver Filter: UV-Licht
– Passiver Filter: IR-Licht
– Passiver Filter: Laserlicht
– Farbwahrnehmung
– Blendschutzkassette mit Schlafmodus
2.1
Betriebsmodi
Schweissen: ShadeTronic®
ShadeTronic® ist der automatische Modus, in dem die
Schutzstufe mittels Sensorik automatisch an die Intensität
des Lichtbogens angepasst wird (EN ISO 16321:2021). Auf
Position "N" entspricht die Schutzstufe 4<12. Zusätzlich
kann die Schutzstufenkorrektur eingestellt werden. Je nach
persönlichem Empfinden kann die Schutzstufe um bis zu
zwei Stufen nach oben oder unten korrigiert werden. Das
absolute Minimum und Maximum, Schutzstufe 4 respektive
12, kann nicht unter- oder überschritten werden,
unabhängig von der Korrektureinstellung.
Schweissen: Manual Mode
Im manuellen Modus lässt sich die Schutzstufe manuell
einstellen. Man kann zwischen den Schutzstufen 3 bis 8
wählen. Im manuellen Modus ist die Schutzstufenkorrektur
deaktiviert.
Schleifen: Grind Mode
Im Schleifmodus ist die Kassette deaktiviert und bleibt für
10 Minuten im Hellzustand. Der aktivierte Schleifmodus ist
an der blau blinkenden LED von aussen und im Innern
durch die Reflexion an der Vorsatzscheibe des Helmes
erkennbar.
2.2
Sensoren
Der Schweisshelm verfügt über 5 Sensoren. 4 Sensoren
dienen der Detektion des Schweisslichtes und 1 Sensor ist
für die Detektion der Lichtintensität (ShadeTronic®)
verantwortlich.
2.3
Lichtempfindlichkeit
Die Lichtempfindlichkeit (Sensitivity) kann entsprechend
dem Schweisslichtbogen und dem Umgebungslicht
eingestellt werden. Im Bereich "super high" wird eine sehr
hohe Lichtempfindlichkeit erreicht, um auch bei schwachen
Lichtbögen ein Abdunklen zu garantieren.
2.4
Öffnungszeit
Der Öffnungszeitregler erlaubt die Wahl der
Öffnungsverzögerung (Delay) von Dunkel auf Hell. Es kann
eine stufenlose Einstellung von Dunkel zu Hell zwischen 0,1
- 2,0 s vorgenommen werden.
2.4.1 Heftschweiss-Modus
Der Heftschweiss-Modus (tack) ist speziell für das
Heftschweißen, hier ist die Verzögerung der Öffnungszeit
am geringsten.
2.4.2 Dämmerungs-Effekt
Für einen fliessenden Übergang von Dunkel zu Hell bietet
der Dämmerungs-Effekt (FadeTronic) einen zusätzlichen
Schutz der Augen vor Ermüdungen und Irritationen bei
nachglühenden Objekten. Er gibt dem Auge die Zeit, die es
braucht, sich an die Helligkeit zu gewöhnen.
6
Manual Mode
7
Laserschutzrahmen
8
Blendschutzkassette
DE
11
