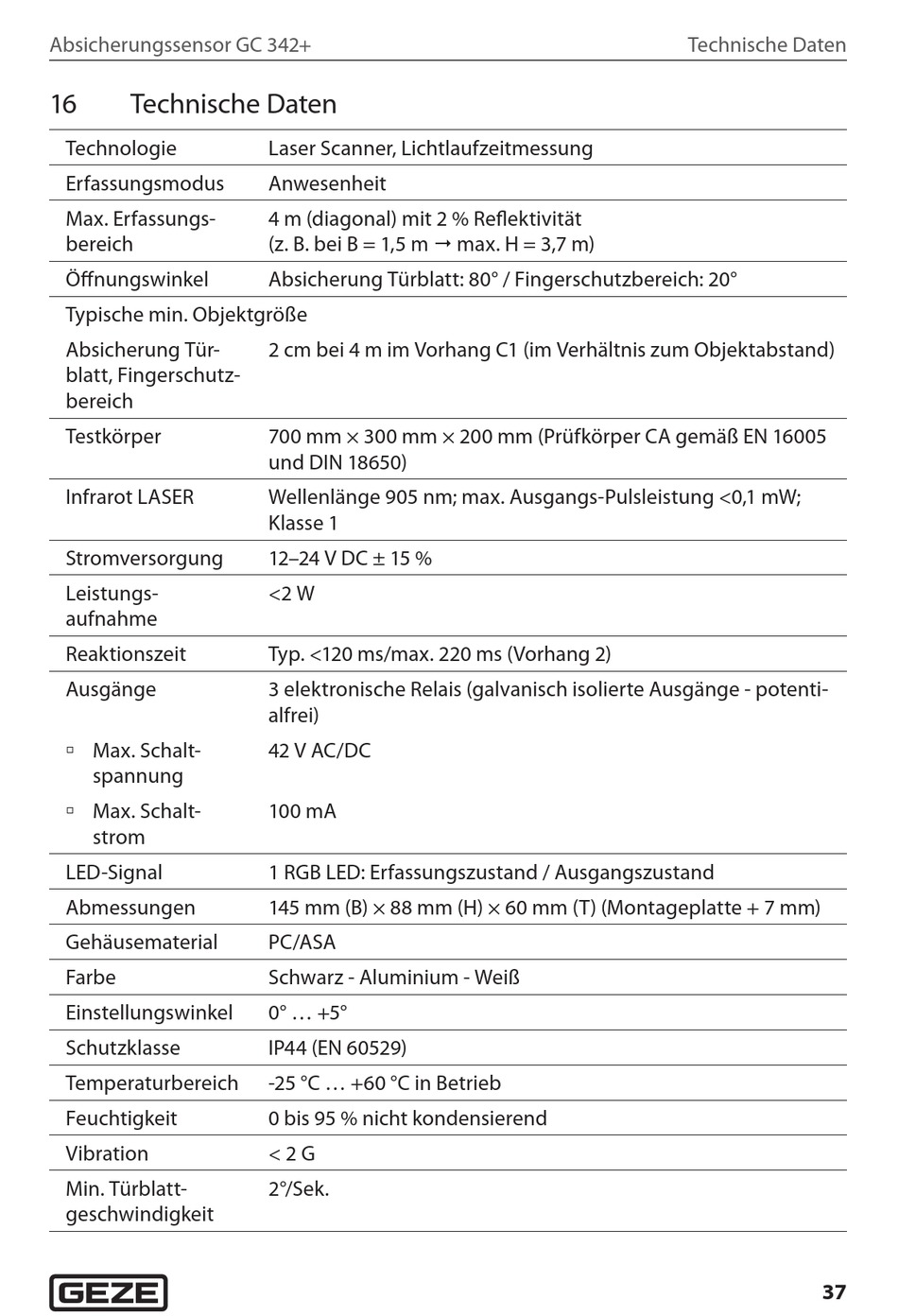

Absicherungssensor GC 342+
16
Technische Daten
Technologie
Erfassungsmodus
Max. Erfassungs-
bereich
Öffnungswinkel
Typische min. Objektgröße
Absicherung Tür-
blatt, Fingerschutz-
bereich
Testkörper
Infrarot LASER
Stromversorgung
Leistungs-
aufnahme
Reaktionszeit
Ausgänge
à Max. Schalt-
spannung
à Max. Schalt-
strom
LED-Signal
Abmessungen
Gehäusematerial
Farbe
Einstellungswinkel
Schutzklasse
Temperaturbereich
Feuchtigkeit
Vibration
Min. Türblatt-
geschwindigkeit
Laser Scanner, Lichtlaufzeitmessung
Anwesenheit
4 m (diagonal) mit 2 % Reflektivität
(z. B. bei B = 1,5 m  max. H = 3,7 m)
Absicherung Türblatt: 80° / Fingerschutzbereich: 20°
2 cm bei 4 m im Vorhang C1 (im Verhältnis zum Objektabstand)
700 mm × 300 mm × 200 mm (Prüfkörper CA gemäß EN 16005
und DIN 18650)
Wellenlänge 905 nm; max. Ausgangs-Pulsleistung <0,1 mW;
Klasse 1
12–24 V DC ± 15 %
<2 W
Typ. <120 ms/max. 220 ms (Vorhang 2)
3 elektronische Relais (galvanisch isolierte Ausgänge - potenti-
alfrei)
42 V AC/DC
100 mA
1 RGB LED: Erfassungszustand / Ausgangszustand
145 mm (B) × 88 mm (H) × 60 mm (T) (Montageplatte + 7 mm)
PC/ASA
Schwarz - Aluminium - Weiß
0° ... +5°
IP44 (EN 60529)
-25 °C ... +60 °C in Betrieb
0 bis 95 % nicht kondensierend
< 2 G
2°/Sek.
Technische Daten
37
