Besondere Einbausituationen
7
Besondere Einbausituationen
7. 1

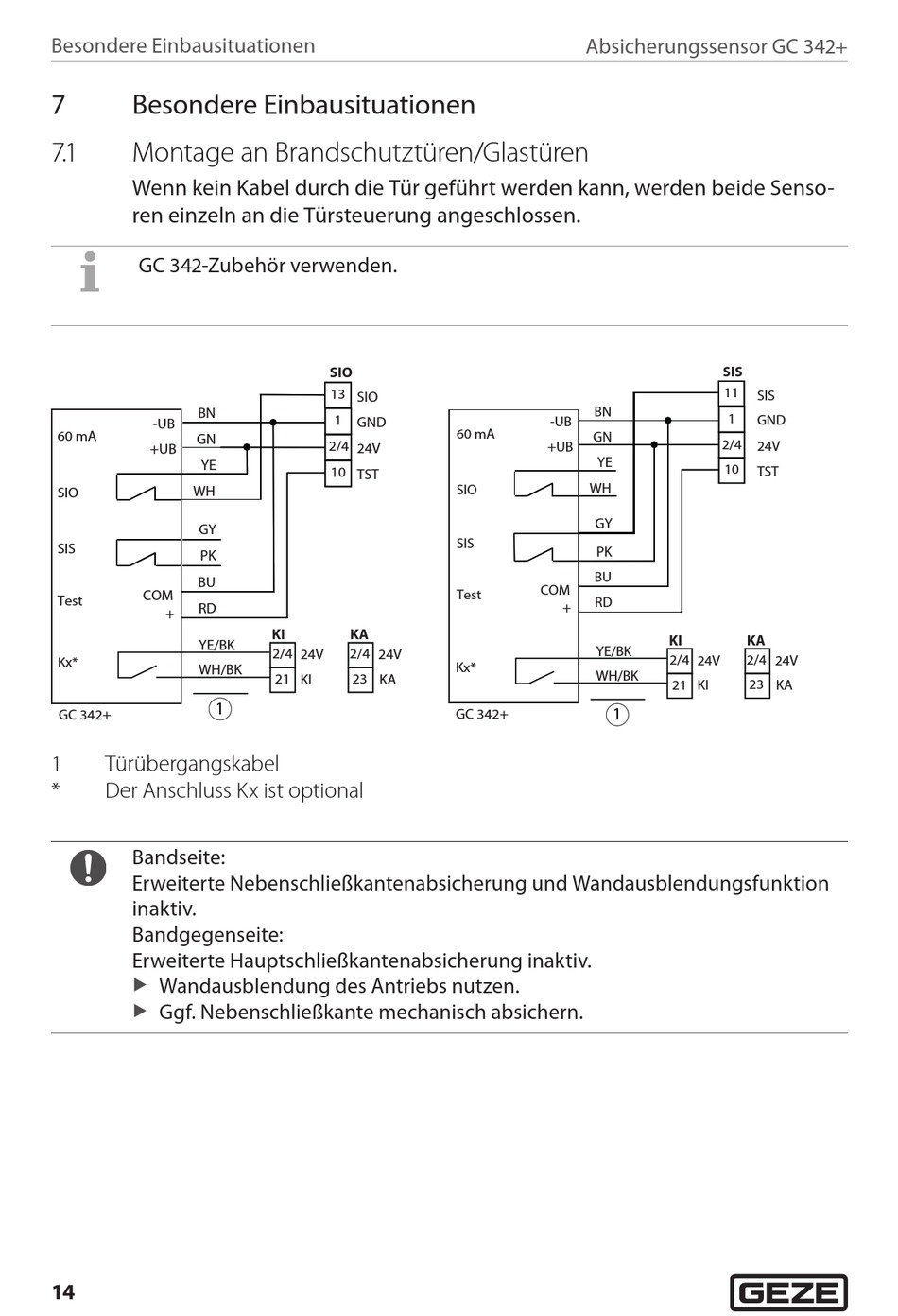

Montage an Brandschutztüren/Glastüren
Wenn kein Kabel durch die Tür geführt werden kann, werden beide Senso-
ren einzeln an die Türsteuerung angeschlossen.
GC 342-Zubehör verwenden.
BN
-UB
60 mA
GN
+UB
YE
WH
SIO
GY
SIS
PK
BU
COM
Test
RD
+
YE/BK
Kx*
WH/BK
1
GC 342+
1
Türübergangskabel
*
Der Anschluss Kx ist optional
Bandseite:
Erweiterte Nebenschließkantenabsicherung und Wandausblendungsfunktion
inaktiv.
Bandgegenseite:
Erweiterte Hauptschließkantenabsicherung inaktiv.
Wandausblendung des Antriebs nutzen.
X
Ggf. Nebenschließkante mechanisch absichern.
X
14
SIO
13
SIO
1 GND
2/4 24V
10 TST
KI
KA
2/4
24V
2/4
24V
21
23
KI
KA
Absicherungssensor GC
BN
-UB
60 mA
GN
+UB
YE
WH
SIO
GY
SIS
PK
BU
COM
Test
RD
+
YE/BK
Kx*
WH/BK
1
GC 342+
342+
SIS
11
SIS
1
GND
2/4
24V
10
TST
KI
KA
2/4
2/4
24V
24V
21
23
KI
KA
