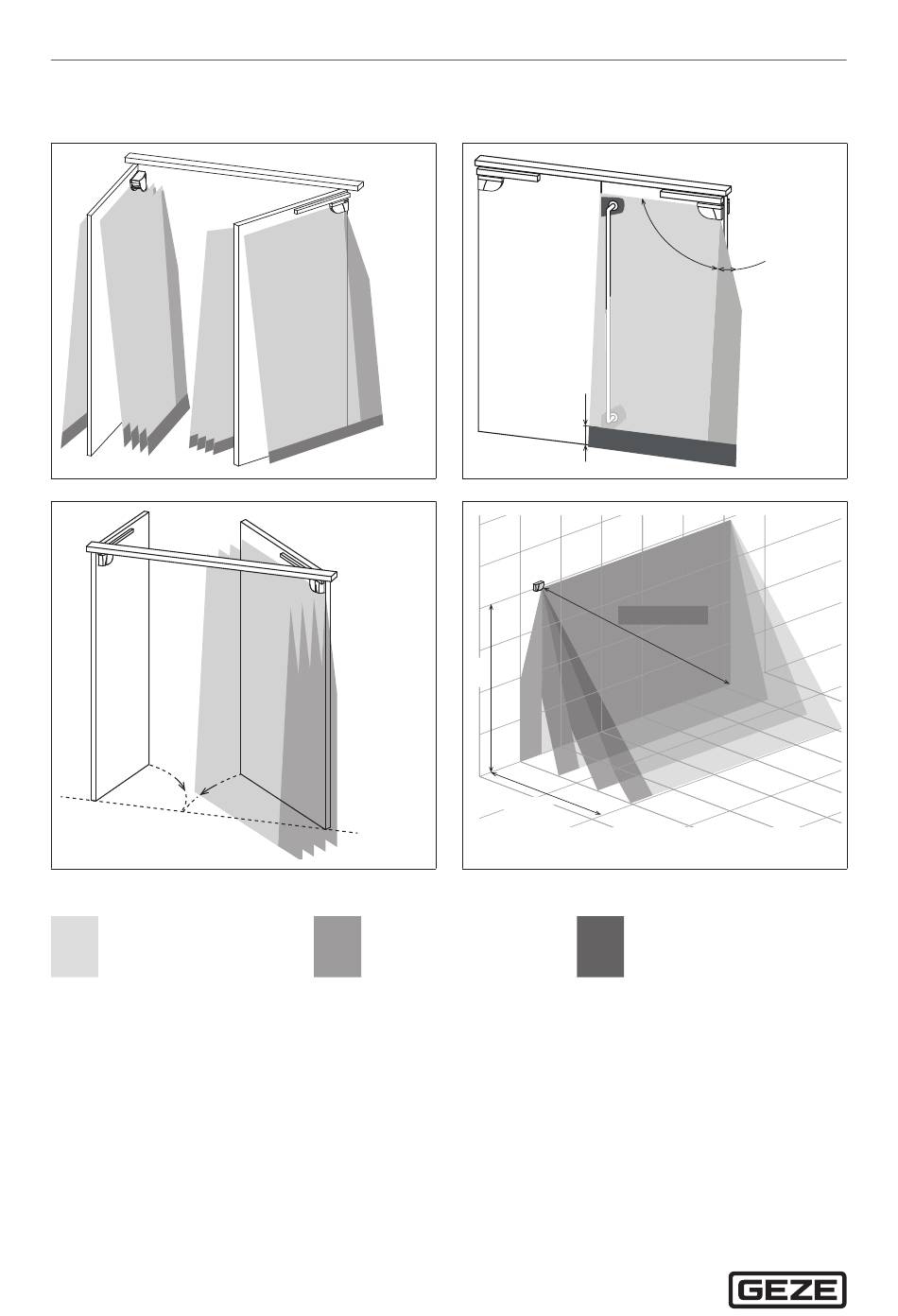

Erfassungsfelder
13
Erfassungsfelder
Absicherung Tür-
blatt
Typ. Objekt größe:
10 cm
bei einer Montage-
höhe von 4 m (2 cm
im Vorhang C1)
32
100 mm
h
C1
C2
~h/2
Fingerschutzbe-
reich
Typ. Objekt größe:
2 cm
bei einer Montage-
höhe von 4 m
Absicherungssensor GC
80°
20°
max. 4 m
C3
C4
Grauzone
Einstellbar anhand
der Fernbedienung
Werkseinstellung:
10 cm
