Besondere Einbausituationen

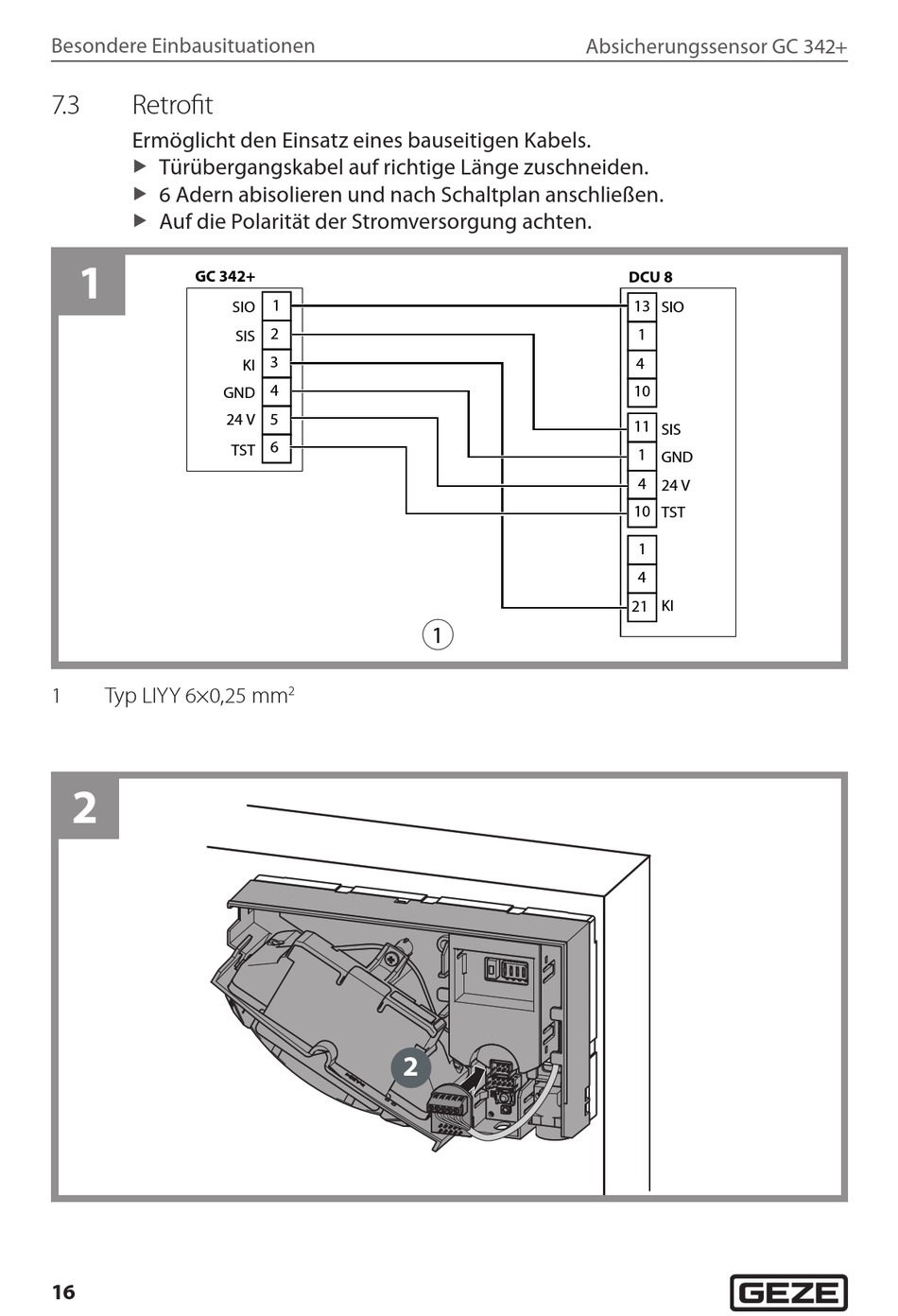

7.3
Retrofit
Ermöglicht den Einsatz eines bauseitigen Kabels.
Türübergangskabel auf richtige Länge zuschneiden.
X
6 Adern abisolieren und nach Schaltplan anschließen.
X
Auf die Polarität der Stromversorgung achten.
X
1
GC 342+
1
Typ LIYY 6×0,25 mm
2
16
1
SIO
2
SIS
3
KI
4
GND
24 V
5
6
TST
2
1
2
Absicherungssensor GC
DCU 8
13
SIO
1
4
10
11
SIS
1
GND
4
24 V
10
TST
1
4
21
KI
342+
