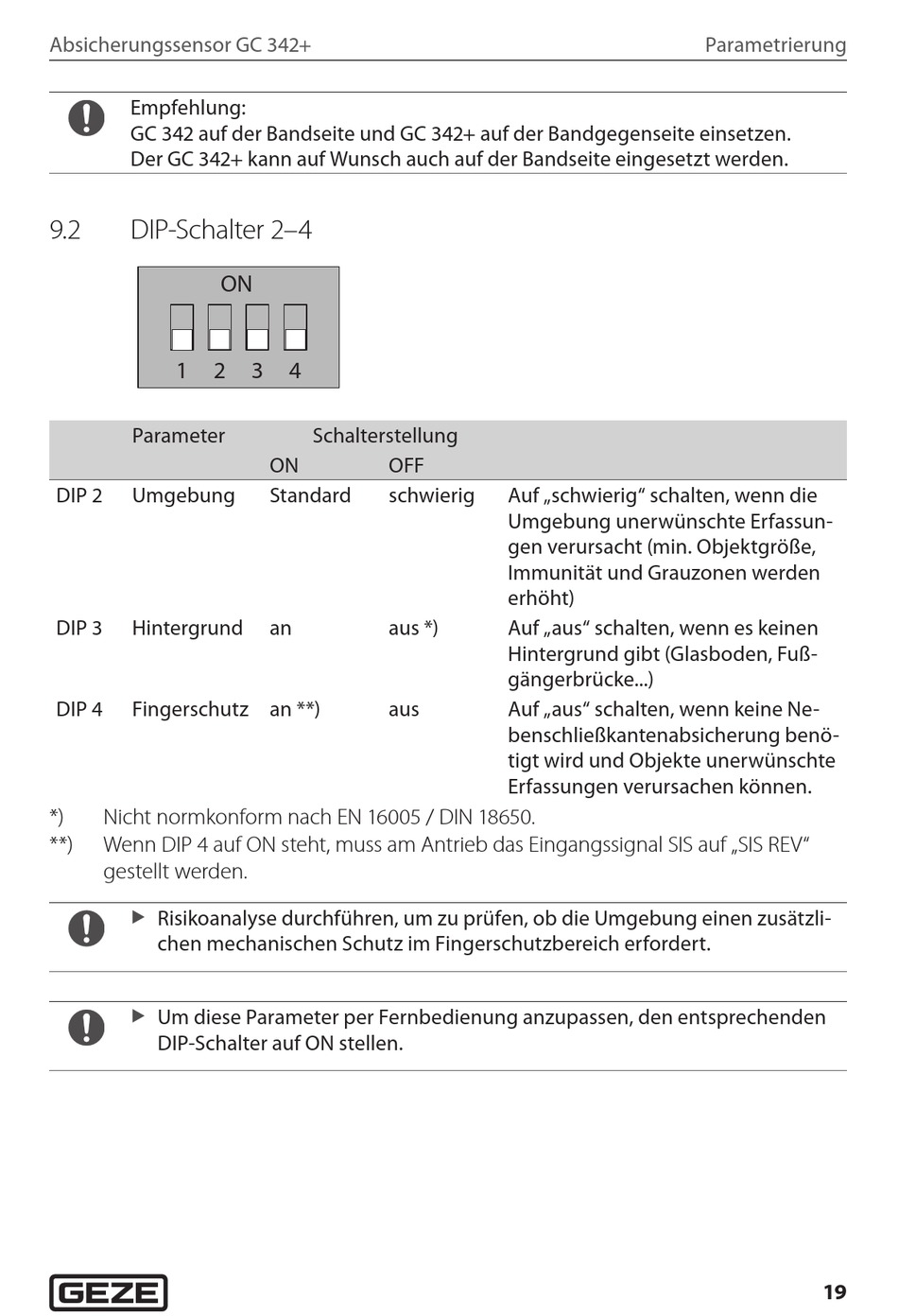

Absicherungssensor GC 342+
Empfehlung:
GC 342 auf der Bandseite und GC 342+ auf der Bandgegenseite einsetzen.
Der GC 342+ kann auf Wunsch auch auf der Bandseite eingesetzt werden.
9.2
DIP-Schalter 2–4
1
2
Parameter
DIP 2
Umgebung
DIP 3
Hintergrund
DIP 4
Fingerschutz an **)
*)
Nicht normkonform nach EN 16005 / DIN 18650.
**)
Wenn DIP 4 auf ON steht, muss am Antrieb das Eingangssignal SIS auf „SIS REV"
gestellt werden.
Risikoanalyse durchführen, um zu prüfen, ob die Umgebung einen zusätzli-
X
chen mechanischen Schutz im Fingerschutzbereich erfordert.
Um diese Parameter per Fernbedienung anzupassen, den entsprechenden
X
DIP-Schalter auf ON stellen.
ON
3
4
Schalterstellung
ON
OFF
Standard
schwierig
an
aus *)
aus
Auf „schwierig" schalten, wenn die
Umgebung unerwünschte Erfassun-
gen verursacht (min. Objektgröße,
Immunität und Grauzonen werden
erhöht)
Auf „aus" schalten, wenn es keinen
Hintergrund gibt (Glasboden, Fuß-
gängerbrücke...)
Auf „aus" schalten, wenn keine Ne-
benschließkantenabsicherung benö-
tigt wird und Objekte unerwünschte
Erfassungen verursachen können.
Parametrierung
