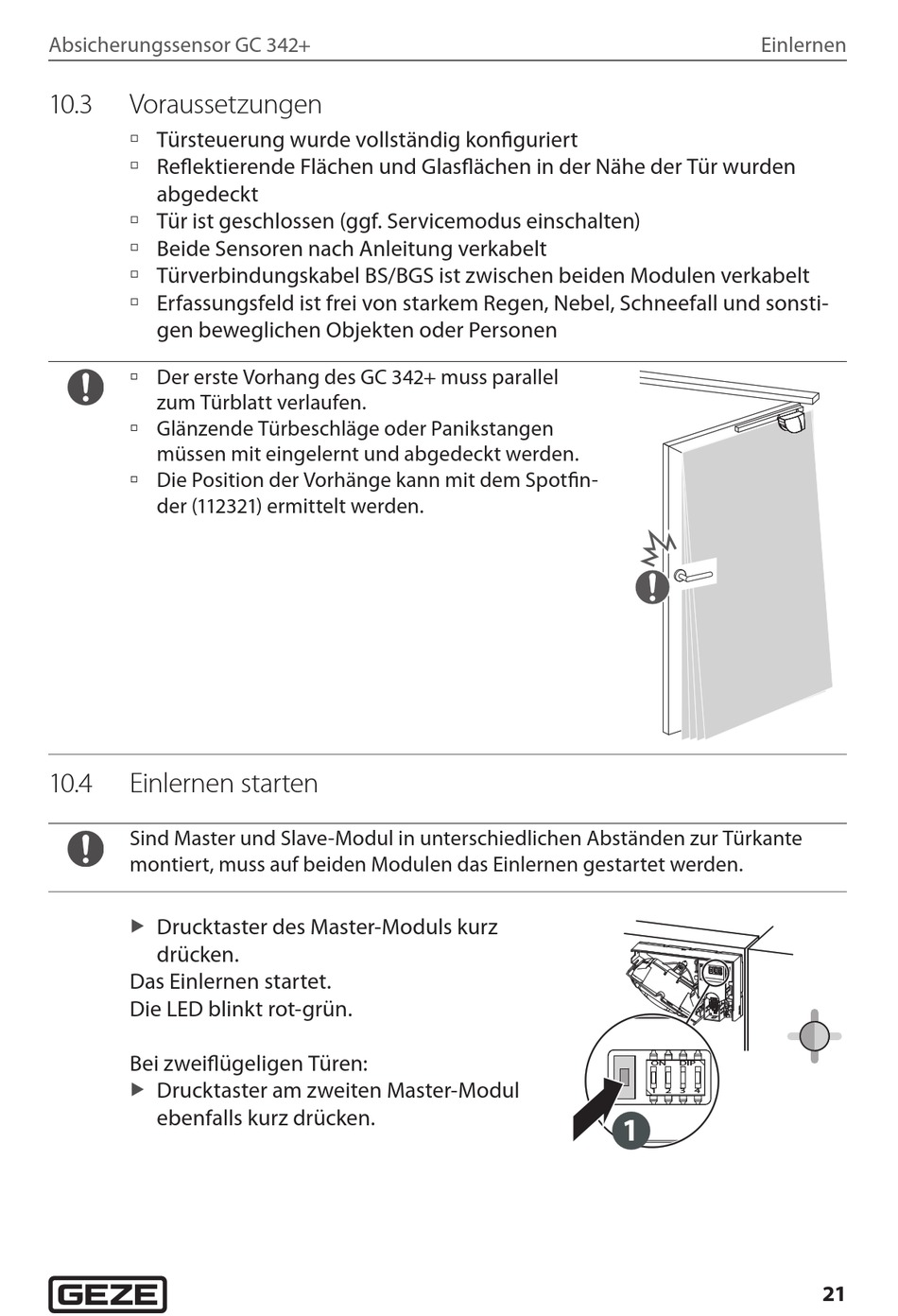

Absicherungssensor GC 342+
10.3
Voraussetzungen
à Türsteuerung wurde vollständig konfiguriert
à Reflektierende Flächen und Glasflächen in der Nähe der Tür wurden
abgedeckt
à Tür ist geschlossen (ggf. Servicemodus einschalten)
à Beide Sensoren nach Anleitung verkabelt
à Türverbindungskabel BS/BGS ist zwischen beiden Modulen verkabelt
à Erfassungsfeld ist frei von starkem Regen, Nebel, Schneefall und sonsti-
gen beweglichen Objekten oder Personen
à Der erste Vorhang des GC 342+ muss parallel
zum Türblatt verlaufen.
à Glänzende Türbeschläge oder Panikstangen
müssen mit eingelernt und abgedeckt werden.
à Die Position der Vorhänge kann mit dem Spotfin-
der (112321) ermittelt werden.
10.4
Einlernen starten
Sind Master und Slave-Modul in unterschiedlichen Abständen zur Türkante
montiert, muss auf beiden Modulen das Einlernen gestartet werden.
Drucktaster des Master-Moduls kurz
X
drücken.
Das Einlernen startet.
Die LED blinkt rot-grün.
Bei zweiflügeligen Türen:
Drucktaster am zweiten Master-Modul
X
ebenfalls kurz drücken.
Einlernen
ON
DIP
1
2
3
4
1
21
