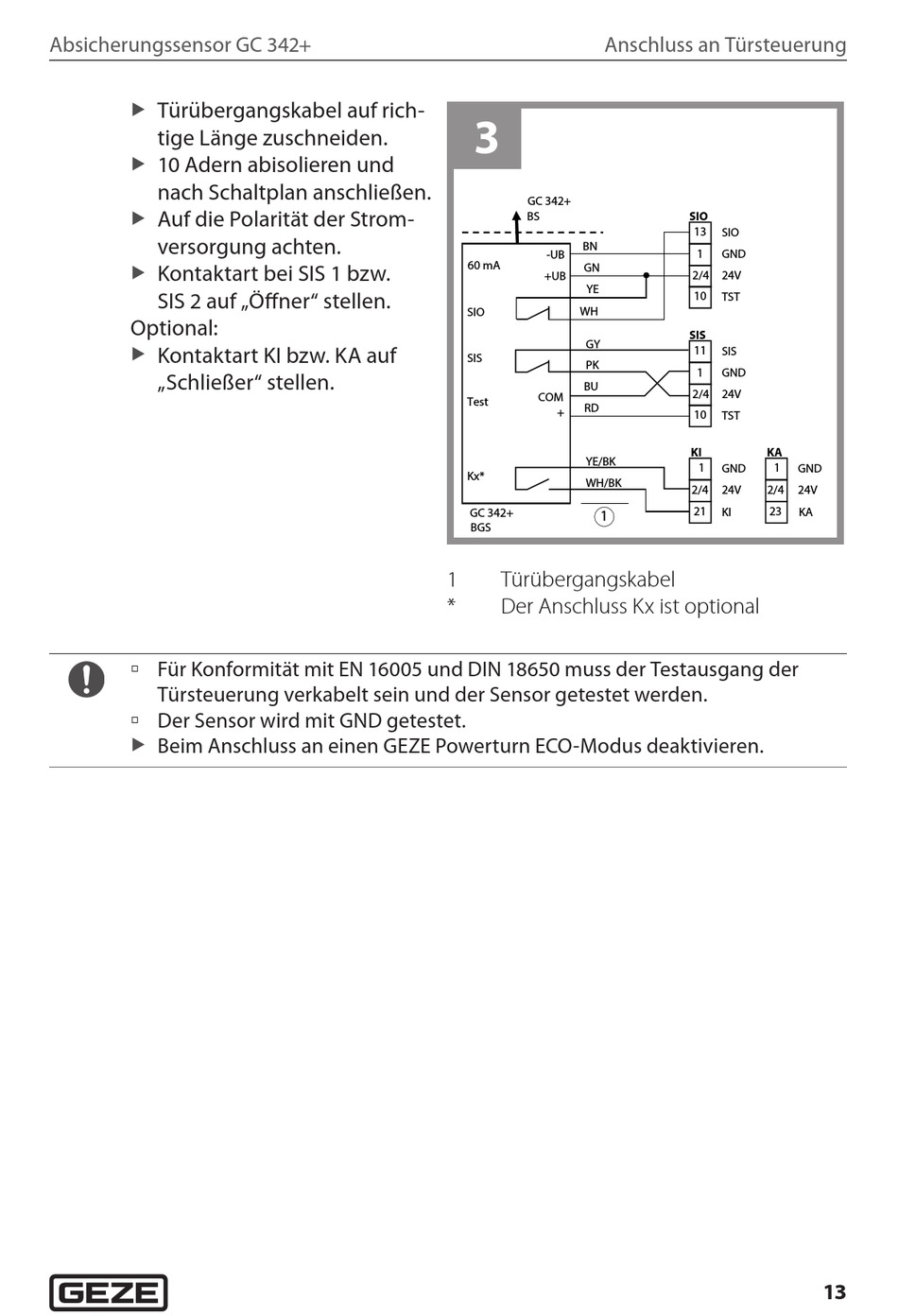

Absicherungssensor GC 342+
Türübergangskabel auf rich-
X
tige Länge zuschneiden.
10 Adern abisolieren und
X
nach Schaltplan anschließen.
Auf die Polarität der Strom-
X
versorgung achten.
Kontaktart bei SIS 1 bzw.
X
SIS 2 auf „Öffner" stellen.
Optional:
Kontaktart KI bzw. KA auf
X
„Schließer" stellen.
à Für Konformität mit EN 16005 und DIN 18650 muss der Testausgang der
Türsteuerung verkabelt sein und der Sensor getestet werden.
à Der Sensor wird mit GND getestet.
Beim Anschluss an einen GEZE Powerturn ECO-Modus deaktivieren.
X
Anschluss an Türsteuerung
3
GC 342+
BS
BN
-UB
60 mA
GN
+UB
YE
WH
SIO
GY
SIS
PK
BU
COM
Test
RD
+
YE/BK
Kx*
WH/BK
GC 342+
1
BGS
1
Türübergangskabel
*
Der Anschluss Kx ist optional
SIO
13
SIO
1
GND
2/4
24V
10
TST
SIS
11
SIS
1
GND
2/4
24V
10
TST
KI
KA
1
GND
1
GND
2/4
24V
2/4
24V
21
23
KI
KA
13
