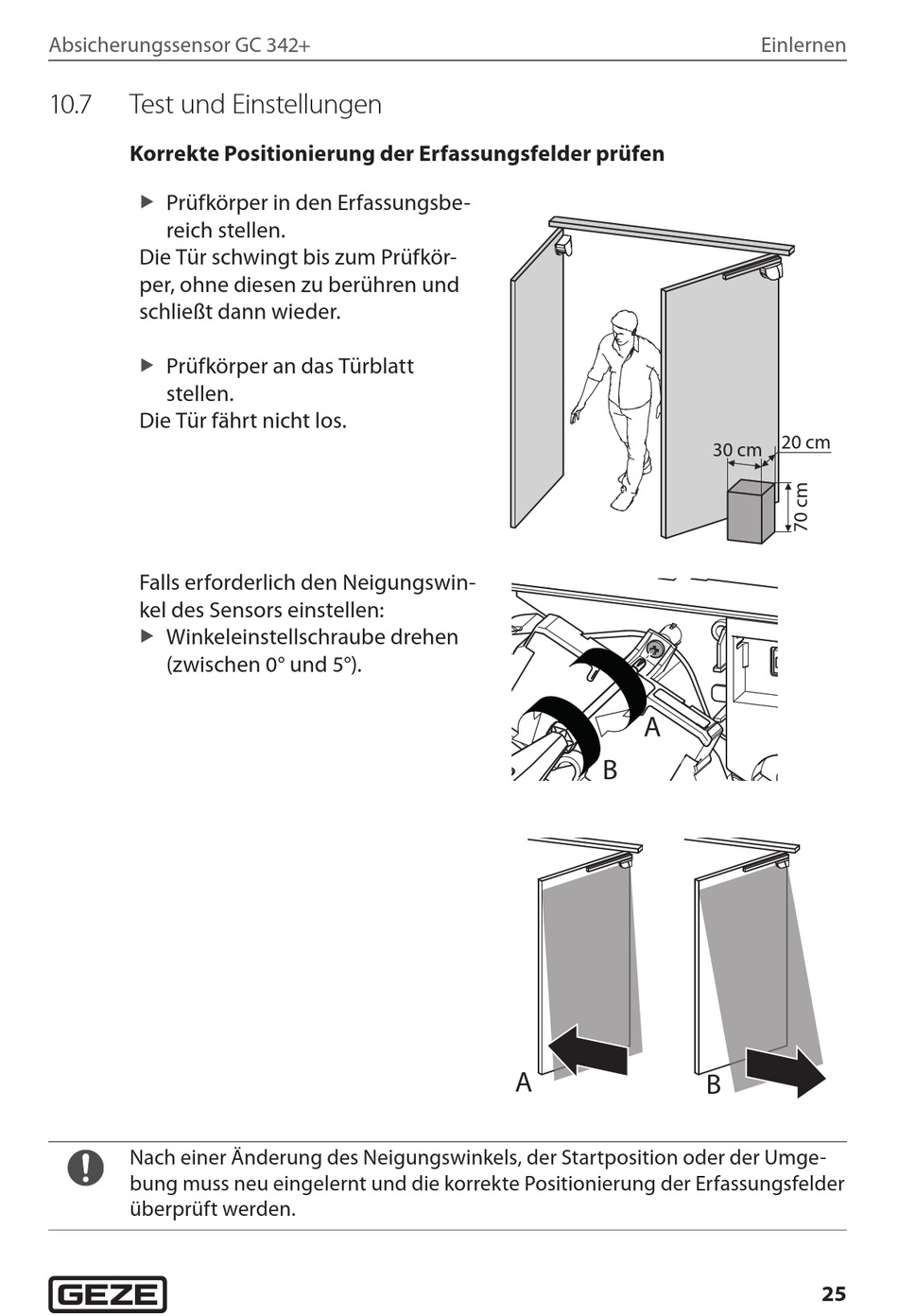

Absicherungssensor GC 342+
10.7
Test und Einstellungen
Korrekte Positionierung der Erfassungsfelder prüfen
Prüfkörper in den Erfassungsbe-
X
reich stellen.
Die Tür schwingt bis zum Prüfkör-
per, ohne diesen zu berühren und
schließt dann wieder.
Prüfkörper an das Türblatt
X
stellen.
Die Tür fährt nicht los.
Falls erforderlich den Neigungswin-
kel des Sensors einstellen:
Winkeleinstellschraube drehen
X
(zwischen 0° und 5°).
Nach einer Änderung des Neigungswinkels, der Startposition oder der Umge-
bung muss neu eingelernt und die korrekte Positionierung der Erfassungsfelder
überprüft werden.
A
B
A
Einlernen
30 cm 20 cm
B
25
