Absicherungssensor GC 342+
8

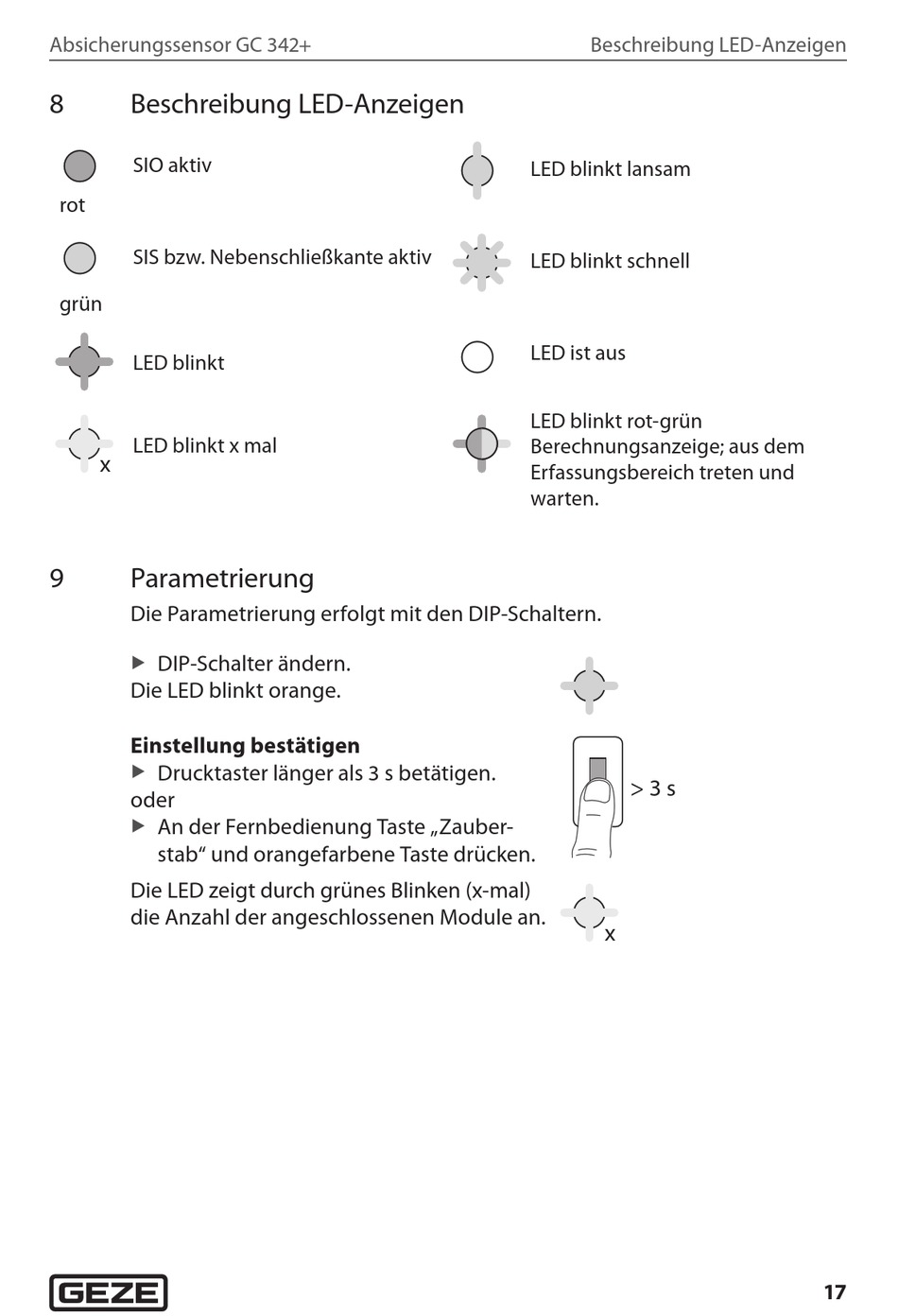

Beschreibung LED-Anzeigen
SIO aktiv
rot
SIS bzw. Nebenschließkante aktiv
grün
LED blinkt
LED blinkt x mal
x
9
Parametrierung
Die Parametrierung erfolgt mit den DIP-Schaltern.
DIP-Schalter ändern.
X
Die LED blinkt orange.
Einstellung bestätigen
Drucktaster länger als 3 s betätigen.
X
oder
An der Fernbedienung Taste „Zauber-
X
stab" und orangefarbene Taste drücken.
Die LED zeigt durch grünes Blinken (x-mal)
die Anzahl der angeschlossenen Module an.
Beschreibung LED-Anzeigen
LED blinkt lansam
LED blinkt schnell
LED ist aus
LED blinkt rot-grün
Berechnungsanzeige; aus dem
Erfassungsbereich treten und
warten.
> 3 s
x
17
