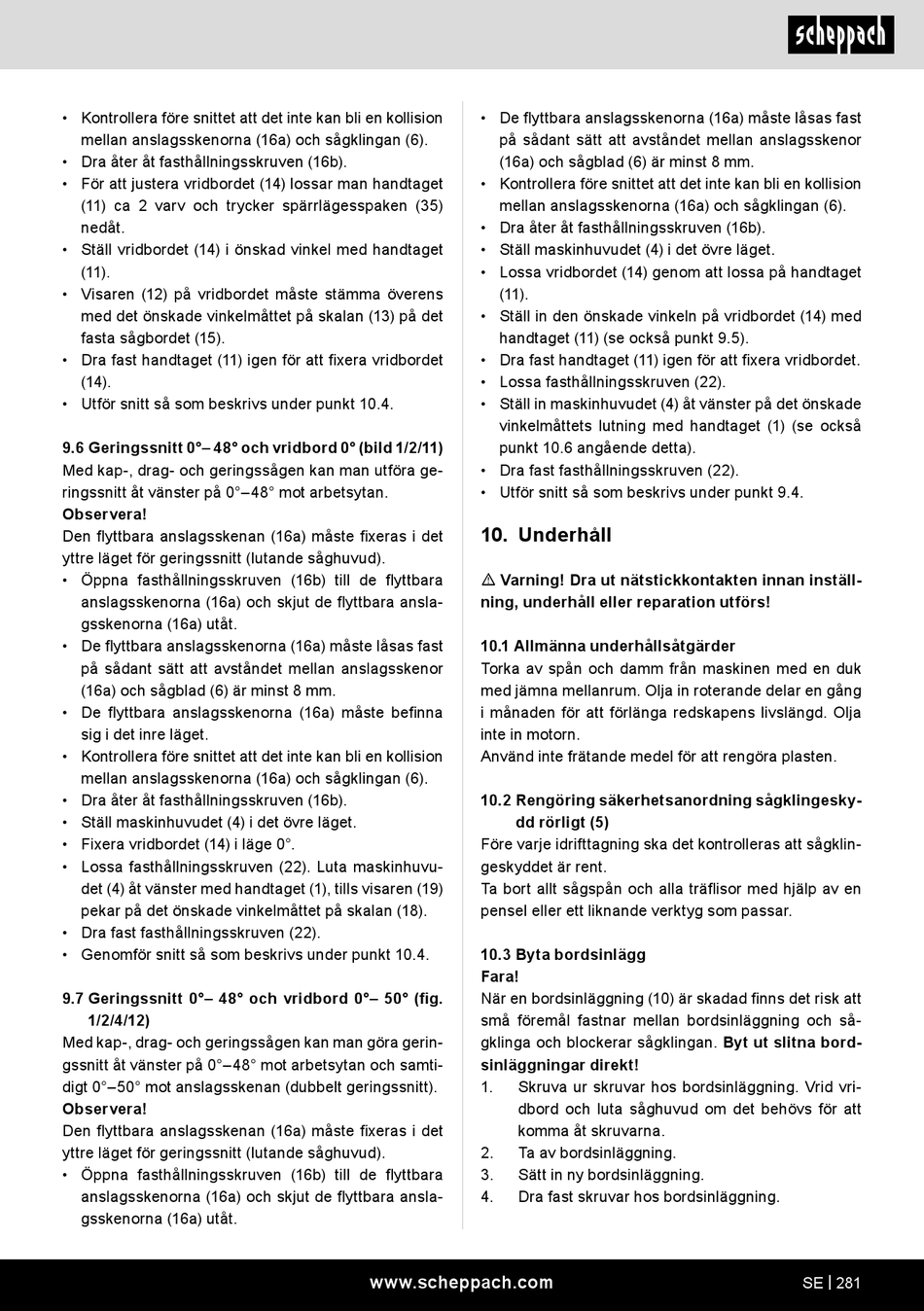

Scheppach HM305SL Original Bedienungsanleitung Seite 281

Vorschau ausblenden Andere Handbücher für HM305SL:

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 1
• Kontrollera före snittet att det inte kan bli en kollision
mellan anslagsskenorna (16a) och sågklingan (6).
• Dra åter åt fasthållningsskruven (16b).
• För att justera vridbordet (14) lossar man handtaget
(11) ca 2 varv och trycker spärrlägesspaken (35)
nedåt.
• Ställ vridbordet (14) i önskad vinkel med handtaget
(11).
• Visaren (12) på vridbordet måste stämma överens
med det önskade vinkelmåttet på skalan (13) på det
fasta sågbordet (15).
• Dra fast handtaget (11) igen för att 昀椀xera vridbordet
(14).
• Utför snitt så som beskrivs under punkt 10.4.
9.6 Geringssnitt 0°– 48° och vridbord 0° (bild 1/2/11)
Med kap-, drag- och geringssågen kan man utföra ge-
ringssnitt åt vänster på 0°–48° mot arbetsytan.
Observera!
Den 昀氀yttbara anslagsskenan (16a) måste 昀椀xeras i det
yttre läget för geringssnitt (lutande såghuvud).
• Öppna fasthållningsskruven (16b) till de 昀氀yttbara
anslagsskenorna (16a) och skjut de 昀氀yttbara ansla-
gsskenorna (16a) utåt.
• De 昀氀yttbara anslagsskenorna (16a) måste låsas fast
på sådant sätt att avståndet mellan anslagsskenor
(16a) och sågblad (6) är minst 8 mm.
• De 昀氀yttbara anslagsskenorna (16a) måste be昀椀nna
sig i det inre läget.
• Kontrollera före snittet att det inte kan bli en kollision
mellan anslagsskenorna (16a) och sågklingan (6).
• Dra åter åt fasthållningsskruven (16b).
• Ställ maskinhuvudet (4) i det övre läget.
• Fixera vridbordet (14) i läge 0°.
• Lossa fasthållningsskruven (22). Luta maskinhuvu-
det (4) åt vänster med handtaget (1), tills visaren (19)
pekar på det önskade vinkelmåttet på skalan (18).
• Dra fast fasthållningsskruven (22).
• Genomför snitt så som beskrivs under punkt 10.4.
9.7 Geringssnitt 0°– 48° och vridbord 0°– 50° (昀椀g.
1/2/4/12)
Med kap-, drag- och geringssågen kan man göra gerin-
gssnitt åt vänster på 0°–48° mot arbetsytan och samti-
digt 0°–50° mot anslagsskenan (dubbelt geringssnitt).
Observera!
Den 昀氀yttbara anslagsskenan (16a) måste 昀椀xeras i det
yttre läget för geringssnitt (lutande såghuvud).
• Öppna fasthållningsskruven (16b) till de 昀氀yttbara
anslagsskenorna (16a) och skjut de 昀氀yttbara ansla-
gsskenorna (16a) utåt.
• De 昀氀yttbara anslagsskenorna (16a) måste låsas fast
på sådant sätt att avståndet mellan anslagsskenor
(16a) och sågblad (6) är minst 8 mm.
• Kontrollera före snittet att det inte kan bli en kollision
mellan anslagsskenorna (16a) och sågklingan (6).
• Dra åter åt fasthållningsskruven (16b).
• Ställ maskinhuvudet (4) i det övre läget.
• Lossa vridbordet (14) genom att lossa på handtaget
(11).
• Ställ in den önskade vinkeln på vridbordet (14) med
handtaget (11) (se också punkt 9.5).
• Dra fast handtaget (11) igen för att 昀椀xera vridbordet.
• Lossa fasthållningsskruven (22).
• Ställ in maskinhuvudet (4) åt vänster på det önskade
vinkelmåttets lutning med handtaget (1) (se också
punkt 10.6 angående detta).
• Dra fast fasthållningsskruven (22).
• Utför snitt så som beskrivs under punkt 9.4.
10. Underhåll
m Varning! Dra ut nätstickkontakten innan inställ-
ning, underhåll eller reparation utförs!
10.1 Allmänna underhållsåtgärder
Torka av spån och damm från maskinen med en duk
med jämna mellanrum. Olja in roterande delar en gång
i månaden för att förlänga redskapens livslängd. Olja
inte in motorn.
Använd inte frätande medel för att rengöra plasten.
10.2 Rengöring säkerhetsanordning sågklingesky-
dd rörligt (5)
Före varje idrifttagning ska det kontrolleras att sågklin-
geskyddet är rent.
Ta bort allt sågspån och alla trä昀氀isor med hjälp av en
pensel eller ett liknande verktyg som passar.
10.3 Byta bordsinlägg
Fara!
När en bordsinläggning (10) är skadad 昀椀nns det risk att
små föremål fastnar mellan bordsinläggning och så-
gklinga och blockerar sågklingan. Byt ut slitna bord-
sinläggningar direkt!
1.
Skruva ur skruvar hos bordsinläggning. Vrid vri-
dbord och luta såghuvud om det behövs för att
komma åt skruvarna.
2.
Ta av bordsinläggning.
Sätt in ny bordsinläggning.
3.
4.
Dra fast skruvar hos bordsinläggning.
www.scheppach.com
SE | 281
