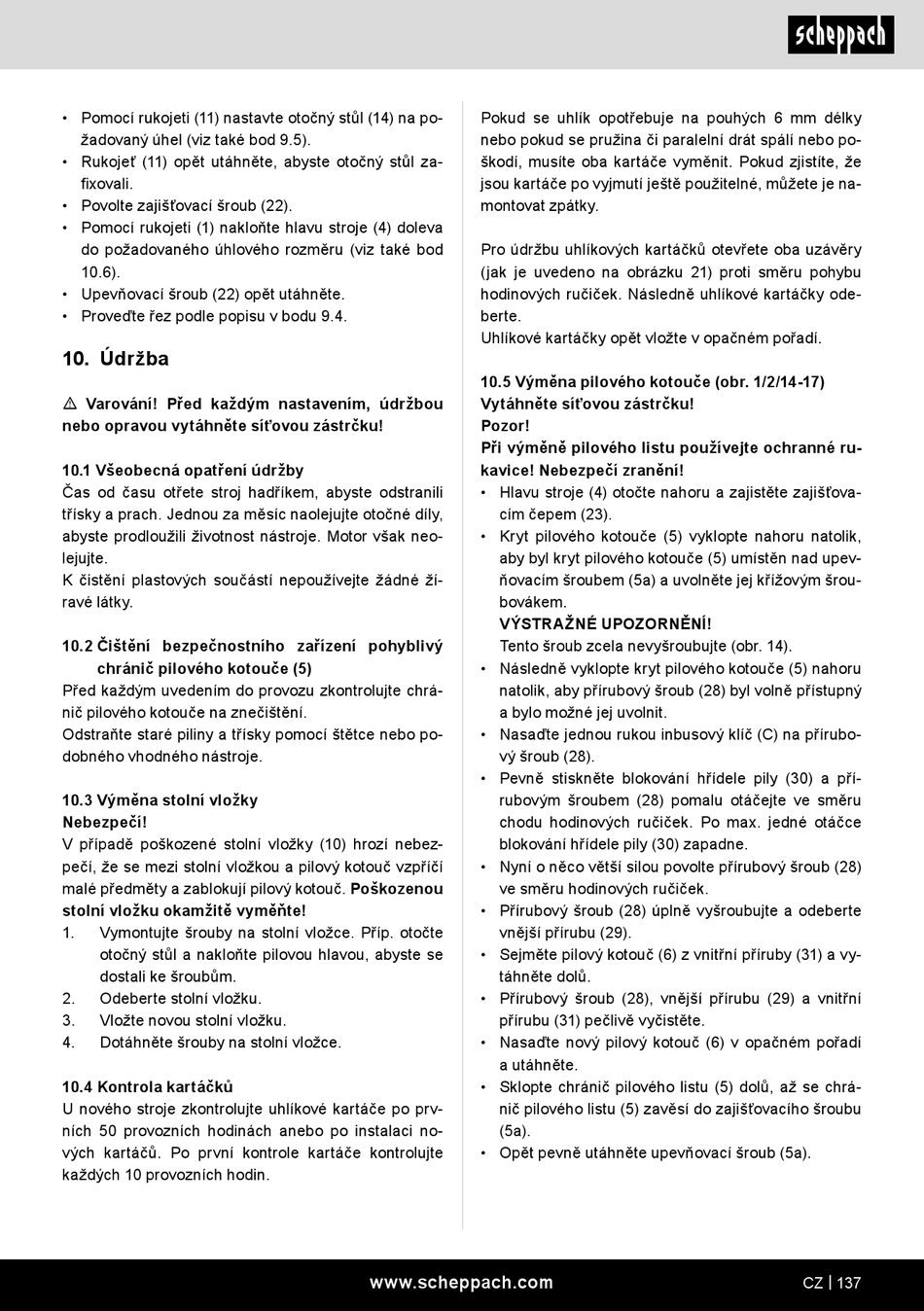

• Pomocí rukojeti (11) nastavte otočný stůl (14) na po-
žadovaný úhel (viz také bod 9.5).
• Rukojeť (11) opět utáhněte, abyste otočný stůl za-
昀椀xovali.
• Povolte zajišťovací šroub (22).
• Pomocí rukojeti (1) nakloňte hlavu stroje (4) doleva
do požadovaného úhlového rozměru (viz také bod
10.6).
• Upevňovací šroub (22) opět utáhněte.
• Proveďte řez podle popisu v bodu 9.4.
10. Údržba
m Varování! Před každým nastavením, údržbou
nebo opravou vytáhněte síťovou zástrčku!
10.1 Všeobecná opatření údržby
Čas od času otřete stroj hadříkem, abyste odstranili
třísky a prach. Jednou za měsíc naolejujte otočné díly,
abyste prodloužili životnost nástroje. Motor však neo-
lejujte.
K čistění plastových součástí nepoužívejte žádné ží-
ravé látky.
10.2 Čištění bezpečnostního zařízení pohyblivý
chránič pilového kotouče (5)
Před každým uvedením do provozu zkontrolujte chrá-
nič pilového kotouče na znečištění.
Odstraňte staré piliny a třísky pomocí štětce nebo po-
dobného vhodného nástroje.
10.3 Výměna stolní vložky
Nebezpečí!
V případě poškozené stolní vložky (10) hrozí nebez-
pečí, že se mezi stolní vložkou a pilový kotouč vzpříčí
malé předměty a zablokují pilový kotouč. Poškozenou
stolní vložku okamžitě vyměňte!
Vymontujte šrouby na stolní vložce. Příp. otočte
1.
otočný stůl a nakloňte pilovou hlavou, abyste se
dostali ke šroubům.
Odeberte stolní vložku.
2.
Vložte novou stolní vložku.
3.
Dotáhněte šrouby na stolní vložce.
4.
10.4 Kontrola kartáčků
U nového stroje zkontrolujte uhlíkové kartáče po prv-
ních 50 provozních hodinách anebo po instalaci no-
vých kartáčů. Po první kontrole kartáče kontrolujte
každých 10 provozních hodin.
Pokud se uhlík opotřebuje na pouhých 6 mm délky
nebo pokud se pružina či paralelní drát spálí nebo po-
škodí, musíte oba kartáče vyměnit. Pokud zjistíte, že
jsou kartáče po vyjmutí ještě použitelné, můžete je na-
montovat zpátky.
Pro údržbu uhlíkových kartáčků otevřete oba uzávěry
(jak je uvedeno na obrázku 21) proti směru pohybu
hodinových ručiček. Následně uhlíkové kartáčky ode-
berte.
Uhlíkové kartáčky opět vložte v opačném pořadí.
10.5 Výměna pilového kotouče (obr. 1/2/14-17)
Vytáhněte síťovou zástrčku!
Pozor!
Při výměně pilového listu používejte ochranné ru-
kavice! Nebezpečí zranění!
• Hlavu stroje (4) otočte nahoru a zajistěte zajišťova-
cím čepem (23).
• Kryt pilového kotouče (5) vyklopte nahoru natolik,
aby byl kryt pilového kotouče (5) umístěn nad upev-
ňovacím šroubem (5a) a uvolněte jej křížovým šrou-
bovákem.
VÝSTRAŽNÉ UPOZORNĚNÍ!
Tento šroub zcela nevyšroubujte (obr. 14).
• Následně vyklopte kryt pilového kotouče (5) nahoru
natolik, aby přírubový šroub (28) byl volně přístupný
a bylo možné jej uvolnit.
• Nasaďte jednou rukou inbusový klíč (C) na přírubo-
vý šroub (28).
• Pevně stiskněte blokování hřídele pily (30) a pří-
rubovým šroubem (28) pomalu otáčejte ve směru
chodu hodinových ručiček. Po max. jedné otáčce
blokování hřídele pily (30) zapadne.
• Nyní o něco větší silou povolte přírubový šroub (28)
ve směru hodinových ručiček.
• Přírubový šroub (28) úplně vyšroubujte a odeberte
vnější přírubu (29).
• Sejměte pilový kotouč (6) z vnitřní příruby (31) a vy-
táhněte dolů.
• Přírubový šroub (28), vnější přírubu (29) a vnitřní
přírubu (31) pečlivě vyčistěte.
• Nasaďte nový pilový kotouč (6) v opačném pořadí
a utáhněte.
• Sklopte chránič pilového listu (5) dolů, až se chrá-
nič pilového listu (5) zavěsí do zajišťovacího šroubu
(5a).
• Opět pevně utáhněte upevňovací šroub (5a).
