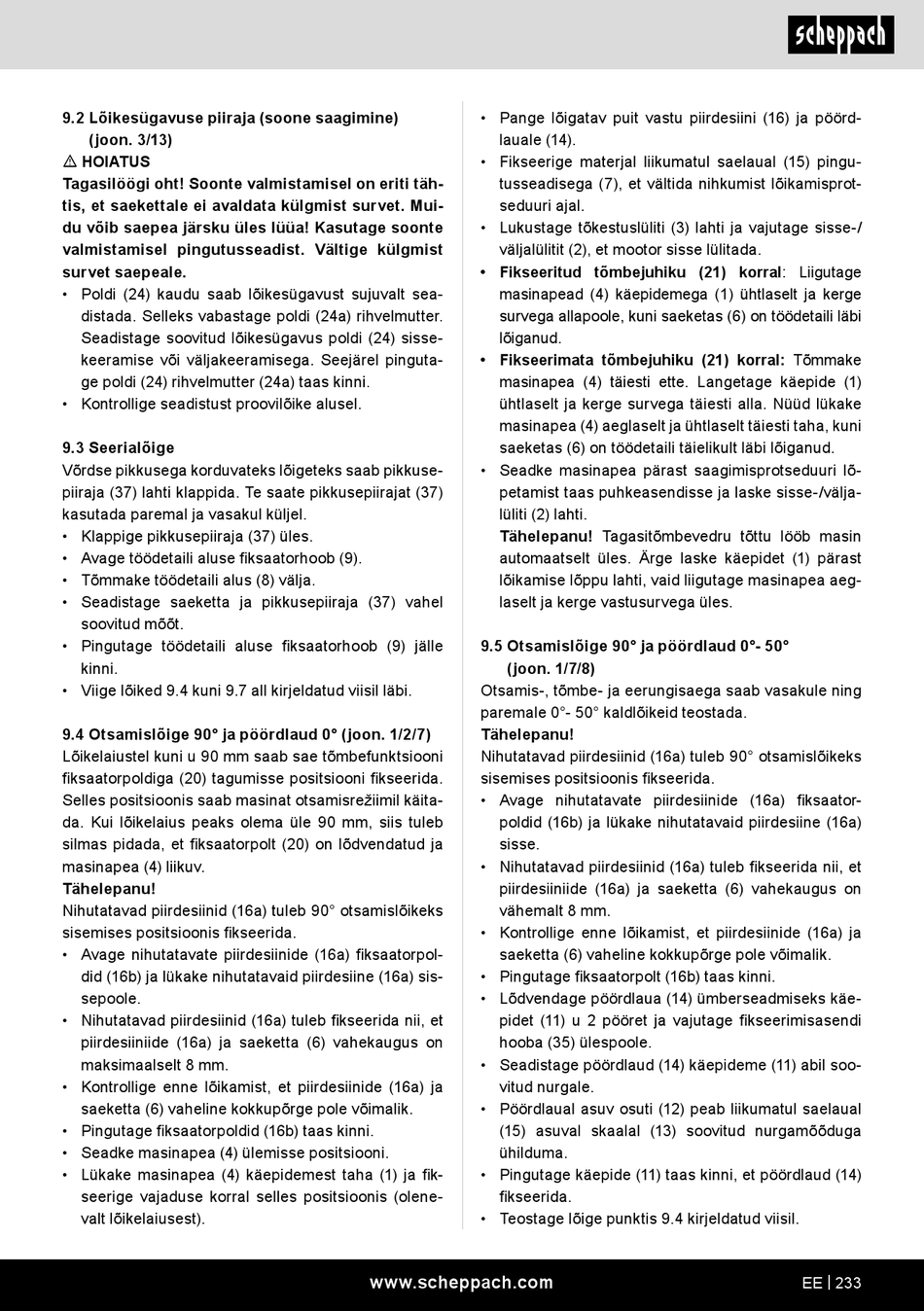

9.2 Lõikesügavuse piiraja (soone saagimine)
(joon. 3/13)
m HOIATUS
Tagasilöögi oht! Soonte valmistamisel on eriti täh-
tis, et saekettale ei avaldata külgmist survet. Mui-
du võib saepea järsku üles lüüa! Kasutage soonte
valmistamisel pingutusseadist. Vältige külgmist
survet saepeale.
• Poldi (24) kaudu saab lõikesügavust sujuvalt sea-
distada. Selleks vabastage poldi (24a) rihvelmutter.
Seadistage soovitud lõikesügavus poldi (24) sisse-
keeramise või väljakeeramisega. Seejärel pinguta-
ge poldi (24) rihvelmutter (24a) taas kinni.
• Kontrollige seadistust proovilõike alusel.
9.3 Seerialõige
Võrdse pikkusega korduvateks lõigeteks saab pikkuse-
piiraja (37) lahti klappida. Te saate pikkusepiirajat (37)
kasutada paremal ja vasakul küljel.
• Klappige pikkusepiiraja (37) üles.
• Avage töödetaili aluse 昀椀ksaatorhoob (9).
• Tõmmake töödetaili alus (8) välja.
• Seadistage saeketta ja pikkusepiiraja (37) vahel
soovitud mõõt.
• Pingutage töödetaili aluse 昀椀ksaatorhoob (9) jälle
kinni.
• Viige lõiked 9.4 kuni 9.7 all kirjeldatud viisil läbi.
9.4 Otsamislõige 90° ja pöördlaud 0° (joon. 1/2/7)
Lõikelaiustel kuni u 90 mm saab sae tõmbefunktsiooni
昀椀ksaatorpoldiga (20) tagumisse positsiooni 昀椀kseerida.
Selles positsioonis saab masinat otsamisrežiimil käita-
da. Kui lõikelaius peaks olema üle 90 mm, siis tuleb
silmas pidada, et 昀椀ksaatorpolt (20) on lõdvendatud ja
masinapea (4) liikuv.
Tähelepanu!
Nihutatavad piirdesiinid (16a) tuleb 90° otsamislõikeks
sisemises positsioonis 昀椀kseerida.
• Avage nihutatavate piirdesiinide (16a) 昀椀ksaatorpol-
did (16b) ja lükake nihutatavaid piirdesiine (16a) sis-
sepoole.
• Nihutatavad piirdesiinid (16a) tuleb 昀椀kseerida nii, et
piirdesiiniide (16a) ja saeketta (6) vahekaugus on
maksimaalselt 8 mm.
• Kontrollige enne lõikamist, et piirdesiinide (16a) ja
saeketta (6) vaheline kokkupõrge pole võimalik.
• Pingutage 昀椀ksaatorpoldid (16b) taas kinni.
• Seadke masinapea (4) ülemisse positsiooni.
• Lükake masinapea (4) käepidemest taha (1) ja 昀椀k-
seerige vajaduse korral selles positsioonis (olene-
valt lõikelaiusest).
• Pange lõigatav puit vastu piirdesiini (16) ja pöörd-
lauale (14).
• Fikseerige materjal liikumatul saelaual (15) pingu-
tusseadisega (7), et vältida nihkumist lõikamisprot-
seduuri ajal.
• Lukustage tõkestuslüliti (3) lahti ja vajutage sisse-/
väljalülitit (2), et mootor sisse lülitada.
• Fikseeritud tõmbejuhiku (21) korral: Liigutage
masinapead (4) käepidemega (1) ühtlaselt ja kerge
survega allapoole, kuni saeketas (6) on töödetaili läbi
lõiganud.
• Fikseerimata tõmbejuhiku (21) korral: Tõmmake
masinapea (4) täiesti ette. Langetage käepide (1)
ühtlaselt ja kerge survega täiesti alla. Nüüd lükake
masinapea (4) aeglaselt ja ühtlaselt täiesti taha, kuni
saeketas (6) on töödetaili täielikult läbi lõiganud.
• Seadke masinapea pärast saagimisprotseduuri lõ-
petamist taas puhkeasendisse ja laske sisse-/välja-
lüliti (2) lahti.
Tähelepanu! Tagasitõmbevedru tõttu lööb masin
automaatselt üles. Ärge laske käepidet (1) pärast
lõikamise lõppu lahti, vaid liigutage masinapea aeg-
laselt ja kerge vastusurvega üles.
9.5 Otsamislõige 90° ja pöördlaud 0°- 50°
(joon. 1/7/8)
Otsamis-, tõmbe- ja eerungisaega saab vasakule ning
paremale 0°- 50° kaldlõikeid teostada.
Tähelepanu!
Nihutatavad piirdesiinid (16a) tuleb 90° otsamislõikeks
sisemises positsioonis 昀椀kseerida.
• Avage nihutatavate piirdesiinide (16a) 昀椀ksaator-
poldid (16b) ja lükake nihutatavaid piirdesiine (16a)
sisse.
• Nihutatavad piirdesiinid (16a) tuleb 昀椀kseerida nii, et
piirdesiiniide (16a) ja saeketta (6) vahekaugus on
vähemalt 8 mm.
• Kontrollige enne lõikamist, et piirdesiinide (16a) ja
saeketta (6) vaheline kokkupõrge pole võimalik.
• Pingutage 昀椀ksaatorpolt (16b) taas kinni.
• Lõdvendage pöördlaua (14) ümberseadmiseks käe-
pidet (11) u 2 pööret ja vajutage 昀椀kseerimisasendi
hooba (35) ülespoole.
• Seadistage pöördlaud (14) käepideme (11) abil soo-
vitud nurgale.
• Pöördlaual asuv osuti (12) peab liikumatul saelaual
(15) asuval skaalal (13) soovitud nurgamõõduga
ühilduma.
• Pingutage käepide (11) taas kinni, et pöördlaud (14)
昀椀kseerida.
• Teostage lõige punktis 9.4 kirjeldatud viisil.
