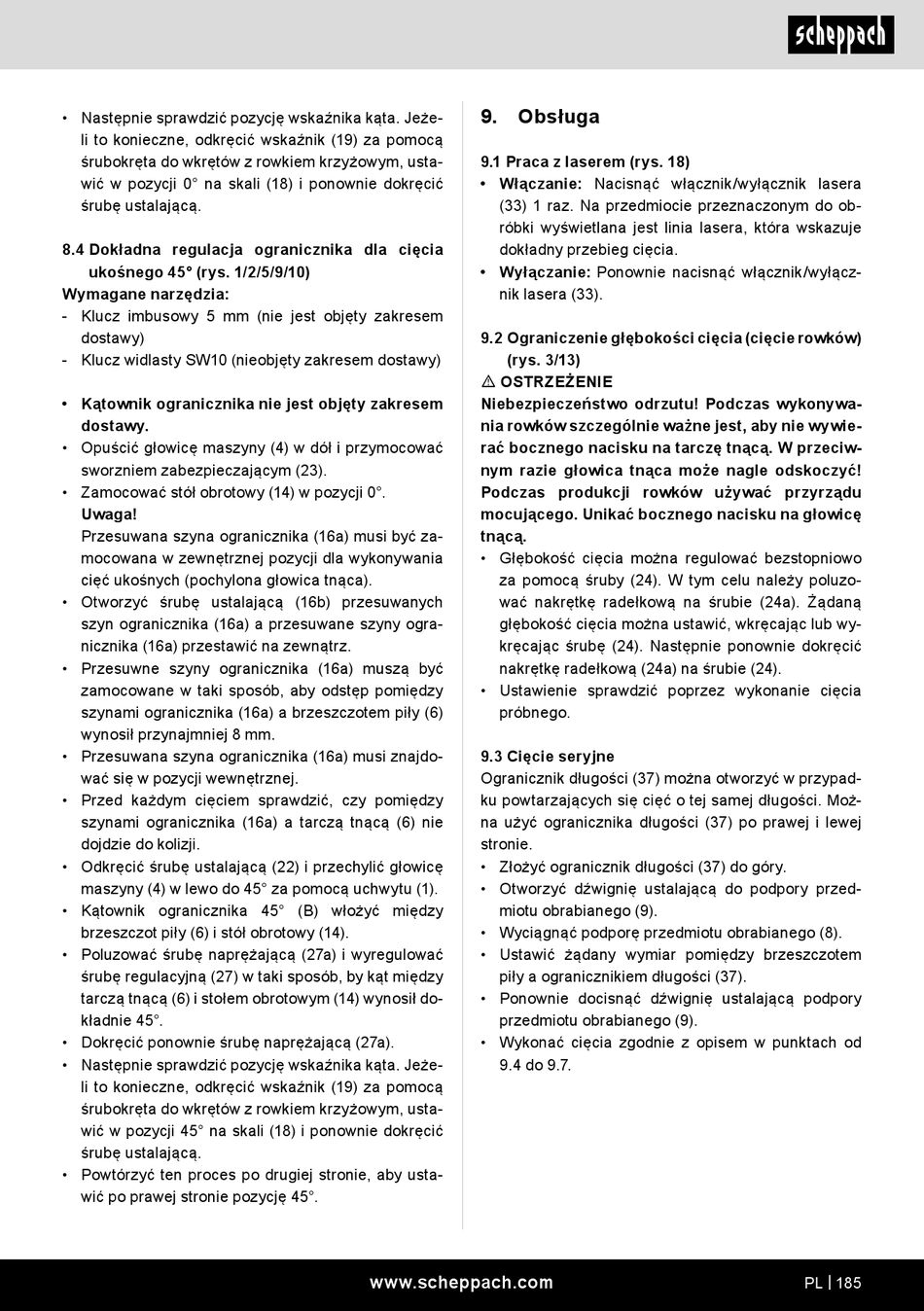

Scheppach HM305SL Original Bedienungsanleitung Seite 185

• Następnie sprawdzić pozycję wskaźnika kąta. Jeże-
li to konieczne, odkręcić wskaźnik (19) za pomocą
śrubokręta do wkrętów z rowkiem krzyżowym, usta-
wić w pozycji 0° na skali (18) i ponownie dokręcić
śrubę ustalającą.
8.4 Dokładna regulacja ogranicznika dla cięcia
ukośnego 45° (rys. 1/2/5/9/10)
Wymagane narzędzia:
- Klucz imbusowy 5 mm (nie jest objęty zakresem
dostawy)
- Klucz widlasty SW10 (nieobjęty zakresem dostawy)
• Kątownik ogranicznika nie jest objęty zakresem
dostawy.
• Opuścić głowicę maszyny (4) w dół i przymocować
sworzniem zabezpieczającym (23).
• Zamocować stół obrotowy (14) w pozycji 0°.
Uwaga!
Przesuwana szyna ogranicznika (16a) musi być za-
mocowana w zewnętrznej pozycji dla wykonywania
cięć ukośnych (pochylona głowica tnąca).
• Otworzyć śrubę ustalającą (16b) przesuwanych
szyn ogranicznika (16a) a przesuwane szyny ogra-
nicznika (16a) przestawić na zewnątrz.
• Przesuwne szyny ogranicznika (16a) muszą być
zamocowane w taki sposób, aby odstęp pomiędzy
szynami ogranicznika (16a) a brzeszczotem piły (6)
wynosił przynajmniej 8 mm.
• Przesuwana szyna ogranicznika (16a) musi znajdo-
wać się w pozycji wewnętrznej.
• Przed każdym cięciem sprawdzić, czy pomiędzy
szynami ogranicznika (16a) a tarczą tnącą (6) nie
dojdzie do kolizji.
• Odkręcić śrubę ustalającą (22) i przechylić głowicę
maszyny (4) w lewo do 45° za pomocą uchwytu (1).
• Kątownik ogranicznika 45° (B) włożyć między
brzeszczot piły (6) i stół obrotowy (14).
• Poluzować śrubę naprężającą (27a) i wyregulować
śrubę regulacyjną (27) w taki sposób, by kąt między
tarczą tnącą (6) i stołem obrotowym (14) wynosił do-
kładnie 45°.
• Dokręcić ponownie śrubę naprężającą (27a).
• Następnie sprawdzić pozycję wskaźnika kąta. Jeże-
li to konieczne, odkręcić wskaźnik (19) za pomocą
śrubokręta do wkrętów z rowkiem krzyżowym, usta-
wić w pozycji 45° na skali (18) i ponownie dokręcić
śrubę ustalającą.
• Powtórzyć ten proces po drugiej stronie, aby usta-
wić po prawej stronie pozycję 45°.
Obsługa
9.
9.1 Praca z laserem (rys. 18)
• Włączanie: Nacisnąć włącznik/wyłącznik lasera
(33) 1 raz. Na przedmiocie przeznaczonym do ob-
róbki wyświetlana jest linia lasera, która wskazuje
dokładny przebieg cięcia.
• Wyłączanie: Ponownie nacisnąć włącznik/wyłącz-
nik lasera (33).
9.2 Ograniczenie głębokości cięcia (cięcie rowków)
(rys. 3/13)
m OSTRZEŻENIE
Niebezpieczeństwo odrzutu! Podczas wykonywa-
nia rowków szczególnie ważne jest, aby nie wywie-
rać bocznego nacisku na tarczę tnącą. W przeciw-
nym razie głowica tnąca może nagle odskoczyć!
Podczas produkcji rowków używać przyrządu
mocującego. Unikać bocznego nacisku na głowicę
tnącą.
• Głębokość cięcia można regulować bezstopniowo
za pomocą śruby (24). W tym celu należy poluzo-
wać nakrętkę radełkową na śrubie (24a). Żądaną
głębokość cięcia można ustawić, wkręcając lub wy-
kręcając śrubę (24). Następnie ponownie dokręcić
nakrętkę radełkową (24a) na śrubie (24).
• Ustawienie sprawdzić poprzez wykonanie cięcia
próbnego.
9.3 Cięcie seryjne
Ogranicznik długości (37) można otworzyć w przypad-
ku powtarzających się cięć o tej samej długości. Moż-
na użyć ogranicznika długości (37) po prawej i lewej
stronie.
• Złożyć ogranicznik długości (37) do góry.
• Otworzyć dźwignię ustalającą do podpory przed-
miotu obrabianego (9).
• Wyciągnąć podporę przedmiotu obrabianego (8).
• Ustawić żądany wymiar pomiędzy brzeszczotem
piły a ogranicznikiem długości (37).
• Ponownie docisnąć dźwignię ustalającą podpory
przedmiotu obrabianego (9).
• Wykonać cięcia zgodnie z opisem w punktach od
9.4 do 9.7.
