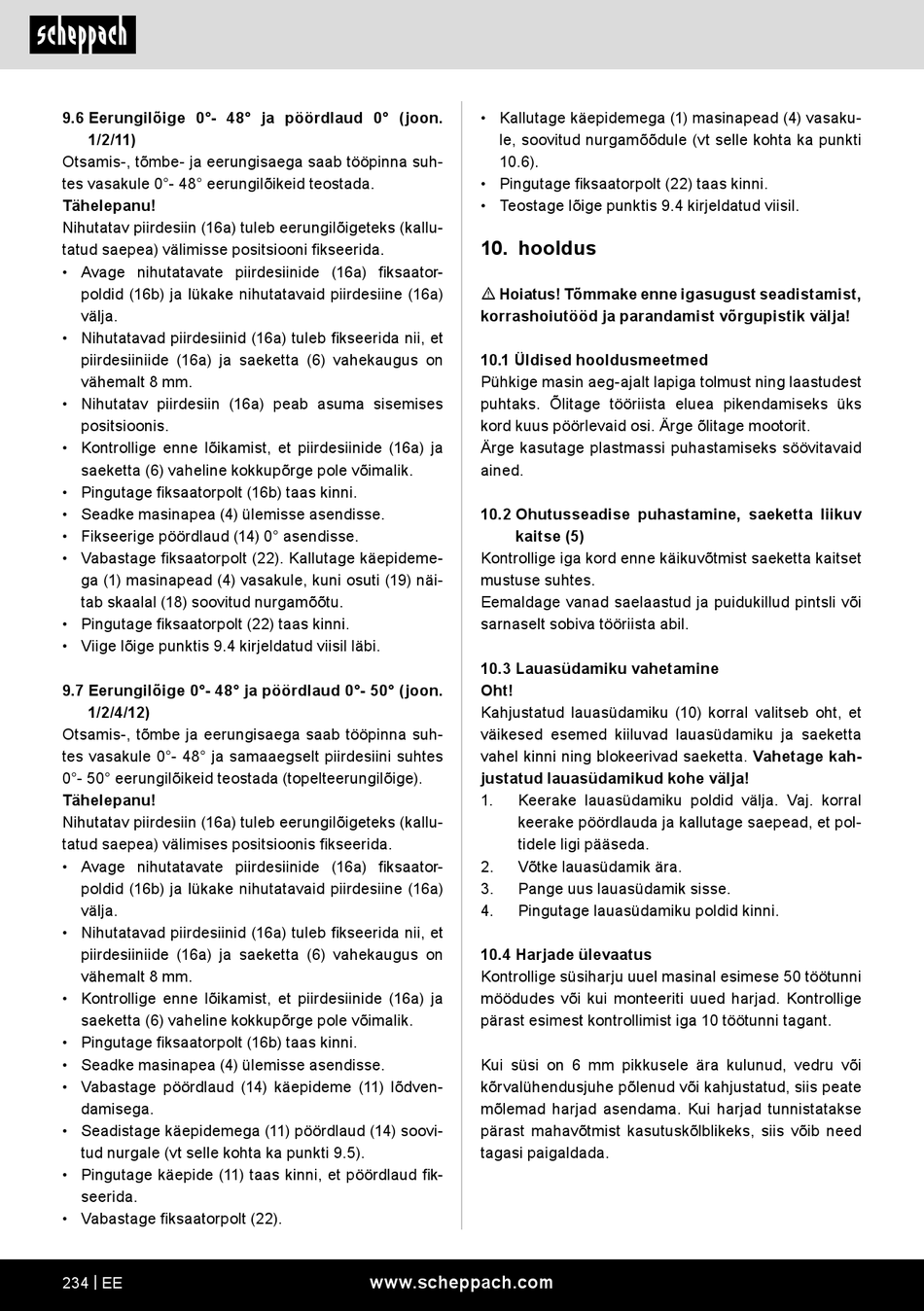

Scheppach HM305SL Original Bedienungsanleitung Seite 234

9.6 Eerungilõige 0°- 48° ja pöördlaud 0° (joon.
1/2/11)
Otsamis-, tõmbe- ja eerungisaega saab tööpinna suh-
tes vasakule 0°- 48° eerungilõikeid teostada.
Tähelepanu!
Nihutatav piirdesiin (16a) tuleb eerungilõigeteks (kallu-
tatud saepea) välimisse positsiooni 昀椀kseerida.
• Avage nihutatavate piirdesiinide (16a) 昀椀ksaator-
poldid (16b) ja lükake nihutatavaid piirdesiine (16a)
välja.
• Nihutatavad piirdesiinid (16a) tuleb 昀椀kseerida nii, et
piirdesiiniide (16a) ja saeketta (6) vahekaugus on
vähemalt 8 mm.
• Nihutatav piirdesiin (16a) peab asuma sisemises
positsioonis.
• Kontrollige enne lõikamist, et piirdesiinide (16a) ja
saeketta (6) vaheline kokkupõrge pole võimalik.
• Pingutage 昀椀ksaatorpolt (16b) taas kinni.
• Seadke masinapea (4) ülemisse asendisse.
• Fikseerige pöördlaud (14) 0° asendisse.
• Vabastage 昀椀ksaatorpolt (22). Kallutage käepideme-
ga (1) masinapead (4) vasakule, kuni osuti (19) näi-
tab skaalal (18) soovitud nurgamõõtu.
• Pingutage 昀椀ksaatorpolt (22) taas kinni.
• Viige lõige punktis 9.4 kirjeldatud viisil läbi.
9.7 Eerungilõige 0°- 48° ja pöördlaud 0°- 50° (joon.
1/2/4/12)
Otsamis-, tõmbe ja eerungisaega saab tööpinna suh-
tes vasakule 0°- 48° ja samaaegselt piirdesiini suhtes
0°- 50° eerungilõikeid teostada (topelteerungilõige).
Tähelepanu!
Nihutatav piirdesiin (16a) tuleb eerungilõigeteks (kallu-
tatud saepea) välimises positsioonis 昀椀kseerida.
• Avage nihutatavate piirdesiinide (16a) 昀椀ksaator-
poldid (16b) ja lükake nihutatavaid piirdesiine (16a)
välja.
• Nihutatavad piirdesiinid (16a) tuleb 昀椀kseerida nii, et
piirdesiiniide (16a) ja saeketta (6) vahekaugus on
vähemalt 8 mm.
• Kontrollige enne lõikamist, et piirdesiinide (16a) ja
saeketta (6) vaheline kokkupõrge pole võimalik.
• Pingutage 昀椀ksaatorpolt (16b) taas kinni.
• Seadke masinapea (4) ülemisse asendisse.
• Vabastage pöördlaud (14) käepideme (11) lõdven-
damisega.
• Seadistage käepidemega (11) pöördlaud (14) soovi-
tud nurgale (vt selle kohta ka punkti 9.5).
• Pingutage käepide (11) taas kinni, et pöördlaud 昀椀k-
seerida.
• Vabastage 昀椀ksaatorpolt (22).
234 | EE
• Kallutage käepidemega (1) masinapead (4) vasaku-
le, soovitud nurgamõõdule (vt selle kohta ka punkti
10.6).
• Pingutage 昀椀ksaatorpolt (22) taas kinni.
• Teostage lõige punktis 9.4 kirjeldatud viisil.
10. hooldus
m Hoiatus! Tõmmake enne igasugust seadistamist,
korrashoiutööd ja parandamist võrgupistik välja!
10.1 Üldised hooldusmeetmed
Pühkige masin aeg-ajalt lapiga tolmust ning laastudest
puhtaks. Õlitage tööriista eluea pikendamiseks üks
kord kuus pöörlevaid osi. Ärge õlitage mootorit.
Ärge kasutage plastmassi puhastamiseks söövitavaid
ained.
10.2 Ohutusseadise puhastamine, saeketta liikuv
kaitse (5)
Kontrollige iga kord enne käikuvõtmist saeketta kaitset
mustuse suhtes.
Eemaldage vanad saelaastud ja puidukillud pintsli või
sarnaselt sobiva tööriista abil.
10.3 Lauasüdamiku vahetamine
Oht!
Kahjustatud lauasüdamiku (10) korral valitseb oht, et
väikesed esemed kiiluvad lauasüdamiku ja saeketta
vahel kinni ning blokeerivad saeketta. Vahetage kah-
justatud lauasüdamikud kohe välja!
Keerake lauasüdamiku poldid välja. Vaj. korral
1.
keerake pöördlauda ja kallutage saepead, et pol-
tidele ligi pääseda.
Võtke lauasüdamik ära.
2.
3. Pange uus lauasüdamik sisse.
4. Pingutage lauasüdamiku poldid kinni.
10.4 Harjade ülevaatus
Kontrollige süsiharju uuel masinal esimese 50 töötunni
möödudes või kui monteeriti uued harjad. Kontrollige
pärast esimest kontrollimist iga 10 töötunni tagant.
Kui süsi on 6 mm pikkusele ära kulunud, vedru või
kõrvalühendusjuhe põlenud või kahjustatud, siis peate
mõlemad harjad asendama. Kui harjad tunnistatakse
pärast mahavõtmist kasutuskõlblikeks, siis võib need
tagasi paigaldada.
