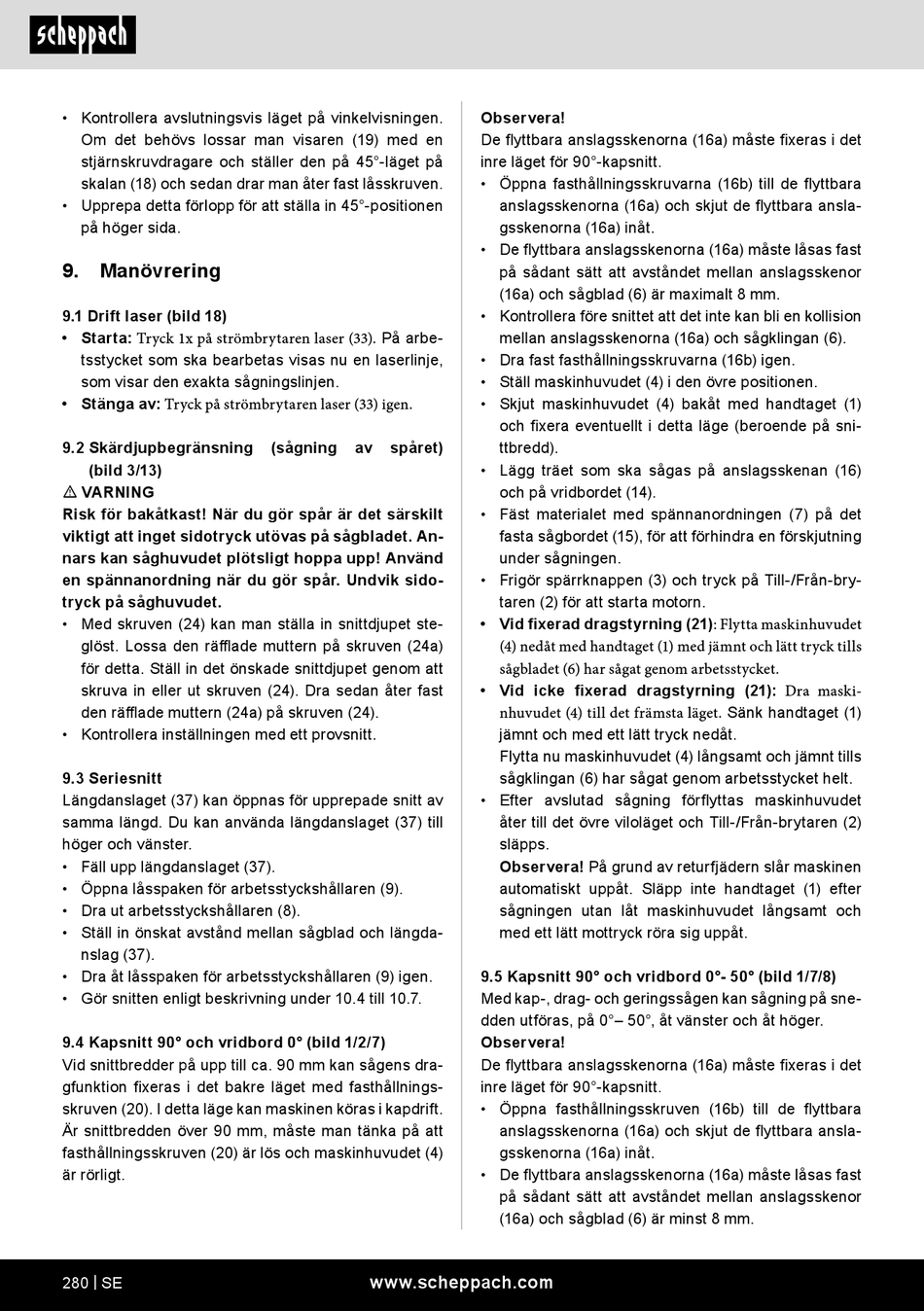

• Kontrollera avslutningsvis läget på vinkelvisningen.
Om det behövs lossar man visaren (19) med en
stjärnskruvdragare och ställer den på 45°-läget på
skalan (18) och sedan drar man åter fast låsskruven.
• Upprepa detta förlopp för att ställa in 45°-positionen
på höger sida.
9. Manövrering
9.1 Drift laser (bild 18)
• Starta: Tryck 1x på strömbrytaren laser (33). På arbe-
tsstycket som ska bearbetas visas nu en laserlinje,
som visar den exakta sågningslinjen.
• Stänga av: Tryck på strömbrytaren laser (33) igen.
9.2 Skärdjupbegränsning
(bild 3/13)
m VARNING
Risk för bakåtkast! När du gör spår är det särskilt
viktigt att inget sidotryck utövas på sågbladet. An-
nars kan såghuvudet plötsligt hoppa upp! Använd
en spännanordning när du gör spår. Undvik sido-
tryck på såghuvudet.
• Med skruven (24) kan man ställa in snittdjupet ste-
glöst. Lossa den rä昀툀ade muttern på skruven (24a)
för detta. Ställ in det önskade snittdjupet genom att
skruva in eller ut skruven (24). Dra sedan åter fast
den rä昀툀ade muttern (24a) på skruven (24).
• Kontrollera inställningen med ett provsnitt.
9.3 Seriesnitt
Längdanslaget (37) kan öppnas för upprepade snitt av
samma längd. Du kan använda längdanslaget (37) till
höger och vänster.
• Fäll upp längdanslaget (37).
• Öppna låsspaken för arbetsstyckshållaren (9).
• Dra ut arbetsstyckshållaren (8).
• Ställ in önskat avstånd mellan sågblad och längda-
nslag (37).
• Dra åt låsspaken för arbetsstyckshållaren (9) igen.
• Gör snitten enligt beskrivning under 10.4 till 10.7.
9.4 Kapsnitt 90° och vridbord 0° (bild 1/2/7)
Vid snittbredder på upp till ca. 90 mm kan sågens dra-
gfunktion 昀椀xeras i det bakre läget med fasthållnings-
skruven (20). I detta läge kan maskinen köras i kapdrift.
Är snittbredden över 90 mm, måste man tänka på att
fasthållningsskruven (20) är lös och maskinhuvudet (4)
är rörligt.
280 | SE
(sågning av spåret)
www.scheppach.com
Observera!
De 昀氀yttbara anslagsskenorna (16a) måste 昀椀xeras i det
inre läget för 90°-kapsnitt.
• Öppna fasthållningsskruvarna (16b) till de 昀氀yttbara
anslagsskenorna (16a) och skjut de 昀氀yttbara ansla-
gsskenorna (16a) inåt.
• De 昀氀yttbara anslagsskenorna (16a) måste låsas fast
på sådant sätt att avståndet mellan anslagsskenor
(16a) och sågblad (6) är maximalt 8 mm.
• Kontrollera före snittet att det inte kan bli en kollision
mellan anslagsskenorna (16a) och sågklingan (6).
• Dra fast fasthållningsskruvarna (16b) igen.
• Ställ maskinhuvudet (4) i den övre positionen.
• Skjut maskinhuvudet (4) bakåt med handtaget (1)
och 昀椀xera eventuellt i detta läge (beroende på sni-
ttbredd).
• Lägg träet som ska sågas på anslagsskenan (16)
och på vridbordet (14).
• Fäst materialet med spännanordningen (7) på det
fasta sågbordet (15), för att förhindra en förskjutning
under sågningen.
• Frigör spärrknappen (3) och tryck på Till-/Från-bry-
taren (2) för att starta motorn.
• Vid 昀椀xerad dragstyrning (21): Flytta maskinhuvudet
(4) nedåt med handtaget (1) med jämnt och lätt tryck tills
sågbladet (6) har sågat genom arbetsstycket.
• Vid icke 昀椀xerad dragstyrning (21): Dra maski-
nhuvudet (4) till det främsta läget. Sänk handtaget (1)
jämnt och med ett lätt tryck nedåt.
Flytta nu maskinhuvudet (4) långsamt och jämnt tills
sågklingan (6) har sågat genom arbetsstycket helt.
• Efter avslutad sågning för昀氀yttas maskinhuvudet
åter till det övre viloläget och Till-/Från-brytaren (2)
släpps.
Observera! På grund av returfjädern slår maskinen
automatiskt uppåt. Släpp inte handtaget (1) efter
sågningen utan låt maskinhuvudet långsamt och
med ett lätt mottryck röra sig uppåt.
9.5 Kapsnitt 90° och vridbord 0°- 50° (bild 1/7/8)
Med kap-, drag- och geringssågen kan sågning på sne-
dden utföras, på 0°– 50°, åt vänster och åt höger.
Observera!
De 昀氀yttbara anslagsskenorna (16a) måste 昀椀xeras i det
inre läget för 90°-kapsnitt.
• Öppna fasthållningsskruven (16b) till de 昀氀yttbara
anslagsskenorna (16a) och skjut de 昀氀yttbara ansla-
gsskenorna (16a) inåt.
• De 昀氀yttbara anslagsskenorna (16a) måste låsas fast
på sådant sätt att avståndet mellan anslagsskenor
(16a) och sågblad (6) är minst 8 mm.
