Elektrische Installation
5

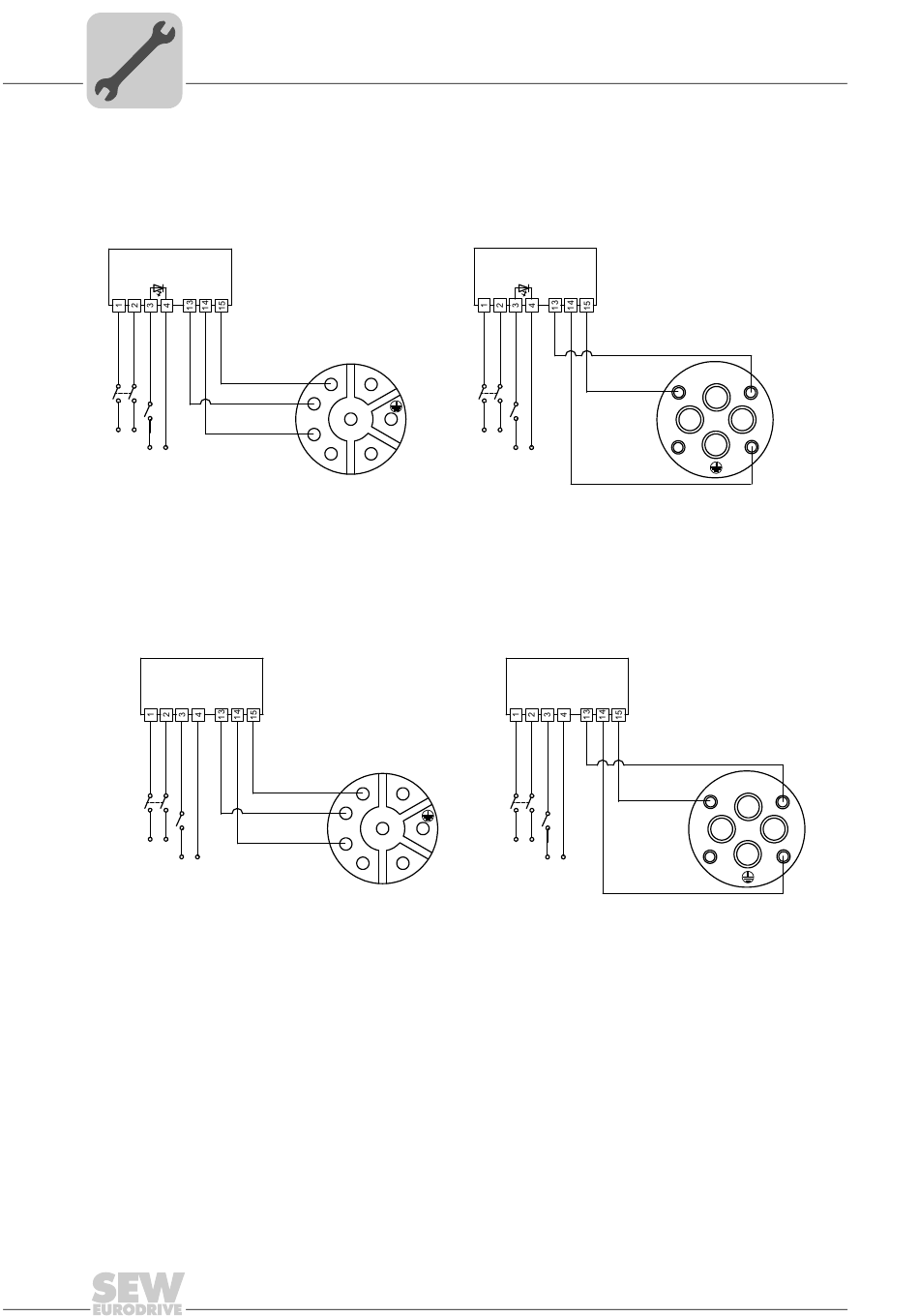

Anschluss mit Steckersystem SM. / SB.
Bremsensteuergerät BMKB
BMKB
K12
U
+ -
AC
24 V
DC
Bremsensteuergerät BMV
K12
24 V + -
DC
24 V
38
Gleich- und wechselstromseitiges Abschalten / Schnelles Einfallen der Bremse / Inte-
griertes Spannungsrelais / DC-24-V-Steuereingang integriert / Anzeige der Funktions-
bereitschaft durch Diode mit SB1 und SBB.
SB1
D 3
C
4
B
A 1
Anschluss 1, 2 Energieversorgung
Anschluss 3, 4 Signal (Umrichter)
Gleich- und wechselstromseitiges Abschalten / Schnelles Einfallen der Bremse --/ DC-
24-V-Steuereingang integriert mit SB1 und SBB.
BMV
SB1
D
C
4
B
DC
A
Anschluss 1, 2 Energieversorgung
Anschluss 3, 4 Signal (Umrichter)
