Lieferumfang und Motorenaufbau
3
f

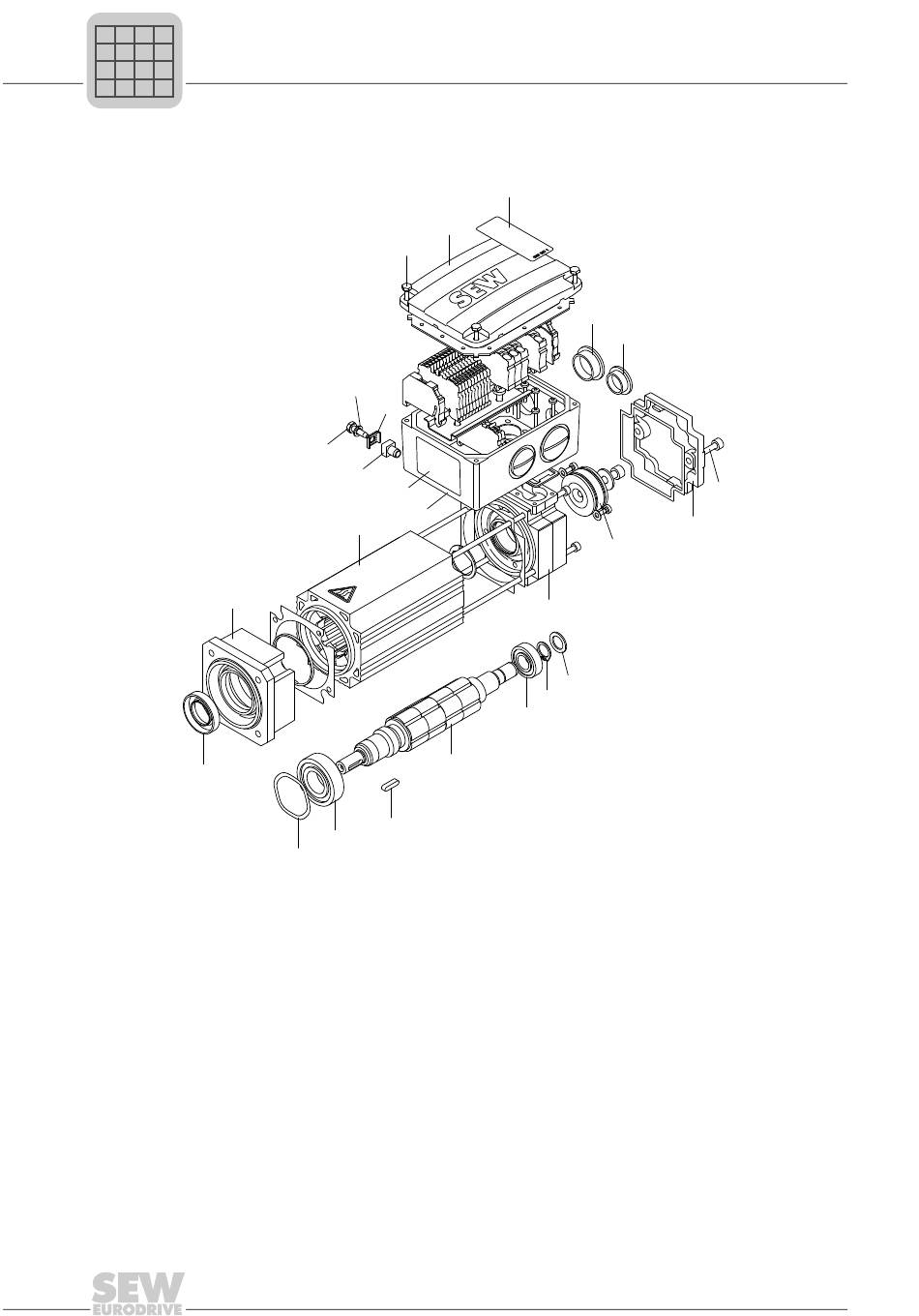

Prinzipieller Aufbau explosionsgeschützter synchroner Servomotor CMP
i
P Hz
3.1.2 CMP50 – CMP63 /KK
[106]
[1] Rotor
[3] Passfeder
[7] Flanschlagerschild
[11] Rillenkugellager
[16] Stator
[40] Sicherungsring
[42] B-Lagerschild
[43] Stützscheibe
[44] Rillenkugellager
14
[123]
[140]
[126]
[139]
[128]
[108]
[112]
[16]
[7]
[3]
[11]
[105]
[105] Ausgleichsscheibe
[106] Wellendichtring
[108] Typenschild
[112] Klemmenkasten Unterteil
[123] Schraube
[126] Klemmbügel
[128] Erdungsklemme
[129] Verschluss-Schraube
[132] Klemmenkasten Deckel
Betriebsanleitung – Explosionsgeschützte Servomotoren CMP40 – 63, CMP.71 – 100
[947]
[132]
[129]
[305]
[42]
[43]
[40]
[44]
[1]
[134]
[139]
[140]
[213]
[304]
[305]
[947]
[134]
[213]
[304]
9727670795
Verschluss-Schraube
Schraube
Federring
Zylinderschraube
Gehäusedeckel
Resolver
Hinweisschild
