Zusatz zur Betriebsanleitung
®

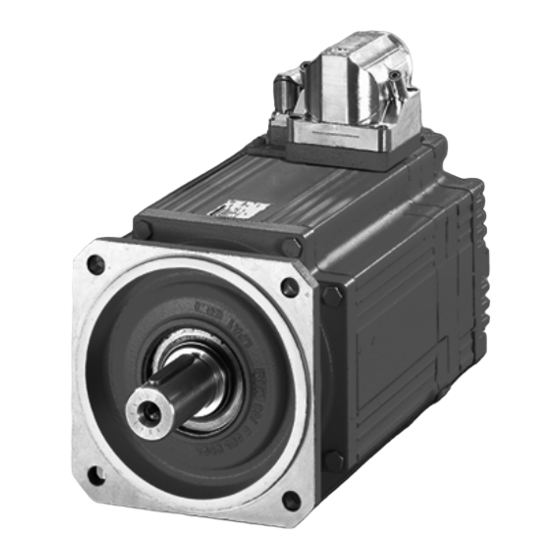

Servomotoren CMP.. mit MOVILINK
DDI-Schnittstelle
CMP50 – CMP100
Ausgabe 02/2022
26877082/DE

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für SEW-Eurodrive CMP Serie

  • Seite 1 *26877082_0222* Antriebstechnik \ Antriebsautomatisierung \ Systemintegration \ Services Zusatz zur Betriebsanleitung ® Servomotoren CMP.. mit MOVILINK DDI-Schnittstelle CMP50 – CMP100 Ausgabe 02/2022 26877082/DE...
  • Seite 2 SEW-EURODRIVE—Driving the world...
  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Inhaltsverzeichnis Allgemeine Hinweise ........................   4 Motorenaufbau..........................   5 Prinzipieller Aufbau ...................... 5 Typenschilder Motor ....................... 6 Beispiel für die Typenbezeichnung ................. 7 ® Typenschlüssel für Kennung MOVILINK  DDI-Schnittstelle  .......... 7 Ausführungsarten und Optionen ....................   8 Synchrone Servomotoren .................... 8 Mechanische Anbauten .................... 8 Temperaturfühler/Temperaturerfassung ................. 8 Geber .......................... 8 Anschlussvarianten...................... 8 Elektrische Installation ......................
  • Seite 4: Allgemeine Hinweise

    Allgemeine Hinweise Allgemeine Hinweise HINWEIS In diesem Dokument werden die Unterschiede beschrieben, die die Motoren mit ® MOVILINK  DDI-Schnittstelle gegenüber den Standardmotoren CMP.. aufweisen. Das vorliegende Dokument gilt als Zusatz zur Betriebsanleitung "Synchrone Servo- motoren CMP40 – CMP112, CMPZ71 – CMPZ100". Die Betriebsanleitung ist weiter- hin gültig.
  • Seite 5: Motorenaufbau

    Motorenaufbau Prinzipieller Aufbau Motorenaufbau Prinzipieller Aufbau Die folgende Grafik zeigt beispielhaft einen Servomotor CMP.. mit Schnittstelle ® MOVILINK DDI: 29017423115 [1] Hybridsteckverbinder ® Zusatz zur Betriebsanleitung – Servomotoren CMP.. mit MOVILINK DDI-Schnittstelle...
  • Seite 6: Typenschilder Motor

    Motorenaufbau Typenschilder Motor Typenschilder Motor Die folgende Grafiken zeigen beispielhaft die Typenschilder eines Servomotors CMP.. ® mit Schnittstelle MOVILINK DDI: DI0E00 Jahr2021 CMP50S/DI/PK/AZ4Z/SD1 01.123456789.0001.21 1.3 Nm VTnC 0-4500 r/min 5.2 Nm n max 4500 r/min 2.213 1.32 A 281 V Imax -20..40 °C Th.Kl.
  • Seite 7: Beispiel Für Die Typenbezeichnung

    Motorenaufbau Beispiel für die Typenbezeichnung Beispiel für die Typenbezeichnung Die folgende Tabelle zeigt das Beispiel einer Typenbezeichnung: Beispiel: CMP50S/BK/DI/PK/AZ4Z/SD1 Synchroner Servomotor CMP50 Flanschmotor Baugröße 50 Baulänge kurz Mechanische Anbauten Haltebremse BK ® Motoroption digitale Schnittstelle MOVILINK Serienausstattung Temperaturfühler /PK Temperaturfühler PK Motoroption Geber /AZ4Z Multi-Turn-Absolute-Encoder...
  • Seite 8: Ausführungsarten Und Optionen

    Ausführungsarten und Optionen Synchrone Servomotoren Ausführungsarten und Optionen Synchrone Servomotoren Bezeichnung CMP... Flanschmotor Baugröße 50 / 63 / 71 / 80 / 100 Mechanische Anbauten Bezeichnung Option Permanentmagnetbremse für CMP50 – 63 Haltebremse für CMP71 – 100 Temperaturfühler/Temperaturerfassung Bezeichnung Option Temperaturfühler, PT1000 Geber Bezeichnung...
  • Seite 9 Ausführungsarten und Optionen Anschlussvarianten Bezeichnung Beschreibung Klemmenkasten für CMP50 – 100, Hybridkabel für Motor, ® Bremse und Geber MOVILINK DDI klemmbar, (CMP 50 –  100) /KDD Klemmenkasten für CMP80 – 100 mit AZ2Z/EZ2Z/Geberlos, Leistungsanschluss klemmbar, Steckverbinder Geber, M23, ® MOVILINK DDI steckbar /SMCD Leistungsteckverbinder Motor, M58;...
  • Seite 10: Elektrische Installation

    Elektrische Installation Hinweise zum Anschluss des Steckers Elektrische Installation Hinweise zum Anschluss des Steckers Die Kabeleinführung des Kabels erfolgt bei SD1 und SDB über einen ausrichtbaren Winkelstecker. SEW‑EURODRIVE empfiehlt, den Winkelsteckverbinder mit aufge- stecktem Gegenstecker auszurichten. ACHTUNG Beschädigung des Winkelsteckers durch Drehen des Winkelsteckers ohne Gegen- stecker.
  • Seite 11 Elektrische Installation Hinweise zum Anschluss des Steckers HINWEIS Zum Schutz vor einer Störung der Motorschutzeinrichtungen oder der Bremsenan- steuerungen dürfen Sie nicht ungeschirmte Zuleitungen gemeinsam mit getakteten Leistungsleitungen in einem Kabel verlegen. Abgeschirmte Zuleitungen dürfen Sie gemeinsam mit getakteten Leistungsleitungen in einem Kabel verlegen.
  • Seite 12: Anschluss Mit Steckverbindern

    Elektrische Installation Anschluss mit Steckverbindern Anschluss mit Steckverbindern Die Kabeleinführung der Leistungs- und Signalkabel erfolgt über Steckverbinder. 4.2.1 Anschluss Hybridsteckverbinder SD1 (M23) Das Anschlussbild des Steckverbinders zeigt die Kontaktseite der Anschlüsse. Belegung für Motor ohne Bremse Funktion ® Motoranschluss für Motoren mit Schnittstelle MOVILINK Anschlussart M23, male, Außengewinde, Fa.
  • Seite 13 Elektrische Installation Anschluss mit Steckverbindern Belegung für Bremsmotoren mit Bremse BK../BP.. Funktion ® Motoranschluss für Motoren mit Schnittstelle MOVILINK Anschlussart M23, male, Außengewinde, Fa. TE Connectivity – Intercontec products, Serie 723, SEW-Einsatz, SpeedTec-Ausstattung, Codier-Ring: ohne, berührsicher Anschlussbild Kontakt Signal Beschreibung Anschluss Motor Phase U Anschluss Motor Phase V Anschluss Motor Phase W...
  • Seite 14 Elektrische Installation Anschluss mit Steckverbindern Belegung für Bremsmotoren CMP50/63 mit Bremse BK.. mit Bremsenansteuerung BS1Z im Motor Funktion ® Motoranschluss für Motoren mit Schnittstelle MOVILINK Anschlussart M23, male, Außengewinde, Fa. TE Connectivity – Intercontec products, Serie 723, SEW-Einsatz, SpeedTec-Ausstattung, Codier-Ring: ohne, berührsicher Anschlussbild Name Funktion...
  • Seite 15 Elektrische Installation Anschluss mit Steckverbindern 4.2.2 Anschluss Hybridsteckverbinder SDB (M40) Das Anschlussbild des Steckverbinders zeigt die Kontaktseite der Anschlüsse. Belegung für Motor ohne Bremse Funktion ® Motoranschluss für Motoren mit Digital Interface (MOVILINK DDI) Anschlussart M40, male, Außengewinde, Fa. TE Connectivity – Intercontec products, Serie 740, SEW-Einsatz, SpeedTec-Ausstattung, Codier-Ring: ohne, berührsicher Anschlussbild Kontakt...
  • Seite 16 Elektrische Installation Anschluss mit Steckverbindern Belegung für Bremsmotor mit Bremse BK../BP.. Funktion ® Motoranschluss für Motoren mit Digital Interface (MOVILINK DDI) Anschlussart M40, male, Außengewinde, Fa. TE Connectivity – Intercontec products, Serie 740, SEW-Einsatz, SpeedTec-Ausstattung, Codier-Ring: ohne, berührsicher Anschlussbild Kontakt Signal Beschreibung Anschluss Motor Phase U...
  • Seite 17: Anschluss Hybridsteckverbinder Smcd/Sbcd/Kdd

    Elektrische Installation Anschluss mit Steckverbindern 4.2.3 Anschluss Hybridsteckverbinder SMCD/SBCD/KDD Das Anschlussbild des Steckverbinders zeigt die Kontaktseite der Anschlüsse. Belegung für Motor mit/ohne Bremse Funktion ® Motoranschluss für Motoren mit Schnittstelle MOVILINK Anschlussart M23, male, Außengewinde, Fa. TE Connectivity – Intercontec products, Serie 723, SEW-Einsatz, SpeedTec-Ausstattung, Codier-Ring: ohne, berührsicher Anschlussbild Kontakt...
  • Seite 18: Anschluss Leistungssteckverbinder Smcd/Sbcd Mit/Ohne Bremse

    Elektrische Installation Anschluss mit Steckverbindern 4.2.4 Anschluss Leistungssteckverbinder SMCD/SBCD mit/ohne Bremse Folgende Tabelle zeigt Informationen zu diesem Anschluss: Das Anschlussbild des Steckverbinders zeigt die Kontaktseite der Anschlüsse. Funktion Leistungsanschluss Anschlussart M58, Fa. TE Connectivity - Intercontec products, Serie 958, SEW-Einsatz, Codier- Ring: ohne, male Anschlussbild Belegung für Motor ohne Bremse...
  • Seite 19: Anschluss Der Steckverbinder - Einkabeltechnik Mit Sd1/Sdb Mit Bremse

    Elektrische Installation Anschluss der Steckverbinder – Einkabeltechnik mit SD1/SDB mit Bremse Anschluss der Steckverbinder – Einkabeltechnik mit SD1/SDB mit Bremse In den folgenden Schaltbildern ist die bremsenseitige Verdrahtung der Bremsensans- teurungen dargestellt. Die motorseitige Verdrahtung finden Sie in der Betriebsanlei- tung des Motors.
  • Seite 20 Elektrische Installation Anschluss der Steckverbinder – Einkabeltechnik mit SD1/SDB mit Bremse Bremsenschutz BS24 YE/ A VT/ D 24 V YE/ A VT/ D 24 V 35473586955 BK/ 3 SBCD BK/ 1 24 V 35534867339 ® Zusatz zur Betriebsanleitung – Servomotoren CMP.. mit MOVILINK DDI-Schnittstelle...
  • Seite 21 Elektrische Installation Anschluss der Steckverbinder – Einkabeltechnik mit SD1/SDB mit Bremse ® Direkte Bremsenversorgung 24 V durch Achsmodule MOVIDRIVE modular ACHTUNG Funktionsstörung und Beschädigung der Bremse BK.. durch Verpolung. Bremsenschaden • Halten Sie unbedingt die festgelegte Polarität der Bremsenversorgung ein. • Prüfen Sie beim Bremsentausch die Polarität.
  • Seite 22: Motor Und Gebersystem Anschließen Mir Klemmenkasten

    Elektrische Installation Motor und Gebersystem anschließen mir Klemmenkasten Motor und Gebersystem anschließen mir Klemmenkasten Optional können die Leistungs- und Signalkabel mit Aderendhülsen über einen Klem- menkasten angeschlossen werden. HINWEIS Zum Schutz vor einer Störung der Motorschutzeinrichtungen oder der Bremsenan- steuerungen dürfen Sie nicht ungeschirmte Zuleitungen gemeinsam mit getakteten Leistungsleitungen in einem Kabel verlegen.
  • Seite 23 Elektrische Installation Motor und Gebersystem anschließen mir Klemmenkasten Anschlussquerschnitte Motor Anschluss Hybridkabel Anschluss maximaler An- Kabeleinführung schlussquer- schnitt CMP63 Federklemmen 4 mm CMP71, CMP80 Bolzen M6 10 mm CMP100 Bolzen M8 25 mm ® Zusatz zur Betriebsanleitung – Servomotoren CMP.. mit MOVILINK DDI-Schnittstelle...
  • Seite 24: Klemmenbelegung Klemmenkasten Cmp50

    Elektrische Installation Motor und Gebersystem anschließen mir Klemmenkasten 4.4.2 Klemmenbelegung Klemmenkasten CMP50/63 WARNUNG Stromschlaggefahr, wenn Signalkabel oder Signaladern mit Leistungsanschlüssen in Berührung kommen. Tod und schwere Verletzungen. • Die Einzeladern von Signalkabeln (z. B. von Gebern oder Temperatursensoren) des Geberkabels müssen einen Mindestabstand von 4 mm zu allen blanken und spannungsführenden Teilen der Klemmenplatte und den Ringösen haben.
  • Seite 25 Elektrische Installation Motor und Gebersystem anschließen mir Klemmenkasten Belegung Anschluss Bremsenansteuerung BME.., BMP.., Direkte Klemme [2] BMH.., BMK.., Bremsenan- BMV.. BS24 BS1Z.. BST, SBM, steuerung bei ® ® MOVIMOT flexible MOVI DB 00 DC 24 Bremse BK.. Bremse Bremse BP.. Anschluss FAKRA-Steckbverbindung: FAKRA-Steckergehäuse aufklappen und DDI-Kabel anschlie- Stecker [3]...
  • Seite 26: Klemmenbelegung Klemmenkasten Cmp71 - 100

    Elektrische Installation Motor und Gebersystem anschließen mir Klemmenkasten 4.4.3 Klemmenbelegung Klemmenkasten CMP71 – 100 WARNUNG Stromschlaggefahr, wenn Signalkabel oder Signaladern mit Leistungsanschlüssen in Berührung kommen. Tod und schwere Verletzungen. • Die Einzeladern von Signalkabeln (z. B. von Gebern oder Temperatursensoren) des Geberkabels müssen einen Mindestabstand von 4 mm zu allen blanken und spannungsführenden Teilen der Klemmenplatte und den Ringösen haben.
  • Seite 27 Elektrische Installation Motor und Gebersystem anschließen mir Klemmenkasten Belegung Klemme [1] Anschluss Netz Anschluss Netz Phase U Anschluss Netz Phase V Anschluss Netz Phase W Anschluss Schutzleiter Belegung Anschluss Bremsenansteuerung BME..,BMP.., Klemme [2] BMH..,BMK.., BMV.. BS24 BST, SBM, ® MOVIMOT flexible Bremse BK..
  • Seite 28: Klemmenbelegung Klemmenkasten Kdd Cmp80 - 100

    Elektrische Installation Motor und Gebersystem anschließen mir Klemmenkasten 4.4.4 Klemmenbelegung Klemmenkasten KDD CMP80 – 100 HINWEIS Fixieren Sie die nicht angeschlossene Litze in der Reserveklemme "R". WARNUNG Stromschlaggefahr, wenn Signalkabel oder Signaladern mit Leistungsanschlüssen in Berührung kommen. Tod und schwere Verletzungen. •...
  • Seite 29 Elektrische Installation Motor und Gebersystem anschließen mir Klemmenkasten Belegung Klemme [1] Anschluss Netz Anschluss Netz Phase U Anschluss Netz Phase V Anschluss Netz Phase W Anschluss Schutzleiter Belegung Anschluss Bremsenansteuerung Hybridsteck- BME..,BMP.., verbinder BMH..,BMK.., BMV.. BS24 KDD M23 [2] BST, SBM, ®...
  • Seite 30: Kabel Für Movilink ® Ddi

    Wenn Hybridkabel mit beidseitig offenem Ende zum Einsatz kommen, wird das Koaxi- alkabel mit je einem FAKRA-Stecker am Motor und am Umrichter angeschlossen. SEW-EURODRIVE bietet alternativ Hybridkabel an, die auf beiden Seiten bereits mit dem FAKRA-Stecker versehen sind, oder Rohkabel auf Rolle, bei denen die FAKRA- Stecker angebracht werden müssen.
  • Seite 31: Hybridkabel Mit Stecker Auf Der Motorseite, Mit Offenem Ende Auf Der Umrichterseite

    ® Kabel für MOVILINK Hybridkabel mit Stecker auf der Motorseite, mit offenem Ende auf der Umrichterseite Hybridkabel mit Stecker auf der Motorseite, mit offenem Ende auf der Umrichterseite Das Kabel wird für folgende Umrichter eingesetzt: ® • MOVIDRIVE modular/system/technology ® •...
  • Seite 32: Hybridkabel Mit Stecker Auf Der Motorseite, Mit Stecker Auf Der Umrichterseite

    ® Kabel für MOVILINK Hybridkabel mit Stecker auf der Motorseite, mit Stecker auf der Umrichterseite Hybridkabel mit Stecker auf der Motorseite, mit Stecker auf der Umrichterseite Das Kabel wird für folgende Umrichter eingesetzt: ® • MOVIMOT flexible mit Steckverbinder [11] - [12] [16] - [17] DRN../DR2S../DR2L..
  • Seite 33: Koaxialkabel Mit Stecker Auf Der Motorseite, Mit Offenen Ende Auf Der Umrichterseite

    ® Kabel für MOVILINK Koaxialkabel mit Stecker auf der Motorseite, mit offenen Ende auf der Umrichterseite Koaxialkabel mit Stecker auf der Motorseite, mit offenen Ende auf der Umrichterseite Das Koaxialkabel wird bei einem Querschnitt größer 10 mm² für die Adern zur An- ®...
  • Seite 34: Kabeltabellen

    ® Kabel für MOVILINK Kabeltabellen Kabeltabellen Nummer Sachnum- Querschnitt in mm Verlegeart Motorsei- Umrich- schluss terseite Motor 28123808 4 × 1.5 + 4 × 1 + Koaxial- feste Verlegung SD1/KD1 offen kabel 28123816 4 × 2.5 + 4 × 1 + Koaxial- feste Verlegung SD1/KD1 offen...
  • Seite 35 ® Kabel für MOVILINK Kabeltabellen Nummer Sachnum- Querschnitt in mm Verlegeart Motorsei- Umrich- schluss terseite Motor [21] 28124367 4 × 1.5 + 4 × 1 + Koaxial- feste Verlegung offen kabel [22] 28124375 4 × 2.5 + 4 × 1 + Koaxial- feste Verlegung offen kabel...
  • Seite 36 ® Kabel für MOVILINK Kabeltabellen Nummer Sachnum- Querschnitt in mm Verlegeart Motorsei- Umrich- schluss terseite Motor [41] 28129431 Koaxialkabel Schleppketten- SMCD/ offen verlegung SBCD/ [42] 28138376 Koaxialkabel Schleppketten- SMCD/ verlegung SBCD/ Die konfektionierten Kabel offen auf Motorseite und offen auf Umrichterseite (Zeile 31 - 40) können auch als Kabelrolle in den Längen 30 m, 100 m und 200 m geliefert wer- den (Zeile 43 - 52).
  • Seite 37: Kabelanschluss

    Kabelanschluss Anschluss Motor-Bremsmotorkabel ../SD.. Kabelanschluss Anschluss Motor-Bremsmotorkabel ../SD.. 6.1.1 Motoren ohne Bremse Motorseite Umrichterseite Konfektionie- Aderfarbe IEC Beschrei- Kontakt Signal Aderfarbe Kennzeichnung rung 60757 bung Schwarz U/L1 unkonfektioniert Anschluss Motor Phase Schwarz V/L2 unkonfektioniert Anschluss Motor Phase Schwarz W/L3 unkonfektioniert Anschluss Motor Phase reser-...
  • Seite 38 Kabelanschluss Anschluss Motor-Bremsmotorkabel ../SD.. 6.1.2 Motoren mit Bremse /BK und /BZ..D Motorseite Umrichterseite Konfektionie- Aderfarbe IEC Beschrei- Kontakt Signal Aderfarbe Kennzeichnung rung 60757 bung Schwarz U/L1 unkonfektioniert Anschluss Motor Phase Schwarz V/L2 unkonfektioniert Anschluss Motor Phase Schwarz W/L3 unkonfektioniert Anschluss Motor Phase Bremse Gelb...
  • Seite 39: Motoren Mit Bremse /Bz

    Kabelanschluss Anschluss Motor-Bremsmotorkabel ../SD.. 6.1.3 Motoren mit Bremse /BZ Motorseite Umrichterseite Konfektionie- Aderfarbe IEC Beschrei- Kontakt Signal Aderfarbe Kennzeichnung rung 60757 bung Schwarz U/L1 unkonfektioniert Anschluss Motor Phase Schwarz V/L2 unkonfektioniert Anschluss Motor Phase Schwarz W/L3 unkonfektioniert Anschluss Motor Phase reser- Gelb unkonfektioniert...
  • Seite 40: Motoren Mit Bremsenansteuerung Bs1Z

    Kabelanschluss Anschluss Motor-Bremsmotorkabel ../SD.. 6.1.4 Motoren mit Bremsenansteuerung BS1Z Motorseite Umrichterseite Konfektionie- Aderfarbe IEC Beschrei- Kontakt Signal Aderfarbe Kennzeichnung rung 60757 bung Schwarz U/L1 unkonfektioniert Anschluss Motor Phase Schwarz V/L2 unkonfektioniert Anschluss Motor Phase Schwarz W/L3 unkonfektioniert Anschluss Motor Phase Gelb unkonfektioniert Anschluss...
  • Seite 41: Kabelspezifikationen

    Kabelspezifikationen Feste Verlegung Kabelspezifikationen Feste Verlegung LEHC 005775 LEHC 005776 LEHC 005777 LEHC 005778 LEHC 005779 Sachnummer Rohkabel 28123395 28123409 28123417 28123425 28123433 unkonfektioniert Querschnitt 4 × 1.5 mm 4 × 2.5 mm 4 × 4.0 mm 4 × 6.0 mm 4 ×...
  • Seite 42 Kupferdräh- ten 0.15 mm ten 0.15 mm 0.15 mm ten 0.20 mm ten 0.20 mm optische Bedeckung min. 85 % [7] Außenmantel Farbe orange Aufdruck SEW-EURODRIVE SEW-EURODRIVE SEW-EURODRIVE SEW-EURODRIVE SEW-EURODRIVE 28123395 28123409 28123417 28123425 28123433 4 × 1.5 + 4 × 1C + 1 4 ×...
  • Seite 43: Schleppkettenverlegung

    Kabelspezifikationen Schleppkettenverlegung Schleppkettenverlegung LEHC 005796 LEHC 005770 LEHC 005771 LEHC 005772 LEHC 005773 LEC 005724 Sachnummer Rohkabel 28123336 28123344 28123352 28123360 28123379 25672568 unkonfektioniert Querschnitt 4 × 1.5 mm 4 × 2.5 mm 4 × 4.0 mm 4 × 6.0 mm 4 ×...
  • Seite 44 Kabelspezifikationen Schleppkettenverlegung LEHC 005796 LEHC 005770 LEHC 005771 LEHC 005772 LEHC 005773 LEC 005724 Sachnummer Rohkabel 28123336 28123344 28123352 28123360 28123379 25672568 unkonfektioniert Querschnitt 4 × 1.5 mm 4 × 2.5 mm 4 × 4.0 mm 4 × 6.0 mm 4 ×...
  • Seite 45 Kabelspezifikationen Schleppkettenverlegung LEHC 005796 LEHC 005770 LEHC 005771 LEHC 005772 LEHC 005773 LEC 005724 Sachnummer Rohkabel 28123336 28123344 28123352 28123360 28123379 25672568 unkonfektioniert Querschnitt 4 × 1.5 mm 4 × 2.5 mm 4 × 4.0 mm 4 × 6.0 mm 4 ×...
  • Seite 46: Technische Daten Geber

    Technische Daten Geber Technische Daten Geber Singleturn - Auflösung Multiturn - Auflösung Schnittstelle Systemdaten Geberoption (Positionsauflösung pro (Max. Zählwert für ganze Anschluss Motorumdrehung) Motorumdrehungen) /EZ2Z ® MOVILINK  DDI, 12 Bit 4096 inc. – – koaxial Single-Turn-Absolute-Encoder /EZ4Z ® MOVILINK  DDI, 16 Bit 65536 inc. –...
  • Seite 47: Technische Daten Bremsenansteuerungen Bg.z, Bs.z, B

    Technische Daten Bremsenansteuerungen BG.Z, BS.Z, B Funktionsbeschreibung Technische Daten Bremsenansteuerungen BG.Z, BS.Z, B Funktionsbeschreibung ® Im Optionsportfolio MOVILINK   DDI sind Bremsenansteuerungen mit erweitertem Funktionsumfang verfügbar. Die Optionen der Baureihe BG.Z, BS.Z und B sind Brem- senansteuerungen, die im Antrieb oder Umrichter integriert sind. BG.Z und BS.Z sind ®...
  • Seite 48 Technische Daten Bremsenansteuerungen BG.Z, BS.Z, B Technische Daten BS1Z Bremsenansteuerung unterstützte Bremsenty- unterstützte BK, BP: Bremsmomente je Bremsentyp/Baugröße: Standardmäßig verfügbare Maximalbremsmomente BZ..D Bremsmoment ist vgl. BZ-Bremse reduziert Ansteuerungsfunktionen Lüften, Bremsen, schnelles Einfallen (Schnellentregelung) Überwachungsfunktionen Endstufe (Fehler der Hardware und Temperatur) der Bremsenansteuerung Bremsenüberwachung (Temperatur, Kurzschluss und der Bremse...
  • Seite 49: Maßblätter

    Maßblätter Legende zu den Maßblättern Maßblätter 10.1 Legende zu den Maßblättern 33359840523 Gesamtlänge des Motors ohne Bremse Länge des Motors ohne Bremse Gesamtlänge des Motors mit Bremse BK.. oder BP.. LBS Länge des Motors mit Bremse BK.. oder BP.. ® Zusatz zur Betriebsanleitung –...
  • Seite 50: Maßblätter Cmp

    Maßblätter Maßblätter CMP.. 10.2 Maßblätter CMP.. CMP50 10.1) 150.5 189.5 228.5 173.5 212.5 251.5 ® Zusatz zur Betriebsanleitung – Servomotoren CMP.. mit MOVILINK DDI-Schnittstelle...
  • Seite 51 Maßblätter Maßblätter CMP.. CMP63 10.1) ® Zusatz zur Betriebsanleitung – Servomotoren CMP.. mit MOVILINK DDI-Schnittstelle...
  • Seite 52 Maßblätter Maßblätter CMP.. CMP71 10.1) ® Zusatz zur Betriebsanleitung – Servomotoren CMP.. mit MOVILINK DDI-Schnittstelle...
  • Seite 53 Maßblätter Maßblätter CMP.. CMP71 10.1) ® Zusatz zur Betriebsanleitung – Servomotoren CMP.. mit MOVILINK DDI-Schnittstelle...
  • Seite 54 Maßblätter Maßblätter CMP.. CMP80 10.1) ® Zusatz zur Betriebsanleitung – Servomotoren CMP.. mit MOVILINK DDI-Schnittstelle...
  • Seite 55 Maßblätter Maßblätter CMP.. CMP80 10.1) ® Zusatz zur Betriebsanleitung – Servomotoren CMP.. mit MOVILINK DDI-Schnittstelle...
  • Seite 56 Maßblätter Maßblätter CMP.. CMP100 10.1) ® Zusatz zur Betriebsanleitung – Servomotoren CMP.. mit MOVILINK DDI-Schnittstelle...
  • Seite 57 Maßblätter Maßblätter CMP.. CMP100 10.1) ® Zusatz zur Betriebsanleitung – Servomotoren CMP.. mit MOVILINK DDI-Schnittstelle...
  • Seite 60 SEW-EURODRIVE—Driving the world SEW-EURODRIVE GmbH & Co KG Ernst-Blickle-Str. 42 76646 BRUCHSAL GERMANY Tel. +49 7251 75-0 Fax +49 7251 75-1970 sew@sew-eurodrive.com www.sew-eurodrive.com...
