Prinzipieller Aufbau explosionsgeschützter synchroner Servomotor CMP
3 Lieferumfang und Motorenaufbau
3.1 Prinzipieller Aufbau explosionsgeschützter synchroner Servomotor CMP
HINWEIS
Die folgenden Abbildungen sind prinzipiell zu verstehen. Sie dienen nur als Zuord-
nungshilfe zu den Einzelteillisten. Abweichungen sind je nach Motorbaugröße und
Ausführungsart möglich.

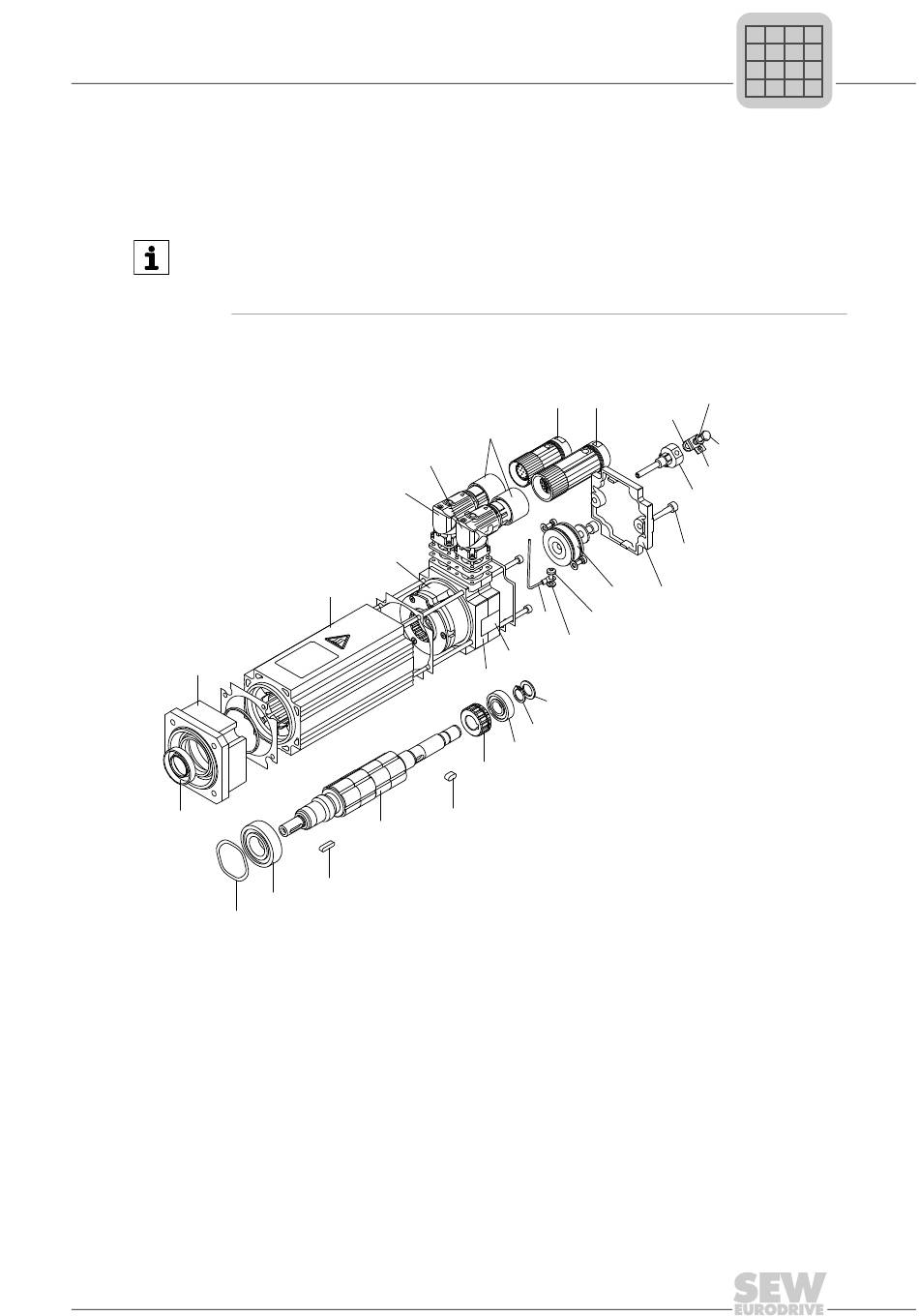

3.1.1 CMP40 – CMP63 /BP
[7]
[106]
[105]
[1] Rotor
[3] Passfeder
[7] Flanschlagerschild
[11] Rillenkugellager
[16] Stator
[40] Sicherungsring
[42] B-Lagerschild
[43] Stützscheibe
[44] Rillenkugellager
[70] Mitnehmer
[71] Passfeder
Betriebsanleitung – Explosionsgeschützte Servomotoren CMP40 – 63, CMP.71 – 100
Lieferumfang und Motorenaufbau
[313]
[318]
[550]
[16]
[1]
[3]
[11]
[105] Ausgleichsscheibe
[106] Wellendichtring
[213] Zylinderschraube
[304] Gehäusedeckel
[305] Resolver
[313] Flanschdose
[318] Flanschdose
[316] Stecker komplett
[321] Stecker komplett
[326] Kabel
[328] Schutzkappe
[321] [316]
[328]
[305]
[326] [1431]
[1478]
[661]
[42]
[43]
[40]
[44]
[70]
[71]
[550]
[661]
[823]
[1002]
[1003]
[1004]
[1008]
[1431]
[1478]
n
kVA
f
i
P Hz
[1003]
[823]
[1002]
[1004]
[1008]
[213]
[304]
9727672715
Scheibenbremse
Aufkleber
Scheibe
Sechskantschraube
Federring
Klemmbügel
Erdungsbolzen
Schraube
Scheibe
3
