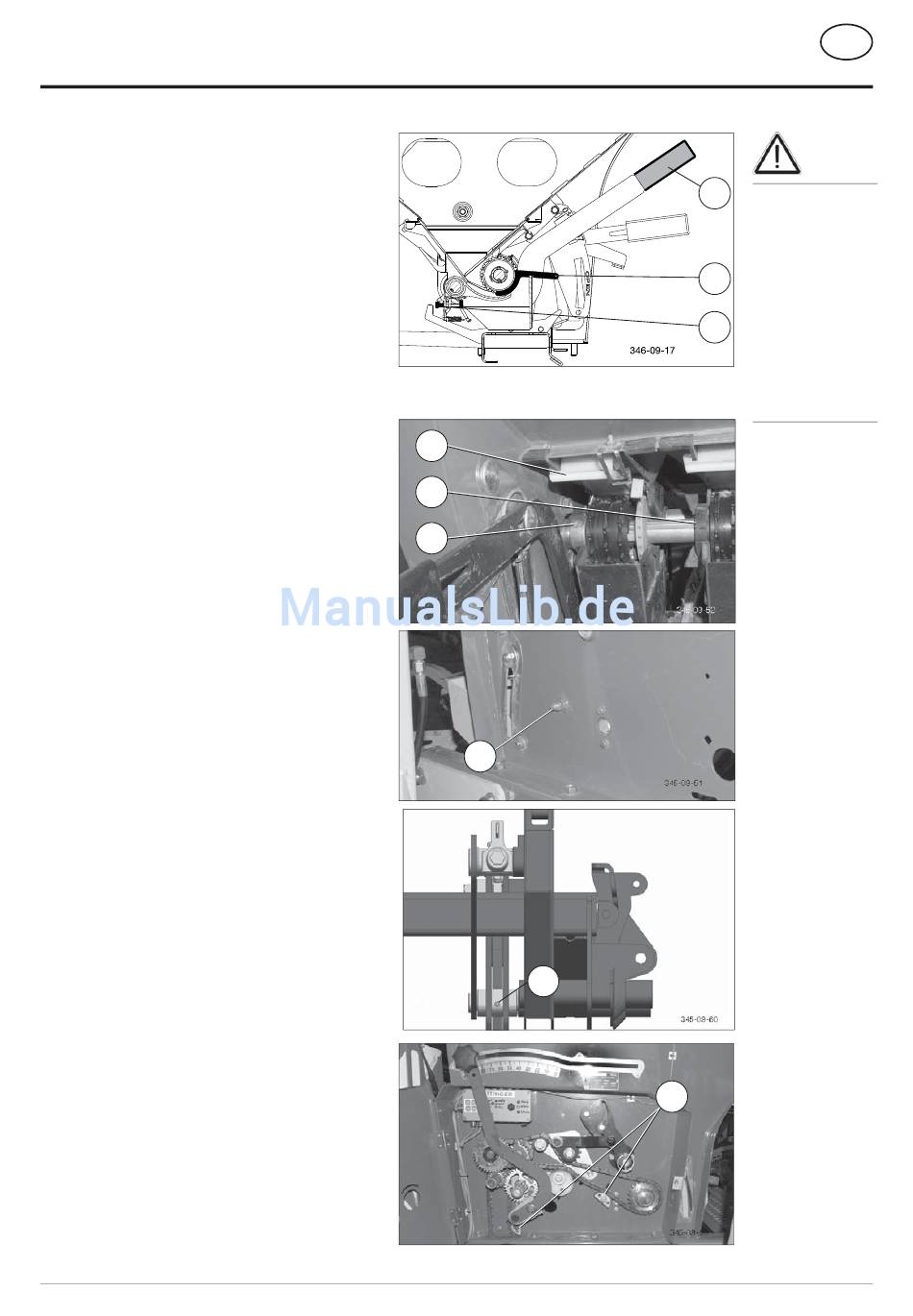

Bodenklappe überprüfen:
vor Säbeginn bei leerem Saatkasten die Einstellung aller
Bodenklappen prüfen.
- Bodenklappenhebel auf "Stellung 1" (F1) schalten
- Justierlehre (F2) neben der mittleren Säradnockenreihe
von oben nach unten drehend zwischen Särad und
Bodenklappe schieben – bis der Lehrengriff auf dem
Sägehäuse aufliegt.
- Mit der Schraube (F3) nachjustieren, bis die Justierlehre
spielfrei zwischen Särad und Bodenklappe paßt.
Säwelle ausbauen:
- Absperrschieber (G) öffnen
- Lagerring (H) lösen und verschieben (Lagerring (H)
rechtsrum drehen, 90°, Sperre drücken und seitlich
verschieben)
- Säwelle drehen, bis die Schraube (I) der Wellenkupplung
zugänglich ist.
- Schraube (I) öffnen
- Welle nach hinten herausnehmen
Säwelle einbauen:
- Einbau in umgekehrter Reihenfolge
- Das seitliche Spiel der Säwelle mit Schraube (J)
begrenzen.
Tiefeneinstellung:
- Am Gelenk der Tiefeneinstellung befindet sich ein
Schmiernippel (K)
Kettenantrieb:
- Antriebsketten mit Kettenspanner (L) nachspannen
- Antriebsketten ölen
1100-D Wartung_8632
G
H
I
J
K
- 55 -
WARTUNG
D
Achtung!
F1
Bei Schweißar-
beiten an Traktor
oder angebauten
Ge rät und beim
Aufladen der
F2
Schlepperbatte-
rie bzw. An schluß
einer zweiten
F3
Batterie (Start-
hilfe) jeweils die
Verbindung zum
Elek tro nik ka sten
tren nen.
L
