Original-Betriebsanleitung

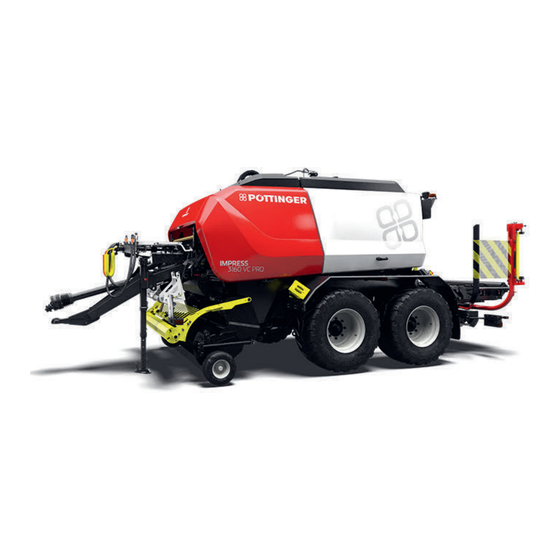

Rundballenpresse
IMPRESS 3160 VC PRO
8323
8323.de-DE.80X.0

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Pottinger IMPRESS 3160 VC PRO

Inhaltszusammenfassung für Pottinger IMPRESS 3160 VC PRO

  • Seite 1 Original-Betriebsanleitung Rundballenpresse IMPRESS 3160 VC PRO 8323 8323.de-DE.80X.0...
  • Seite 2 QR-Code vom Typenschild mit Smartphone / Tablet scannen oder www.mypoettin- ger.com im Internet eingeben. • Ersatzteillisten sind exklusiv via MyPÖTTINGER abrufbar. • Individuelle Informationen, wie Bedienungsanleitungen und Wartungsinformationen zu Ihren Maschinen, sind auf MyPÖTTINGER in „Meine Maschinen“ jederzeit nach Regist- rierung verfügbar. Original-Betriebsanleitung IMPRESS 3160 VC PRO 8323.de-DE.80X.0...
  • Seite 3 Die Betriebsanleitung ist Teil der Maschine, übergeben Sie diese daher bei der Weitergabe der Maschine auch dem neuen Besitzer. Schulen Sie ihn ein und weisen Sie ihn auf die ge- nannten Vorschriften hin. Viel Erfolg wünscht Ihnen Ihr PÖTTINGER Service-Team. Original-Betriebsanleitung IMPRESS 3160 VC PRO 8323.de-DE.80X.0...
  • Seite 4 So gekennzeichnete Textabschnitte enthalten Empfehlungen und Ratschläge für den Um- gang mit der Maschine. UMWELT So gekennzeichnete Textabschnitte enthalten Hinweise zum Thema Umweltschutz. Richtungsangaben Richtungsangaben (wie links, rechts, vorne, hinten) werden auf Basis der normalen "Arbeits- fahrtrichtung" der Maschine angegeben. Original-Betriebsanleitung IMPRESS 3160 VC PRO 8323.de-DE.80X.0...
  • Seite 5 Abbildungen werden im, von der PÖTTINGER Landtechnik GmbH gelieferten, Druckdoku- ment ausschließlich in Graustufen oder schwarzweiß dargestellt. Abbildungen in elektronisch verteilbaren Dokumenten (PDF) werden auch in Farbe darge- stellt und können bei Bedarf auch in Farbe ausgedruckt werden. Original-Betriebsanleitung IMPRESS 3160 VC PRO 8323.de-DE.80X.0...
  • Seite 6 Verwendung von Symbolen Abbildungen können zusätzlich eingefügte Symbole, Pfeile und sonstige Linien enthalten, die zur Verbesserung der Verständlichkeit des Bildinhaltes dienen, oder das Augenmerk auf ei- nen bestimmten Bereich des Bildes lenken sollen. Original-Betriebsanleitung IMPRESS 3160 VC PRO 8323.de-DE.80X.0...
  • Seite 7 PÖTTINGER erhalten. Sollten sie dieses Mail nicht erhalten haben, wenden Sie sich bit- te an Ihren zuständigen Händler. Ihr Händler kann die Übergabeerklärung online ausfüllen. Österreich PÖTTINGER Landtechnik GmbH Industriegelände 1 4710 Grieskirchen Telefon +43 7248 600-0 Fax +43 7248 600-2513 info@poettinger.at Original-Betriebsanleitung IMPRESS 3160 VC PRO 8323.de-DE.80X.0...
  • Seite 8 Änderungsindex Datum Index Änderungsgrund Geändertes Kapitel 02.04.2021 8321.DE.80U Anforderung durch Vertrieb Siehe "Supplement zur Be- triebsanleitung USA / CA- NADA" auf Seite 327. USA/CANADA - SUPPLE- MENT zur Betriebsanleitung kommt hinzu. Original-Betriebsanleitung IMPRESS 3160 VC PRO 8323.de-DE.80X.0...

  • Seite 9: Inhaltsverzeichnis

    Nachrüstprogramm......................Auf einen Blick Kennzeichnung......................... Typenschild......................... Beschreibung Konformitätserklärung....................... Bestimmungsgemäße Verwendung.................. Technische Daten Dimensionen........................Anhängung........................Gewichte........................... Leistungsbedarf......................... Pressgutverarbeitung......................Bindemedien........................Antrieb..........................Prallblech mit Rollenniederhalter..................Pick-up..........................Rotor..........................Schneidwerk........................Presskammer........................Bindeeinrichtung....................... Heckklappe........................Schmiersysteme........................ Hydraulik........................... Elektrik..........................Fahrwerk und Bereifung....................Original-Betriebsanleitung IMPRESS 3160 VC PRO 8323.de-DE.80X.0...
  • Seite 10 START-Menü........................WORK-Menü (Betriebsmodus)..................Ballendurchmesser einstellen ..................Pressdruck einstellen....................Lagenanzahl der Bindung einstellen................Binde-Betriebsart einstellen..................Geländemodus......................Betriebsart des Wicklers einstellen................Ablagebetriebsart einstellen..................Ablageposition (Optional mit Ballenaufsteller)............. Pick-up absenken und anheben ................. Messerfunktionen ....................... 10 | Original-Betriebsanleitung IMPRESS 3160 VC PRO 8323.de-DE.80X.0...
  • Seite 11 Bildschirm CONFIG 3 ....................132 Bildschirm CONFIG 3.1..................... 134 Bildschirm Config 4 Wickler-Einstellungen..............136 Bildschirm Config 5...................... 138 Bildschirm Config 6...................... 139 Expert Parameter-Menü....................140 Alarmmeldungen CCI-Terminal ..................143 Liste der Alarmmeldungen....................144 Original-Betriebsanleitung IMPRESS 3160 VC PRO | 11 8323.de-DE.80X.0...
  • Seite 12 Schneidwerk bedienen...................... 180 Rolle des Bindemediums wechseln.................. 186 Binderollenmagazin verwenden ..................192 Rollenvorrat verwenden....................192 Beladehilfe verwenden...................... 193 Wickelfolie aus dem Folienmagazin entnehmen .............. 194 Wickelfolie einlegen......................194 Höhenverstellung der Wicklerrolle ................... 196 12 | Original-Betriebsanleitung IMPRESS 3160 VC PRO 8323.de-DE.80X.0...
  • Seite 13 Pressarbeit beginnen ....................... 226 Ballen wickeln ........................230 Pressarbeit beenden ......................233 Abkoppelung Stützfuß in die Parkposition absenken ................235 Feststellbremse anziehen ....................237 Unterlegkeile einlegen ...................... 238 Druckluft-Bremsanlage abkuppeln ................... 239 Original-Betriebsanleitung IMPRESS 3160 VC PRO | 13 8323.de-DE.80X.0...
  • Seite 14 Bremshebelweg kontrollieren ..................266 Scherschraube kontrollieren ..................267 Schmierleitung kontrollieren ..................267 Gelenkwellen-Nockenschaltkupplung überprüfen............268 Täglich vor Fahrtbeginn....................268 Reifendruck prüfen...................... 269 Radbefestigungen prüfen.................... 269 Warntafeln, Warndreiecke, Warnfolien kontrollieren / austauschen......269 14 | Original-Betriebsanleitung IMPRESS 3160 VC PRO 8323.de-DE.80X.0...
  • Seite 15 Elektroschaltplan ISOBUS - WICKLER - Ausgänge Ventile und Motoren ....... 300 Optionen..........................304 ISOBUS Jobcontroller-Anschlüsse................... 314 ISOBUS-Stecker......................315 Terminal-Anschlüsse ......................315 CCI 1200 Terminal...................... 316 EXPERT 75 ISOBUS Terminal..................317 POWER CONTROL Terminal..................318 Farbcode-Tabelle ......................318 Betriebsmitteltabelle......................318 Original-Betriebsanleitung IMPRESS 3160 VC PRO | 15 8323.de-DE.80X.0...
  • Seite 16 Inhalt Hydraulik-Schaltpläne Hydraulikplan IMPRESS FC Pro ..................323 Hydraulikplan IMPRESS VC Pro ..................325 Supplement zur Betriebsanleitung USA / CANADA Warnbildzeichen Englisch USA / CANADA............... 327 Sicheres Schleppen von Lasten..................337 16 | Original-Betriebsanleitung IMPRESS 3160 VC PRO 8323.de-DE.80X.0...

  • Seite 17: Werksnorm Schraubenanzieh-Drehmomente

    230 Nm 81000 N 320 Nm 115000 N M 20 x 1,5 460 Nm 134000 N 650 Nm 189000 N M 24 x 2 780 Nm 188000 N 1090 Nm 265000 N Original-Betriebsanleitung IMPRESS 3160 VC PRO | 17 8323.de-DE.80X.0...

  • Seite 18: Aufbau Und Funktion

    FLEXCUT-Schneidwerk mit bis zu 32 doppelseitigen Mes- werk und TWINBLA- sern und Messergruppenschaltung. Die Schnittlänge kann DE-Messer durch Aus- oder Einschwenken von Messergruppen ange- passt werden oder fix abgesteckte Messer am Schneidbal- ken beeinflußt werden. 18 | Original-Betriebsanleitung IMPRESS 3160 VC PRO 8323.de-DE.80X.0...
  • Seite 19 Feststellbremse. IMPRESS V: Pressrie- men der variablen Presskammer Feststellbremse Bindeeinrichtung Mit der Bindeeinrichtung wird der in der Presskammer be- findliche Ballen gebunden. Ablage für Hydraulik- schläuche und Elektro- kabel Original-Betriebsanleitung IMPRESS 3160 VC PRO | 19 8323.de-DE.80X.0...
  • Seite 20 Die Übergabeeinheit besteht aus einem Ballenschlitten und dem heit Übergabeheber. Ballenschlitten: Hydraulisch angetriebener Längsschlitten für den Abtransport des gebundenen Ballens aus der Presskammer. Übergabeheber: Hydraulisch schwenkbare Hubvorrichtung für die Übergabe des Ballens an den Wicklertisch. 20 | Original-Betriebsanleitung IMPRESS 3160 VC PRO 8323.de-DE.80X.0...

  • Seite 21: Mitgeliefertes Zubehör

    Kettenverschleißlehre für die Kontrolle des Kettenverschleißes • 13 mm, 17 mm Gabel- oder Ringschlüssel • 19 mm Ratschenschlüssel Nachrüstprogramm Das Nachrüstprogramm der PÖTTINGER Landtechnik GmbH bietet eine Vielzahl an Nach- rüstmöglichkeiten. Informationen dazu erteilt gerne Ihr Service‑Fachhändler. Original-Betriebsanleitung IMPRESS 3160 VC PRO | 21 8323.de-DE.80X.0...

  • Seite 22: Auf Einen Blick

    Enthaltene Daten Auf dem Typenschild sind folgende Daten, jeweils abhängig von Maschinentype und Ausfüh- rung, abzulesen. Daten Daten Chassis-Nummer Baujahr Modell Modelljahr Fahrzeugidentnummer Achslasten je Achse Type Stützlast Seriennummer Zulässiges Gesamtgewicht Basisgewicht 22 | Original-Betriebsanleitung IMPRESS 3160 VC PRO 8323.de-DE.80X.0...

  • Seite 23: Beschreibung

    Fundstellen angewandter sonstiger technischer Normen und/oder Spezifikationen: Person, die bevollmächtigt ist, die technischen Unterlagen zusammenzustellen: Johann Kleesadl Industriegelände 1 AT - 4710 Grieskirchen Markus Baldinger Jörg Lechner Geschäftsführer Geschäftsführer F&E Produktion Grieskirchen, 05.09.2023 23 | Original-Betriebsanleitung IMPRESS 3160 VC PRO 8323.de-DE.80X.0...

  • Seite 24: Bestimmungsgemäße Verwendung

    Für daraus entstehende Schäden haftet der Betreiber. Es dürfen keine Personen, Gegen- stände oder Ballen transportiert werden. Unter die bestimmungsgemäße Verwendung fällt auch, dass diese Anleitung und die Warn- bildzeichen (Piktogramme) befolgt und die Pflege- und Wartungsbedingungen eingehalten werden. 24 | Original-Betriebsanleitung IMPRESS 3160 VC PRO 8323.de-DE.80X.0...

  • Seite 25: Technische Daten

    Seite 155. Deichsel Universaldeichsel Höhenverstellung stufenlos, mit zwei Gewindespindeln Anhängehöhe max. 700 mm bei tiefliegender Deichsel Anhängung Obenanhängung (hochliegende Deichsel mit Gelenkwelle unten) mit starrer Zugöse Nenn- weite 40 mm, Einbaulänge 322 mm Original-Betriebsanleitung IMPRESS 3160 VC PRO | 25 8323.de-DE.80X.0...

  • Seite 26: Gewichte

    Ballen-Nenndurchmesser 800 - 1550 mm Eine Weiterverarbeitung des Ballens durch den Wickler ist erst ab einem Durchmesser von 1100 mm möglich. Ballen-Nennbreite 1200 mm Fahrgeschwindigkeit (Richtwerte) Gras- und Luzerne-Silage 6 - 10 km/h* 26 | Original-Betriebsanleitung IMPRESS 3160 VC PRO 8323.de-DE.80X.0...

  • Seite 27: Bindemedien

    19 - 25 μm Folienschichten (Richtwer- 4 Folienschichten minimal (nur bei Verwendung mit Mantel- folie) 6 Folienschichten empfohlen 8 Folienschichten empfohlen für trockene Silage Antrieb Gelenkwellentyp Weitwinkel-Gelenkwelle Gelenkwellen-Absicherung Nockenschaltkupplung Gelenkwellenprofil 1 3/8“ 6-teilig Original-Betriebsanleitung IMPRESS 3160 VC PRO | 27 8323.de-DE.80X.0...

  • Seite 28: Prallblech Mit Rollenniederhalter

    Nachlauf-Tasträder Höheneinstellung 8-fach verstellbare Schwebefunktion Aufsammelbreite 2300 mm Rechbreite 1980 mm Zinkenreihen Zinkenanzahl/Reihe Zinkenabstand 60 mm Sammelgut-Zusammenführung seitliche Querförderschnecken Rotor Rotortyp LIFTUP-Überkopfrotor für obenliegende Pressgutzufuhr Mitnehmer vier tangential versetzte Zinkenreihen 28 | Original-Betriebsanleitung IMPRESS 3160 VC PRO 8323.de-DE.80X.0...

  • Seite 29: Schneidwerk

    Freilauf in eine Richtung Netzbremse hydraulische Bremse Linearmotor elektrisch betätigt, mit elektronischer Überlastsicherung Heckklappe Heckklappentyp hydraulisch öffnen und schließen Heckklappen-Sicherung hydraulisch abgesichert über Bowdenzug Schmiersysteme Automatische Ölschmierung Antrieb Ölschmierpumpe AZU Original-Betriebsanleitung IMPRESS 3160 VC PRO | 29 8323.de-DE.80X.0...
  • Seite 30 0,12 cm3 = 1,8 cm3/min Verteilerleitungen Hochdruckschlauch Ø 8,6x4 mm Schmierleitungen Polyamidrohr Ø 6x1,5 mm Betriebstemperatur ‑35 bis +70 °C Schmiermittel Lithium-Fett nach DIN 51 825, KP 2 K Schmiermittelbehälter Befüllmenge max. 2,5 kg 30 | Original-Betriebsanleitung IMPRESS 3160 VC PRO 8323.de-DE.80X.0...

  • Seite 31: Hydraulik

    ISOBUS Traktor • 1x ISOBUS-Stecker ISO 11783 für POWER CONTROL- oder ISO- Terminal • 1x Anhängersteckdose 7-polig DIN‑ISO 1724 für die Straßenbe- leuchtung optional • Signalsteckdose 7 polig ISO 11786 für Automatik-Funktionen bei Original-Betriebsanleitung IMPRESS 3160 VC PRO | 31 8323.de-DE.80X.0...

  • Seite 32: Fahrwerk Und Bereifung

    *620/40 R22,5 / 1,4 bar *710/40 R22,5 / 1,0 bar *Maschinenbreite > 3 m Pick-up Nachlauftastrad 16x6,50-8 6PR / 2,5 bar Anzugsmomente Radmut- M18 x1,5: 280 Nm tern: M20x1,5: 380 Nm Tastradbolzen 215 Nm 32 | Original-Betriebsanleitung IMPRESS 3160 VC PRO 8323.de-DE.80X.0...

  • Seite 33: Sicherheit Und Umwelt

    Neben den Hinweisen in dieser Anleitung auch die jeweiligen länderspezifischen Vor- schriften zum Arbeitsschutz und allgemein gültige, gesetzliche oder sonstige verbindli- che Regelungen zur Unfallverhütung beachten. Solche Pflichten können beispielsweise das Tragen persönlicher Schutzausrüstungen oder die straßenverkehrsrechtlichen Re- gelungen betreffen. Original-Betriebsanleitung IMPRESS 3160 VC PRO | 33 8323.de-DE.80X.0...

  • Seite 34: Wahrung Der Betriebssicherheit

    Wartungsarbeiten, wie sie in dieser Anleitung beschrieben sind, vollständig und in den vorgegebenen Zeitintervallen durchführen oder in einer Fachwerkstatt durchführen las- sen. • Keine Änderungen an der Software bei programmierbaren Steuersystemen vornehmen. 34 | Original-Betriebsanleitung IMPRESS 3160 VC PRO 8323.de-DE.80X.0...

  • Seite 35: Besondere Gefahren

    Haut-, Augen- oder Atemwegsreizungen ! Öle, Fette, Lösungs- und Reinigungsmittel können die Gesundheit beeinträchtigen. ► Für das jeweilige Produkt geltende Sicherheitsvorschriften beachten. ► Für ausreichende Belüftung sorgen. ► Persönliche Schutzausrüstungen wie Schutzkleidung, Schutzhandschuhe / Schutzbrille benutzen. Original-Betriebsanleitung IMPRESS 3160 VC PRO | 35 8323.de-DE.80X.0...

  • Seite 36: Schutzeinrichtungen Der Maschine

    Schutz gegen das unbeabsichtigte Schließen der Heckklappe klappe mittels Bowdenzug. Frontschutzbügel Schutzeinrichtung vor dem Erfasstwerden durch die Pick-up. Verkleidung der Schutz vor Zugriff auf bewegliche Teile. Bindeeinheit Seitenverkleidung Schutz vor Zugriff auf bewegliche Teile. der Presse 36 | Original-Betriebsanleitung IMPRESS 3160 VC PRO 8323.de-DE.80X.0...
  • Seite 37 Sicherheitsschalter S122 müssen montiert und betriebsbereit sein. Not-Halt-Schalter Nur bei Combi-Modellen. Not-Halt-Schalter für das Ausschal- ten aller elektrischen und hydraulischen Funktionen. Die Not- Halt-Schalter auf den Radkästen der Maschine müssen be- triebsbereit sein. Original-Betriebsanleitung IMPRESS 3160 VC PRO | 37 8323.de-DE.80X.0...

  • Seite 38: Schutzeinrichtungen Der Gelenkwelle

    Die Mindestüberdeckung gemäß Betriebsanleitung des Gelenkwellen-Herstellers beachten. Halteketten des Ge- Schutz gegen das Mitlaufen des Gelenkwellenschutzes. Die lenkwellenschutzes Halteketten müssen eingehängt sein. Warnbildzeichen Nachfolgend werden Positionen und Bedeutungen aller verwendeten Warnbildzeichen dar- gestellt. 38 | Original-Betriebsanleitung IMPRESS 3160 VC PRO 8323.de-DE.80X.0...
  • Seite 39 PÖTTINGER erhältlich! Siehe auch "Supplement zur Betriebsanleitung USA / CANADA". Pos. Piktogramm Erklärung Einzieh- und Einwickelgefahr am ganzen Kör- per. Während des Betriebes nicht im Bereich der drehenden Antriebswelle aufhalten. Original-Betriebsanleitung IMPRESS 3160 VC PRO | 39 8323.de-DE.80X.0...
  • Seite 40 Niemals in den Pick-up Bereich greifen, so- lange der Traktormotor bei angeschlossener Zapfwelle läuft. Quetschgefahr an den Händen. Niemals in den Quetsch- und Klemm-Gefah- renbereich greifen, solange sich dort Teile be- wegen können. 40 | Original-Betriebsanleitung IMPRESS 3160 VC PRO 8323.de-DE.80X.0...
  • Seite 41 Teile bewe- gen können. Einziehgefahr an den Händen. Niemals in den Quetsch- und Klemm-Gefah- renbereich greifen, solange sich Teile bewe- gen können. Verbrennungsgefahr! Genügend Abstand zu heißen Oberflächen halten. Original-Betriebsanleitung IMPRESS 3160 VC PRO | 41 8323.de-DE.80X.0...
  • Seite 42 Maschine vor dem Abkoppeln oder Abstellen mit Unterlegkeilen sichern. Quetschgefahr an den Händen. Niemals in den Quetsch- und Klemm-Gefah- renbereich greifen, solange sich Teile bewe- gen können. Anhebepunkt für Wagenheber Position Schmierpunkte 42 | Original-Betriebsanleitung IMPRESS 3160 VC PRO 8323.de-DE.80X.0...
  • Seite 43 Achtung beweglicher Hebel. Ausreichend Sicherheitsabstand halten. Gefahr des Abtrennens von Körperteilen! Keine sich bewegenden Maschinenteile be- rühren. Abwarten bis sie voll zum Stillstand gekommen sind. Lebensgefahr durch Last von oben. Nicht im Schwenkbereich aufhalten. Original-Betriebsanleitung IMPRESS 3160 VC PRO | 43 8323.de-DE.80X.0...
  • Seite 44 Sicherheit und Umwelt Pos. Piktogramm Erklärung Achtung! Vor der Inbetriebnahme Betriebsanleitung aufmerksam durchlesen. Achtung! Vor Wartungs- und Reparaturarbeiten Trak- tormotor abstellen und Zündschlüssel abzie- hen. 44 | Original-Betriebsanleitung IMPRESS 3160 VC PRO 8323.de-DE.80X.0...
  • Seite 45 Genügend Abstand zu heißen Oberflächen halten. Maschinenteile von oben. Der Aufenthalt im Gefahrenbereich ist nur bei aktiver Sicherheitsverriegelung zulässig. Einzieh- und Einwickelgefahr am ganzen Körper. Während des Betriebes nicht im Bereich der drehenden Antriebswelle aufhalten. Original-Betriebsanleitung IMPRESS 3160 VC PRO | 45 8323.de-DE.80X.0...
  • Seite 46 Niemals in den Pick-up Bereich greifen, so- lange der Traktormotor bei angeschlossener Zapfwelle läuft. Quetschgefahr an den Händen. Niemals in den Quetsch- und Klemm-Gefah- renbereich greifen, solange sich dort Teile bewegen können. 46 | Original-Betriebsanleitung IMPRESS 3160 VC PRO 8323.de-DE.80X.0...
  • Seite 47 Teile bewe- gen können. Einziehgefahr an den Händen. Niemals in den Quetsch- und Klemm-Gefah- renbereich greifen, solange sich Teile bewe- gen können. Verbrennungsgefahr! Genügend Abstand zu heißen Oberflächen halten. Original-Betriebsanleitung IMPRESS 3160 VC PRO | 47 8323.de-DE.80X.0...
  • Seite 48 Niemals in den Quetsch- und Klemm-Gefah- renbereich greifen, solange sich Teile bewe- gen können. Quetschgefahr an den Händen. Niemals in den Quetsch- und Klemm-Gefah- renbereich greifen, solange sich dort Teile bewegen können. 48 | Original-Betriebsanleitung IMPRESS 3160 VC PRO 8323.de-DE.80X.0...
  • Seite 49 Anhebepunkt für den Wagenheber Position Schmierpunkte Gefahr des Abtrennens von Körperteilen! Keine sich bewegenden Maschinenteile be- rühren. Abwarten bis sie voll zum Stillstand gekommen sind. Lebensgefahr durch Last von oben. Nicht im Schwenkbereich aufhalten. Original-Betriebsanleitung IMPRESS 3160 VC PRO | 49 8323.de-DE.80X.0...
  • Seite 50 Sicherheit und Umwelt Pos. Piktogramm Erklärung Achtung beweglicher Hebel. Ausreichend Sicherheitsabstand halten. Verbrennungsgefahr! Genügend Abstand zu heißen Oberflächen halten. 50 | Original-Betriebsanleitung IMPRESS 3160 VC PRO 8323.de-DE.80X.0...

  • Seite 51: Verkehrstechnische Ausrüstung

    Motor läuft. Absturzgefahr! Mitfahren auf Trittflächen oder Plattformen ist nicht gestattet. Position Schmierpunkte Verkehrstechnische Ausrüstung Die verkehrstechnische Ausrüstung ist Pflicht bei Fahrten auf öffentlichen Verkehrsflächen. Sie kann je nach Bestimmungsland unterschiedlich sein. Original-Betriebsanleitung IMPRESS 3160 VC PRO | 51 8323.de-DE.80X.0...
  • Seite 52 Positionsleuchte orange an beiden Seiten der Maschine Drehleuchte orange Kennzeichenbeleuchtung Warntafel an beiden Seiten der Maschine Umrissleuchte an beiden Seiten der Maschine Rückleuchte an beiden Seiten der Maschine Rückstrahler orange an beiden Seiten der Maschine 52 | Original-Betriebsanleitung IMPRESS 3160 VC PRO 8323.de-DE.80X.0...
  • Seite 53 Sicherheit und Umwelt Standard Ansicht von vorne Pos. Ausrüstung Warntafeln Rückstrahler weiß an beiden Seiten der Maschine Begrenzungsleuchte weiß an beiden Seiten der Maschine USA / CANADA Original-Betriebsanleitung IMPRESS 3160 VC PRO | 53 8323.de-DE.80X.0...

  • Seite 54: Umgang Mit Gefahrenstoffen

    X = Aufkleber für die maximal erlaubte Fahrgeschwindigkeit der Maschine. Angabe in Kilo- meter oder Meilen pro Stunde je nach Bestimmungsland. Umgang mit Gefahrenstoffen Neben den Hinweisen in dieser Anleitung auch allgemein gültige, gesetzliche und sonstige verbindliche Regelungen zum Umweltschutz beachten. 54 | Original-Betriebsanleitung IMPRESS 3160 VC PRO 8323.de-DE.80X.0...

  • Seite 55: Entsorgung Der Maschine

    Bauteile vor der Verschrottung von Schmiermittel wie Getriebeöl, Hydrauliköl usw. be- freien Gummiteile / Bereifung entsorgen • Reifen mit und ohne Felge und sonstige Bauteile aus Gummi der entsprechenden Re- cyclingstelle zuführen. Original-Betriebsanleitung IMPRESS 3160 VC PRO | 55 8323.de-DE.80X.0...

  • Seite 56: Steuerungsterminal-Bedienung

    Nach einer Betätigung des ISB wird die ISB Alarm Maske angezeigt: Lagenanzahl Bindeeinheit erhöhen Lagenanzahl Bindeeinheit verringern Knickdeichsel heben (Option) Knickdeichsel senken (Option) Bindung starten Wicklung starten Alle Automatikmodi ein- / ausschalten Messer in Schwimmstellung bringen Einlaufblech ausschwenken 56 | Original-Betriebsanleitung IMPRESS 3160 VC PRO 8323.de-DE.80X.0...

  • Seite 57: Expert 75 Terminal Übersicht

    Optionen erfordern, wird die entsprechende Eingabemaske automatisch angezeigt. Siehe "Eingabemasken" auf Seite 61.;Siehe "Auswahlmasken" auf Seite 63. EXPERT 75 Terminal Übersicht Haupt-Baugruppen Pos. Benennung Gehäuse Scrollrad (Drehimpulsgeber) mit Tastenfunktion Eingabe-Tastenfeld 5,6" Touchscreen Original-Betriebsanleitung IMPRESS 3160 VC PRO | 57 8323.de-DE.80X.0...

  • Seite 58: Eingabe-Tastenfeld

    ISOBUS Shortcut Button (ISB): Stoppt sämtliche Funktionen an allen angeschlosse- nen ISOBUS Maschinen, die mit einer ISOBUS-Steuerung aktiviert wurden. Nach einer Betätigung des ISB wird die ISB Alarm Maske angezeigt: Funktionstasten (F1-F12): Funktion abhängig vom Menü 58 | Original-Betriebsanleitung IMPRESS 3160 VC PRO 8323.de-DE.80X.0...
  • Seite 59 Bei der Bedienung können die neben dem jeweiligen Symbol liegenden Funktionstasten (F1-F12) benutzt werden. Für die Anwahl von Eingabefeldern kann der Drehimpulsgeber mit eingebauter Taste oder die, jeweils neben den angezeigten Navigationssymbolen liegenden, Funktionstasten (F1- F12) verwendet werden. Original-Betriebsanleitung IMPRESS 3160 VC PRO | 59 8323.de-DE.80X.0...

  • Seite 60: Cci 1200 Terminal Übersicht

    Bedienung durch Tippen oder Streichen mit den Fingerkuppen über den Bildschirm. Bei der Bedienung keine Handschuhe tragen! Bei der Anwahl von Eingabefeldern, die eine Eingabe von Text, Zahlen oder eine Auswahl von vorgegebenen Optionen erfordern, wird automatisch die entsprechende Eingabemaske angezeigt. 60 | Original-Betriebsanleitung IMPRESS 3160 VC PRO 8323.de-DE.80X.0...

  • Seite 61: Bedienung Isobus

    Eingabemaske nur für Zahlen Symbole Erklärung Löscht die letzte Ziffer Löscht die gesamte Zahl Eingabe abschließen Wert der eingegebenen Zahl erhöhen Wert der eingegebenen Zahl verringern Zahlenwert positiv (+) oder negativ (-) Original-Betriebsanleitung IMPRESS 3160 VC PRO | 61 8323.de-DE.80X.0...
  • Seite 62 Eingabemaske für Sonderzeichen 1. Drücken sie , um zur Sonderzeicheneingabe Mas- ke 2 zu wechseln. Eingabemaske für Sonderzeichen 2. Drücken sie , um zur Buchstabeneingabe zu wechseln. Symbole Erklärung Löscht das ganze Wort. Löscht den letzten Buchstaben. 62 | Original-Betriebsanleitung IMPRESS 3160 VC PRO 8323.de-DE.80X.0...

  • Seite 63: Auswahlmasken

    (antippen). Die Eingabemaske wird automatisch geöffnet. ► Terminal mit Scrollrad (Drehimpulsgeber) Auswahlmaske aufrufen: Drehimpulsgeber in die passende Richtung verdrehen und bei Erreichen des Eingabefeldes die integrierte Taste betätigen oder [OK] drücken. Original-Betriebsanleitung IMPRESS 3160 VC PRO | 63 8323.de-DE.80X.0...

  • Seite 64: Start-Menü

    Das Terminal hat Speicherplatz für die Daten mehrerer Maschinen. Sollte nach dem Ein- schalten das Startmenü nicht angezeigt werden, ist der Speicherplatz des Terminals er- schöpft. Löschen sie Daten, die sie nicht mehr benötigen, um Speicherplatz freizumachen. Siehe dazu die Anleitung des Terminals. 64 | Original-Betriebsanleitung IMPRESS 3160 VC PRO 8323.de-DE.80X.0...
  • Seite 65 SERVICE-Menü anzeigen DATA-Menü anzeigen Siehe "DATA-Menü" auf Seite 118. TEST-Menü anzeigen Siehe "TEST-Menü" auf Seite 110. Terminal wechseln Dieser Softkey wird nur angezeigt, wenn mehr als ein Terminal mit dem Traktor verbunden ist. Original-Betriebsanleitung IMPRESS 3160 VC PRO | 65 8323.de-DE.80X.0...

  • Seite 66: Work-Menü (Betriebsmodus)

    Im WORK-Menü werden für den Pressbetrieb erforderliche Funktionen, Mess-, Einstell- und Zählerwerte angezeigt. Einstellwerte und die Betriebsart können durch direkte Auswahl am Display geändert werden. • Im START-Menü den Softkey drücken, um das WORK-Menü anzuzeigen. 66 | Original-Betriebsanleitung IMPRESS 3160 VC PRO 8323.de-DE.80X.0...
  • Seite 67 WORK-Menü IMPRESS F COMBI WORK-Menü IMPRESS V COMBI Softkeys Softkey Funktion Zum Startbildschirm zurückkehren. Alle hydraulischen / elektrischen Vorgänge beenden, die über die Steuerung gestartet worden sind. Die Pick-up heben und senken. Original-Betriebsanleitung IMPRESS 3160 VC PRO | 67 8323.de-DE.80X.0...
  • Seite 68 Messer in Schwimmstellung bringen, zum Beispiel zur Entfernung einer Ver- stopfung. Softkeys - Messerfunktionen Softkey Funktion Messergruppe A einschwenken Messergruppe A ausschwenken Messergruppe B einschwenken Messergruppe B ausschwenken Messerbalken einschwenken Messerbalken ausschwenken Einlaufblech einschwenken Einlaufblech ausschwenken 68 | Original-Betriebsanleitung IMPRESS 3160 VC PRO 8323.de-DE.80X.0...
  • Seite 69 Analoganzeige entsprechen dem aktuell gemessenen Druck auf den Riemenspanner. Der grüne Bereich zeigt den Solldruckbereich. Drücken sie auf das Feld der Pressdruckanzeige, um ins SET 2.1-Menü zu gelangen, wo sie die Werte ändern können. Original-Betriebsanleitung IMPRESS 3160 VC PRO | 69 8323.de-DE.80X.0...
  • Seite 70 Abhängig von der Qualität des Bindenetzes, vom Zustand des Pressguts und weiteren Faktoren kann eine höhere Lagenan- zahl erforderlich sein. Die Lagenanzahl der Bindung ist im SET-Menü voreingestellt. Aktuelle Fahrgeschwindigkeit des Gespannes ´(Anzeige er- folgt nur bei vorhandenem traktorseitigem Signal) 70 | Original-Betriebsanleitung IMPRESS 3160 VC PRO 8323.de-DE.80X.0...
  • Seite 71 Der Ballen wurde abgelegt. Ist ein Auftrag aktiv, wird die Anzahl der gewickelten Ballen des aktiven Auftra- ges angezeigt. Ist kein Auftrag aktiv, wird die Gesamtanzahl der gewickelten Ballen der Maschine angezeigt. Original-Betriebsanleitung IMPRESS 3160 VC PRO | 71 8323.de-DE.80X.0...
  • Seite 72 Der Zustand beider Messergruppen ist nicht eindeutig zuorden- bar. Entweder sind die Messer in einer Zwischenposition, die Messer-Sensoren sind nicht aktiviert oder ein Sensorfehler liegt vor.* * Nur mit der Option"automatische Messervorwahl" verfügbar. 72 | Original-Betriebsanleitung IMPRESS 3160 VC PRO 8323.de-DE.80X.0...
  • Seite 73 Bei IMPRESS V-Modellen werden die Messwerte von zwei Ultra- schallsensoren verwendet, durch die eine ungleiche Ballenaus- formung in der Presskammer erkannt wird. Grüne Fahrseitensignale nach links bedeuten, dass für eine opti- male Ballenform eine Richtungsänderung nach links günstig ist. Original-Betriebsanleitung IMPRESS 3160 VC PRO | 73 8323.de-DE.80X.0...
  • Seite 74 Traktor muss für den Bindungsvorgang angehalten werden. Die Bindeeinrichtung wird - je nach Einstellung der Binde-Be- triebsart - manuell oder automatisch gestartet. Nach erfolgreichem Bindungsvorgang wird am Display das ent- sprechende Bindungs-OK-Signal angezeigt. 74 | Original-Betriebsanleitung IMPRESS 3160 VC PRO 8323.de-DE.80X.0...
  • Seite 75 Der Wickeltisch hat sich in Arbeitsposition gedreht. Der Übergabeheber befindet sich in Übergabeposition. Die Heckklappe ist geöffnet. Der Wickeltisch befindet sich in Arbeitsposition. Der Übergabeheber hat sich in Aufnahmeposition gedreht. Die Heckklappe ist geöffnet. Original-Betriebsanleitung IMPRESS 3160 VC PRO | 75 8323.de-DE.80X.0...
  • Seite 76 Der Wickler ist bereit den nächsten gepressten und gebun- denen Ballen aufzunehmen. Der Wickeltisch befindet sich in Aufnahmeposition Der Ballenaufsteller ist in Arbeitsposition. Schritte der Netz oder Folienbindung Symbol Erklärung Warten - die Bindung wurde noch nicht gestartet. 76 | Original-Betriebsanleitung IMPRESS 3160 VC PRO 8323.de-DE.80X.0...
  • Seite 77 Die Zapfwelle wurde ausgeschaltet - während des Bindungsvorgangs die Zapfwelle nur im Notfall ausschalten. • Der Ballen steht still - es liegt ev. ein Defekt am Hydrauliksystem, an den Spannriemen (nur IMPRESS V), oder am Riemenspanner (IMPRESS V), vor. Original-Betriebsanleitung IMPRESS 3160 VC PRO | 77 8323.de-DE.80X.0...
  • Seite 78 Zähler zurücksetzen. Fehlerliste Symbol Erklärung Fehler aktiv Liegt aktuell ein Fehler an, der nicht behoben wurde, wird dieses Symbol in der Statuszeile angezeigt. Drücken sie das Symbol, um die Fehlerliste aufzurufen. 78 | Original-Betriebsanleitung IMPRESS 3160 VC PRO 8323.de-DE.80X.0...
  • Seite 79 Der Ballen wird nach erfolgreichem Bindevorgang automatisch an den Wickel- tisch übergeben. Der Wickelvorgang wird nicht automatisch gestartet. Wickelautomatik aus Ein Übergabe-/Wickelvorgang muss manuell gestartet werden. Durchreicheautomatik aus Das Durchreichen des Ballens muss manuell gestartet werden. Original-Betriebsanleitung IMPRESS 3160 VC PRO | 79 8323.de-DE.80X.0...
  • Seite 80 Nach dem Signal „Pressvorgang abgeschlossen“ muss der Traktor angehalten und der Bindungsvorgang manuell gestartet werden. Bindeautomatik (time) Nach dem Signal „Pressvorgang abgeschlossen“ wird eine einstellbare Zeit ab- gewartet („Wartezeit für das Anhalten des Traktors“). Dann wird der Bindungsvor- gang gestartet. 80 | Original-Betriebsanleitung IMPRESS 3160 VC PRO 8323.de-DE.80X.0...

  • Seite 81: Ballendurchmesser Einstellen

    Bei IMPRESS F-Modellen kann der Schließdruck der Heckklappe jederzeit nach Bedarf ge- ändert werden, um die Ballendichte zu erhöhen oder zu verringern. Der aktuell gemessene Pressdruck und der derzeit eingestellte Schließdruck werden in der WORK-Maske ange- zeigt. Original-Betriebsanleitung IMPRESS 3160 VC PRO | 81 8323.de-DE.80X.0...

  • Seite 82: Lagenanzahl Der Bindung Einstellen

    Wählen sie die gewünschte Option und bestätigen sie diese mit [OK]. Geländemodus Es gibt zwei verschiedene Geländemodi (Flachland und Hanglagedie Ballenübergabe und - ablage im Gelände erleichtern. Der aktuelle verwendete Geländemodus wird im WORK-Me- nü angezeigt. 82 | Original-Betriebsanleitung IMPRESS 3160 VC PRO 8323.de-DE.80X.0...

  • Seite 83: Betriebsart Des Wicklers Einstellen

    ) in der Statuszeile drücken, um in den Editier- modus zu wechseln. ► Wählen sie die gewünschte Option und bestätigen sie diese mit [OK]. Betriebsart des Wicklers einstellen Hier kann die Betriebsart für Ballenübergabeautomatik und Durchreicheautomatik eingestellt werden. Original-Betriebsanleitung IMPRESS 3160 VC PRO | 83 8323.de-DE.80X.0...

  • Seite 84: Ablagebetriebsart Einstellen

    Bei Verwendung der Abladeautomatik in abschüssigem Gelände kann der Ballen nach dem Abladen wegrollen und Personen erfassen und verletzen. ► Die Abladeautomatik nur auf ebenem Gelände verwenden. ► Den Ballen nur auf ebenem Gelände abladen. 84 | Original-Betriebsanleitung IMPRESS 3160 VC PRO 8323.de-DE.80X.0...

  • Seite 85: Ablageposition (Optional Mit Ballenaufsteller)

    ► Ballenaufsteller (Option) nur im flachen Gelände benutzen. ► Ablegeautomatik abschalten und Wickelballen manuell ablegen. ► Wickelballen nur auf ebenen Flächen ablegen. Stellen sie hier ein, ob sie den Ballen stehend oder liegend ablegen wollen. Original-Betriebsanleitung IMPRESS 3160 VC PRO | 85 8323.de-DE.80X.0...

  • Seite 86: Pick-Up Absenken Und Anheben

    ► Den Softkey (Heben) drücken, um die Pick-up direkt anzuheben. Messerfunktionen Einschwenken der Messer in die Schnittposition und Ausschwenken der Messer in War- tungsposition. Die Position der Messer wird am Display angezeigt. 86 | Original-Betriebsanleitung IMPRESS 3160 VC PRO 8323.de-DE.80X.0...
  • Seite 87 Power Control: Die Messerfunktionen finden sich als Tasten auf dem Terminal. ► Den Softkey / die Taste gedrückt halten, um die Messer einzuschwenken. ► Den Softkey / die Taste gedrückt halten, um die Messer auszuschwenken. Original-Betriebsanleitung IMPRESS 3160 VC PRO | 87 8323.de-DE.80X.0...

  • Seite 88: Einlaufblech Einschwenken Und Ausschwenken

    Wenn die Messer eingeschwenkt sind, wird am Display ein Warnhinweis angezeigt. IMPRESS PRO: Einlaufblech einschwenken und ausschwenken Kontrollieren, dass das Einlaufblech gefahrlos eingeschwenkt und ausgeschwenkt werden kann. ► Den Softkey drücken, um den Einlaufblech einzuschwenken. 88 | Original-Betriebsanleitung IMPRESS 3160 VC PRO 8323.de-DE.80X.0...

  • Seite 89: Bindungsvorgang Starten

    Nach Erreichen der Grundstellung wird der Softkey angezeigt. TIPP Drücken sie den Softkey 2x, um die Bindung wieder zu starten, ohne die Grund- stellung abwarten zu müssen. • Den Softkey zweimal drücken, um die Bindung erneut zu starten. Original-Betriebsanleitung IMPRESS 3160 VC PRO | 89 8323.de-DE.80X.0...

  • Seite 90: Heckklappe Öffnen Und Schließen

    Die Knickdeichsel kann jederzeit angehoben werden, um zum Beispiel ein Aufsitzen der Pick-up und den damit verbundenen Sachschaden zu verhindern. ► Den Softkey drücken, um die Knickdeichsel tastend abzusenken. ► Den Softkey drücken, um die Knickdeichsel tastend anzuheben. 90 | Original-Betriebsanleitung IMPRESS 3160 VC PRO 8323.de-DE.80X.0...

  • Seite 91: Wickler Nach Unterbrechung Starten

    Anhebung der Pick-Up bzw. Informationen zur Ballenform und der Fahrtrichtungsanzeige vornehmen. Wie komme ich dorthin? ► Im START-Menü den Softkey drücken, um das SET-Menü anzuzeigen. ► Drücken sie die Softkeys , um in das gewünschte Untermenü zu gelangen. Original-Betriebsanleitung IMPRESS 3160 VC PRO | 91 8323.de-DE.80X.0...
  • Seite 92 Bei Abweichungen vom Realmass, kann eine Anpassung des angezeigten Ballenduchmessers Abhilfe schaffen. z.B: wenn der physische Ballen 5 cm kleiner ist als der einge- stellte Solldurchmesser, dann stellen sie den Korrekturwert auf – 5 cm. 92 | Original-Betriebsanleitung IMPRESS 3160 VC PRO 8323.de-DE.80X.0...
  • Seite 93 Bei der Retourfahrt wird die Aushebung der Pick-up für die eingestellte Zeit (hier: 2 sec) betätigt und bleibt bis zur nächsten Vorwärtsfahrt angehoben. Funktioniert nur bei vorhandenem Geschwindigkeitssignal ... automatische Pick-up Anhebung bei Retourfahrt in- aktiv Original-Betriebsanleitung IMPRESS 3160 VC PRO | 93 8323.de-DE.80X.0...
  • Seite 94 Abhängig von der Qualität des Bindenetzes, vom Zustand des Pressguts und weiteren Faktoren kann eine höhere La- genanzahl erforderlich sein. Die Lagenanzahl wird in der WORK-Maske angezeigt und kann dort nach Bedarf geändert werden. 94 | Original-Betriebsanleitung IMPRESS 3160 VC PRO 8323.de-DE.80X.0...
  • Seite 95 Traktor bis zum Bindestart anhalten zu können. Die Standardeinstellung der Wartezeit ist zwei Sekunden. Softkeys Softkey Erklärung STOPP Alle hydraulischen / elektrischen Vorgänge beenden, die über die Steuerung gestartet worden sind. Retour Ein Menü-Level nach oben Original-Betriebsanleitung IMPRESS 3160 VC PRO | 95 8323.de-DE.80X.0...

  • Seite 96: Set Menü 1.2 - Messergruppen

    In diesem Menü stellen sie die Messergruppenvorwahl ein. Wie komme ich dorthin? ► Im START-Menü den Softkey drücken, um das SET-Menü anzuzeigen. ► Drücken sie die Softkeys , um in das gewünschte Untermenü zu gelangen. 96 | Original-Betriebsanleitung IMPRESS 3160 VC PRO 8323.de-DE.80X.0...
  • Seite 97 Strawmatic kann im Konfigurations Menü aktiviert werden. Softkeys Softkey Erklärung STOPP Alle hydraulischen / elektrischen Vorgänge beenden, die über die Steuerung gestartet worden sind. Retour Ein Menü-Level nach oben Scroll-Softkeys Messergruppe A einfahren Messergruppe A ausfahren Original-Betriebsanleitung IMPRESS 3160 VC PRO | 97 8323.de-DE.80X.0...

  • Seite 98: Set Menü - 2.1 - Einstellungsoptionen Für Pressdruck, Weichkern Und Pressgutbibliothek

    , um in das gewünschte Untermenü zu gelangen. Anzeige Symbol Erklärung Bibliotheksfeld mit dem Datensatz „Pressure A“ der Pressgut- bibliothek. Weitere Datensätze: B - F Die unterhalb angezeigten Werte gehören immer zum ausge- wählten Datensatz. 98 | Original-Betriebsanleitung IMPRESS 3160 VC PRO 8323.de-DE.80X.0...
  • Seite 99 Am Hydraulikblock (1) des Riemenspanners den Ventilhebel (2) zuerst entriegeln, in dem sie den Hebel nach oben ziehen, und dann 90 ° gegen Uhrzeigersinn drehen, um das Riemenspannerventil auf Entspannposition (4) einzustellen. Original-Betriebsanleitung IMPRESS 3160 VC PRO | 99 8323.de-DE.80X.0...

  • Seite 100: Set-Menü 3.1 - Einstellungsoptionen Für Die Automatische Fettschmierung

    Den Seitenschutz schließen. SET-Menü 3.1 - Einstellungsoptionen für die automatische Fett- schmierung Bei IMPRESS-Modellen mit automatischer Fettschmierung (Option) werden zum Beispiel die Presswalzenlager regelmäßig mit Schmiermittel versorgt. Ein Schmierzyklus besteht aus ei- 100 | Original-Betriebsanleitung IMPRESS 3160 VC PRO 8323.de-DE.80X.0...
  • Seite 101 Einschaltzeit (Schmierzeit), im Beispiel 4 Minuten. Anzeige der aktuell gemessenen, durch die Schmiermittelpumpe erzeugten Schmierdrucke in bar. Der Drucksensor ist am Schmiermittelbehälter, rechts von der Füllstandsmessung, ange- baut. Baler: Schmiermitteldruck des Presse Combi: Schmiermitteldruck des Wicklers Original-Betriebsanleitung IMPRESS 3160 VC PRO | 101 8323.de-DE.80X.0...
  • Seite 102 Den Softkey drücken, um die Fettschmierung manuell auszuschalten. An- schließend ist der Pumpenmotor ausgeschaltet. Automatische Fettschmierung aktivieren und deaktivieren Nur bei IMPRESS-Modellen mit automatischer Fettschmierung (Option). Zur Aktivierung der automatischen Fettschmierung ist die Konfiguration der Fettschmieranlage erforderlich. 102 | Original-Betriebsanleitung IMPRESS 3160 VC PRO 8323.de-DE.80X.0...

  • Seite 103: Set-Menü 4.1 Einstellungsoptionen Für Den Wickler

    SET-Menü anzuzeigen. ► Drücken sie den Softkey , um in das gewünschte Untermenü zu gelangen. ► Wechseln sie mit den Tabs zwischen dem Tab für Hanglage und dem Tab für Flachland. Original-Betriebsanleitung IMPRESS 3160 VC PRO | 103 8323.de-DE.80X.0...
  • Seite 104 Bedienung ISOBUS Parameter bei nicht konfiguriertem Geländemodus. Flachland Parameter bei konfiguriertem Geländemodus. Hanglagen Parameter bei konfiguriertem Geländemodus. 104 | Original-Betriebsanleitung IMPRESS 3160 VC PRO 8323.de-DE.80X.0...
  • Seite 105 Wert: Einstellen des Neigungswinkel für die Endposition des Wickeltisch bei aktivier- tem Ballenaufsteller in Grad. (nur sichtbar mit Option Ballenaufsteller) rechter Wert Einstellen des Neigungswinkel für die Endposition des Wickeltisch bei deakti- viertem Ballenaufsteller in Grad. Original-Betriebsanleitung IMPRESS 3160 VC PRO | 105 8323.de-DE.80X.0...
  • Seite 106 Bei Touchscreens kann auch durch Berühren der Tabs zwischen Hanglage (Geländemodus ein) und Flachland (Geländemodus aus) gewechselt wer- den. Softkey ist nur sichtbar, wenn der Geländemodus konfiguriert ist. Wickeltisch nach vorne kippen Wickeltisch nach hinten kippen 106 | Original-Betriebsanleitung IMPRESS 3160 VC PRO 8323.de-DE.80X.0...

  • Seite 107: Set Menü 4.2 - Einstellungsoptionen Für Den Wickler

    Gehen sie zum Wickler und legen sie die Folie so ein, dass weitergearbeitet werden kann. • Wenn eine Folienrolle zu Ende geht, kann nicht fertig gewickelt werden. Gehen Sie zum Wickler und tauschen die Folienrolle. Original-Betriebsanleitung IMPRESS 3160 VC PRO | 107 8323.de-DE.80X.0...

  • Seite 108: Service-Menü

    Im START-Menü den Softkey drücken, um das Service-Menü anzuzeigen. Anzeige Anzeige der verbleibenden Zeit bis zum nächsten Schmieren mit Fett Grau und in Klammer wird das Intervall angezeigt, auf das zurückgesetzt wird. 108 | Original-Betriebsanleitung IMPRESS 3160 VC PRO 8323.de-DE.80X.0...
  • Seite 109 Drücken sie auf das Feld des aktuellen Countdowns, das sie ändern wollen, um in den Editiermodus zu wechseln. ► Verkürzen sie den Wert des Countdowns um, beispielhaft; eine Stunde. ► Drücken sie [OK], um den neuen Wert zu speichern und den Editiermodus zu beenden. Original-Betriebsanleitung IMPRESS 3160 VC PRO | 109 8323.de-DE.80X.0...

  • Seite 110: Test-Menü

    B20: Messerbalken-Sensor Position ausgeschwenkt B21: Messerbalken-Sensor Position eingeschwenkt Die Messer sind in der abgebildeten Statusanzeige einge- schwenkt (in Arbeitsposition). • Um die Messerbalken-Sensoren zu testen, die Messer ausschwenken und einschwenken und die Sensoraktivie- rung überprüfen. 110 | Original-Betriebsanleitung IMPRESS 3160 VC PRO 8323.de-DE.80X.0...
  • Seite 111 Maximale Stromstärke: 1100 mA Softkeys Softkey Erklärung STOPP Alle hydraulischen / elektrischen Vorgänge beenden, die über die Steuerung gestartet worden sind. Retour Ein Menü-Level nach oben Weitere Menüs anzeigen Fehlerliste öffnen Netzmotor manuell testen Original-Betriebsanleitung IMPRESS 3160 VC PRO | 111 8323.de-DE.80X.0...

  • Seite 112: Test Menü 1.1.2 - Bindeeinheit

    Y63 ... Stromstärke an Elektrischem Druckbe- grenzungsventil Netzbremse 1 maximal 1800 mA B60 ... Drehzahlsensor für Bindeeinheit 1 Y66 ... Stromstärke an Elektrischem Druckbe- grenzungsventil Netzbremse 2 maximal 1800 mA B67 ... Drehzahlsensor für Bindeeinheit 2 112 | Original-Betriebsanleitung IMPRESS 3160 VC PRO 8323.de-DE.80X.0...

  • Seite 113: Test-Menü 1.2 - Bordspannung

    12 V-Netzspannung aktuell bei 12,8 V 12 V-Sensorspannung aktuell bei 12,8 V 5 V-Sensorspannung aktuell bei 5,0 V 12 V Bordspannung (aktuell bei 12,2 V) 5 V Sensorversorgungsspannung (aktuell bei 5,0V) Aktuelle Softwareversion: hier Version 1.02 Original-Betriebsanleitung IMPRESS 3160 VC PRO | 113 8323.de-DE.80X.0...

  • Seite 114: Test Menü 2.1 - Wickler

    , um in das gewünschte Untermenü zu gelangen. Anzeige Symbol Erklärung B150 ... Sensor für Ballenaufsteller eingefahren B151 ... Sensor für Ballenaufsteller ausgefahren B101 ... Winkelsensor / Position Übergabeheber B110 ... Winkelsensor / Position Wickeltisch 114 | Original-Betriebsanleitung IMPRESS 3160 VC PRO 8323.de-DE.80X.0...

  • Seite 115: Test Menü 2.2 - Wickler

    Im Menü 2.2 können sie diverse Wicklerfunktionen testen. Wie komme ich dorthin? ► Im START-Menü den Softkey drücken, um das Test-Menü anzuzeigen. ► Drücken sie den Softkey , um in das gewünschte Untermenü zu gelangen. Original-Betriebsanleitung IMPRESS 3160 VC PRO | 115 8323.de-DE.80X.0...
  • Seite 116 Alle hydraulischen / elektrischen Vorgänge beenden, die über die Steuerung gestartet worden sind. Retour Ein Menü-Level nach oben Weitere Menüs anzeigen Schneidarm anheben / lösen Schneidarm absenken / klemmen Schneidarm in Schwimmstellung bringen Wickelarm im Uhrzeigersinn bewegen 116 | Original-Betriebsanleitung IMPRESS 3160 VC PRO 8323.de-DE.80X.0...

  • Seite 117: Test Menü 2.3 - Wickler

    , um in das gewünschte Untermenü zu gelangen. Anzeige Symbol Erklärung Aktuelle Spannung am Eingang für 12 V am CAN-IO Modul B Aktuelle Spannung am Eingang für 5 V am CAN-IO Modul B Aktuelle Software-Version Original-Betriebsanleitung IMPRESS 3160 VC PRO | 117 8323.de-DE.80X.0...

  • Seite 118: Data-Menü

    • Gesamtanzeige • Auftragsanzeige Data-Menü - Übersicht Dieses Menü bietet eine Übersichtsanzeige über mit dem Gerät verrichtete Arbeit. Wie komme ich dorthin? ► Im START-Menü den Softkey drücken, um das Data-Menü anzuzeigen. 118 | Original-Betriebsanleitung IMPRESS 3160 VC PRO 8323.de-DE.80X.0...

  • Seite 119: Data-Menü (Auftragsanzeige)

    Dieses Menü bietet den Überblick über die mit dem Gerät verrichtete Arbeit zum ausgewähl- ten Auftrag. Wie komme ich dorthin? ► Im START-Menü den Softkey drücken, um das Data-Menü anzuzeigen. ► Im Data-Menü einen Auftragssoftkey drücken (1-10) Original-Betriebsanleitung IMPRESS 3160 VC PRO | 119 8323.de-DE.80X.0...
  • Seite 120 Anzahl der gebundenen Netzballen Anzahl der gebundenen Folienballen Anzahl der gewickelten Ballen Softkeys Softkey Erklärung STOPP Alle hydraulischen / elektrischen Vorgänge beenden, die über die Steuerung gestartet worden sind. Retour Ein Menü-Level nach oben 120 | Original-Betriebsanleitung IMPRESS 3160 VC PRO 8323.de-DE.80X.0...

  • Seite 121: Konfigurations-Menü

    , um die Maschine neu mit der neuen Konfiguration neu zu starten. Im Konfigurations-Menü sind der Maschinentyp, das Maschinenmodell und grundlegende Maschinenfunktionen vorkonfiguriert. Konfigurations-Menü 1 Im Konfigurations-Menü 1 finden sie Maschinentype und Produktionszeitraum, die Einstel- lung der Bindung und der Heckklappe. Original-Betriebsanleitung IMPRESS 3160 VC PRO | 121 8323.de-DE.80X.0...
  • Seite 122 Positionsfelder für den Wert: Grundstellung des Zylinders (Werkseinstellung: 6 Der Zylinder ist eingefahren. Mittelstellung der Zylinders (Werkseinstellung: 20 Der Zylinder befindet sich in einer Art Bereitschafts- stellung ca. 1 cm bevor die Netzmesser auslösen. 122 | Original-Betriebsanleitung IMPRESS 3160 VC PRO 8323.de-DE.80X.0...
  • Seite 123 Abwickeln des Netzes Softkeys Softkey Erklärung STOPP Alle hydraulischen / elektrischen Vorgänge beenden, die über die Steuerung gestartet worden sind. Den Softkey drücken, um nach einer Konfigurationsänderung einen Neustart durchzuführen und zum START-Menü zurückzukehren. Original-Betriebsanleitung IMPRESS 3160 VC PRO | 123 8323.de-DE.80X.0...
  • Seite 124 Den Zylinder in Grundstellung bringen. • Die Grundstellung ist erreicht, wenn der Zylinder ganz eingefahren ist. Im Anzeigefeld (1) die Distanz für die Grundstellung ablesen. Das Eingabefeld (2) auswählen und den Messwert für die Grundstellung eintragen. 124 | Original-Betriebsanleitung IMPRESS 3160 VC PRO 8323.de-DE.80X.0...
  • Seite 125 Die Änderung mit OK abspeichern oder [ESC] drücken, um ohne Speichern abzubre- chen. Notbetätigung an der CAN-Tastatur Um Steuerungsfehler zu beheben, kann es manchmal nötig sein, die automatischen Verrie- gelungen der Software auszuschalten. Dieser Vorgang nennt sich "Notbetätigung". Original-Betriebsanleitung IMPRESS 3160 VC PRO | 125 8323.de-DE.80X.0...
  • Seite 126 Zum Schlepper zurückgehen und am Terminal die Notbetätigung ausschalten ▷ Solange der Warnbildschirm angezeigt wird, ist die Notbetätigung aktiv. Drücken sie [Retour] am Bildschirm des Terminals, um die Notbetätigung auszuschalten und ins START Menü zurückzukehren. 126 | Original-Betriebsanleitung IMPRESS 3160 VC PRO 8323.de-DE.80X.0...

  • Seite 127: Konfigurations-Menü 2.1

    Drücken sie die Softkeys , um in das gewünschte Untermenü zu gelangen. Menü für Vario Maschinen Menü für Fixkammer Maschinen Anzeige Symbol Anzeige Die automatische Fettschmierung ist nicht konfiguriert. Die automatische Fettschmierung ist kon- figuriert. Original-Betriebsanleitung IMPRESS 3160 VC PRO | 127 8323.de-DE.80X.0...
  • Seite 128 (nur bei Fixkammer Maschinen vorhanden) B82 ktueller Wert des rechten Heckklap- pensensors in mV Softkeys Softkey Erklärung STOPP Alle hydraulischen / elektrischen Vorgänge beenden, die über die Steuerung gestartet worden sind. 128 | Original-Betriebsanleitung IMPRESS 3160 VC PRO 8323.de-DE.80X.0...

  • Seite 129: Bildschirm Config 2.2.1 - Korrektur Der Fahrtrichtung

    Wie komme ich dorthin? ► Im START-Menü den Softkey 10 Sekunden gedrückt halten, um das Konfigurati- ons-Menü anzuzeigen. ► Drücken sie die Softkeys , um in das gewünschte Untermenü zu gelangen. Original-Betriebsanleitung IMPRESS 3160 VC PRO | 129 8323.de-DE.80X.0...
  • Seite 130 Korrekturwert des Ballendurchmessers rechts. Der Korrekturwert kann zwischen -5 und +5 eingestellt werden. Softkeys Softkey Erklärung STOPP Alle hydraulischen / elektrischen Vorgänge beenden, die über die Steuerung gestartet worden sind. Weitere Menüs anzeigen 130 | Original-Betriebsanleitung IMPRESS 3160 VC PRO 8323.de-DE.80X.0...

  • Seite 131: Bildschirm Config 2.2.2 - Aktive Druck Regelung (Nur F Maschinen)

    Anzeige der Mindest-Ausschaltzeit von APC hier: 4000 ms Hysteresedruck - Eine Nachregelung des Druckes erfolgt erst, wenn die Druckdifferenz zum Solldruck größer ist als der hier ein- gegebene Wert. hier: 10 bar Original-Betriebsanleitung IMPRESS 3160 VC PRO | 131 8323.de-DE.80X.0...

  • Seite 132: Bildschirm Config 3

    10 Sekunden gedrückt halten, um das Konfigurati- ons-Menü anzuzeigen. ► Drücken sie die Softkeys , um in das gewünschte Untermenü zu gelangen. • In der Konfigurations-Maske den Softkey drücken, bis die Hardware Konfiguration angezeigt wird. 132 | Original-Betriebsanleitung IMPRESS 3160 VC PRO 8323.de-DE.80X.0...
  • Seite 133 Alle hydraulischen / elektrischen Vorgänge beenden, die über die Steuerung gestartet worden sind. Weitere Menüs anzeigen Handlungsanweisung ► Auf das Symbol (Konfiguriert) bzw. (nicht konfiguriert) der gewünschten Hard- ware drücken, um die Auswahlfelder zur Konfiguration der gewünschten Hardware an- zuzeigen. Original-Betriebsanleitung IMPRESS 3160 VC PRO | 133 8323.de-DE.80X.0...

  • Seite 134: Bildschirm Config 3.1

    10 Sekunden gedrückt halten, um das Konfigurati- ons-Menü anzuzeigen. ► Drücken sie die Softkeys , um in das gewünschte Untermenü zu gelangen. • In der Konfigurations-Maske den Softkey drücken, bis die Hardware Konfiguration angezeigt wird. 134 | Original-Betriebsanleitung IMPRESS 3160 VC PRO 8323.de-DE.80X.0...
  • Seite 135 IST-Wert am Eingang B180 in mV Berechneter Wert in N (aus den Parametern 1-4) Softkeys Softkey Erklärung STOPP Alle hydraulischen / elektrischen Vorgänge beenden, die über die Steuerung gestartet worden sind. Weitere Menüs anzeigen Original-Betriebsanleitung IMPRESS 3160 VC PRO | 135 8323.de-DE.80X.0...

  • Seite 136: Bildschirm Config 4 Wickler-Einstellungen

    Im Menü 4 können sie die Wickler-Einstellungen vornehmen. Wie komme ich dorthin? ► Im START-Menü den Softkey 10 Sekunden gedrückt halten, um das Konfigurati- ons-Menü anzuzeigen. ► Drücken sie die Softkeys , um in das gewünschte Untermenü zu gelangen. 136 | Original-Betriebsanleitung IMPRESS 3160 VC PRO 8323.de-DE.80X.0...
  • Seite 137 (Werkseinstellung: 80°) Überlappung der Folie pro Umlauf des Wicklers - Fab- rikswert: 120 cm Überlappung Die Mindestanzahl der Umläufe des Wicklers wird von der Software berechnet. Hier können sie zusätzliche Umläufe festlegen. Original-Betriebsanleitung IMPRESS 3160 VC PRO | 137 8323.de-DE.80X.0...

  • Seite 138: Bildschirm Config 5

    10 Sekunden gedrückt halten, um das Konfigurati- ons-Menü anzuzeigen. ► Drücken sie die Softkeys , um in das gewünschte Untermenü zu gelangen. Anzeige Symbol Erklärung Eingabefeld für die momentane Adresse des zu re-adressierenden Hauptventiles 138 | Original-Betriebsanleitung IMPRESS 3160 VC PRO 8323.de-DE.80X.0...

  • Seite 139: Bildschirm Config 6

    Dieses Menü ist dem Servicetechniker vorbehalten. Wie komme ich dorthin? ► Im START-Menü den Softkey 10 Sekunden gedrückt halten, um das Konfigurati- ons-Menü anzuzeigen. ► Drücken sie die Softkeys , um in das gewünschte Untermenü zu gelangen. Original-Betriebsanleitung IMPRESS 3160 VC PRO | 139 8323.de-DE.80X.0...

  • Seite 140: Expert Parameter-Menü

    Im Expert Parameter-Menü werden verschiedene Experten-Parameter angezeigt. Dieses Menü ist dem Kundendienst vorbehalten. • Im START-Menü den Softkey drücken, um das Expert Parameter-Menü anzuzei- gen. • Drücken sie den Softkey , um zwischen den Parametern zu scrollen. 140 | Original-Betriebsanleitung IMPRESS 3160 VC PRO 8323.de-DE.80X.0...
  • Seite 141 Netzes. Dies verhindert, dass das Netz nach dem Abschlagen durch die ho- he Netzspannung aus der Zuführeinheit gezo- gen wird. Außerdem wird das Nachdrehen der Netzrolle nach dem Abschlagen des Net- zes beeinflusst. Original-Betriebsanleitung IMPRESS 3160 VC PRO | 141 8323.de-DE.80X.0...
  • Seite 142 Auswerfen des Bal- lens für die eingestellte Zeit in der Endpositi- on offen. Diese Funktion kann speziell beim Pressen von Stroh hilfreich sein. Nur gemeinsam mit "Gate Clean Cycle after" 142 | Original-Betriebsanleitung IMPRESS 3160 VC PRO 8323.de-DE.80X.0...

  • Seite 143: Alarmmeldungen Cci-Terminal

    Siehe "Liste der Alarmmeldungen" auf Seite 144. Alarmmeldungen CCI Terminal / Traktorterminal Alarmmeldungen werden in der Error-Liste angezeigt und in einer Error-Liste protokolliert. • In der Statuszeile des WORK-Menüs den Softkey drücken, um die Error-Liste anzuzeigen. Original-Betriebsanleitung IMPRESS 3160 VC PRO | 143 8323.de-DE.80X.0...

  • Seite 144: Liste Der Alarmmeldungen

    Siehe "Betriebsmitteltabelle" auf Seite 318. Alarm-Liste Fehler Alarmmeldung Fehlerursache Main Valve Y01 Ventil angesteckt? Spule vom Ventil prüfen. Spannung am Ventil prüfen Main Valve Y02 Ventil angesteckt? Spule vom Ventil prüfen. Spannung am Ventil prüfen 144 | Original-Betriebsanleitung IMPRESS 3160 VC PRO 8323.de-DE.80X.0...
  • Seite 145 Spannung am Ventil prüfen Ý120.1 Valve Y130 cutter bar Ventil angesteckt? Spule vom Ventil prüfen. Y130 Spannung am Ventil prüfen Valve Y65 foil manipula- Ventil angesteckt? Spule vom Ventil prüfen. Spannung am Ventil prüfen Original-Betriebsanleitung IMPRESS 3160 VC PRO | 145 8323.de-DE.80X.0...
  • Seite 146 Heckklappe max Öffnungswinkel prüfen - im B80 / B82) CONFIG 1 oder Verschmutzungen im Be- reich des Flansches zwischen Wicker und Presse PVG valve(128) wrong Auslieferzustand von einem Ventil, muss im address CONFIG adressiert werden 146 | Original-Betriebsanleitung IMPRESS 3160 VC PRO 8323.de-DE.80X.0...
  • Seite 147 (>30sek). Eine Taste der Tastatur defekt? Maximum bale diameter Der maximale zulässige Ballendurchmesser reached wurde erreicht Sensor bale tipper B150 Beide Sensoren wurden gleichzeitig betätigt B150 / +B151 B151 Tilt sensor: no connecti- Neigungssensor defekt. Verbindung prüfen Original-Betriebsanleitung IMPRESS 3160 VC PRO | 147 8323.de-DE.80X.0...
  • Seite 148 Kein Ballen am Tisch oder die Heckklappe tailgate open nicht ganz geschlossen Wrapper lifter position Übergabeheber nicht in unterster Position not down Wrapper Baletipper Sen- Ballenaufsteller wurde zu lange angesteuert. B150 sor B150 Sensor B150 wird nicht erreicht 148 | Original-Betriebsanleitung IMPRESS 3160 VC PRO 8323.de-DE.80X.0...
  • Seite 149 Fehler am CAN Bus 1, Abschlusswiderstand prüfen, Verkabelung prüfen CAN 2 Extension Bus Fehler am CAN Bus 2, Abschlusswiderstand prüfen, Verkabelung prüfen CAN 0 Bodybus Buffer Fehler am CAN Bus 0 - Buffer Speicher voll full Original-Betriebsanleitung IMPRESS 3160 VC PRO | 149 8323.de-DE.80X.0...
  • Seite 150 Knife group bank A Line- Motor angesteckt? Spannung am Motor prü- armotor overload fen. Sicherung prüfen (20A) Knife group bank B Line- Motor angesteckt? Spannung am Motor prü- armotor overload fen. Sicherung prüfen (20A) 150 | Original-Betriebsanleitung IMPRESS 3160 VC PRO 8323.de-DE.80X.0...
  • Seite 151 Bedienung ISOBUS Fehler Alarmmeldung Fehlerursache AEF Conformance Test Nur für Entwicklung: AEF Conformance Test activated!! aktiviert. TOTALS werden für den Test hoch- gezählt. KEINE SERIENSOFTWARE!!! Original-Betriebsanleitung IMPRESS 3160 VC PRO | 151 8323.de-DE.80X.0...

  • Seite 152: Terminal Für Heckbedienung

    Halten sie die Taste [3] länger gedrückt, um die Folienhalterung anzuheben und zu sperren. Taste "Wickeltisch" Zum manuellen Anfahren der Übergabeposition, der Arbeitsposition des Wickeltisches und der Ablageposition Drücken sie die Taste [4] in Kombination mit den Pfeiltasten [1, 5] 152 | Original-Betriebsanleitung IMPRESS 3160 VC PRO 8323.de-DE.80X.0...
  • Seite 153 ► Überlegen sie sich die Bewegungen, die sie ausführen möchten, vorab! ► Denken sie den Weg durch, den die manuell gesteuerten Teile der Maschine bei diesen Bewegungen beschreiben. ► Vermeiden sie Kollisionen! Original-Betriebsanleitung IMPRESS 3160 VC PRO | 153 8323.de-DE.80X.0...

  • Seite 154: Hydraulik Anpassen

    Weiterführende Hinweise zur korrekten Ballastierung sind in der Betriebsanleitung des Trak- tors angeführt. Heckklappe sperren und entsperren Bei der Inbetriebnahme kann ein Aufenthalt in der Presskammer oder unter der geöffneten Heckklappe erforderlich sein. 154 | Original-Betriebsanleitung IMPRESS 3160 VC PRO 8323.de-DE.80X.0...

  • Seite 155: Anhängung Einstellen

    Die Koppelung der Maschine an den Traktor erfolgt mit einer Universaldeichsel als Oben- oder als Untenanhängung. Als Obenanhängung wird eine hochliegende Deichsel mit Gelenk- welle unten bezeichnet. Bei der Untenanhängung ist die Deichsel tiefliegend und die Gelenk- welle oben. Original-Betriebsanleitung IMPRESS 3160 VC PRO | 155 8323.de-DE.80X.0...
  • Seite 156 Mehrere Zugmittel für Oben- oder Untenanhängung stehen optional zur Verfügung. Das Zugmittel ist mit einer Zahnkupplung mit der Deichsel verbunden. Die Änderung der Hö- hendifferenz je Zahnabstand beträgt 33 mm, 36 mm, 57 mm bzw. 59 mm. 156 | Original-Betriebsanleitung IMPRESS 3160 VC PRO 8323.de-DE.80X.0...
  • Seite 157 50 mm / 57 mm Zugkugelkupplung(Option) • Nennweite 80 mm • Einbaulänge L 480 mm / 550 mm • Schwenkwinkel je Zahnabstand 6 ° • Höhendifferenz je Zahnabstand 50 mm / 57 mm Original-Betriebsanleitung IMPRESS 3160 VC PRO | 157 8323.de-DE.80X.0...
  • Seite 158 Profilen des Innenrahmens erfolgen. Die Einstellung der Spindellänge muss bereits erfolgt sein. Andernfalls ist die Länge der Spindel jetzt einzustellen. Siehe "Länge der Spindel einstellen" auf Seite 159. 158 | Original-Betriebsanleitung IMPRESS 3160 VC PRO 8323.de-DE.80X.0...
  • Seite 159 Einstellung bei Deichseln mit und ohne hydraulischem Dämpfungszylinder sinngemäß gleich durchführen. bei der Erstinbetriebnahme bei einer Änderung der Traktorballastierung nach einem Reifenwechsel nach einer Höhenänderung der Traktorkupplung (z.B. neue Anhängerkupplung) Arbeitsmittel Gabelschlüssel SW46, Schraubendreher, Montagewerkzeug Original-Betriebsanleitung IMPRESS 3160 VC PRO | 159 8323.de-DE.80X.0...

  • Seite 160: Hydraulische Deichsel

    Dämpfung vorhanden. Bei 60 bar ist die Dämpfung am weichsten und bei 80 bar am här- testen. Dämpfungsdruck kontrollieren Kontrollieren sie den Dämpfungsdruck am Manometer (1) rechts in Fahrtrichtung, überhalb der Deichsel 160 | Original-Betriebsanleitung IMPRESS 3160 VC PRO 8323.de-DE.80X.0...
  • Seite 161 Stück ausgefahren sein. Am Manometer sollte der vorher eingestellte Druck ange- zeigt werden (Eine Abweichung von bis zu 5 bar vom eingestellten Druck ist möglich) 14 Betriebsbremse der Presse wieder aktivieren Original-Betriebsanleitung IMPRESS 3160 VC PRO | 161 8323.de-DE.80X.0...

  • Seite 162: In-Betrieb-Nehmen Einer Gelenkwelle

    Die Gelenkwelle vollständig auseinander ziehen. ▷ Die Gelenkwelle besteht nun aus 2 Hälften. Den Verschluss der Gelenkwellenhälfte mit dem Traktor-Symbol auf dem Schutzrohr (1) auf die Zapfwelle des Traktors aufschieben, bis der Verschluss einrastet. 162 | Original-Betriebsanleitung IMPRESS 3160 VC PRO 8323.de-DE.80X.0...
  • Seite 163 Der Schutzschild an der Traktorseite und der Schutztopf an der Maschinenseite müssen die Schutztrichter der Gelenkwelle um mindestens 50 mm überdecken. ▷ Sollte die Profilüberdeckung in einem der oben genannten Fällen nicht ausreichend sein, sind neue Schutzrohre oder eine neue Gelenkwelle zu bestellen. Original-Betriebsanleitung IMPRESS 3160 VC PRO | 163 8323.de-DE.80X.0...
  • Seite 164 ► Bei Auffälligkeiten die Zapfwelle am Traktor sofort ausschalten. Voraussetzungen • Maschine an einen geeigneten Traktor vollständig angebaut und gesichert. • Traktor und Maschine auf ebenem und tragfähigem Untergrund in Arbeitsposition abge- stellt. 164 | Original-Betriebsanleitung IMPRESS 3160 VC PRO 8323.de-DE.80X.0...

  • Seite 165: Ölstand Und Schmierung Kontrollieren

    Getriebes sicherzustellen. Später sollte das Getriebeöl jeweils nach 500 Betriebsstunden oder 1x jährlich gewechselt werden. Eingangsgetriebe PRO: 1000 U/min Eingangsgetriebe MASTER: 540 U/min Arbeitsmittel Montagewerkzeug, Öltuch Arbeitsanweisung Voraussetzungen • Maschine auf ebenem, festem Grund abstellen und gegen Wegrollen sichern. Original-Betriebsanleitung IMPRESS 3160 VC PRO | 165 8323.de-DE.80X.0...

  • Seite 166: Kettenvorspannung Kontrollieren

    Das Drehmoment des Eingangsgetriebes wird über Kettenantriebe an die Presswalzen bzw. Pressriemenwalzen übertragen. Die Antriebsketten sind durch Kettenspanner vorgespannt, dürfen jedoch nicht zu fest gespannt sein, um übermäßige Abnutzung und Lärmentwicklung zu vermeiden. Kettenvorspannung kontrollieren Arbeitsmittel Rollmeter Arbeitsanweisung Den linken Seitenschutz öffnen. 166 | Original-Betriebsanleitung IMPRESS 3160 VC PRO 8323.de-DE.80X.0...

  • Seite 167: Automatische Ölschmierung Befüllen

    "Automatische Ölschmierung Druckleitungen entlüften " auf Seite 169. Schmiermittelempfehlung HINWEIS Materialschaden an den Schmierbürsten der Ölverbraucher möglich. ► Kein Kettenhaftöl verwenden, um ein Verschließen der Druckleitungen an den Schmier- bürsten zu vermeiden. Original-Betriebsanleitung IMPRESS 3160 VC PRO | 167 8323.de-DE.80X.0...

  • Seite 168: Automatische Ölschmierung Einstellen

    Die Pumpenwelle ist mit einer Kurvenscheibe verbunden, welche die Förderkolben je- weils in einen Saug- und einen Druckhub bringt. Die Regulierung der Fördermenge erfolgt paarweise für übereinanderliegende Druckanschlüsse. Arbeitsmittel • Gabelschllüssel • Schlitzschraubendreher Größe 8-10 168 | Original-Betriebsanleitung IMPRESS 3160 VC PRO 8323.de-DE.80X.0...

  • Seite 169: Automatische Ölschmierung Druckleitungen Entlüften

    Die Fördermenge kann bis auf 0,02 cm zurückreguliert werden. Dies ent- spricht 1/3 Vollhub des Förderkolbens. Automatische Ölschmierung Druckleitungen entlüften Falls der Schmiermittelbehälter entleert war und Luft in die Schmierleitungen eingetreten ist, müssen die Leitungen entlüftet werden. Original-Betriebsanleitung IMPRESS 3160 VC PRO | 169 8323.de-DE.80X.0...

  • Seite 170: Automatische Fettschmierung Befüllen

    Schmiermittelbehälter wird im WORK-Menü ein rotes Fettschmierungs-Symbol ange- zeigt. Der Behälter muss aufgefüllt werden. Schmiermittelempfehlung UMWELT Nur biologisch abbaubaren und toxikologisch unbedenklichen Schmierstoff verwenden. • Das Sicherheitsdatenblatt des Schmiermittelherstellers lesen und beachten. 170 | Original-Betriebsanleitung IMPRESS 3160 VC PRO 8323.de-DE.80X.0...

  • Seite 171: Zapfwellenantrieb Kontrollieren

    In diesem Fall ist vor einem Weiterbetrieb der Maschine eine Fehlersuche am gesamten Antriebsstrang mit anschließender Fehlerbehebung durchzuführen. Bindeeinrichtung Schaltabstand kontrollieren Beim Bindungsvorgang wird die Einziehen des Bindenetzes durch den Netzrollen-Sensor B60 gemessen und die tatsächliche Abwicklungslänge mittels Zapfwellensensor B1. Die Original-Betriebsanleitung IMPRESS 3160 VC PRO | 171 8323.de-DE.80X.0...

  • Seite 172: Riemenausrichtung Kontrollieren

    Bei IMPRESS V-Modellen müssen die Pressriemen geradlinig laufen. Sie dürfen nicht einsei- tig in eine Richtung verlaufen und an den Trennelementen streifen. Arbeitsanweisung ► Den Antrieb einige Minuten eingeschaltet lassen und den Lauf der Pressriemen (1) be- obachten. 172 | Original-Betriebsanleitung IMPRESS 3160 VC PRO 8323.de-DE.80X.0...

  • Seite 173: Schutzabdeckungen Öffnen Und Schließen

    Die Arretierung befindet sich an der Unterseite des Seitenschutzes. Gleichzeitig am Arretierhebel (2) ziehen und den Seitenschutz am Handgriff (3) öffnen. Den Seitenschutz schließen. • Der Arretierhebel muss automatisch einrasten. Den Frontschutz am Handgriff (4) öffnen und schließen. Original-Betriebsanleitung IMPRESS 3160 VC PRO | 173 8323.de-DE.80X.0...

  • Seite 174: Steigleitern Ausschwenken Und Einschwenken

    ► Benutzen sie nur die in Fahrtrichtung linke Steigleiter. Arbeitsanweisung Den Haltebolzen (1) herausziehen und die Steigleiter ausschwenken. Achten sie darauf, dass sich der abgeknickte Teil vollständig entfaltet. Zur Sicherung beim Aufstieg und Abstieg Handlauf (2) verwenden. 174 | Original-Betriebsanleitung IMPRESS 3160 VC PRO 8323.de-DE.80X.0...
  • Seite 175 Inbetriebnahme Nach der Verwendung die Steigleiter anheben, Leiter am Knickpunkt falten und mit dem Haltebolzen befestigen. Die Steigleiter auf sicheren Halt kontrollieren. Original-Betriebsanleitung IMPRESS 3160 VC PRO | 175 8323.de-DE.80X.0...

  • Seite 176: Einstellungen Und Umrüstung

    Das Tastrad nach unten aus dem Tastradlager (2) ziehen. ► Die Tastradachse nach unten in die Tastradaufnahme stecken. Dabei auf das Einrasten des Tastradhalters (3) achten. ► Das Tastrad mit dem Klappstecker (1) sichern. ► Das zweite Tastrad demontieren. 176 | Original-Betriebsanleitung IMPRESS 3160 VC PRO 8323.de-DE.80X.0...

  • Seite 177: Pick-Up Tastradhöhe Einstellen

    Bodenverhältnissen angegeben.Ist die zu bearbeitende Fläche uneben oder enthält Fahrspu- ren, so ist der Bodenabstand so zu wählen, dass die Unebenheiten kompensiert werden. Pressgut Minimaler Bodenabstand der Pick-up Zinken Gras-Silage ~5 cm Luzerne-Silage ~6 cm ~6 cm Stroh ~8 cm Original-Betriebsanleitung IMPRESS 3160 VC PRO | 177 8323.de-DE.80X.0...

  • Seite 178: Pick-Up Funktionen Einstellen

    Belastung der Stütz- und Einstellvorrichtungen auszuschließen. Hier ist die kurze Hülse (1) abgesteckt für Normalfunktion der Pickup abgesteckt. • 1...kurze Hülse 2...lange Hülse • Absteckpositionen S0 - S4 178 | Original-Betriebsanleitung IMPRESS 3160 VC PRO 8323.de-DE.80X.0...

  • Seite 179: Prallblech Einstellen

    Die Einstellung der Prallbleches richtet sich nach der Höhe des Schwades. Sie sollte so ein- gestellt sein, dass auf der Pick-up ein möglichst gleichmäßiger Pressguteinzug erzielt wird. TIPP Die Höhe des Prallbleches muss für einen gleichmäßigen Materialeinlauf immer unter der Schwadhöhe liegen. Original-Betriebsanleitung IMPRESS 3160 VC PRO | 179 8323.de-DE.80X.0...

  • Seite 180: Schneidwerk Bedienen

    Die Messer sind beidseitig verwendbar und können einzeln entnommen werden. Messer der ersten Messergruppe können dauerhaft in der Schnittposition abgesteckt wer- den. Dies ermöglicht den Schnittbetrieb mit einer fest eingestellten Schnittlänge und einen raschen Schnittlängenwechsel. 180 | Original-Betriebsanleitung IMPRESS 3160 VC PRO 8323.de-DE.80X.0...
  • Seite 181 Schneidwerk ausschwenken. Den Traktor ausschalten und den Zündschlüssel abziehen. Den Traktor mit der Feststellbremse und mit Unterlegkeilen gegen Wegrollen sichern. Am Vierkantprofil der Schaltwellenverriegelung der Messergruppe (A) bzw. (B) den Schneidwerkshebel (1) anstecken. Original-Betriebsanleitung IMPRESS 3160 VC PRO | 181 8323.de-DE.80X.0...
  • Seite 182 Vor dem Herausziehen des Schneidwerks die Pick-up absenken, um das Ausschwenken des Schneidwerks zu ermöglichen. Arbeitsmittel Schneidwerkshebel Arbeitsanweisung Den Traktor auf ebener Fläche abstellen. Die Pick-up absenken. Das Schneidwerk ausschwenken. • Beide Schneidwerkszylinder werden beim Ausschwenken aus ihrer Halterung (1) gezogen. 182 | Original-Betriebsanleitung IMPRESS 3160 VC PRO 8323.de-DE.80X.0...
  • Seite 183 Lebensdauer regelmäßig gewendet und mit ausgeschwenkten Messern getauscht wer- den. Die Messer sind einzeln austauschbar. Die Messer werden durch eine Verriegelungswelle gehalten, die vor einem Messerwechsel geöffnet und nach der Tätigkeit geschlossen werden muss. Arbeitsmittel Schneidwerkshebel Original-Betriebsanleitung IMPRESS 3160 VC PRO | 183 8323.de-DE.80X.0...
  • Seite 184 Messern können bis zu 8 Messersicherungen am Messerbalken befestigt werden. Die derart abgesteckten Messer befinden sich dauerhaft in Schnittposition. In den Beispielen unten ist die Messergruppe (A) in die Schnittstellung eingeschwenkt und die Messergruppe (B) in die Neutralstellung ausgeschwenkt. 184 | Original-Betriebsanleitung IMPRESS 3160 VC PRO 8323.de-DE.80X.0...
  • Seite 185 Die Messersicherung (3) vom Haltebolzen lösen und mit der hinteren Bohrung auf den Absteckbolzen (C) stecken. Die Messersicherung mit dem Klappstecker sichern. • Fest abgesteckte Messer können jederzeit wieder der schwenkbaren Messergrup- pe hinzugefügt werden. Original-Betriebsanleitung IMPRESS 3160 VC PRO | 185 8323.de-DE.80X.0...

  • Seite 186: Rolle Des Bindemediums Wechseln

    Rolle des Bindemediums wechseln Die PÖTTINGER IMPRESS Rundballenpressen sind für Netz- und Folienbindung (Option) geeignet. TIPP PÖTTINGER empfiehlt bei Folienbindung Mantelfolien mit Kleber zu verwenden, da sie bei windigen Verhältnissen besser am Ballen haften! 186 | Original-Betriebsanleitung IMPRESS 3160 VC PRO 8323.de-DE.80X.0...
  • Seite 187 Antriebsmotor der Zuführeinheit Hebel für Andruckrolle (vorne) Arretierung für den Hebel der Andruckrollein oberer Position Überblick zwei Rollenwannen (Option) Die vordere Rollenwanne ist eine Option und besitzt dieselben Eigenschaften wie die hintere Rollenwanne. Original-Betriebsanleitung IMPRESS 3160 VC PRO | 187 8323.de-DE.80X.0...
  • Seite 188 Rolle an der Ladehilfe (4) anlegen und nach oben hieven. ▷ Rolle auspacken ▷ Beide seitliche Führungskonsolen einstellen und wieder festschrauben. TIPP Nicht bündig an die Rolle anbringen. Lassen sie etwas Spiel zwischen der Rolle und den Führungskonsole! ► Folie einfädeln 188 | Original-Betriebsanleitung IMPRESS 3160 VC PRO 8323.de-DE.80X.0...
  • Seite 189 Zopf so aufwickeln, dass sie ihn beim Einfädeln an jeder Rolle leicht erreichen können. ▷ Bindemedium laut Plan einfädeln • blau, rot... Netz • gelb, rot...Folie Walzen und Rollen gummierte Bremswalze Andruckrolle zur Rolle des Bindemediums gummierte Antriebsrolle Andruckrolle zur Antriebsrolle Original-Betriebsanleitung IMPRESS 3160 VC PRO | 189 8323.de-DE.80X.0...
  • Seite 190 Testballen mit beliebigem Bremswert der Folienbremse machen und an den Wickler übergeben. Für den ersten Testballen wird ein Wert der Bremse von 50 % empfohlen. ► Prozess stoppen, bevor die Wicklung beginnt 190 | Original-Betriebsanleitung IMPRESS 3160 VC PRO 8323.de-DE.80X.0...
  • Seite 191 Stellen sie beim Umstellen der Breite des Bindemediums sicher, dass das Bindemedium auch nach dem Umstellen mittig auf der Maschine verläuft. Sie laufen sonst Gefahr, dass der Ballen nicht ganz vom Bindemedium erfasst wird. ► Beidseitig Knebelschrauben (8) der Breitenverstellung öffnen Original-Betriebsanleitung IMPRESS 3160 VC PRO | 191 8323.de-DE.80X.0...

  • Seite 192: Binderollenmagazin Verwenden

    Das Binderollenmagazin ist nur für Netzrollen geeignet. Arbeitsanweisung Den Seitenschutz öffnen. Die Reserverolle einlegen bzw. entnehmen. Den Seitenschutz schließen. Rollenvorrat verwenden An den Maschinenseiten befinden sich die Rollenvorrat für Folien- und Netzrollen. 192 | Original-Betriebsanleitung IMPRESS 3160 VC PRO 8323.de-DE.80X.0...

  • Seite 193: Beladehilfe Verwenden

    Bindemittel laden ► Rastbolzen (1) ziehen, um die Beladehilfe auszuschwenken Wenn Sie eine Doppelbindung besitzen, gibt es 2 Ausschwenkpositionen. Eine für jede Bindung ► Rolle (2) hochschwenken ▷ Schneidwerkshebel (4) am Vierkantbolzen einfädeln Original-Betriebsanleitung IMPRESS 3160 VC PRO | 193 8323.de-DE.80X.0...

  • Seite 194: Wickelfolie Aus Dem Folienmagazin Entnehmen

    Folienrolle entnehmen Mittels CAN Tastatur oder Taster hinten rechts Folienmagazin wieder in die Vertikale bringen (hydraulische Schwimmstellung wird beendet. Druck wieder appliziert) Deckel schließen Wickelfolie einlegen Wickelfolie in die Folieneinheit einlegen und einfädeln 194 | Original-Betriebsanleitung IMPRESS 3160 VC PRO 8323.de-DE.80X.0...
  • Seite 195 ► Die Schwenkeinheit ist mit einer Feder vorgespannt. Achten sie beim Zurück- schwenken der Vorstreckwalzen auf ihre Finger! ► Wickelfolie laut Abbildung einlegen. Achten Sie darauf die Stange (3) nicht in den Ver- lauf der Wickelfolie einzubinden. Original-Betriebsanleitung IMPRESS 3160 VC PRO | 195 8323.de-DE.80X.0...

  • Seite 196: Höhenverstellung Der Wicklerrolle

    Werkzeug unten an der Spindel (1) ansetzen Durch Drehen mit dem Werkzeug die Vorstreckeinheiten (4) vertikal verschieben. Die Mitte der Folienrolle muss auf Höhe der Ballenmitte eingestellt werden. Beachten sie die Skala (5). Die Fixierschraube (2) fest anziehen. 196 | Original-Betriebsanleitung IMPRESS 3160 VC PRO 8323.de-DE.80X.0...

  • Seite 197: Schwenkgeschwindigkeit Der Pick-Up Einstellen

    Wenn der Schlupf zwischen Bindemedium und Bremsrolle zu groß wird, können sie den An- pressdruck der Andruckrolle einstellen indem sie die zugehörige Feder (1) auf beiden Seiten nachstellen. TIPP Der Anpressdruck muss auf beiden Seiten gleich sein. Original-Betriebsanleitung IMPRESS 3160 VC PRO | 197 8323.de-DE.80X.0...

  • Seite 198: Abschlagkraft Des Netzmessers Einstellen

    Folien- / Netzbreite am Ballen einstellen Es ist möglich, je nach verwendetem Bindemedium, dieses von Ballenkante zu Ballenkante oder über die Ballenkanten hinaus legen zu lassen. TIPP Stellen sie den Anschlag auf beiden Seiten ungefähr gleich ein. 198 | Original-Betriebsanleitung IMPRESS 3160 VC PRO 8323.de-DE.80X.0...

  • Seite 199: Kette Der Zopfeinheit Spannen

    Wenn die Kettenspannung der Zopfeinheit nachläßt, stellen sie die Kettenspan- nung manuell wieder her. Standardwerte für die Kette der Zopfeinheit: • Maximaler Kettendurchhang 5 mm • Bei ungelängter Kette ist das Einstellmaß x=25 mm Original-Betriebsanleitung IMPRESS 3160 VC PRO | 199 8323.de-DE.80X.0...

  • Seite 200: Futtermittelzusatz Anstecken

    Über den Stecker -X05 können sie von der Fachwerkstätte ihres Vertrauens ein Koppelrelais für eine Futtermittelzusatzpumpe einbauen lassen. WARNUNG Gefahr einer Verletzung durch Benutzen einer falschen Sicherung. ► Benutzen sie immer eine 15 A Sicherung! 200 | Original-Betriebsanleitung IMPRESS 3160 VC PRO 8323.de-DE.80X.0...
  • Seite 201 Einstellungen und Umrüstung Variante mit 15 A Sicherung im Stromkreis zur Futtermittelzusatzpumpe Arbeitsanweisung ► Die Seitenverkleidung auf der in Fahrtrichtung rechten Seite öffnen und abstützen. Original-Betriebsanleitung IMPRESS 3160 VC PRO | 201 8323.de-DE.80X.0...
  • Seite 202 Einstellungen und Umrüstung ► Koppelrelais und 15 A Sicherung besorgen ► Stromkreislauf mit 15 A Sicherung fachgerecht laut Anschlussplan aufbauen. ► Die Seitenverkleidung schließen. Variante mit 15 A Sicherung im Sicherungskasten 202 | Original-Betriebsanleitung IMPRESS 3160 VC PRO 8323.de-DE.80X.0...
  • Seite 203 Einstellungen und Umrüstung Arbeitsanweisung ► Die Seitenverkleidung auf der in Fahrtrichtung rechten Seite öffnen und abstützen. ► Stromkreislauf fachgerecht laut Anschlussplan aufbauen. ► Die Seitenverkleidung schließen. Original-Betriebsanleitung IMPRESS 3160 VC PRO | 203 8323.de-DE.80X.0...

  • Seite 204: Transport Zum Einsatzort

    Die maximal zulässige Neigung der Laderampe beträgt 15°. Arbeitsanweisung Die Pick-up in die Transportposition anheben. Die Maschine mit dem Traktor über die Laderampe aufschieben. Die Maschine befestigen und abkoppeln. Maschine befestigen Befestigen der Maschine auf der Ladefläche. 204 | Original-Betriebsanleitung IMPRESS 3160 VC PRO 8323.de-DE.80X.0...
  • Seite 205 Die Maschine auf der Ladefläche so sichern, dass keine Lageänderung während des Transports auftreten kann. • Dem Maschinengewicht angemessene Transportösen (7) und Spanngurte verwen- den. • An der Radachse (8) die Anschlagpunkte (A) nutzen. Original-Betriebsanleitung IMPRESS 3160 VC PRO | 205 8323.de-DE.80X.0...

  • Seite 206: Deichsel Ankoppeln

    ► Schläuche, Kabel und Ketten immer außerhalb des Koppelbereichs platzieren. Ringzugöse an manuelle Anhängekupplung ankuppeln Symbolabbildung manuelle Anhängekupplung Vorbereitung • Kuppelbolzen • Bolzensicherung Durchführung Deichselhöhe des Gerätes so einstellen, dass die Kupplungsvorrichtung des Traktors ereicht wird. 206 | Original-Betriebsanleitung IMPRESS 3160 VC PRO 8323.de-DE.80X.0...
  • Seite 207 Kontrollieren, dass die Bolzenkupplung geschlossen und gesichert ist. TIPP Stellen sie die Kupplung geräteseitig so ein, dass die Auflagefläche der Ringzugöse oder die untere Fläche der Kugelkupplung waagrecht steht (+/- 3°). Original-Betriebsanleitung IMPRESS 3160 VC PRO | 207 8323.de-DE.80X.0...

  • Seite 208: Gelenkwelle Ankuppeln

    Betriebsstellungen gewährleistet sein. Die Halteketten dürfen sich nicht an Bauteilen des Traktors oder der Maschine verfangen. ► Beschädigte oder fehlende Teile der Gelenkwelle sofort auf Original-Teile wechseln las- sen. Nur ein Service-Fachhändler darf eine Gelenkwelle reparieren. 208 | Original-Betriebsanleitung IMPRESS 3160 VC PRO 8323.de-DE.80X.0...

  • Seite 209: Hydraulikschläuche Anstecken

    ► Bei Verletzungen sofort einen Arzt aufsuchen. WARNUNG Bei einer Funktionsumkehr aufgrund falscher Zuordnung der Hydraulikanschlüsse können Personen/Gliedmaßen gequetscht werden. ► Hydraulikanschlüsse sind gekennzeichnet und mit Farbmarkierungen versehen. Sie müssen beim Anstecken richtig zugeordnet werden. Original-Betriebsanleitung IMPRESS 3160 VC PRO | 209 8323.de-DE.80X.0...
  • Seite 210 Die Schutzkappen am Stecker und an der Muffe des ausgewählten Steuerventils öffnen. Mit einem fusselfreien Tuch den Stecker und die Muffe reinigen. Den Stecker soweit in die Muffe drücken, bis er spürbar verriegelt. 210 | Original-Betriebsanleitung IMPRESS 3160 VC PRO 8323.de-DE.80X.0...

  • Seite 211: Riemenspannerventil Auf Spannposition Bringen

    ► Maschine an beiden Seiten der Achse mit Unterlegkeilen gegen Wegrollen sichern. ► Immer zuerst den Kupplungskopf der Bremsleitung (gelb) und dann den Kupplungskopf der Vorratsleitung (rot) kuppeln. Die Betriebsbremsanlage löst aus der Bremsstellung, sobald der rote Kupplungskopf gekuppelt ist. Original-Betriebsanleitung IMPRESS 3160 VC PRO | 211 8323.de-DE.80X.0...
  • Seite 212 Den Kupplungskopf drehen, um ihn in der Führung des Kupplungshalters zu verrie- geln. Dann den roten Kupplungskopf an der roten Druckluftkupplung des Traktors andrücken. • Den Kupplungskopf drehen, um ihn in der Führung des Kupplungshalters zu verrie- geln. 212 | Original-Betriebsanleitung IMPRESS 3160 VC PRO 8323.de-DE.80X.0...

  • Seite 213: Zwei-Leiter Bremsanlage H2L Ankuppeln

    Traktors und der Maschine aktivieren, Keile unterlegen, ...) ► Steckverbindungen für die Bremsanlage vor dem Ankuppeln reinigen ► Traktor mit der Maschine hydraulisch und elektrisch verbinden Für Traktoren mit Ein-Leiter Bremssystem Für Traktoren mit Zwei-Leiter Bremssystem Original-Betriebsanleitung IMPRESS 3160 VC PRO | 213 8323.de-DE.80X.0...

  • Seite 214: Unterlegkeile Entfernen

    Kommt das Gespann sofort zum Stehen, dann ist die Bremse betriebsbereit. Unterlegkeile entfernen Die Unterlegkeile sind stets mitzunehmen, um die Maschine gegen Wegrollen sichern zu können. Die Halterungen der Unterlegkeile sind an beiden Maschinenseiten montiert. 214 | Original-Betriebsanleitung IMPRESS 3160 VC PRO 8323.de-DE.80X.0...

  • Seite 215: Feststellbremse Lösen

    ► An der Feststellbremse (1) die Handkurbel (2) 180 ° nach vorne schwenken. ► Um die Bremse zu lösen, die Handkurbel gegen Uhrzeigersinn drehen. ► Kontrollieren, dass der Seilzug entspannt ist. Original-Betriebsanleitung IMPRESS 3160 VC PRO | 215 8323.de-DE.80X.0...

  • Seite 216: Stützfuß In Die Transportposition Anheben

    Die Handkurbel (1) gegen Uhrzeigersinn drehen, um den Stützfuß ca. 15 cm anzuhe- ben. Den Absteckbolzen (2) nach oben drehen, bis er herausgezogen werden kann. Das untere Stützfußelement am Handgriff (3) festhalten, den Absteckbolzen herauszie- hen und das Stützfußelement anheben. 216 | Original-Betriebsanleitung IMPRESS 3160 VC PRO 8323.de-DE.80X.0...

  • Seite 217: Elektrokabel Anstecken

    Um zwischen den Gängen zu wechseln drücken sie die Kurbel des Stützfußes hinein oder ziehen sie heraus. ► Elektrokabel anstecken Arbeitsanweisung Das Elektrokabel für die Maschinenbeleuchtung vom Kabelgalgen nehmen. Das Elektrokabel an die Traktorsteckdose anstecken. Original-Betriebsanleitung IMPRESS 3160 VC PRO | 217 8323.de-DE.80X.0...

  • Seite 218: Cci 1200 Terminal Montieren

    Bedienelemente des Traktors, darf dadurch nicht eingeschränkt werden. Für die Montage, siehe Betriebsanleitung des Terminals. ► Stecker des ISOBUS-Kabels, in die Steckdose am Y-Kabel stecken. ► Stecker für die Stromversorgung am Y-Kabel, in die Netzsteckdose stecken. 218 | Original-Betriebsanleitung IMPRESS 3160 VC PRO 8323.de-DE.80X.0...

  • Seite 219: Expert 75 Isobus Terminal Montieren

    Bedienelemente des Traktors, darf dadurch nicht eingeschränkt werden. Für die Montage, siehe Betriebsanleitung des Terminals. ► Stecker des ISOBUS-Kabels, in die Steckdose am Y-Kabel stecken. ► Stecker für die Stromversorgung am Y-Kabel, in die Netzsteckdose stecken. Original-Betriebsanleitung IMPRESS 3160 VC PRO | 219 8323.de-DE.80X.0...

  • Seite 220: Power Control Terminal Montieren

    Bedienelemente des Traktors, darf dadurch nicht eingeschränkt werden. Für die Montage, siehe Betriebsanleitung des Terminals. ► Stecker des ISOBUS-Kabels, in die Steckdose am Y-Kabel stecken. ► Stecker für die Stromversorgung am Y-Kabel, in die Netzsteckdose stecken. 220 | Original-Betriebsanleitung IMPRESS 3160 VC PRO 8323.de-DE.80X.0...
  • Seite 221 Traktor nicht durch die Feststellbremse und/oder durch Unterlegkeile ge- gen Wegrollen gesichert ist. WARNUNG Durch hohe Geräuschpegel können Gehörschäden entstehen. ► Bei Geräuschpegel ab 85dB(A) einen Gehörschutz tragen. ► Bei Geräuschpegel ab 90 dB(A) unbedingt einen Gehörschutz tragen. Original-Betriebsanleitung IMPRESS 3160 VC PRO | 221 8323.de-DE.80X.0...

  • Seite 222: Transportfahrt Vorbereiten Und Durchführen

    Die Fahrt erst dann starten, wenn das Manometer der Druckluft-Bremsanlage auf dem Traktor 5,0 bar anzeigt. • Die für Transportfahrten zulässige, genehmigte Höchstgeschwindigkeit einhalten. Je nach Zulassung beträgt die Höchstgeschwindigkeit 25 km/h oder 40 km/h. 222 | Original-Betriebsanleitung IMPRESS 3160 VC PRO 8323.de-DE.80X.0...

  • Seite 223: Pressarbeit Vorbereiten

    Bei Bedarf - speziell bei der Verarbeitung von Stroh - kann die Schwebefunktion der Pick-up eingestellt werden. Siehe „Pick-up Schwebefunktion einstellen“ auf Seite 213. ► Abhängig von der Schwadhöhe die Schwadvorpressung einstellen. Siehe „Schwadvor- pressung einstellen“ auf Seite 214. Original-Betriebsanleitung IMPRESS 3160 VC PRO | 223 8323.de-DE.80X.0...
  • Seite 224 Netzlagen als Heu oder Stroh. Je trockener und stängeliger das Pressgut ist, umso höher sollte die Lagenanzahl eingestellt sein. Richtwerte für Pressgut Lagenanzahl Gras-Silage 2,0 - 2,5 Luzerne-Silage 2,0 - 2,5 2,5 - 3,5 Stroh 3,5 - 4,5 224 | Original-Betriebsanleitung IMPRESS 3160 VC PRO 8323.de-DE.80X.0...
  • Seite 225 Ballen an den Wickler zu übergeben. (ausgenommen bei Doppelablage) Wickelautomatik aktivieren • Am Terminal in „Betriebsmodus“ (WORK) die Wickelautomatik einstellen. Nach der Übergabe des Ballens an den Wickler, wird der Wickelprozess automatisch gestartet oder der Ballen wird durchgereicht. Original-Betriebsanleitung IMPRESS 3160 VC PRO | 225 8323.de-DE.80X.0...

  • Seite 226: Pressarbeit Beginnen

    Richtwerte für die Fahrgeschwindigkeit: ○ 6 - 10 km/h bei Gras-Silage oder Luzerne-Silage ○ 10 - 16 km/h bei Heu oder Stroh Bei einem gut vorbereiteten Schwad kann relativ geradlinig vorgefahren werden. 226 | Original-Betriebsanleitung IMPRESS 3160 VC PRO 8323.de-DE.80X.0...
  • Seite 227 Gefahr von Sachschäden! ► Das Einschwenken der Messer in die Schnittposition darf nur bei freiem Pressgu- teinzug erfolgen, um Materialschäden zu vermeiden. ► Die Messer einschwenken. ► Die Pressarbeit kann fortgesetzt werden. Original-Betriebsanleitung IMPRESS 3160 VC PRO | 227 8323.de-DE.80X.0...
  • Seite 228 2x drücken oder eine Sekunde gedrückt hal- ten, um den Bindungsvorgang manuell zu starten. • Am CCI- oder Traktorterminal in „Betriebsmodus“ (WORK) den Softkey 2x drücken oder eine Sekunde gedrückt halten, um den Bindungsvorgang manuell zu starten. 228 | Original-Betriebsanleitung IMPRESS 3160 VC PRO 8323.de-DE.80X.0...
  • Seite 229 Antrieb zu stoppen. • Am Expert 75 Terminal, CCI- oder Traktorterminal den Softkey drücken, um den Antrieb zu stoppen. Heckklappe öffnen und schließen Manuelles Öffnen und Schließen der Heckklappe, z.B. für Kontrolle und Wartung. Original-Betriebsanleitung IMPRESS 3160 VC PRO | 229 8323.de-DE.80X.0...

  • Seite 230: Ballen Wickeln

    Nur bei Modellen mit Wicklertisch-Beleuchtung (1) (Option): Bei Bedarf am Terminal in „Betriebsmodus“ (WORK) die Beleuchtung einschalten. Wicklungsvorgang starten Entsprechend der eingestellten Wicklungs-Betriebsart wird nach der Statusanzeige „Bindung OK“ der Wicklungsvorgang automatisch gestartet oder muss am Terminal manuell gestartet werden. 230 | Original-Betriebsanleitung IMPRESS 3160 VC PRO 8323.de-DE.80X.0...
  • Seite 231 Traktors weiter. Diese müssen an der Traktorsteuerung ausgeschaltet werden, um einen si- cheren Betriebszustand zu erreichen. ► Vor Behebung einer Gefahrensituation den Traktor ausschalten und mit der Feststell- bremse vor Wegrollen sichern. ► Sämtliche Antriebe dürfen erst nach Behebung der Gefahrensituation eingeschaltet werden. Original-Betriebsanleitung IMPRESS 3160 VC PRO | 231 8323.de-DE.80X.0...
  • Seite 232 Bei der Betriebsart „Manuell“ initiiert der Fahrer den Ablegevorgang, sobald geeignetes, ebe- nes Terrain erreicht worden ist. Durchführung • Den markierten Softkey in der Statusbar des WORK Menüs drücken, um auf Ablegeau- tomatik umzuschalten. Siehe "Betriebsart des Wicklers einstellen" auf Seite 83. 232 | Original-Betriebsanleitung IMPRESS 3160 VC PRO 8323.de-DE.80X.0...

  • Seite 233: Pressarbeit Beenden

    Bei zu geringer Haftung oder Einriss der Wickelfolie: • Nur empfohlene Wickelfolien mit ausreichend großer Folienstärke verwenden. Pressarbeit beenden Nur bei Modellen mit Wickeltisch-Beleuchtung (Option): Gegebenenfalls m Terminal in „Be- triebsmodus“ (WORK) die Beleuchtung ausschalten. Den Hauptantrieb ausschalten. Original-Betriebsanleitung IMPRESS 3160 VC PRO | 233 8323.de-DE.80X.0...
  • Seite 234 Die Messer sind beidseitig verwendbar und sollten für eine gleichmäßige Abnut- zung regelmäßig gewendet und mit ausgeschwenkten Messern getauscht werden. Die Maschine schmieren. Die Maschine reinigen. Siehe "Maschine reinigen " auf Seite 259. 234 | Original-Betriebsanleitung IMPRESS 3160 VC PRO 8323.de-DE.80X.0...

  • Seite 235: Stützfuß In Die Parkposition Absenken

    ► Die Maschine nur in leerem Zustand auf dem Stützfuß abstellen. ► Die Maschine auf ebenem, festem Boden abstellen. ► Bei weichem Boden die Standfläche des Stützfußes vergrößern, z.B. durch Unterlegen eines Holzbretts. Original-Betriebsanleitung IMPRESS 3160 VC PRO | 235 8323.de-DE.80X.0...
  • Seite 236 Abkoppelung Arbeitsanweisung Den Absteckbolzen (1) nach oben drehen, bis er herausgezogen werden kann. Das untere Stützfußelement am Handgriff (2) festhalten, den Absteckbolzen herauszie- hen und den Stützfuß absenken. 236 | Original-Betriebsanleitung IMPRESS 3160 VC PRO 8323.de-DE.80X.0...

  • Seite 237: Feststellbremse Anziehen

    ► Um eine ausreichende Bremswirkung sicherzustellen, beim Anziehen der Feststell- bremse darauf achten, dass der Seilzug straff gespannt ist. Die mechanische Feststellbremse wirkt in angezogenem Zustand über einen Seilzug auf die Radbremse der Maschine. Original-Betriebsanleitung IMPRESS 3160 VC PRO | 237 8323.de-DE.80X.0...

  • Seite 238: Unterlegkeile Einlegen

    Die Halterungen der Unterlegkeile sind an beiden Maschinenseiten montiert. Arbeitsanweisung ► Den Federbügel (1) leicht zurückziehen und den Unterlegkeil (2) entnehmen. ► Die Unterlegkeile vor und hinter den Rädern unterlegen und fest andrücken. 238 | Original-Betriebsanleitung IMPRESS 3160 VC PRO 8323.de-DE.80X.0...

  • Seite 239: Druckluft-Bremsanlage Abkuppeln

    Traktor und Maschine auf ebenem und tragfähigem Untergrund in Transportstellung ab- gestellt und gegen Wegrollen gesichert. • Traktormotor abgestellt, Feststellbremse angezogen, Zündschlüssel abgezogen und verwahrt. Durchführung ► Maschine mittels Unterlegkeilen gegen Wegrollen sichern. ► Druckspeicher über das Entleerungsventil (1) am Notbremsventil entleeren. Original-Betriebsanleitung IMPRESS 3160 VC PRO | 239 8323.de-DE.80X.0...

  • Seite 240: Cci 1200 Terminal Demontieren

    Abdeckungen versehen und die Leitungen im Schlauchhalter einhängen. CCI 1200 Terminal demontieren Position Bezeichnung Jobrechner Maschine Verbindungskabel ISOBUS Y-Kabel Datenkabel Stromversorgungskabel Durchführung Stecker des ISOBUS-Kabels aus der Steckdose am Traktor ziehen. Abdeckkappen anbringen. 240 | Original-Betriebsanleitung IMPRESS 3160 VC PRO 8323.de-DE.80X.0...

  • Seite 241: Expert 75 Terminal Demontieren

    EXPERT 75 Terminal demontieren Durchführung Stecker des ISOBUS-Kabels aus der Steckdose am Traktor ziehen. Abdeckkappen anbringen. Stecker des Stromversorgungskabels aus der Netzsteckdose ziehen. Terminal abmontieren. ISOBUS-Kabel aus der Kabine entfernen und verwahren. Original-Betriebsanleitung IMPRESS 3160 VC PRO | 241 8323.de-DE.80X.0...

  • Seite 242: Power Control Terminal Demontieren

    Das Elektrokabel an der Mittelkonsole (1) ablegen. Hydraulikschläuche abstecken HINWEIS Die Reihenfolge der Abkoppelung einhalten, um den hydraulischen Restdruck abzu- leiten. ► Zuerst die Elektrokabel abstecken. ► Dann erst die Hydraulikleitungen abkuppeln. 242 | Original-Betriebsanleitung IMPRESS 3160 VC PRO 8323.de-DE.80X.0...
  • Seite 243 Die Schutzkappen am Stecker und an der Muffe schließen. Die Muffe an der Mittelkonsole ablegen. Die Load Sensing-Steuerleitung abstecken. Den Stecker der Load Sensing-Steuerleitung entriegeln und aus der Muffe ziehen. Die Schutzkappen am Stecker und an der Muffe schließen. Original-Betriebsanleitung IMPRESS 3160 VC PRO | 243 8323.de-DE.80X.0...

  • Seite 244: Gelenkwelle Abkuppeln

    Die abgekuppelte Gelenkwelle in die vorgesehene Halterung legen, um sie vor Be- schädigung und Verschmutzung zu schützen. • Niemals die Haltekette benutzen, um die Gelenkwelle darin abzulegen. ▷ Schutzhülle auf die Zapfwelle stecken. 244 | Original-Betriebsanleitung IMPRESS 3160 VC PRO 8323.de-DE.80X.0...

  • Seite 245: Zugdeichsel Abkoppeln

    Arbeitsanweisung ► Die Bolzensicherung (2) lösen und entfernen. ► Den Kuppelbolzen (1) entfernen. ► Den Traktor vorziehen. ► Die Diebstahlsicherung für die Zugöse anbringen und mit dem Vorhängeschloss ver- sperren. Automatische Anhängekupplung Original-Betriebsanleitung IMPRESS 3160 VC PRO | 245 8323.de-DE.80X.0...
  • Seite 246 Den Niederhalter (2) entriegeln und in die Kuppelposition schwenken. ► Mit dem Stützfuß die Zugkugelkupplung anheben. ► Den Traktor vorziehen. ► Den Niederhalter verriegeln und sichern. ► Die Diebstahlsicherung für die Zugkugelkupplung anbringen und mit dem Vorhänge- schloss versperren. 246 | Original-Betriebsanleitung IMPRESS 3160 VC PRO 8323.de-DE.80X.0...
  • Seite 247 Stumpfe Messer schleifen und beschädigte Messer wechseln. • Netzmesser auf Schärfe und Beschädigung kontrollieren. ○ Stumpfe und beschädigte Messer wechseln. • Hydraulikschläuche kontrollieren. Siehe "Hydraulikschläuche kontrollieren " auf Sei- te 265. • Klemmkonsole der Netzbindung entspannen Original-Betriebsanleitung IMPRESS 3160 VC PRO | 247 8323.de-DE.80X.0...

  • Seite 248: Betriebsbereitschaft Erhalten

    Nicht-Tragen der persönlichen Schutzausrüstung! ► Persönliche Schutzausrüstung (Arbeitskleidung, Arbeitsschuhe, Handschuhe, Schutz- brille) beim Umgang mit der Maschine verwenden. Betriebsbereitschaft erhalten Regelmäßige Pflege und Wartung ist Grundvoraussetzung dafür, dass die Maschine funkti- onstüchtig und betriebssicher bleibt. 248 | Original-Betriebsanleitung IMPRESS 3160 VC PRO 8323.de-DE.80X.0...

  • Seite 249: Allgemeine Hinweise

    Sonneneinstrahlung geschützt, lagern. Akkubetriebene Terminals vor dem Einwintern vollladen und Akkuzustand anschließend regelmäßig kontrollieren, um die Zerstö- rung des Akkus durch Tiefentladen zu vermeiden. Gelenkwellen Für die Wartung von Gelenkwellen gelten grundsätzlich die Anweisungen in dieser Anleitung. Original-Betriebsanleitung IMPRESS 3160 VC PRO | 249 8323.de-DE.80X.0...

  • Seite 250: Gelenkwelle

    Gelenkwelle reinigen und schmieren Durchführung ► Bei fabriksneuer Gelenkwelle und bei längerem Stillstand vor der ersten Inbetriebnahme reinigen und mit Universalfett Betriebsstoffkennzahl (IV) abschmieren, bis Fett an den Lagerstellen austritt. Siehe "Betriebsstoffspezifikation" auf Seite 278. 250 | Original-Betriebsanleitung IMPRESS 3160 VC PRO 8323.de-DE.80X.0...
  • Seite 251 Instandhaltung Symbolabbildung der möglichen Schmierstellen ▷ Austretendes Schmiermittel fachgerecht entsorgen. ► Gelenkwelle anschließend regelmäßig, jeweils nach Herstellervorschrift / Schmierplan abschmieren. Original-Betriebsanleitung IMPRESS 3160 VC PRO | 251 8323.de-DE.80X.0...

  • Seite 252: Zustandsorientierte Instandhaltung

    Sperren sie die Heckklappenposition, indem sie den Bowdenzug am rechten, vorderen Eck der Maschine entspannen. Pressriemen spannen Die Pressriemen werden automatisch beim Schließen der Heckklappe gespannt, wenn das Riemenspannerventil auf Spannposition eingestellt ist. 252 | Original-Betriebsanleitung IMPRESS 3160 VC PRO 8323.de-DE.80X.0...

  • Seite 253: Riemenausrichtung Einstellen

    Die Presskammer entleeren. Den Antrieb einige Minuten eingeschaltet lassen und den Lauf der Pressriemen be- obachten. Falls die Pressriemen in eine Richtung abweichen und an den Trennelementen streifen, die Pressriemen entspannen und ausrichten. Original-Betriebsanleitung IMPRESS 3160 VC PRO | 253 8323.de-DE.80X.0...
  • Seite 254 Presskammerwandschrauben.) anheben. ► Distanzplättchen ausbauen und an allen Positionen (4) siehe Abbildung wieder einbau- en, sodass die gewünschte Ausrichtung entsteht. • Distanzplätchen im in Fahrtrichtung vorderen Bereich einbauen: Verschiebung des Riemens nach links 254 | Original-Betriebsanleitung IMPRESS 3160 VC PRO 8323.de-DE.80X.0...
  • Seite 255 Siehe "Heckklappe sperren und entsperren " auf Seite 154. ► Den Antrieb einige Minuten laufen lassen und die Pressriemen beobachten. Riemen-Einstellwalze einstellen - Längedehnung ausgleichen Die Riemen-Einstellwalze (6) kann entlang von Langlöchern verschoben werden, um die Längendehnung der Riemen auszugleichen. Original-Betriebsanleitung IMPRESS 3160 VC PRO | 255 8323.de-DE.80X.0...

  • Seite 256: Hydraulikdruck Ablassen

    Siehe "Heckklappe sperren und entsperren " auf Seite 154. ► Den Antrieb einige Minuten laufen lassen und die Pressriemen beobachten. ► Falls erforderlich, die Maßnahme wiederholen. Hydraulikdruck ablassen Vor Instandhaltungs- oder Reparaturarbeiten am Hydrauliksystem muss der hydraulische Druck abgeleitet werden. 256 | Original-Betriebsanleitung IMPRESS 3160 VC PRO 8323.de-DE.80X.0...
  • Seite 257 Die Ventilschrauben (3) aller Wegeventile im Uhrzeigersinn hineindrehen. ► Die Ventilschrauben für Y80 und Y80.1 gegen den Uhrzeigersinn herausdrehen. ► Die Hydraulikleitungen in der beschriebenen Reihenfolge abstecken. Siehe "Hydraulik- schläuche abstecken " auf Seite 242. Original-Betriebsanleitung IMPRESS 3160 VC PRO | 257 8323.de-DE.80X.0...
  • Seite 258 Bei IMPRESS V-Modellen: Die Ventilschraube des Schaltventils (2) hineindrücken und im Uhrzeigersinn drehen • Die Ventilschraube bleibt in der gedrückten Stellung fixiert. Die Hydraulikleitungen in der beschriebenen Reihenfolge anstecken. Die Elektrokabel anstecken. Das Hydrauliksystem ist betriebsbereit. 258 | Original-Betriebsanleitung IMPRESS 3160 VC PRO 8323.de-DE.80X.0...

  • Seite 259: Hydraulikfilter Wechseln

    ► Einen Mindestabstand von ca. 30 cm zwischen Hochdruckdüse und zu reinigender Oberfläche einhalten. ► Während des Reinigungsvorganges den Wasserstrahl immer in Bewegung halten. ► Den Wasserstrahl nicht direkt auf Elektrik-, Elektronik-, Hydraulik-Komponenten, Lager und Gelenkwellenkupplungen richten. Original-Betriebsanleitung IMPRESS 3160 VC PRO | 259 8323.de-DE.80X.0...
  • Seite 260 Einschluss einer in der Presskammer befindlichen Person möglich. ► Nach dem Öffnen der Heckklappe den Traktor abstellen und den Schlüssel abziehen. ► Die geöffnete Heckklappe durch Entspannen des Bowdenzuges (Position A) gegen Schließen sichern. 260 | Original-Betriebsanleitung IMPRESS 3160 VC PRO 8323.de-DE.80X.0...
  • Seite 261 Die Heckklappe schließen. Terminal reinigen Arbeitsmittel • Mit Wasser verdünnter, milder Haushaltsreiniger • Weiches Reinigungstuch Arbeitsanweisung ► Das Terminal mit einem milden Haushaltsreiniger und einem weichen Reinigungstuch säubern. • Keine Lösungsmittel verwenden. Original-Betriebsanleitung IMPRESS 3160 VC PRO | 261 8323.de-DE.80X.0...

  • Seite 262: Sensoren Einstellung Kontrollieren / Korrigieren

    Traktormotor abgestellt, Zündschlüssel abgezogen und verwahrt. Durchführung ► Sensoren auf festen Halt überprüfen und bei Bedarf einstellen und festziehen wie nach- folgend dargestellt. Sensor "Ballensaufsteller eingeschwenkt" 1 = Sensor Messbereich: 2-3 mm 262 | Original-Betriebsanleitung IMPRESS 3160 VC PRO 8323.de-DE.80X.0...

  • Seite 263: Kette Der Zopfeinheit Spannen

    Wenn die Kettenspannung der Zopfeinheit nachläßt, stellen sie die Kettenspan- nung manuell wieder her. Standardwerte für die Kette der Zopfeinheit: • Maximaler Kettendurchhang 5 mm • Bei ungelängter Kette ist das Einstellmaß x=25 mm Original-Betriebsanleitung IMPRESS 3160 VC PRO | 263 8323.de-DE.80X.0...
  • Seite 264 Zustandsorientierte Instandhaltung ► Verkleidung öffnen ► Lockern dern beiden Schrauben (1). ► Einstellen der Kettenlänge über Gewindestange und Mutter (2). ► Festziehen der beiden Schrauben (1). 264 | Original-Betriebsanleitung IMPRESS 3160 VC PRO 8323.de-DE.80X.0...

  • Seite 265: Vorausbestimmte Instandhaltung

    Montagewerkzeug, Auffangbehälter, Öltrichter, Öltuch PRO: 4,4 l Getriebeöl SAE 90 Voraussetzungen • Maschine auf ebenem, festem Grund abstellen und gegen Wegrollen absichern. • Getriebe in Fahrtrichtung 15,5 ° geneigt ausrichten, siehe Abbildung. Original-Betriebsanleitung IMPRESS 3160 VC PRO | 265 8323.de-DE.80X.0...

  • Seite 266: Bremshebelweg Kontrollieren

    Abmessen, wie weit die Bremszylinderstange übersteht. ► Wenn die Bremszylinderstange mehr als 45 mm übersteht, muss der Bremshebelweg eingestellt werden. Bremshebelweg einstellen Arbeitsmittel Montagewerkzeug Arbeitsanweisung Die Maschine gegen Wegrollen sichern. Die Feststellbremse lösen. 266 | Original-Betriebsanleitung IMPRESS 3160 VC PRO 8323.de-DE.80X.0...

  • Seite 267: Scherschraube Kontrollieren

    An der Scherkupplung (2) die Scherschraube fest anziehen. • Bei Defekt reißt die Scherschraube ab. ► Defekte Scherschraube austauschen. ► Wartungsdeckel positionieren und festschrauben. Schmierleitung kontrollieren Die Antriebswelle der Schmierpumpe soll horizontal liegen und fest sitzen. Original-Betriebsanleitung IMPRESS 3160 VC PRO | 267 8323.de-DE.80X.0...

  • Seite 268: Gelenkwellen-Nockenschaltkupplung Überprüfen

    Gelenkwelle beiliegende Betriebsanleitung des Gelenkwellenherstellers zu beach- ten! Täglich vor Fahrtbeginn Unter folgenden Bedingungen ist eine Wartung angebracht. • Schäden an Leuchtmittel und Lichtscheiben • Leckagen an Hydraulik- und Druckluftkomponenten • Schäden und Luftverluste an der Bereifung 268 | Original-Betriebsanleitung IMPRESS 3160 VC PRO 8323.de-DE.80X.0...

  • Seite 269: Reifendruck Prüfen

    TIPP Warntafeln, Warndreiecke, Warnfolien bestehen aus einem Objektträger (unterschiedliche Materialien) und einer darauf aufgebrachten Schicht aus lichtreflektierendem Material. Die Ausführung und die Montagepositionen können je nach Maschine und Bestimmungs- land unterschiedlich sein. Original-Betriebsanleitung IMPRESS 3160 VC PRO | 269 8323.de-DE.80X.0...
  • Seite 270 Warntafeln, Warndreiecke, Warnfolien auf Beschädigungen kontrollieren. ▷ Durch die Witterung oder durch mechanische Einflüsse beschädigte Warntafeln, Warndreiecke, Warnfolien umgehend ersetzen (siehe Ersatzteilliste). TIPP Beim Austausch von Warntafeln die Montagerichtung der Warntafelstreifen be- achten! 270 | Original-Betriebsanleitung IMPRESS 3160 VC PRO 8323.de-DE.80X.0...

  • Seite 271: Licht- Und Bremsanlage Prüfen

    Führen sie die Kettenverschleißlehre mit dem doppelten Ende (in der Abbildung links) in die Kette ein. ► Kontrollieren sie, wie weit sich die Nase (in der Abbildung rechts) in der Kette versenken läßt und lesen sie die Prozentzahl ab. Original-Betriebsanleitung IMPRESS 3160 VC PRO | 271 8323.de-DE.80X.0...

  • Seite 272: Alle 4 Jahre

    ► Der Hydraulik-Druckspeicher muss während des Befüllens flüssigkeitsseitig drucklos sein. GEFAHR Gefahr schwerer Verletzungen! Durch Beschädigung des Gasspeichers kann es zur Explosion des Hydraulik-Druckspei- chers kommen. ► An Hydraulik-Druckspeichern dürfen weder Schweiß- noch Lötarbeiten, sowie keinerlei mechanische Bearbeitung vorgenommen werden. 272 | Original-Betriebsanleitung IMPRESS 3160 VC PRO 8323.de-DE.80X.0...

  • Seite 273: Alle 6 Jahre

    Hydraulikschläuche, die älter als 6 Jahre sind, sind auszutauschen. Nur Ersatzsschläuche der gleichen Spezifikation verwenden, sowie Befestigungspunkte und Befestigungsmethode der "alten" Schläuche übernehmen, oder auf die neuen Schläuche übertragen. Siehe auch Ersatzteilliste. Original-Betriebsanleitung IMPRESS 3160 VC PRO | 273 8323.de-DE.80X.0...

  • Seite 274: Schmierplan

    Füllmengen siehe Abschnitt "Betriebsstoffe und Füllmengen" (lll), (lV), usw. Anleitung des Herstellers beachten Alle "X" Betriebsstunden schmieren _____ durchgezogene Verbindungslinien - Standardteil - - - - strichlierte Verbindungslinien - Optionales Teil 274 | Original-Betriebsanleitung IMPRESS 3160 VC PRO 8323.de-DE.80X.0...
  • Seite 275 Vorausbestimmte Instandhaltung IMPRESS 3160 V und IMPRESS 3190 V Original-Betriebsanleitung IMPRESS 3160 VC PRO | 275 8323.de-DE.80X.0...
  • Seite 276 Schmierstellen mit Fett gefüllt, kann sich dort kein Staub oder keine Silagesäfte anla- gern und die Lager beschädigen. Schmierintervall: alle 80 h Die Fettkammern (2) sind werkseitig erstbefüllt. Eine Überfüllung verursacht keine Schäden, da das Fett entweichen kann. Schmiernippel Fettkammer 276 | Original-Betriebsanleitung IMPRESS 3160 VC PRO 8323.de-DE.80X.0...
  • Seite 277 Vorausbestimmte Instandhaltung IMPRESS FC / VC Original-Betriebsanleitung IMPRESS 3160 VC PRO | 277 8323.de-DE.80X.0...

  • Seite 278: Betriebsstoffspezifikation

    Schmierstellen (IV) Lithium-Uni- NLGI 12 nach Be- (auch mit Schmier- versalfett darf nippeln) Eingangsgetriebe (III) Getriebeöl SAE 90 bzw. SAE 0,9 Liter 85W - 140 gemäß API-GL 4 oder API- GL 5 278 | Original-Betriebsanleitung IMPRESS 3160 VC PRO 8323.de-DE.80X.0...

  • Seite 279: Was Tun Wenn

    Das Schneidwerk ausschwenken. ► Das Einlaufblech ausschwenken. ► Den Hauptantrieb mit Leerlaufdrehzahl einschalten. ► Nach Behebung der Blockade das Einlaufblech in Position bringen. ► Das Schneidwerk einschwenken. ► Die Pressarbeit kann fortgesetzt werden. Original-Betriebsanleitung IMPRESS 3160 VC PRO | 279 8323.de-DE.80X.0...

  • Seite 280: Zwei-Leiter Bremse: Lösen Der Notbremse (Im Gespann)

    Gefahr einer schweren Verletzung durch unbeabsichtigtes Wegrollen der Maschine (des Anhängers) ► Die Maschine gegen Wegrollen sichern. Hierzu die mechanische Feststellbremse betätigen und geeignete Keile an den Reifen unterlegen. Benötigte Hilfsmittel Auffangbehälter für Hydrauliköl (Füllvolumen: 5 l) 280 | Original-Betriebsanleitung IMPRESS 3160 VC PRO 8323.de-DE.80X.0...

  • Seite 281: Ausfall Der Steuerung - Notbetrieb

    Schaltventils Y03 direkt abgesenkt. Die Abbildungen zeigen den Hydraulikblock der IMPRESS PRO-Modelle und das Wegeven- til. Der Hydraulikblock befindet sich an der rechten Maschinenseite unter dem Seitenschutz. Das Wegeventil ist an der rechten Maschinenseite angeordnet. Original-Betriebsanleitung IMPRESS 3160 VC PRO | 281 8323.de-DE.80X.0...
  • Seite 282 Was tun wenn ... 282 | Original-Betriebsanleitung IMPRESS 3160 VC PRO 8323.de-DE.80X.0...
  • Seite 283 Betätigung des Wegeventils. Die Abbildungen zeigen den Hydraulikblock der IMPRESS PRO-Modelle für den Wickeltisch. Der Hydraulikblock befindet sich an der rechten Maschinenseite im vorderen Bereich des Wi- ckeltisches an dessen Unterseite. Original-Betriebsanleitung IMPRESS 3160 VC PRO | 283 8323.de-DE.80X.0...
  • Seite 284 Was tun wenn ... Arbeitsanweisung Kontrollieren, dass die Notfunktion gefahrlos ausgeführt werden kann. 284 | Original-Betriebsanleitung IMPRESS 3160 VC PRO 8323.de-DE.80X.0...
  • Seite 285 Was tun wenn ... Um die Notfunktion eines Schaltventiles auszulösen, die Ventilschraube (1) des Schalt- ventils hinein- bzw. herausdrehen. Um die Notfunktion eines Proprotionalventiles auszulösen, den Handhebel (2) des Pro- portionalventils betätigen. Original-Betriebsanleitung IMPRESS 3160 VC PRO | 285 8323.de-DE.80X.0...

  • Seite 286: Kabelbaum Impress V

    487.584 Kabelplan Ultraschallsensoren Bezeichnung Ultraschallsensor Durchmesser rechts -B52 Ultraschallsensor Durchmesser Links -B53 Anschluss Kabelbaum Anschluss Kabelbaum -X81 Riemen entspannen Ventil 1 -Y81 Riemen entspannen Ventil 2 -Y82 Riemen entspannen Ventil 3 -Y83 286 | Original-Betriebsanleitung IMPRESS 3160 VC PRO 8323.de-DE.80X.0...
  • Seite 287 1.0-OR JPT 2 Polig Buchse -Y82 -X81 1.0-OR 1.0-OR GND Y81 GND Y81 1.0-OR 1.0-OR JPT 2 Polig Buchse JPT 2 polig Stecker -Y83 1.0-OR GND Y81 1.0-OR JPT 2 Polig Buchse Original-Betriebsanleitung IMPRESS 3160 VC PRO | 287 8323.de-DE.80X.0...

  • Seite 288: Kabelbaum Impress Fixkammer

    Schaltpläne 2600 mm Schrumpfschlauch *5/5 *5/5 *5/5 *5/5 *5/5 *5/5 *5/5 *5/5 *5/5 *5/5 3400 mm 282107-1 100 mm Kabelbaum IMPRESS FIXKAMMER Basis-Kabelbaum der IMPRESS-FIXKAMMER Modelle 288 | Original-Betriebsanleitung IMPRESS 3160 VC PRO 8323.de-DE.80X.0...

  • Seite 289: Kabel Und Abschlüsse

    Schaltpläne Versionsbezeichnung Zeichnungsname Zeichnungsnr. Kabelbaum IMPRESS FIX_a Kabelbaum IMPRESS FIX 487.585 Bezeichnung Anschluss Kabelbäume Heckklappe geschlossen links -B81 Kabel und Abschlüsse CAN Bus Abschluss Bezeichnung Stecker für CAN Bus Abschluss -X3a, -X3a1 Original-Betriebsanleitung IMPRESS 3160 VC PRO | 289 8323.de-DE.80X.0...

  • Seite 290: Elektroschaltplan Isobus - Ausgänge Ventile Und Motoren

    Verlängerungskabel für Ballenrampe bei Tandemachse / für B112 Bezeichnung Stecker Superseal 3-polig Buchse Superseal 3-polig Elektroschaltplan ISOBUS - Ausgänge Ventile und Motoren Basis-Schaltplan der IMPRESS-Modelle mit ISOBUS Terminal, Ausgänge Ventile und Moto- ren. 290 | Original-Betriebsanleitung IMPRESS 3160 VC PRO 8323.de-DE.80X.0...
  • Seite 291 Anschluss Kabelbaum Wickler 487.794 Teil 2 -X20 Anschluss Kabelbaum Wickler 487.794 Teil 1 -X30 Kabelbaum Arbeitsbeleuchtung (Option) -X70 Riemen spannen -X81 Kabelbaum Ballenwiegung (Option) -X180 Hauptventil Presse (IN) -Y01 Hauptventil Presse (OUT) -Y01.1 Original-Betriebsanleitung IMPRESS 3160 VC PRO | 291 8323.de-DE.80X.0...
  • Seite 292 Abschneidhebel Schwimmstellung -Y132 Tisch halbe Geschwindigkeit -Y134 Tisch halbe Geschwindigkeit -Y134.1 Wickelarm reduzierte Geschwindigkeit -Y135 Ventilbremse Wickelarm - Entlüftung -Y136 Ventil Bandantrieb eigenständig -Y137 Ventil Folienmagazin -Y140 Ventil Ballenaufsteller -Y150 Ventil Ballenaufsteller -Y150.1 292 | Original-Betriebsanleitung IMPRESS 3160 VC PRO 8323.de-DE.80X.0...
  • Seite 293 Schaltpläne Original-Betriebsanleitung IMPRESS 3160 VC PRO | 293 8323.de-DE.80X.0...
  • Seite 294 Schaltpläne 294 | Original-Betriebsanleitung IMPRESS 3160 VC PRO 8323.de-DE.80X.0...
  • Seite 295 Schaltpläne Original-Betriebsanleitung IMPRESS 3160 VC PRO | 295 8323.de-DE.80X.0...
  • Seite 296 Schaltpläne 296 | Original-Betriebsanleitung IMPRESS 3160 VC PRO 8323.de-DE.80X.0...
  • Seite 297 Schaltpläne Original-Betriebsanleitung IMPRESS 3160 VC PRO | 297 8323.de-DE.80X.0...
  • Seite 298 Schaltpläne 298 | Original-Betriebsanleitung IMPRESS 3160 VC PRO 8323.de-DE.80X.0...
  • Seite 299 Schaltpläne Original-Betriebsanleitung IMPRESS 3160 VC PRO | 299 8323.de-DE.80X.0...

  • Seite 300: Elektroschaltplan Isobus - Wickler - Ausgänge Ventile Und Motoren

    Wickelarm Rollstößelschalter -S122 Anschluss Kabelbaum 487.758 Teil 1 -X20 Anschluss Kabelbaum 487.758 Teil 2 -X30 Anschluss - Verlängerungskabel B112 - Ballen auf Wickeltisch -X112 Anschluss - Heckbedienung - CAN-Tastatur -X115 Anschluss Ballenaufsteller -X150 300 | Original-Betriebsanleitung IMPRESS 3160 VC PRO 8323.de-DE.80X.0...
  • Seite 301 Schaltpläne Original-Betriebsanleitung IMPRESS 3160 VC PRO | 301 8323.de-DE.80X.0...
  • Seite 302 Schaltpläne 302 | Original-Betriebsanleitung IMPRESS 3160 VC PRO 8323.de-DE.80X.0...
  • Seite 303 Schaltpläne Original-Betriebsanleitung IMPRESS 3160 VC PRO | 303 8323.de-DE.80X.0...

  • Seite 304: Optionen

    Schaltpläne Optionen Anschluss basic Versionsbezeichnung Zeichnungsname Zeichnungsnr. Kabelbaum IMPRESS basic_ECU3.0 Kabelbaum IMPRESS 487.747 basic_ECU3.0_b Bezeichnung Kabelbaum Messergruppe Kabelbaum Folienwicklung Ventil Zugdeichsel Ventil Zugdeichsel Ausgang Versorgung Eingang Versorgung Verbindung CAN I/O X1 A 304 | Original-Betriebsanleitung IMPRESS 3160 VC PRO 8323.de-DE.80X.0...
  • Seite 305 Schaltpläne Original-Betriebsanleitung IMPRESS 3160 VC PRO | 305 8323.de-DE.80X.0...
  • Seite 306 487.755 Bezeichnung Messergruppe A aktiv Messergruppe A inaktiv Messergruppe B aktiv Messergruppe B inaktiv Ventil Messergruppe A Ventil Messergruppe A Y30.1 Ventil Messergruppe B Ventil Messergruppe B Y32.1 Kabelbaum Verbindung Option Basic 306 | Original-Betriebsanleitung IMPRESS 3160 VC PRO 8323.de-DE.80X.0...
  • Seite 307 Schaltpläne Anschluss Folienbedienung Versionsbezeichnung Zeichnungsname Zeichnungsnr. Kabelbaum impress Opt work light kombi 487.719 Original-Betriebsanleitung IMPRESS 3160 VC PRO | 307 8323.de-DE.80X.0...
  • Seite 308 Schaltpläne Bezeichnung Folienwicklung innen Folienwicklung aussen schnelle Folienrolle 2 Ventil Folienwicklung Ventil Folienwicklung Y65.1 Bremse Folienwicklung Kabelbaum Verbindung Option Basic 308 | Original-Betriebsanleitung IMPRESS 3160 VC PRO 8323.de-DE.80X.0...
  • Seite 309 Abdeckung links hinten B701 Abdeckung rechts hinten B702 Beleuchtung Abdeckung links vorne Beleuchtung Abdeckung rechts vorne Beleuchtung Pick-up Beleuchtung Netzrolle Beleuchtung Abdeckung links hinten E701 Beleuchtung Abdeckung rechts hinten E702 Kabelbaum basic Original-Betriebsanleitung IMPRESS 3160 VC PRO | 309 8323.de-DE.80X.0...
  • Seite 310 Schaltpläne 310 | Original-Betriebsanleitung IMPRESS 3160 VC PRO 8323.de-DE.80X.0...
  • Seite 311 -X2a:6, -X2:6, -B160: 100 mm Anschluss Ballenaufsteller Versionsbezeichnung Zeichnungsname Zeichnungsnr. Kabelbaum Impress Opt Bale tipper 487.756 Bezeichnung Anschluss an Kabelbaum 487.758 -X150 Ballenaufsteller eingeklappt -B150 Ballenaufsteller -B151 Ballenaufsteller Winkel (derzeit nicht in Verwendung) -B152 Original-Betriebsanleitung IMPRESS 3160 VC PRO | 311 8323.de-DE.80X.0...
  • Seite 312 Schaltpläne 312 | Original-Betriebsanleitung IMPRESS 3160 VC PRO 8323.de-DE.80X.0...
  • Seite 313 -B90:3, -B91:3, -B92:3, -M90:2, -K64:6, -X20:1 -X21 GND 1 GND 1 -X20 -X20 -X3:4, -X3a:4, -X21:1 Power 1+ -X10 -X11 -B90:1, -B91:1, -B92:1, -K64:2, -X10:1 Power 1+ -X3:2, -X3a:2, -X11:1 -B90 -B91 -B92 -M90 Original-Betriebsanleitung IMPRESS 3160 VC PRO | 313 8323.de-DE.80X.0...

  • Seite 314: Isobus Jobcontroller-Anschlüsse

    Kablebaum IMPRESS Opt Humidity 487.885 Bezeichnung Anschluss Option Anschluss Versorgung Feuchtesensor ISOBUS Jobcontroller-Anschlüsse Anschlüsse und Schnittstellen des ISOBUS Jobcontrollers. Versionsbezeichnung Zeichnungsname Zeichnungsnr. ISO Jobcontroller IMPRESS 487.673 Bezeichnung ISOBUS-Stecker, Ansicht von außen ISOBUS-Stecker, Ansicht von außen 314 | Original-Betriebsanleitung IMPRESS 3160 VC PRO 8323.de-DE.80X.0...

  • Seite 315: Isobus-Stecker

    Abschlussschaltung Steuerung (Terminating Bias 1,0 mm Circuit Display) TBC PWR Abschlussschaltung Stromversorgung 1,0 mm TBC RTN Abschlussschaltung Masse 1,0 mm CAN1_H CAN-High-Signal (Controller Area Network) 1,0 mm CAN1_L CAN-Low-Signal 1,0 mm Terminal-Anschlüsse Anschlüsse und Schnittstellen: Original-Betriebsanleitung IMPRESS 3160 VC PRO | 315 8323.de-DE.80X.0...

  • Seite 316: Cci 1200 Terminal

    Schaltpläne CCI 1200 Terminal Position Bezeichnung Jobrechner Maschine Verbindungskabel ISOBUS Y-Kabel Datenkabel Stromversorgungskabel 316 | Original-Betriebsanleitung IMPRESS 3160 VC PRO 8323.de-DE.80X.0...

  • Seite 317: Expert 75 Isobus Terminal

    Schaltpläne EXPERT 75 ISOBUS Terminal Position Bezeichnung Jobrechner Maschine Verbindungskabel ISOBUS Y-Kabel Datenkabel Stromversorgungskabel Original-Betriebsanleitung IMPRESS 3160 VC PRO | 317 8323.de-DE.80X.0...

  • Seite 318: Power Control Terminal

    Betriebsmitteltabelle Die Betriebsmittelkennzeichnung (BMK) enthält an erster Stelle einen Kennbuchstaben, der Auskunft über die Art des Betriebsmittels gibt. 318 | Original-Betriebsanleitung IMPRESS 3160 VC PRO 8323.de-DE.80X.0...
  • Seite 319 Heckklappe geschlossen links Heckklappe geschlossen rechts Ballenrampe (Option bei Solomaschinen) Feuchtemessung (Option) Füllstand der Fettschmierung Druck Fettschmierung Presse Druck Fettschmierung Wickler B100 Übergabeheber Vorne (Hubgabel unten) B101 Übergabeheber Position B103 Ballen auf Hubgabel Original-Betriebsanleitung IMPRESS 3160 VC PRO | 319 8323.de-DE.80X.0...
  • Seite 320 Anschluss Kabelbaum LED - Arbeitsbeleuchtung (Option) Anschluss Ventil FIX: Y81 Anschluss Kabelbaum VARIO: Y81, Y82, Y83 X112 Anschluss B112 (Verlängerungskabel) X115 Anschluss Heckbedienung (CAN-Tastatur) X150 Anschluss Kabelbaum für Ballenaufsteller X180 Anschluss Kabelbaum Kraftsensor X1 A CAN-IO Modul 320 | Original-Betriebsanleitung IMPRESS 3160 VC PRO 8323.de-DE.80X.0...
  • Seite 321 Y101.1 Hauptventil 2 Übergabeheber Y110 Ventil 1 Wickeltisch Y110.1 Ventil 2 Wickeltisch Y120 Ventil 1 Wickelarm Y120.1 Ventil 2 Wickelarm Y130 Ventil 1 Abschneidhebel Y130.1 Ventil 2 Abschneidhebel Y132 Ventil Abschneidehebel schwimm Original-Betriebsanleitung IMPRESS 3160 VC PRO | 321 8323.de-DE.80X.0...
  • Seite 322 Ventil Tischband halbe Geschwindigkeit Y135 Ventil Wickelarm reduzierte Geschwindigkeit Y136 Ventil Wickelarmbremse lösen Y137 Ventil Bandantrieb Wickeltisch (nur Ballendrehen) Y140 Ventil Folienmagazin Y150.1 Ventil 1 Ballenaufsteller (Option) Y150.2 Ventil 2 Ballenaufsteller (Option) 322 | Original-Betriebsanleitung IMPRESS 3160 VC PRO 8323.de-DE.80X.0...

  • Seite 323: Hydraulik-Schaltpläne

    Hydraulik-Schaltpläne Schaltpläne der IMPRESS-Modelle FC Pro und VC Pro Hydraulikplan IMPRESS FC Pro Einlaufblech Original-Betriebsanleitung IMPRESS 3160 VC PRO | 323 8323.de-DE.80X.0...
  • Seite 324 Pick-up Heckklappe Netz- / Folienbindung Übergabeschlitten Hubgabel Schwenkzylinder Wickeltisch Folienmagazin Haltebremse Hydraulikmotor Wickelarm Hydraulikmotor Bandantrieb Abschneidhebel Ballenaufsteller Hydraulikmotor Zopfeinheit Messervorwahl B Messervorwahl A Knickdeichsel Load Sensing Rücklauf Power Beyond / einfachwirkender Anschluss 324 | Original-Betriebsanleitung IMPRESS 3160 VC PRO 8323.de-DE.80X.0...

  • Seite 325: Hydraulikplan Impress Vc Pro

    Hydraulik-Schaltpläne Hydraulikplan IMPRESS VC Pro Einlaufblech Schneidwerk Pick-up Original-Betriebsanleitung IMPRESS 3160 VC PRO | 325 8323.de-DE.80X.0...
  • Seite 326 Hydraulik-Schaltpläne Riemenspanner Heckklappe Folien- / Netzbindung Übergabeschlitten Hubgabel Schwenkzylinder Wickeltisch Folienmagazin Haltebremse Hydraulikmotor Wickelarm Hydraulikmotor Bandantrieb Abschneidhebel Ballenaufsteller Power Beyond Rücklauf Load Sensing Knickdeichsel Messervorwahl A Messervorwahl B Hydraulikmotor Zopfeinheit 326 | Original-Betriebsanleitung IMPRESS 3160 VC PRO 8323.de-DE.80X.0...

  • Seite 327: Supplement Zur Betriebsanleitung Usa / Canada

    Für Maschinen die in USA / CANADA betrieben werden, ist ein Umrüstsatz mit Warnbild- zeichen (für die Anpassung an lokal gültige Vorschriften) wahlweise in englisch oder fran- zösisch bei PÖTTINGER erhältlich! Siehe auch "Supplement zur Betriebsanleitung USA / CANADA". Original-Betriebsanleitung IMPRESS 3160 VC PRO | 327 8323.de-DE.80X.0...
  • Seite 328 Supplement zur Betriebsanleitung USA / CANADA 328 | Original-Betriebsanleitung IMPRESS 3160 VC PRO 8323.de-DE.80X.0...
  • Seite 329 Supplement zur Betriebsanleitung USA / CANADA Pos. Warnbildzeichen Pos. Warnbildzeichen Original-Betriebsanleitung IMPRESS 3160 VC PRO | 329 8323.de-DE.80X.0...
  • Seite 330 Supplement zur Betriebsanleitung USA / CANADA Pos. Warnbildzeichen Pos. Warnbildzeichen 330 | Original-Betriebsanleitung IMPRESS 3160 VC PRO 8323.de-DE.80X.0...
  • Seite 331 Supplement zur Betriebsanleitung USA / CANADA Pos. Warnbildzeichen Pos. Warnbildzeichen Original-Betriebsanleitung IMPRESS 3160 VC PRO | 331 8323.de-DE.80X.0...
  • Seite 332 Supplement zur Betriebsanleitung USA / CANADA Pos. Warnbildzeichen Pos. Warnbildzeichen 332 | Original-Betriebsanleitung IMPRESS 3160 VC PRO 8323.de-DE.80X.0...
  • Seite 333 Supplement zur Betriebsanleitung USA / CANADA Pos. Warnbildzeichen Pos. Warnbildzeichen Original-Betriebsanleitung IMPRESS 3160 VC PRO | 333 8323.de-DE.80X.0...
  • Seite 334 Supplement zur Betriebsanleitung USA / CANADA Pos. Warnbildzeichen Pos. Warnbildzeichen 334 | Original-Betriebsanleitung IMPRESS 3160 VC PRO 8323.de-DE.80X.0...
  • Seite 335 Supplement zur Betriebsanleitung USA / CANADA Pos. Warnbildzeichen Pos. Warnbildzeichen Original-Betriebsanleitung IMPRESS 3160 VC PRO | 335 8323.de-DE.80X.0...
  • Seite 336 Supplement zur Betriebsanleitung USA / CANADA Pos. Warnbildzeichen Pos. Warnbildzeichen 336 | Original-Betriebsanleitung IMPRESS 3160 VC PRO 8323.de-DE.80X.0...

  • Seite 337: Sicheres Schleppen Von Lasten

    Last oder besorgen Sie sich ein schwereres Zugfahrzeug. Der Traktor muss schwer und leis- tungsstark genug sein und über eine ausreichende Bremsleistung für die gezogene Last ver- fügen. Seien Sie beim Schleppen von Lasten bei ungünstigen Bodenverhältnissen, beim Wenden und an Steigungen besonders vorsichtig. Original-Betriebsanleitung IMPRESS 3160 VC PRO | 337 8323.de-DE.80X.0...
  • Seite 338 Supplement zur Betriebsanleitung USA / CANADA 338 | Original-Betriebsanleitung IMPRESS 3160 VC PRO 8323.de-DE.80X.0...
  • Seite 339 PÖTTINGER Service-Partner Weltweit steht Ihnen ein bestens ausgebautes Netz an Service-Fachhändlern zur Verfügung. Diese räumliche Nähe garantiert eine schnelle Versorgung mit Ersatzteilen und ermöglicht eine optimale Produktübergabe und Einstellung der Maschine durch fachkundiges Personal. Unsere Service-Leistungen: • Kompetenz durch regelmäßige Schulungen für fachkundiges Personal. •...
  • Seite 340 8323.de-DE.80X.0...

Inhaltsverzeichnis
